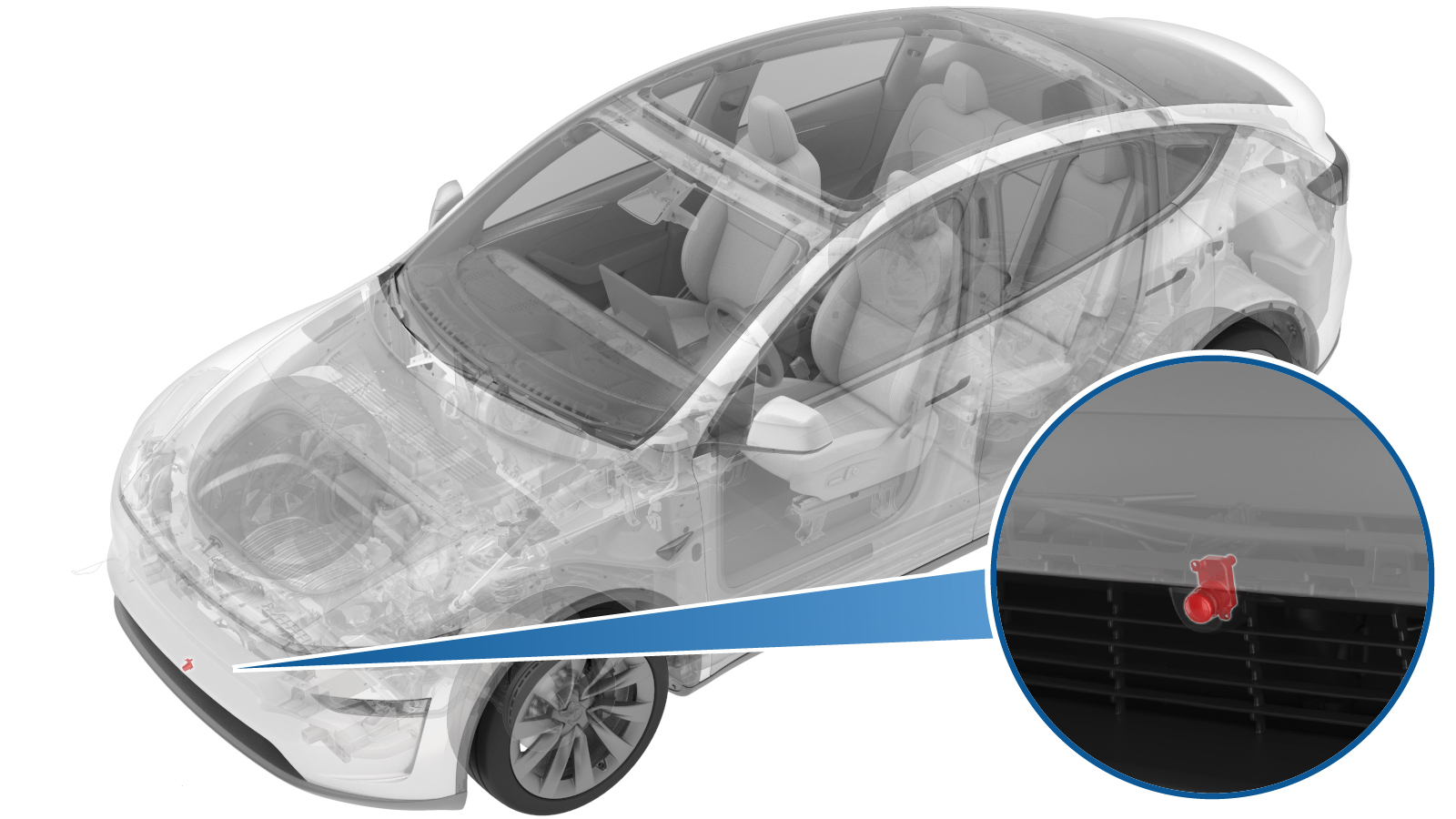

Cámara - Defensa delantera (Desinstalación e instalación)

Código de corrección 1722010011 FRT 0,1 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Cámara - Defensa delantera (Desinstalación e instalación)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Front fascia camera cover screws (x2)
4 Nm (2.9 lbs-ft)
  • Vaso Torx T20
  • Llave de carraca/dinamométrica
 Reutilizar
Screws (x2) that attach the front fascia camera to its housing
2 Nm (1.5 lbs-ft)
  • PH1 STUBBY PHILLIPS SCREWDRIVER
  • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm
 Reutilizar

Retirar

  1. Abra la puerta delantera izquierda y baje la ventanilla.
  2. Ponga el vehículo en el modo de servicio a través de la pantalla táctil. Consulte Modo de servicio.
  3. Retire los tornillos de la cubierta de la cámara de la defensa delantera (2 uds.).
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
    • Llave de carraca/dinamométrica
  4. Desenchufe el conector eléctrico de la cámara de la defensa delantera y la boquilla nano.
  5. Retire los tornillos (2 uds.) que fijan la cámara de la defensa delantera a su carcasa y, a continuación, extraiga la cámara.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • PH1 STUBBY PHILLIPS SCREWDRIVER
    • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm

Instalar

  1. Instale la cámara de la defensa delantera en la carcasa y, a continuación, coloque los tornillos (2 uds.).
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • PH1 STUBBY PHILLIPS SCREWDRIVER
    • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm
  2. Enchufe el conector eléctrico de la cámara de la defensa delantera y la boquilla nano.
  3. Instale los tornillos de la cubierta de la cámara de la defensa delantera (2 uds.).
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
    • Llave de carraca/dinamométrica
  4. Desbloquee la puerta de enlace del vehículo. Consulte Puerta de enlace (Desbloquear).
  5. Borre la calibración de la cámara.
    1. Toque Asistencia al conductor > Cámaras > Borrar calibración de cámara.
    2. Seleccione Defensa en la lista desplegable Selección de cámara.
    3. Toque Ejecutar y deje que finalice la rutina.
  6. Salga del Modo de servicio. Consulte Modo de servicio.
  7. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
