SAE Headlights - Adjust (Wall Method) (Test/Adjust)

Código de corrección 17400100 FRT 0.18 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 2025-05-29: Se ha actualizado el procedimiento de prueba de pared para mejorar la precisión.

Ajuste los faros usando una pared

Herramientas especiales requeridas para este procedimiento:
  • 1114934-00-A: Medición láser
  • 1115239-00-A: Cinta métrica, 5 m-16 ft
  • 1115212-00-A: Cubierta de la aleta guardabarros
  1. Sitúe el vehículo en posición para el reglaje de los faros. El vehículo debe estar:
    • En una zona de trabajo más oscura, con poca iluminación ambiental.
    • Estacionado en una superficie nivelada.
    • Perpendicular a una pared con una superficie mate. La pared ha de medir, como mínimo, 1,8 m (6 pies) de alto por 3,7 m (12 pies) de ancho.
  2. Asegúrese de que los 4 neumáticos están inflados según las especificaciones.
  3. Coloque un trozo de cinta adhesiva en la pared a 61 cm (24 pulg.) del suelo.
  4. Mida 7,62 m (25 ft) de distancia a la pared y coloque un trozo de cinta adhesiva en el suelo para indicar dónde debe estacionarse el vehículo.
  5. Estacione el vehículo en una superficie plana y nivelada perpendicular a la pared, y alinee la defensa delantera con la cinta adhesiva del suelo.
  6. Confirme que el vehículo está en perpendicular a la pared; para ello, mida la distancia desde el centro de cada rueda delantera hasta la pared.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si las distancias son iguales, el vehículo debe encontrarse en perpendicular a la pared. En caso contrario, mueva el vehículo hasta que la diferencia entre las medidas izquierda y derecha sea menor de 3 mm.
  7. Coloque un puntero láser contra la cinta adhesiva de la pared y proyecte el haz láser sobre el punto central del vehículo. Una vez que el haz esté alineado exactamente con el centro del vehículo, coloque un trozo de cinta adhesiva en la posición del puntero láser para marcar una línea centrada en la pared.
  8. Coloque dos trozos de cinta adhesiva en la pared a 77 cm (30 pulg.) a la izquierda y a la derecha de la línea centrada.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Estas marcas de referencia serán los objetivos del ajuste de los faros.
  9. Tomando la cámara delantera como guía, coloque un trozo vertical de cinta que marque el centro del vehículo. A partir de esta marca centrada, asegúrese de que haya una distancia de 776 mm (aprox. 30 pulg.) hasta el borde de la defensa.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Esta marca de referencia ayudará a alinear el punto central entre los dos faros para un ajuste exacto.
  10. Abra la puerta delantera izquierda y baje la ventanilla.
  11. Acceda al modo de servicio. Ver Modo de servicio.

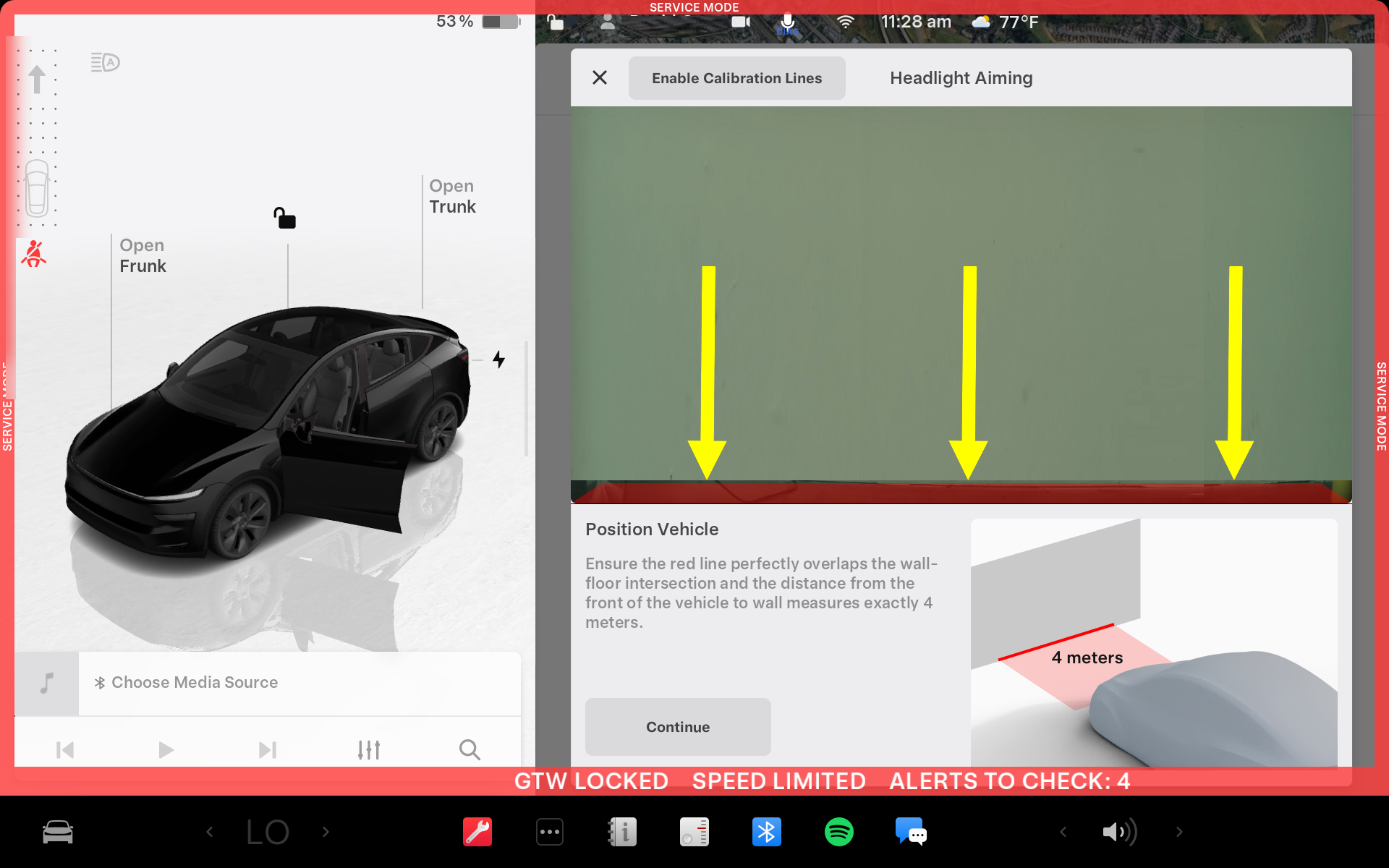

  12. En la pantalla táctil, toque Controles > Servicio > Ajustar faros para activar el modo de ajuste de faros.
  13. Active la anulación de la prueba de conducción en la pantalla central.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El botón de anulación solo puede activarse si el suelo está nivelado, con una desviación máxima de 3 mm, de forma que la superficie de apoyo del vehículo sea plana.
  14. Tape el faro derecho con un paño limpio y asegúrese de que toda la luz proveniente del mismo queda bloqueada.

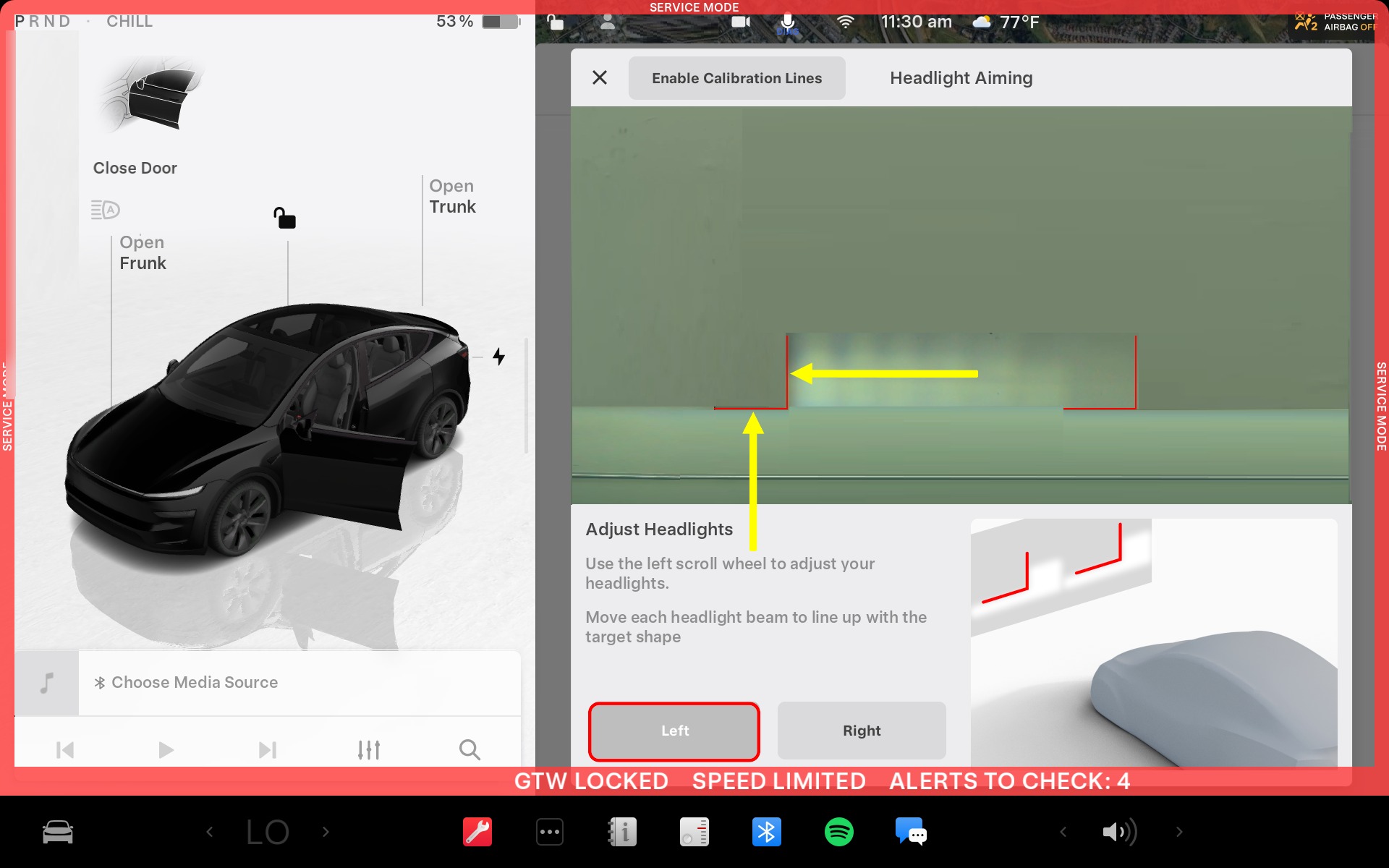

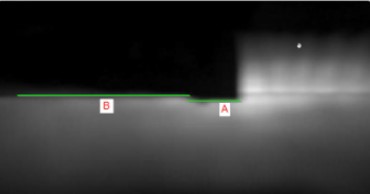

  15. Ajuste el faro izquierdo: toque Izquierda en la pantalla táctil y, a continuación, utilice la rueda de selección izquierda del volante para ajustar el nivel del haz. Ajuste el faro izquierdo de tal forma que, por una parte, el extremo superior del haz horizontal se alinee con la marca de la cinta adhesiva horizontal de la pared y, por otra, el borde izquierdo del haz en forma de L se alinee con el punto de referencia vertical izquierdo.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No permanezca en el vehículo durante la orientación de los faros, ya que afectará a la altura del haz.
  16. Retire la tapa del faro derecho.

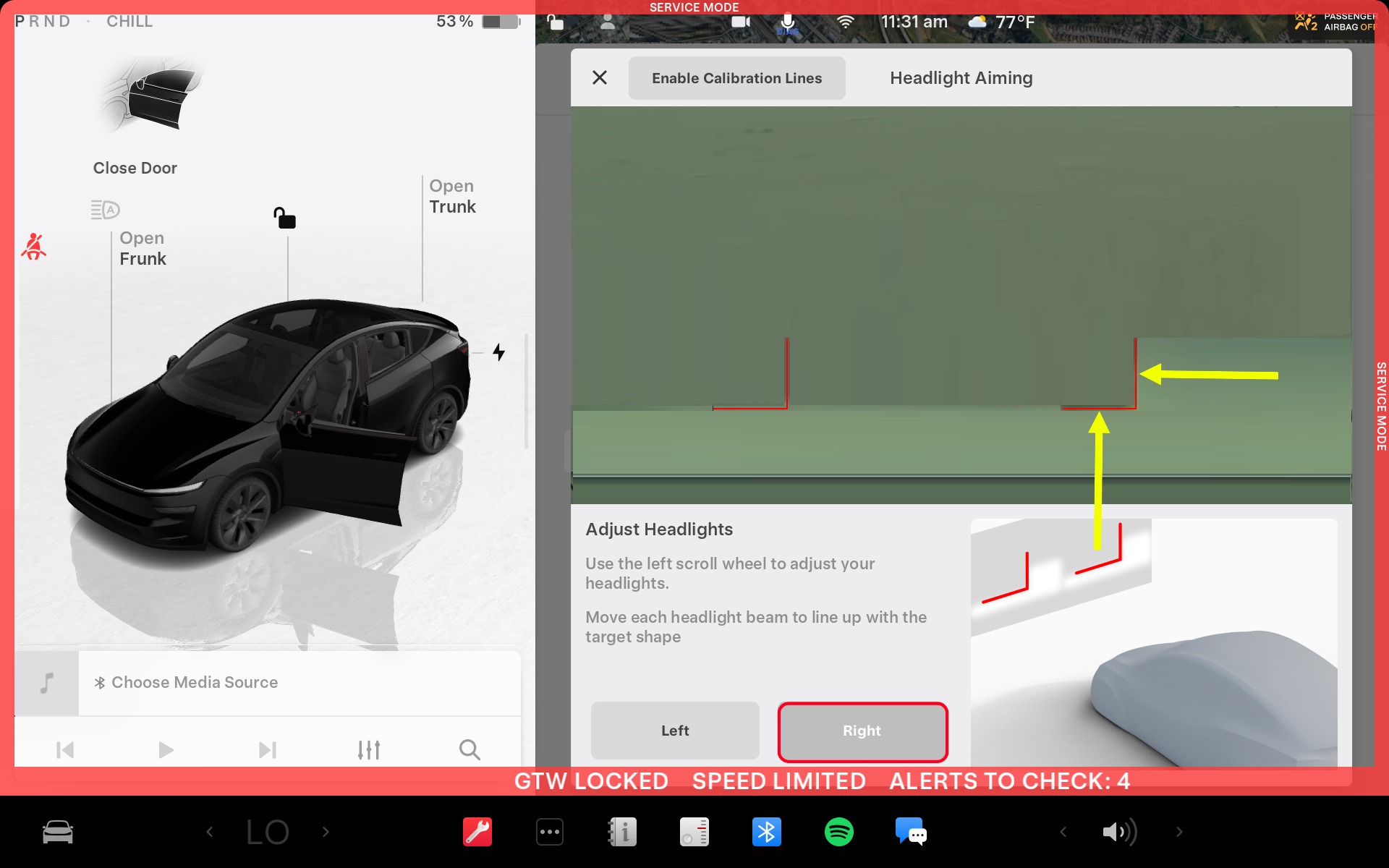

  17. Repita los pasos del 14 al 16 cubriendo el faro izquierdo y ajustando el faro derecho.
  18. Salga del modo de ajuste de los faros en la pantalla central.
  19. Salga del modo de servicio. Ver Modo de servicio.
  20. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
