Coat Hook and Map Light - LH (Remove and Install)

Código de corrección 1520010101 FRT 0.36 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección y el FRT asociado reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2026-09-07: Se ha actualizado el par de apriete del perno del gancho para ropa y del tornillo de sujeción a la carrocería.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Coat Hook and Map Light - LH (Remove and Install)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Perno de la percha
2.5 Nm (1.8 lbs-ft)
  • Torx T25 bit
 Reutilizar
Tornillo que fija el forro del techo delantero izquierdo a la sujeción de la carrocería
2 Nm (1.5 lbs-ft)
  • Torx T30 socket
 Reutilizar
Tornillos (5 uds.) que fijan el conjunto de la luz de lectura y la percha del lado izquierdo al vehículo
1 Nm (.7 lbs-ft)
  • Broca Torx T20
 Reutilizar
Tornillos (2 uds.) que fijan la correa del conjunto de la luz de lectura y la percha del lado izquierdo al vehículo
2.5 Nm (1.8 lbs-ft)
  • Broca Torx T20
 Reutilizar

Retirar

  1. Desmonte el guarnecido del pilar B superior. Consulte Trim - B-Pillar - Upper - LH (Remove and Replace).
  2. Presione la percha izquierda para abrirla.
  3. Abra la cubierta del tornillo de la percha izquierda.
  4. Retire el perno de la percha izquierda.
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • Torx T25 bit
  5. Suelte parcialmente el forro del techo izquierdo y, a continuación, retire el tornillo que fija el forro del techo delantero izquierdo a la sujeción de la carrocería.
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • Torx T30 socket
  6. Instale la bolsa inflable para apoyar el forro del techo izquierdo.
    Nota
    Tenga cuidado de no apoyarlo en exceso.
  7. Levante las pestañas (3 uds.) con cuidado para soltar el bisel de la percha izquierda del forro del techo.
  8. Suelte los clips (2 uds.) del mazo de cables y, a continuación, desenchufe el conector de la luz de lectura trasera izquierda.

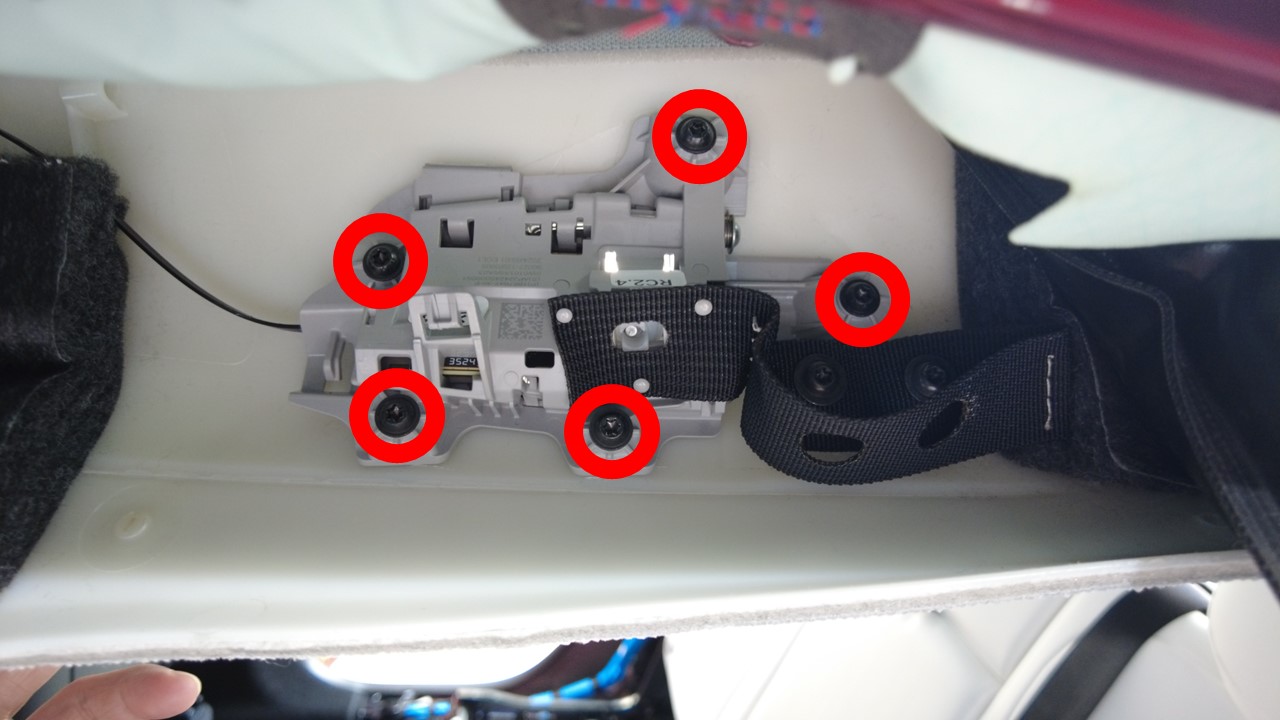

  9. Retire los tornillos (5 uds.) que fijan el conjunto de la luz de lectura y la percha del lado izquierdo al vehículo.
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T20

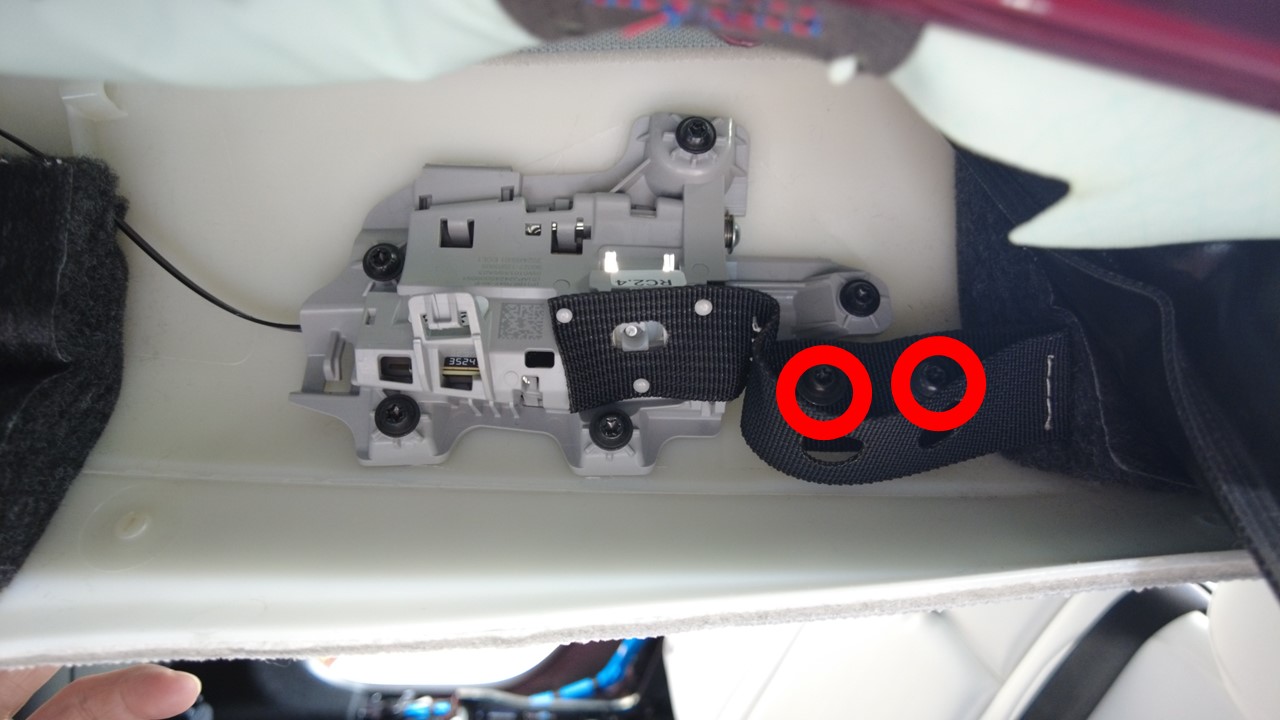

  10. Retire los tornillos (2 uds.) que fijan la correa del conjunto de la luz de lectura y la percha del lado izquierdo al vehículo y, a continuación, gire el bisel de la percha para retirar el conjunto del vehículo.
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T20

Instalar

  1. Gire el bisel de la percha para instalar el conjunto de la luz de lectura y la percha del lado izquierdo en el vehículo y, a continuación, instale los tornillos (2 uds.).
    2.5 Nm (1.8 lbs-ft)
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T20
  2. Instale los tornillos (5 uds.) que fijan el conjunto de la luz de lectura y la percha al lado izquierdo al vehículo.
    1 Nm (.7 lbs-ft)
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T20
  3. Enchufe el conector de la luz de lectura trasera izquierda y, a continuación, instale los clips (2 uds.) del mazo de cables.
  4. Fije las pestañas (3 uds.) para instalar el bisel de la percha izquierda al forro del techo.
    Nota
    Asegúrese de que las pestañas estén correctamente instaladas.
  5. Desinfle la bolsa inflable y retírela.
  6. Instale el tornillo que fija el forro del techo delantero izquierdo a la sujeción de la carrocería.
    2 Nm (1.5 lbs-ft)
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • Torx T30 socket
  7. Instale el tornillo de la percha izquierda.
    2.5 Nm (1.8 lbs-ft)
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • Torx T25 bit
  8. Cierre la cubierta del tornillo de la percha izquierda.
  9. Presione la percha izquierda para cerrarla.
  10. Instale el guarnecido del pilar B superior. Consulte Trim - B-Pillar - Upper - LH (Remove and Replace).
