Hinge - Door - Rear - Upper - LH (Remove and Replace)

Código de corrección 1133060702 FRT 0.25 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Hinge - Door - Rear - Upper - LH (Remove and Replace) / Hinge - Door - Rear - Lower - LH (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos que sujetan la bisagras de la puerta trasera izquierda a la carrocería
24 Nm (17.7 lbs-ft)
  • Vaso de 13 mm
 Reutilizar
Pernos que sujetan la bisagras de la puerta trasera izquierda a la puerta
49 Nm (36.1 lbs-ft)
  • Vaso de 13 mm
 Reutilizar

Retirar

  1. Abra la puerta delantera izquierda y baje la ventanilla delantera izquierda.

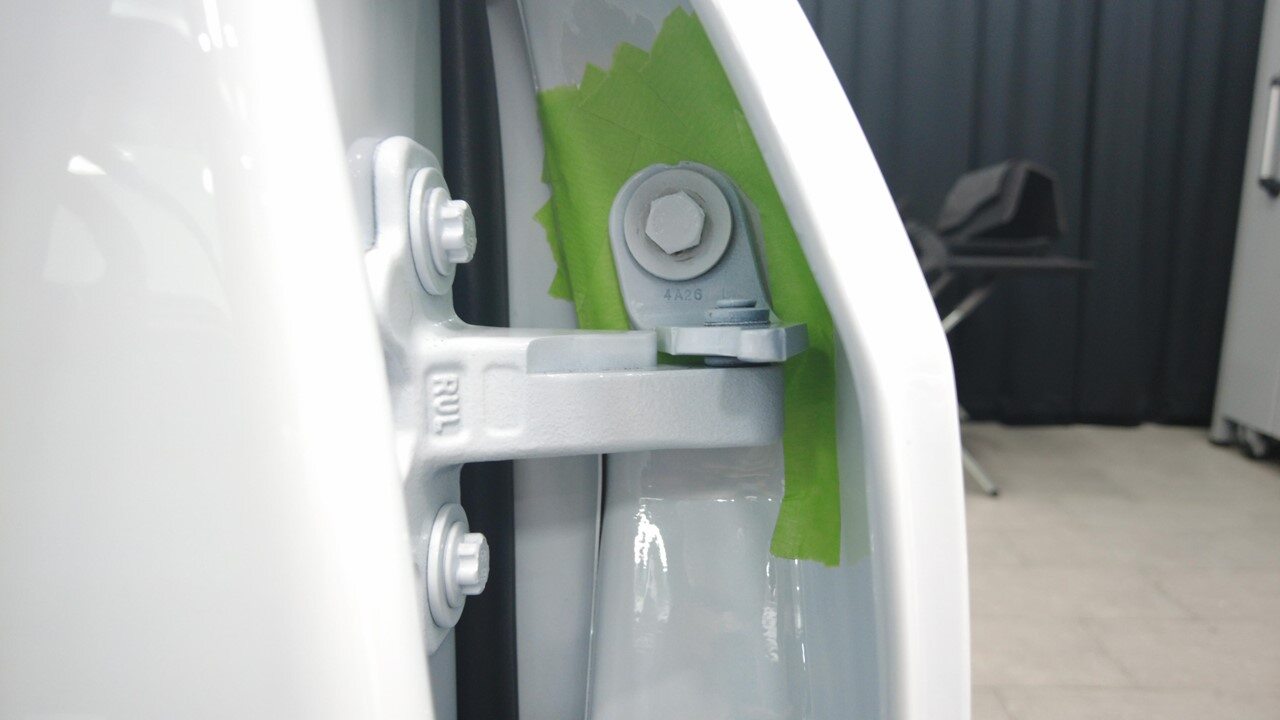

  2. Aplique cinta protectora en la zona que rodea la bisagra superior de la puerta trasera izquierda en la carrocería y la puerta para facilitar la alineación durante la instalación.

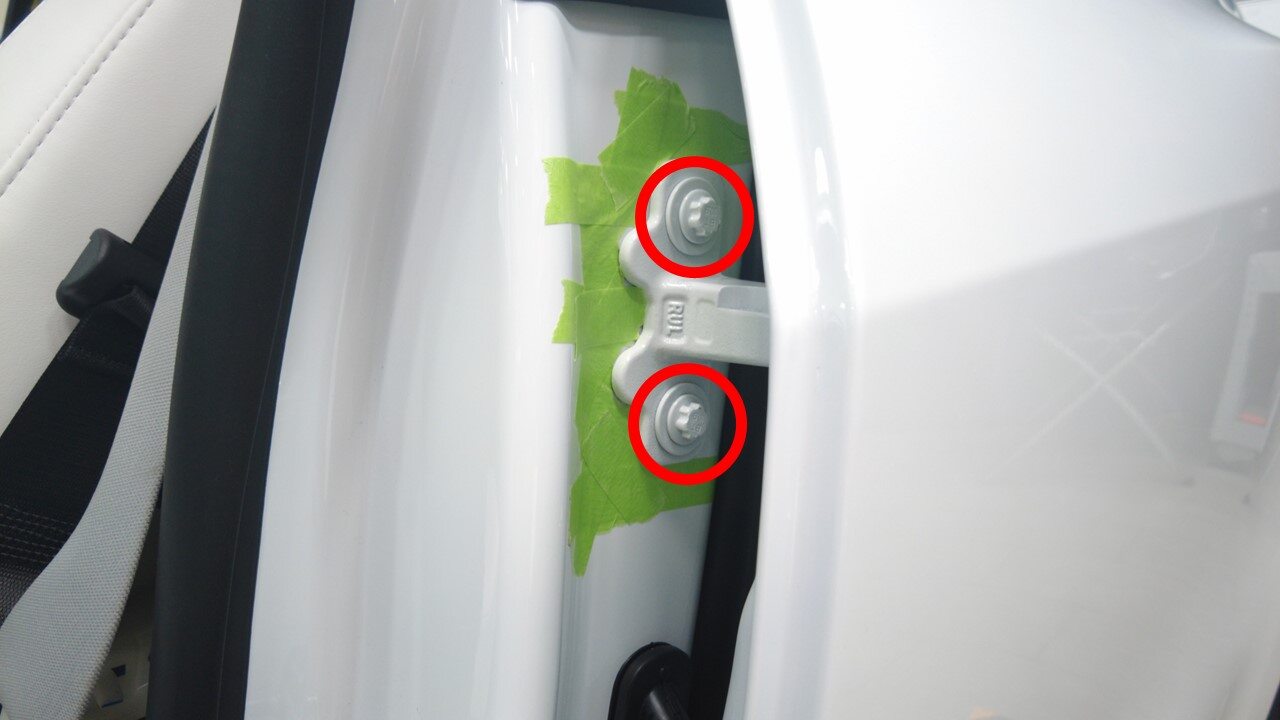

  3. Retire los pernos (2 uds.) que fijan la bisagra superior de la puerta trasera izquierda a la carrocería.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm

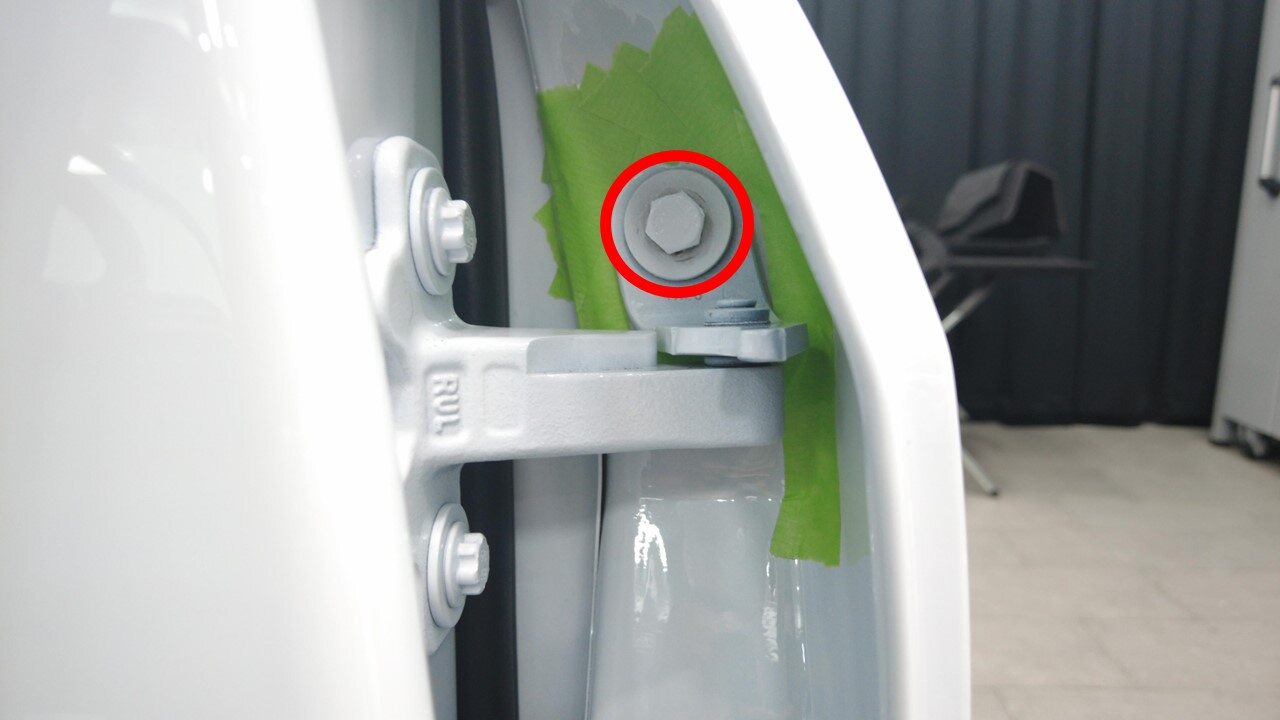

  4. Retire los pernos (2 uds.) que fijan la bisagra superior de la puerta trasera izquierda a la puerta.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm

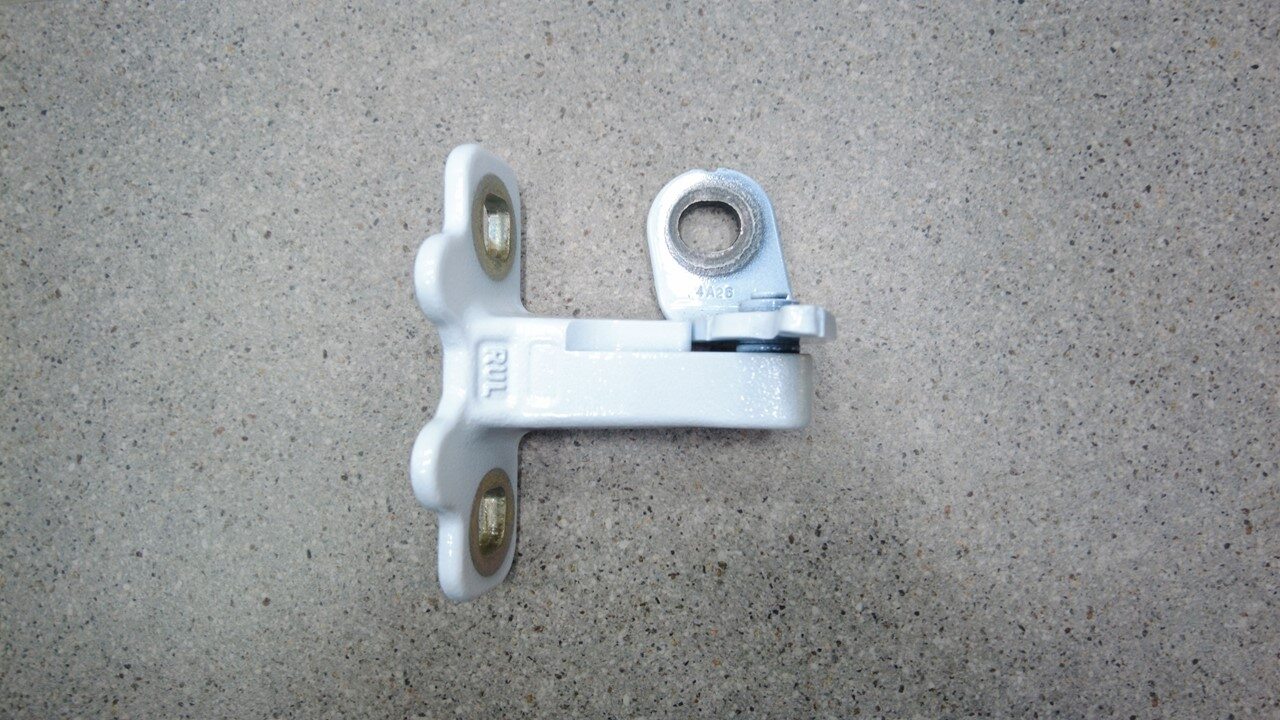

  5. Retire con cuidado la bisagra superior de la puerta trasera izquierda del vehículo.

Instalar

  1. Utilice la cinta de alineación para colocar la bisagra superior de la puerta trasera izquierda en la puerta y, a continuación, apriete manualmente los pernos (2 uds.) que fijan la bisagra a la puerta.
  2. Utilice la cinta de alineación para colocar la bisagra superior de la puerta trasera izquierda en la puerta y, a continuación, apriete manualmente los pernos (2 uds.) que fijan la bisagra a la puerta.
  3. Cierre la puerta delantera izquierda.
  4. Cierre la puerta trasera izquierda y compruebe la separación y el enrasado. Ajústela según sea necesario.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Consulte las especificaciones actuales de separación/alineación en CVIS.
  5. Abra la puerta delantera izquierda.
  6. Apriete los pernos (2 uds.) que fijan la bisagra superior de la puerta trasera izquierda a la puerta.
    49 Nm (36.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
  7. Apriete los pernos (2 uds.) que fijan la bisagra superior de la puerta trasera izquierda a la carrocería.
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
  8. Retire la cinta protectora de la puerta y la carrocería.
  9. Aplique pintura de retoque en los pernos de la bisagra superior de la puerta trasera izquierda según sea necesario.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Agite el bote de pintura de retoque antes de aplicarla. Deje que la pintura se seque durante 20 minutos.
  10. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
