Soporte - Alta tensión - Patín - Parte superior (Desinstalación y sustitución)

Código de corrección Por determinar FRT 0.60 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Retirar

  1. Realice el procedimiento de desactivación de la alta tensión del vehículo. Consulte Procedimiento de desactivación de la alta tensión del vehículo.
  2. Retire la placa de deslizamiento trasera. Consulte Conjunto de la batería de alta tensión - Placa de deslizamiento - Trasera (Desinstalación y sustitución).

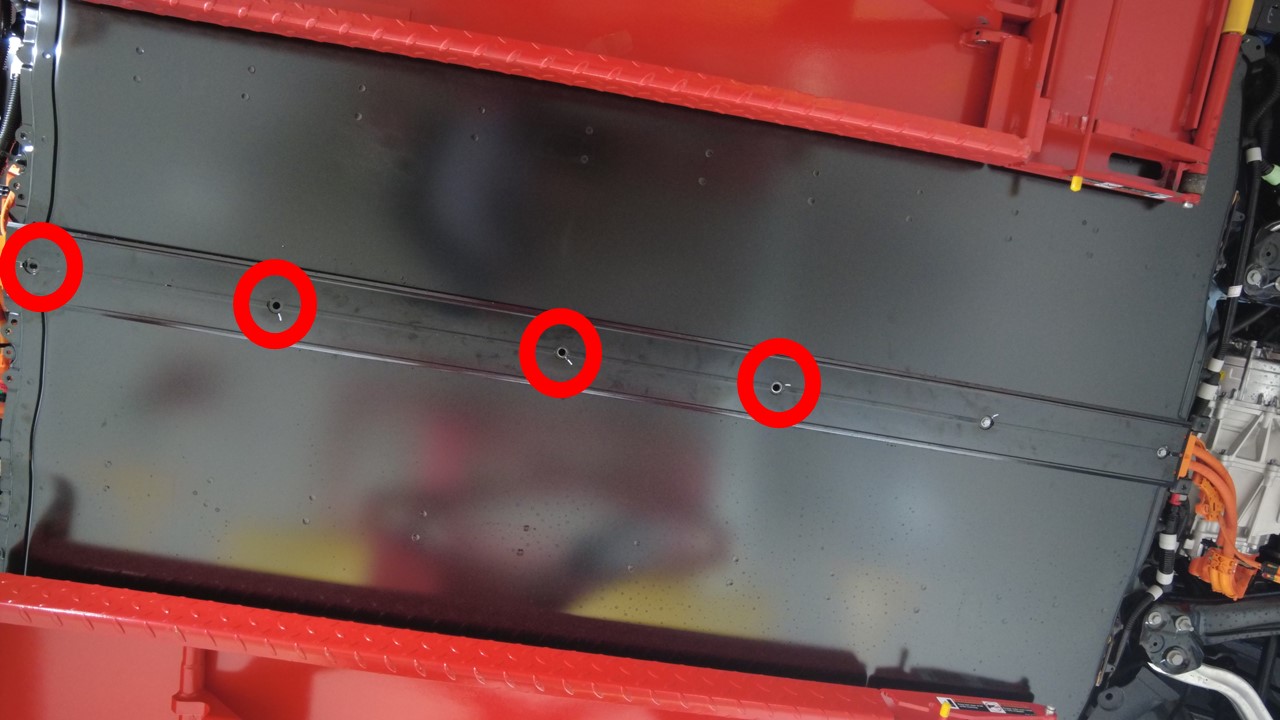

  3. Con ayuda de otra persona, retire de la batería de alta tensión los 4 pernos traseros de la cubierta del patín central.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Los pernos cortos se encuentran en ambos extremos; los largos, en el centro.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Torx externo Plus EP14
  4. Póngase los guantes aislantes de alta tensión y los guantes de cuero encima.

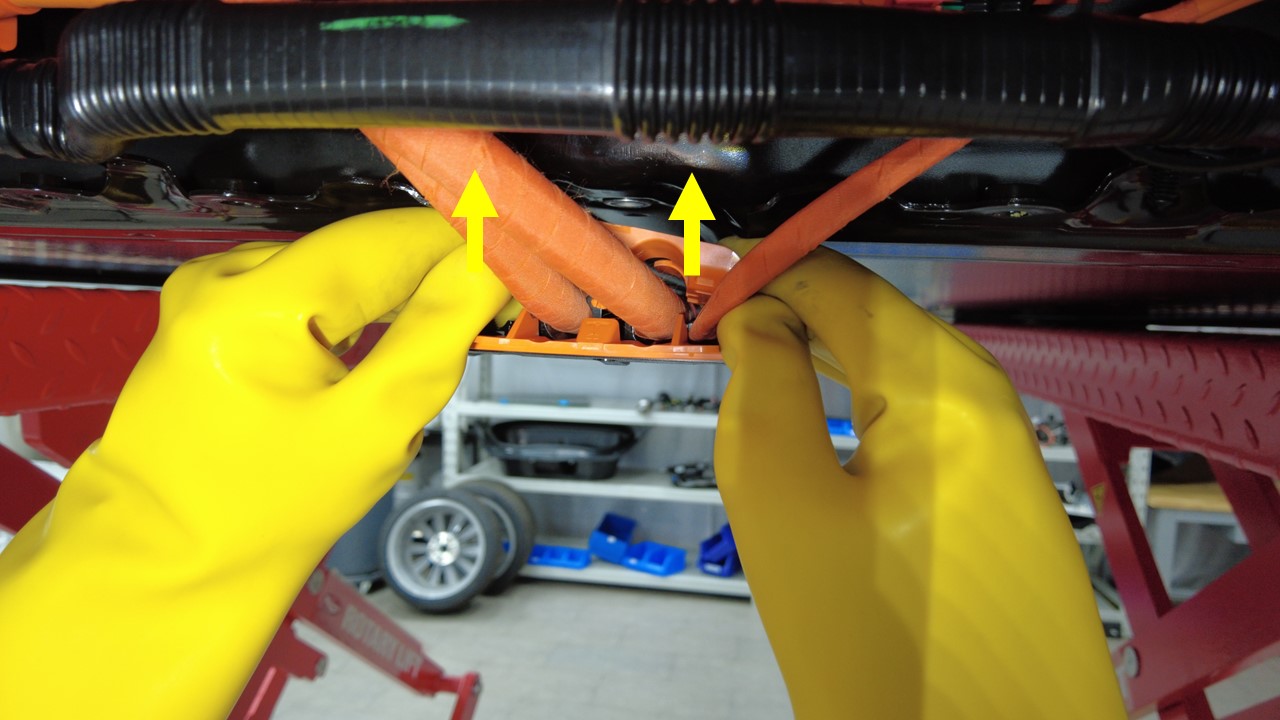

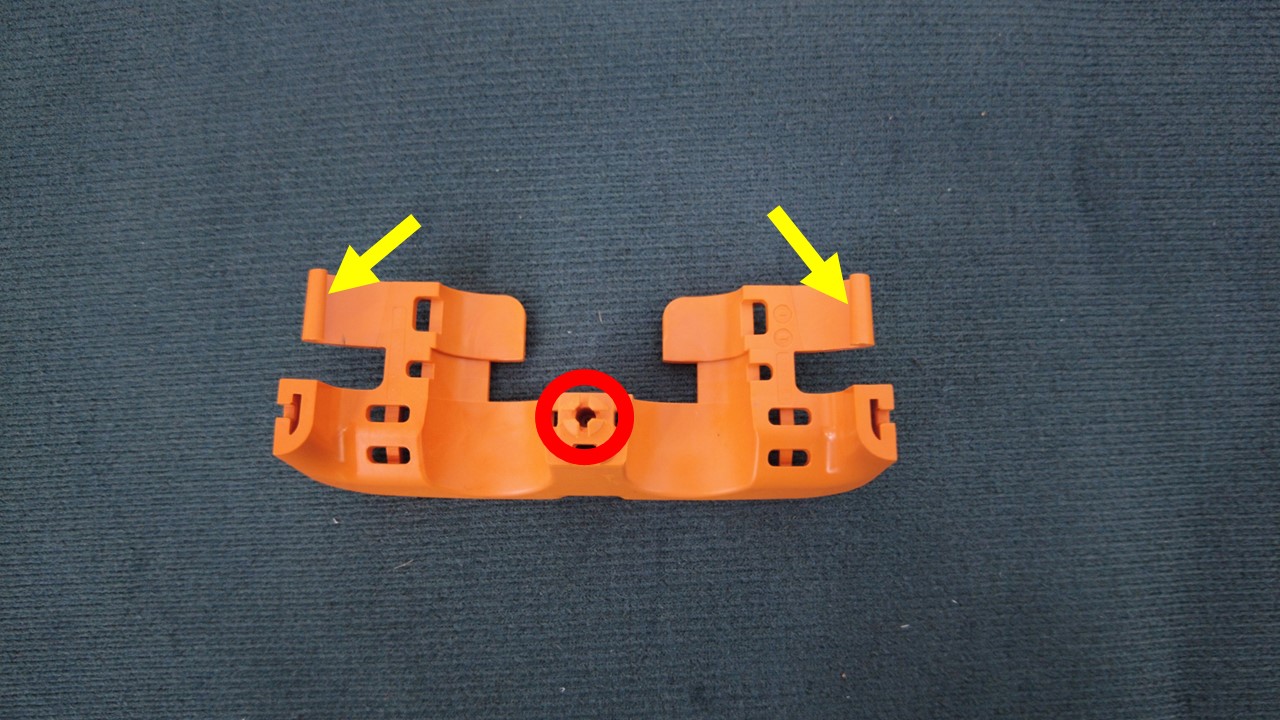

  5. Suelte las pestañas (2 uds.) y un clip de centrado para retirar el soporte del patín superior del lado de la unidad de tracción trasera del patín central.

Instalar

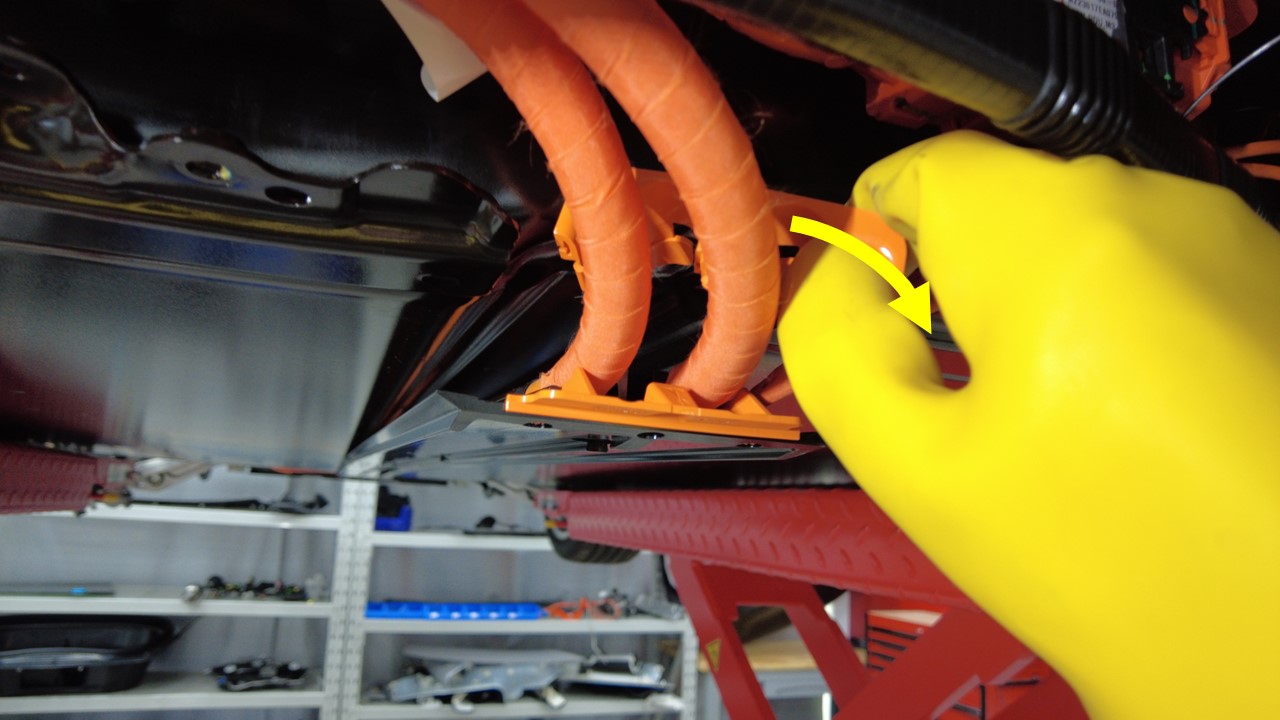

  1. Coloque el soporte del patín superior en el lado de la unidad de tracción trasera del patín central y fije el clip de centrado y las pestañas (2 uds.).
  2. Quítese los guantes aislantes de alta tensión.
  3. Instale los 4 pernos traseros de la cubierta del patín central en la batería de alta tensión.
    34 Nm (25.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Los pernos cortos se encuentran en ambos extremos; los largos, en el centro.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Torx externo Plus EP14
  4. Instale la placa de deslizamiento trasera. Consulte Conjunto de la batería de alta tensión - Placa de deslizamiento - Trasera (Desinstalación y sustitución).
  5. Instale el cojín del asiento de la 2.ª fila. Consulte 2ND ROW SEAT CUSHION (Remove and Replace).
  6. Conecte la alimentación de la batería de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
