FRONT FASCIA (Remove and Install)

Código de corrección 1001020501 FRT 0.55 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: FRONT FASCIA (Remove and Install)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos (4 uds.) que sujetan la parte superior de la defensa delantera al vehículo
3.5 Nm (2.6 lbs-ft)
  • Vaso de 10 mm
 Reutilizar
Pernos (3 uds.) que sujetan la faldilla a la defensa delantera
5 Nm (3.7 lbs-ft)
  • Vaso de 10 mm
 Reutilizar
Pernos (2 uds.) que fijan las esquinas izquierda y derecha de la defensa delantera a la aleta guardabarros delantera izquierda
3.5 Nm (2.6 lbs-ft)
  • Vaso de 10 mm
 Reutilizar

Retirar

  1. Retire el faro central. Consulte Barra de luces - Delantera (Desinstalación e instalación).

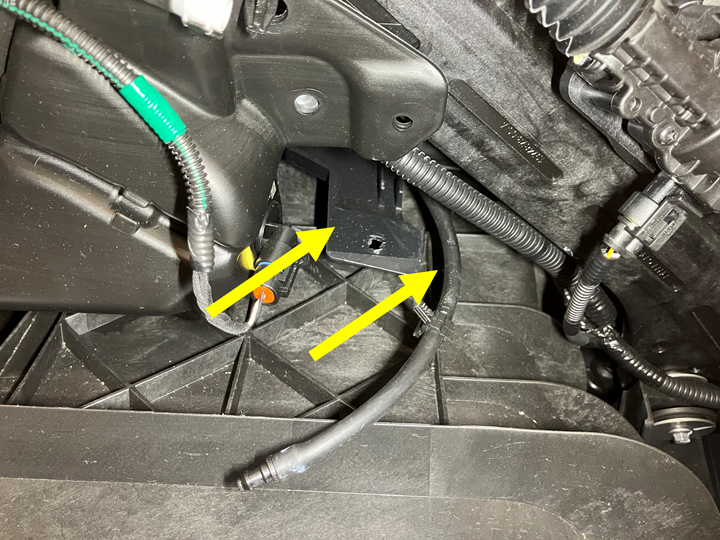

  2. Desconecte la manguera del lavaparabrisas de la cámara de la defensa delantera y, a continuación, suelte el clip que sujeta la manguera al vehículo.
  3. Quite los pernos (4 uds.) que sujetan la parte superior de la defensa delantera al vehículo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  4. Retire los adornos de las aletas guardabarros delanteras izquierda y derecha. Consulte Embellecedor de la aleta guardabarros - Parte delantera - Lado izquierdo (Desinstalación y sustitución).
  5. Desmonte el panel del deflector aerodinámico frontal. Consulte Panel - Deflector aerodinámico - Parte delantera (Desinstalación y sustitución).
  6. Retire los clips (6 uds.) que fijan los lados izquierdo y derecho de la faldilla a los revestimientos de las ruedas delanteras.

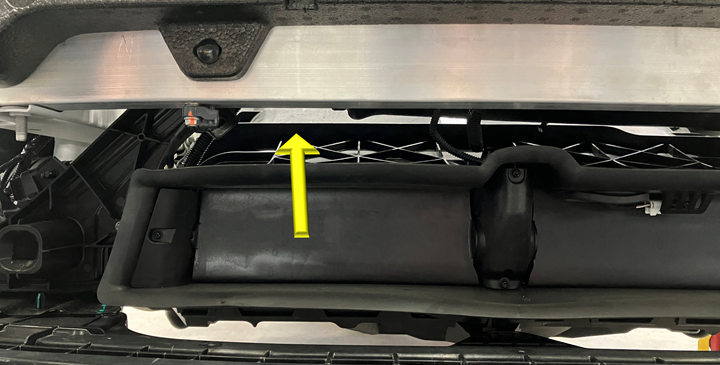

  7. Suelte el clip que fija el mazo de cables de advertencia de peatones al altavoz y, a continuación, desenchufe el conector de advertencia de peatones.

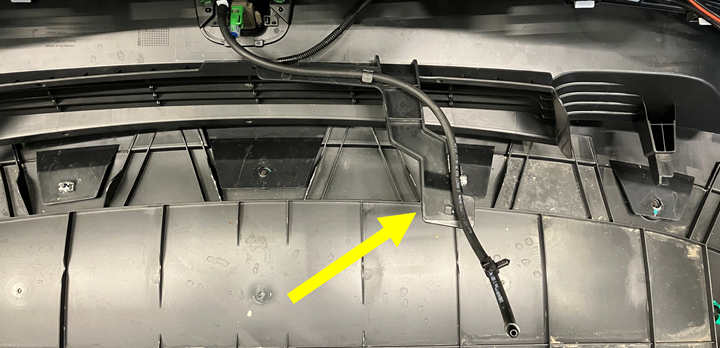

  8. Retire los pernos (3 uds.) que fijan la faldilla a la defensa delantera.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  9. Suelte los clips (4 uds.) que fijan los revestimientos de los pasos de las ruedas delanteras al conjunto de la defensa delantera.
    Figura 1. Se muestra el lado izquierdo; el lado derecho es similar
  10. Desenchufe los conectores eléctricos (2 uds.) de la defensa delantera.
  11. Retire los pernos (2 uds.) que fijan las esquinas derecha e izquierda de la defensa delantera a la aleta guardabarros izquierda.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    Figura 2. Se muestra el lado izquierdo; el lado derecho es similar
  12. Aplique cinta protectora alrededor de los faros izquierdo y derecho y del guardabarros delantero para proteger la pintura del vehículo.
    Figura 3. Se muestra el lado izquierdo; el lado derecho es similar
  13. Con ayuda de otra persona, suelte los clips (16 uds.) que fijan el conjunto de la defensa delantera al vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte ambos lados del conjunto de la defensa delantera y, a continuación, tire con cuidado del conjunto de la defensa hacia arriba y hacia delante para extraerlo del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Coloque el conjunto de la defensa delantera sobre una superficie acolchada.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar los faros y el guardabarros delantero.

Instalar

  1. Con ayuda de otra persona instale los clips (16 uds.) que fijan el conjunto de la defensa delantera al vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Introduzca la manguera de lavado de la cámara de la defensa delantera a través del portador del extremo delantero.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar los faros y el guardabarros delantero.
  2. Conecte la manguera del lavaparabrisas de la cámara de la defensa delantera y, a continuación, instale el clip que sujeta la manguera al vehículo.
  3. Coloque los pernos (4 uds.) que sujetan la parte superior de la defensa delantera al vehículo.
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  4. Instale los pernos (2 uds.) que fijan las esquinas derecha e izquierda de la defensa delantera a la aleta guardabarros izquierda.
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    Figura 4. Se muestra el lado izquierdo; el lado derecho es similar
  5. Enchufe los conectores eléctricos (2 uds.) a la defensa delantera.
  6. Instale los clips (4 uds.) que fijan los revestimientos de los pasos de las ruedas derecha e izquierda delanteras al conjunto de la defensa delantera.
    Figura 5. Se muestra el lado izquierdo; el lado derecho es similar
  7. Enchufe el conector de advertencia de peatones y, a continuación, coloque el clip que fija el mazo de cables de advertencia de peatones al altavoz.
  8. Coloque los pernos (3 uds.) que fijan la faldilla a la defensa delantera.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Aplique un cordón fino de Loctite 222 a las roscas de los pernos que fijan el panel del deflector aerodinámico frontal al vehículo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  9. Coloque los clips de presión (6 uds.) que fijan los lados izquierdo y derecho de la faldilla a los revestimientos de las ruedas.
  10. Instale el panel del deflector aerodinámico frontal. Consulte Panel - Deflector aerodinámico - Parte delantera (Desinstalación y sustitución).
  11. Instale los adornos de las aletas guardabarros delanteras izquierda y derecha. Consulte Embellecedor de la aleta guardabarros - Parte delantera - Lado izquierdo (Desinstalación y sustitución).
  12. Retire la cinta protectora de los faros y del guardabarros delantero.
  13. Instale el faro central. Consulte Barra de luces - Delantera (Desinstalación e instalación).
