Frame - Seat Back - 2nd Row - LH (Remove and Replace)

Código de corrección 1305030102 FRT 0.30 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Frame - Seat Back - 2nd Row - LH (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Tornillo que fija el tope del reposabrazos al conjunto de cierre de la 2.ª fila
3.8 Nm (2.8 lbs-ft)
  • VASO, 1/4" DR, PUNTA HEXAGONAL, T20 TORX
Reutilizar

Retirar

  1. Retire el reposacabezas central de la 2.ª fila. Consulte 2nd Row - Center Headrest (Remove and Replace).

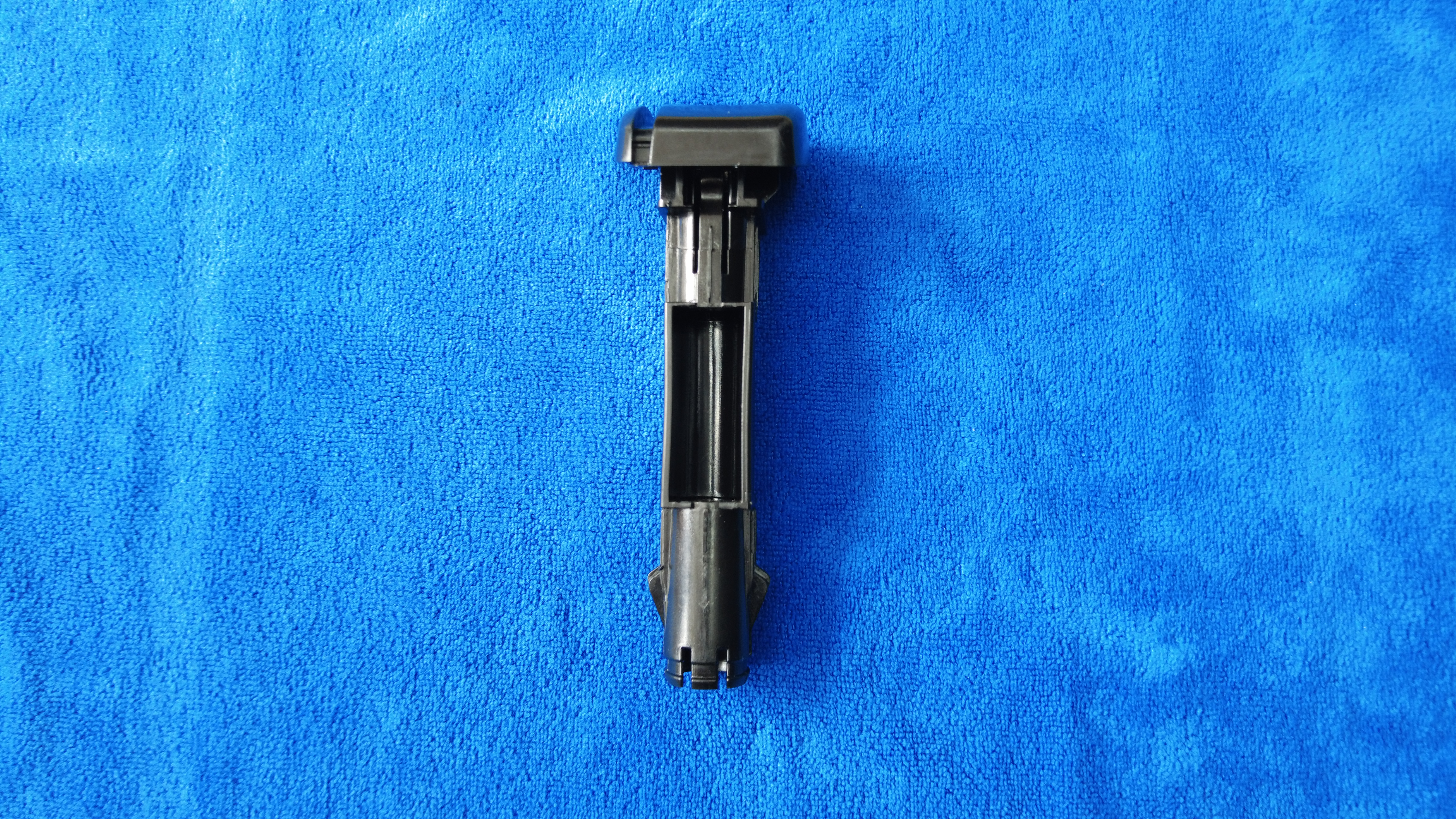

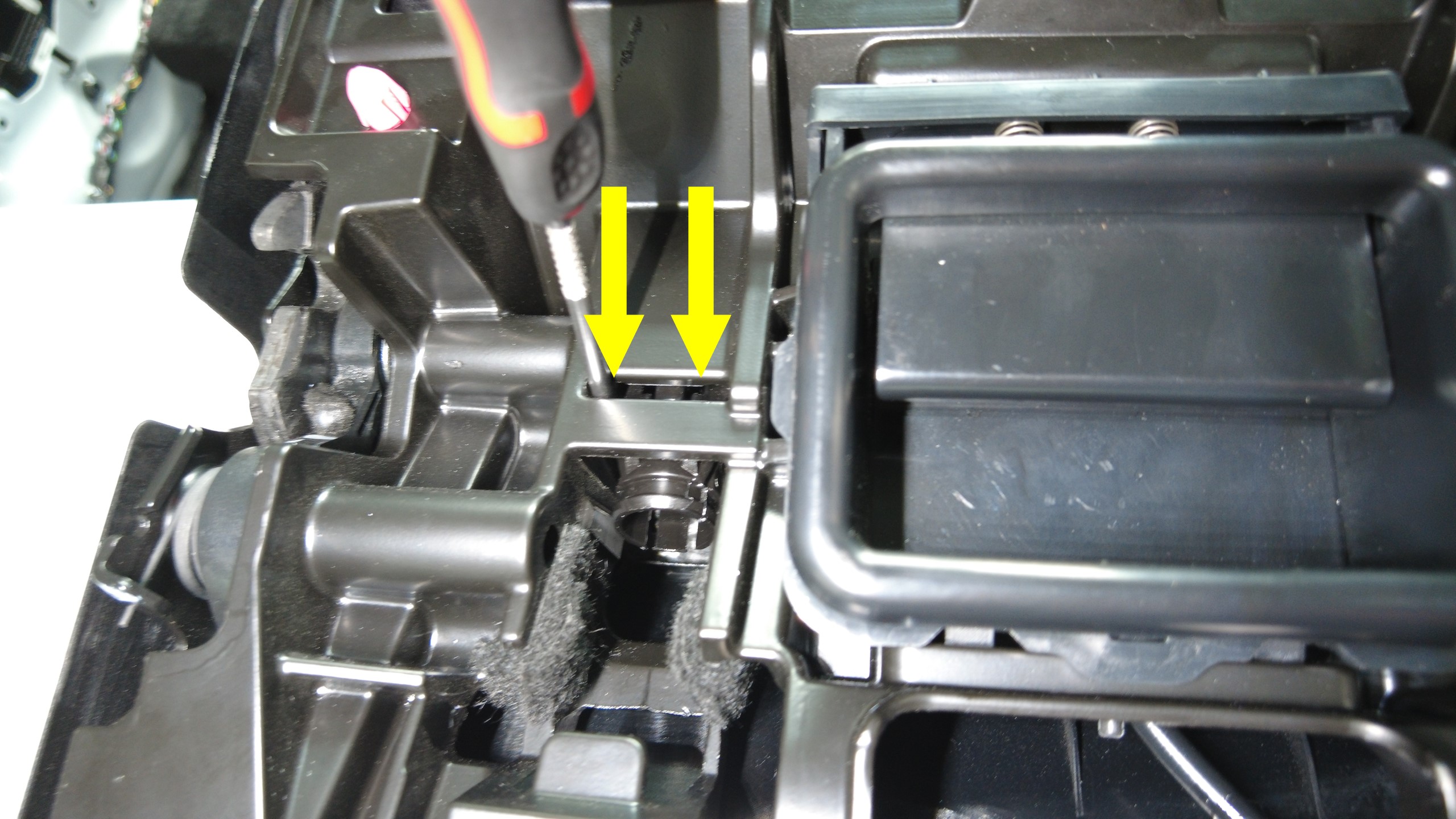

  2. Suelte las pestañas (2 uds.) que fijan el bloqueo de la guía del reposacabezas del asiento 20 izquierdo y, a continuación, haga palanca en el poste de bloqueo hacia fuera del respaldo central.

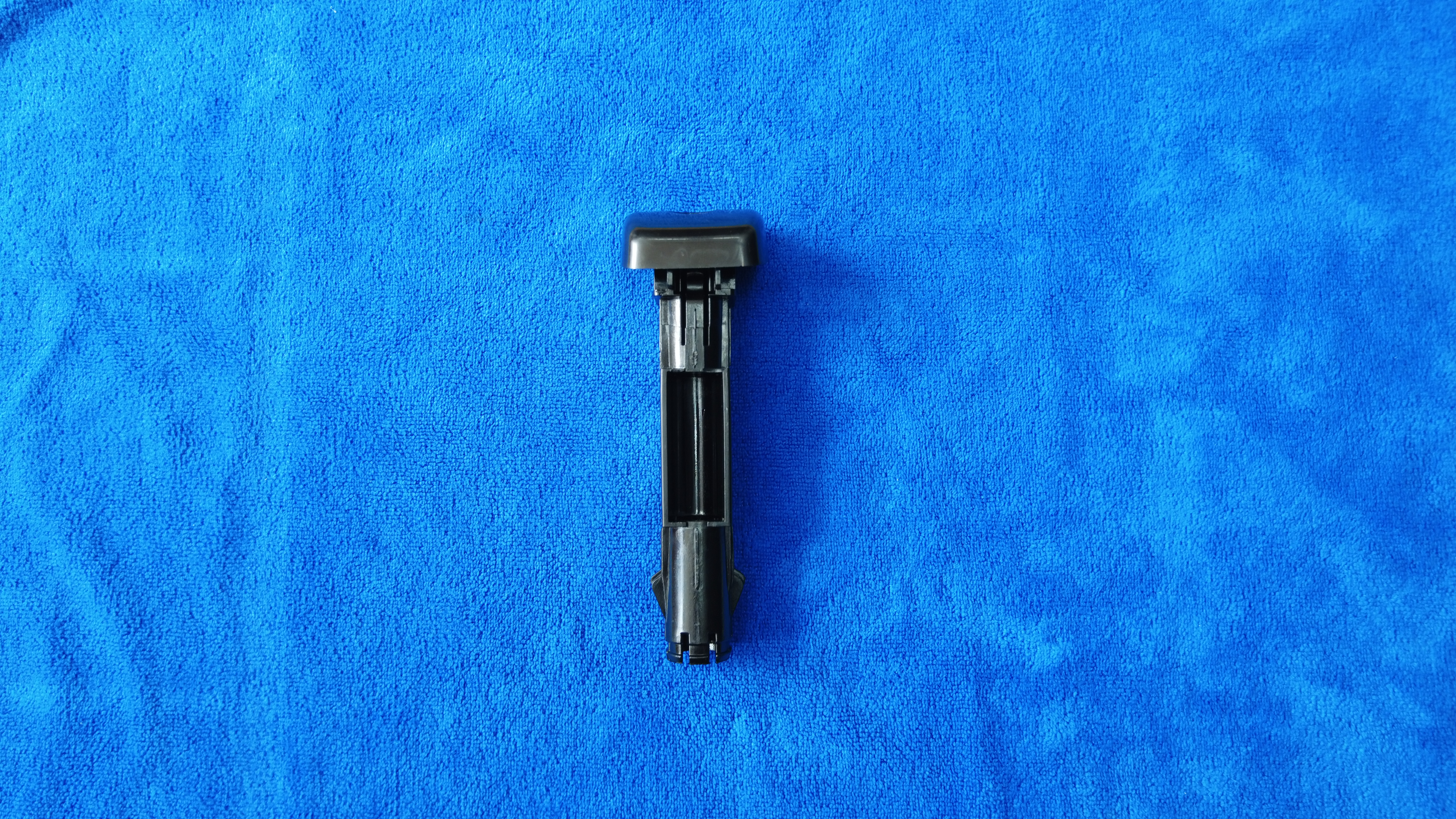

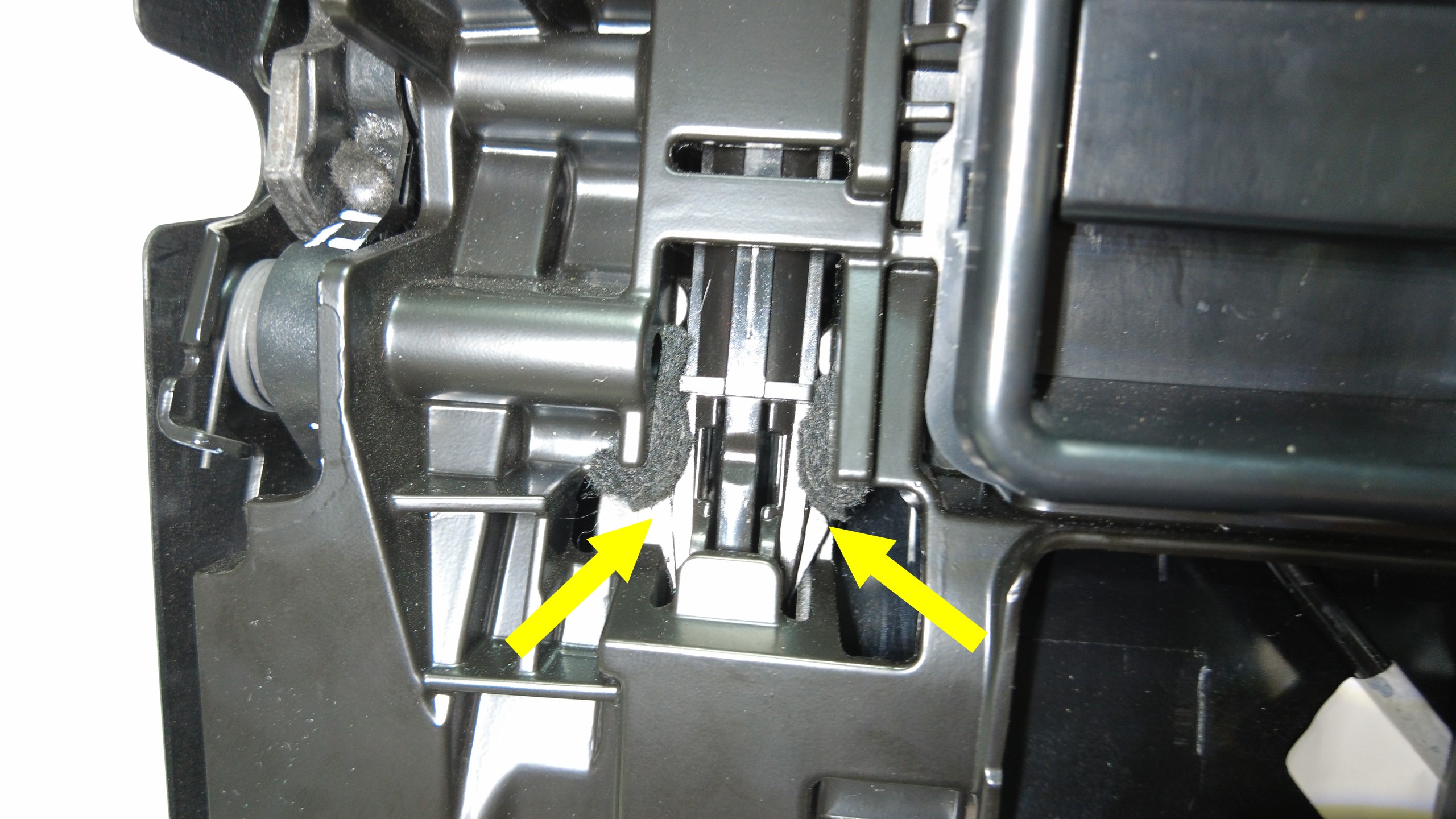

  3. Suelte las pestañas (2 uds.) que fijan el bloqueo de la guía del reposacabezas del asiento 20 derecho y, a continuación, haga palanca en el poste de bloqueo hacia fuera del respaldo central.
  4. Retire el reposabrazos de la 2.ª fila. Consulte 2nd Row Armrest - 5-Seater (Remove and Replace).

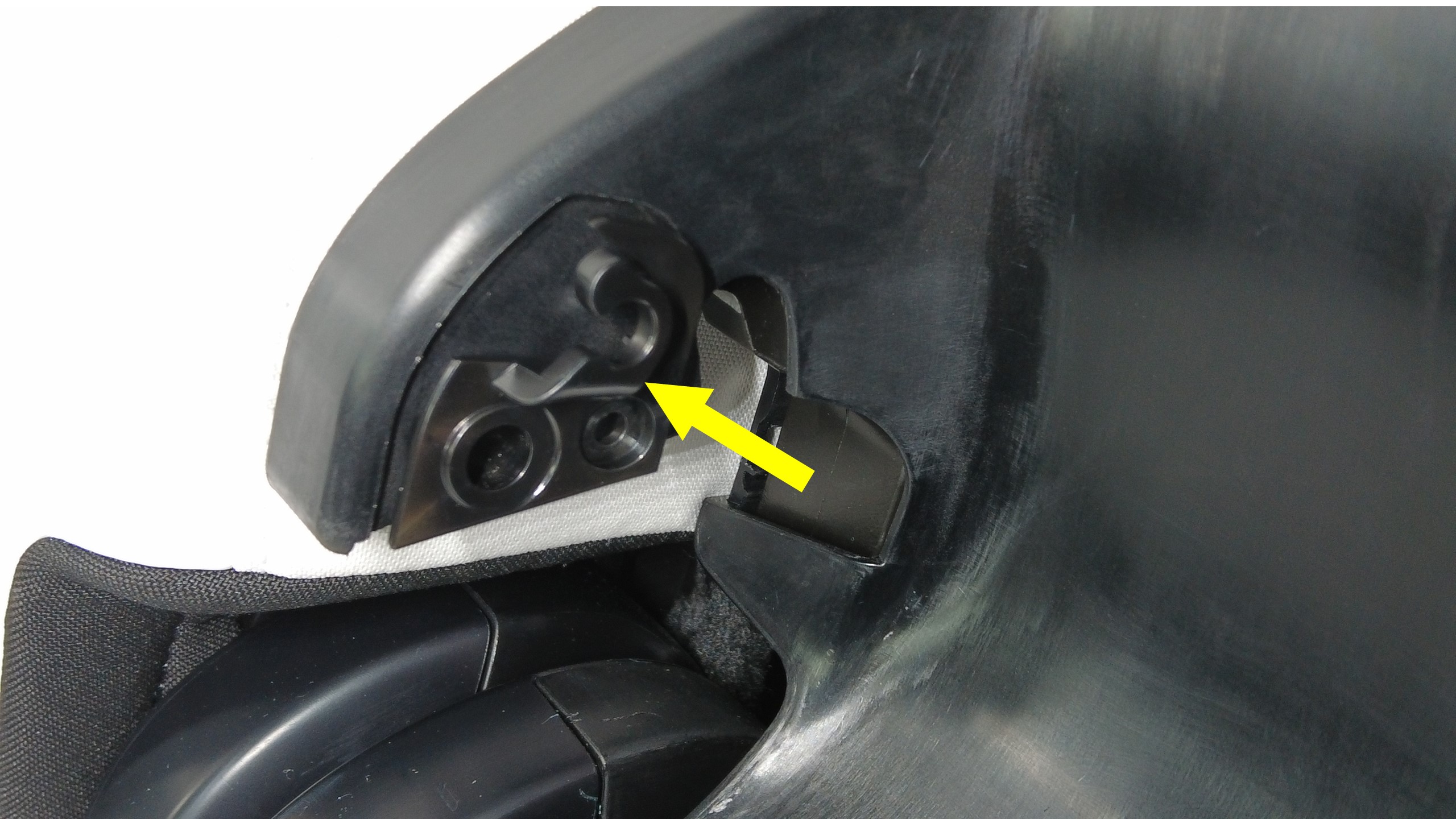

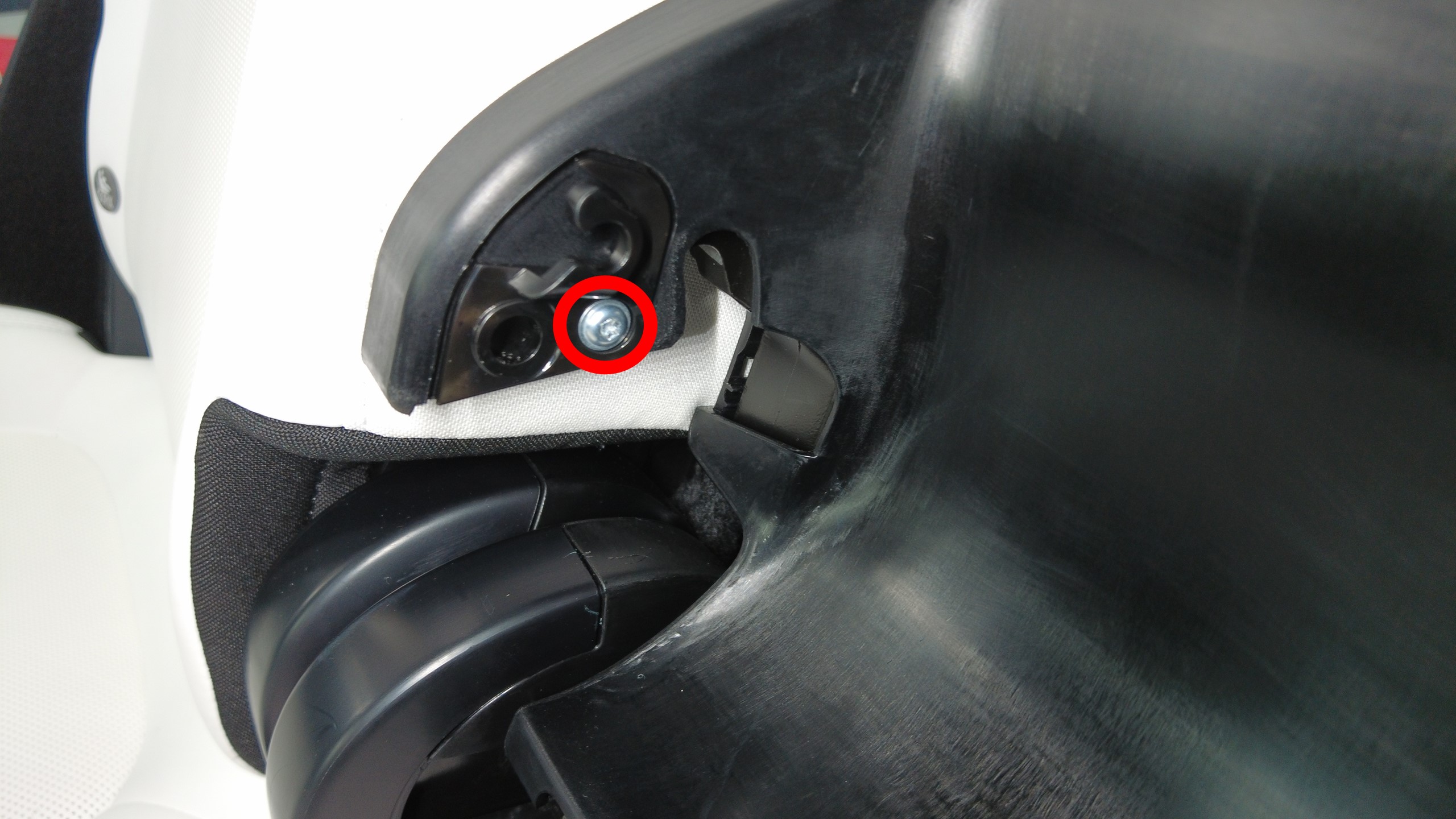

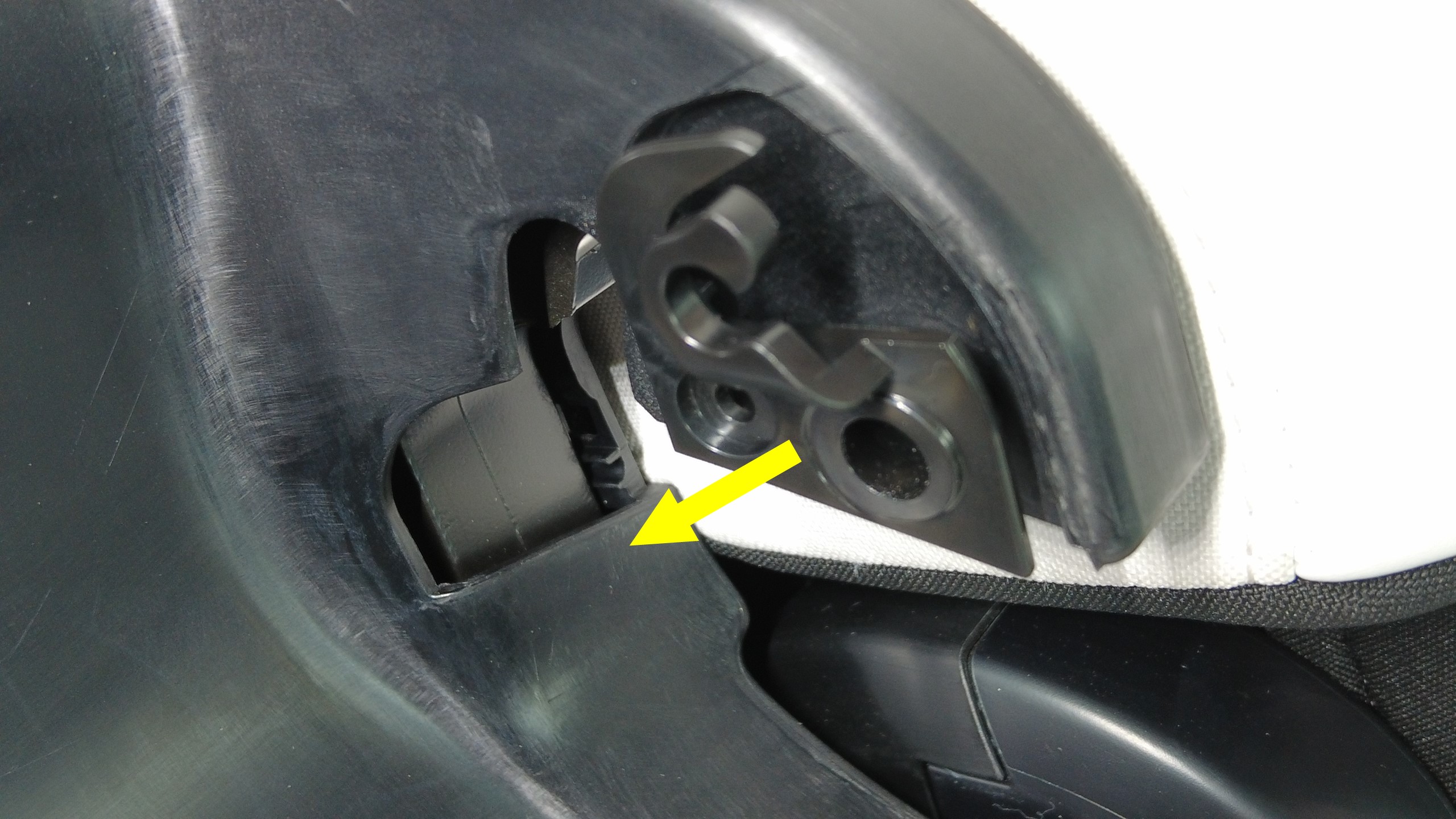

  5. Retire el tornillo que fija el tope del reposabrazos izquierdo al conjunto de cierre de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deseche el tope del reposabrazos después de desmontarlo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, 1/4" DR, PUNTA HEXAGONAL, T20 TORX

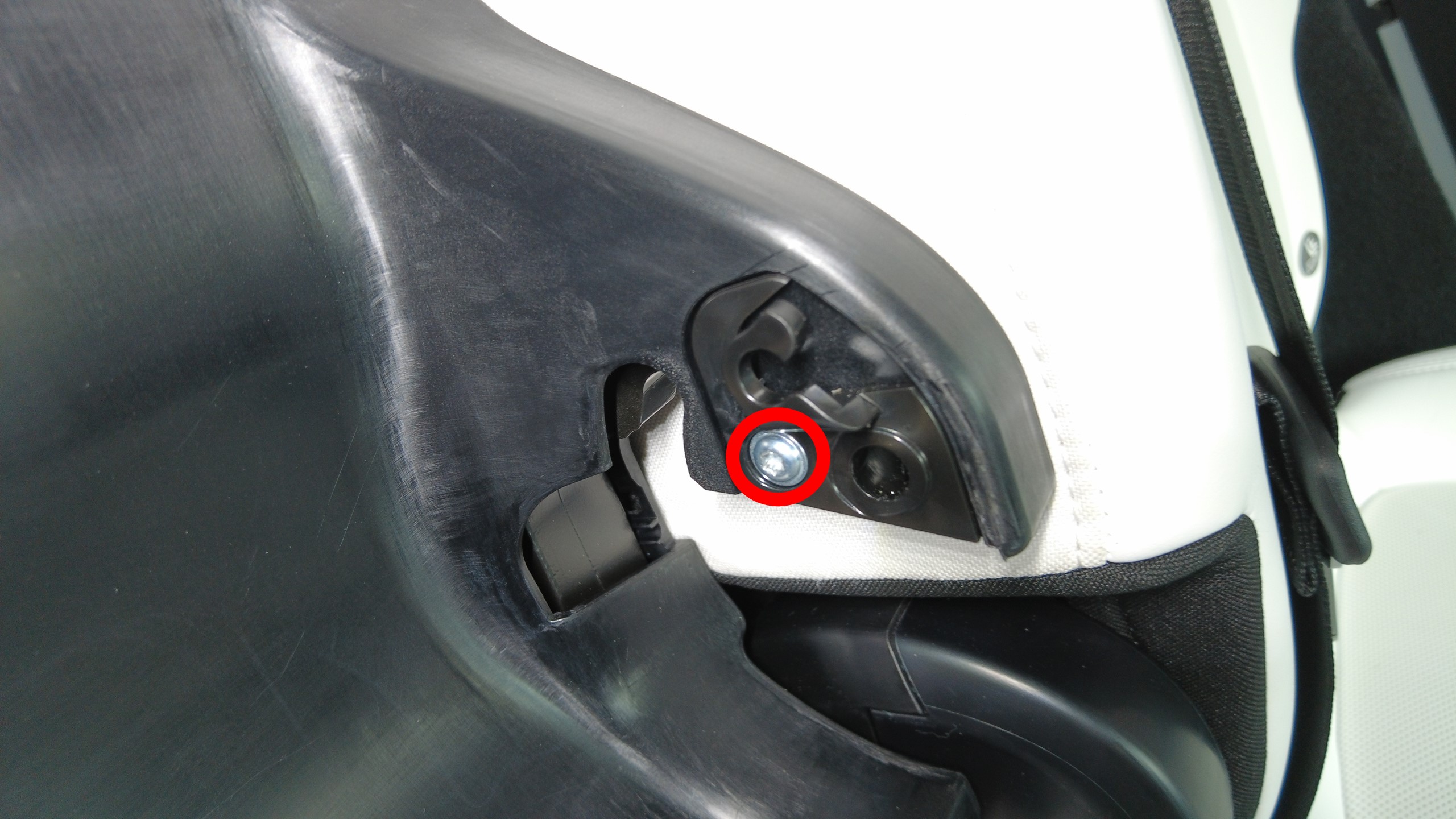

  6. Retire el tornillo que fija el tope del reposabrazos derecho al conjunto de cierre de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deseche el tope del reposabrazos después de desmontarlo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, 1/4" DR, PUNTA HEXAGONAL, T20 TORX
  7. Retire las abrazaderas del pivote del respaldo central. Consulte 2nd Row - 5 - Seater Center Pivot Bracket Clamp (Remove and Replace).
  8. Retire el conjunto de cierre de la 2.ª fila del bastidor del asiento 20 de la 2.ª fila.

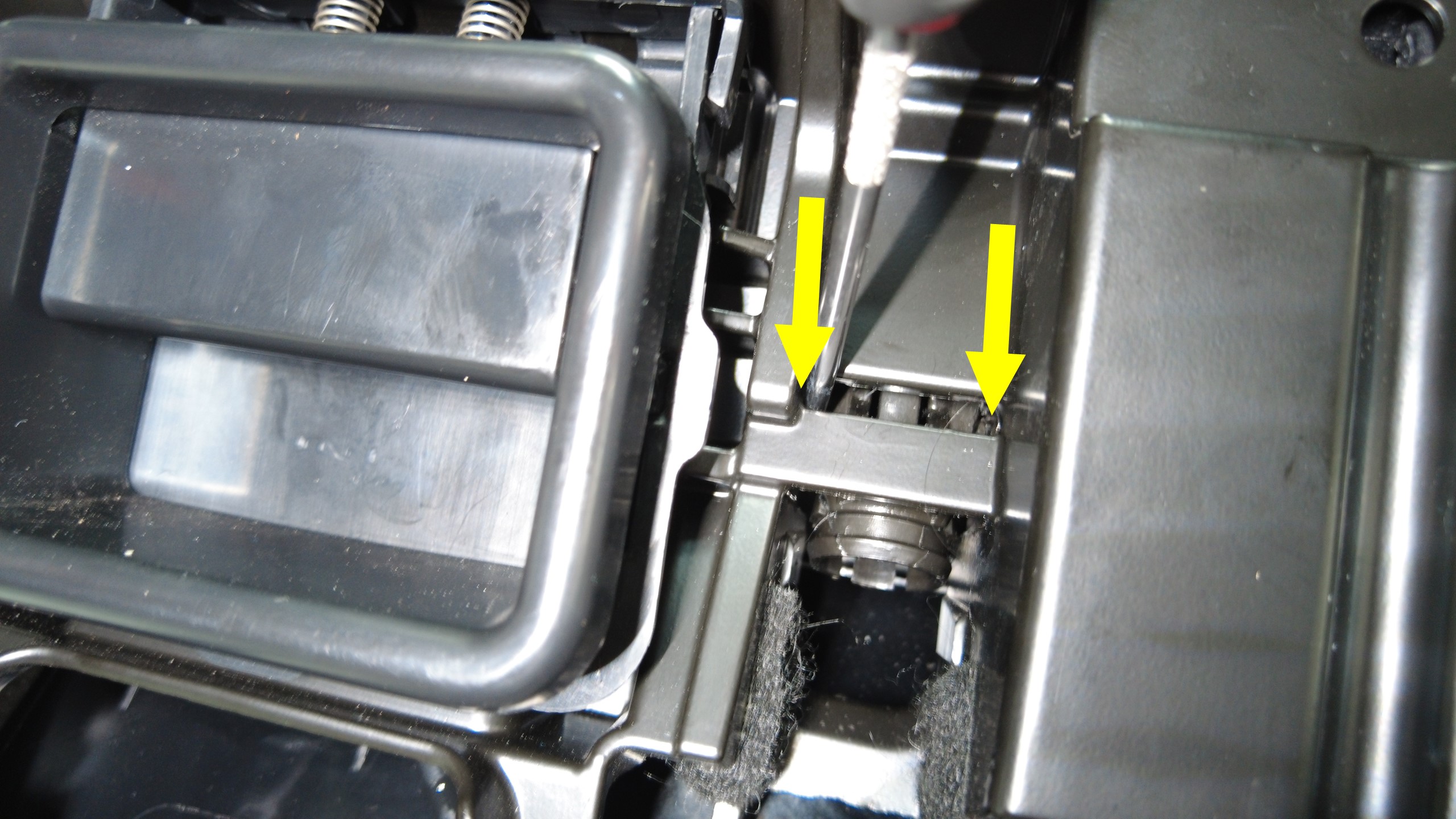

  9. Suelte los clips (5 uds.) que fijan el bastidor del respaldo del asiento central de la 2.ª fila al panel de cierre central de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deseche los clips después de retirarlos.

Instalar

  1. Instale clips nuevos (5 uds.) para sujetar el panel de cierre central de la 2.ª fila al bastidor del respaldo del asiento central de la 2.ª fila.
  2. Instale el conjunto de cierre de la 2.ª fila en el bastidor del asiento 20 de la 2.ª fila.
  3. Instale las abrazaderas del pivote del respaldo central Consulte 2nd Row - 5 - Seater Center Pivot Bracket Clamp (Remove and Replace).

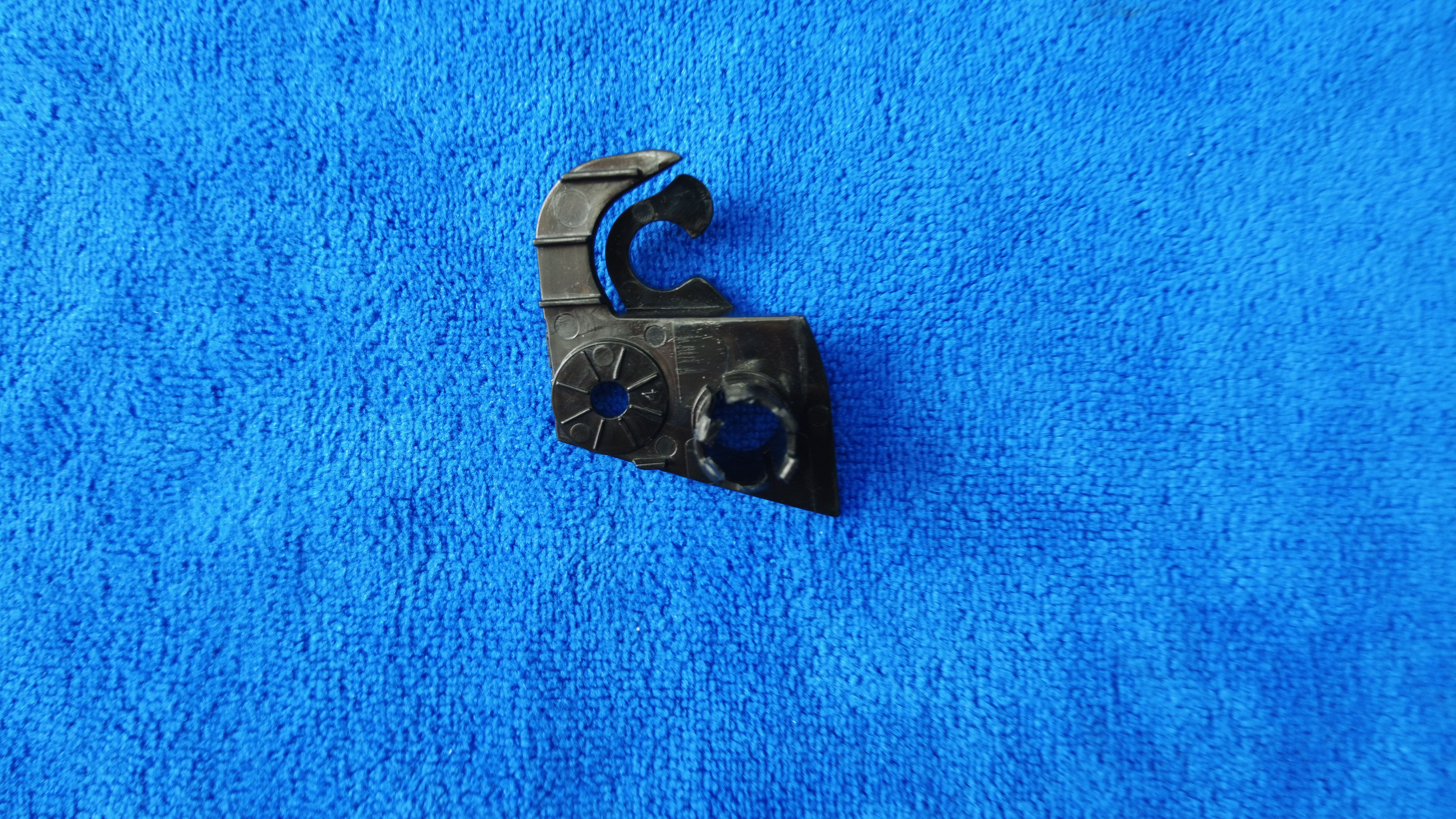

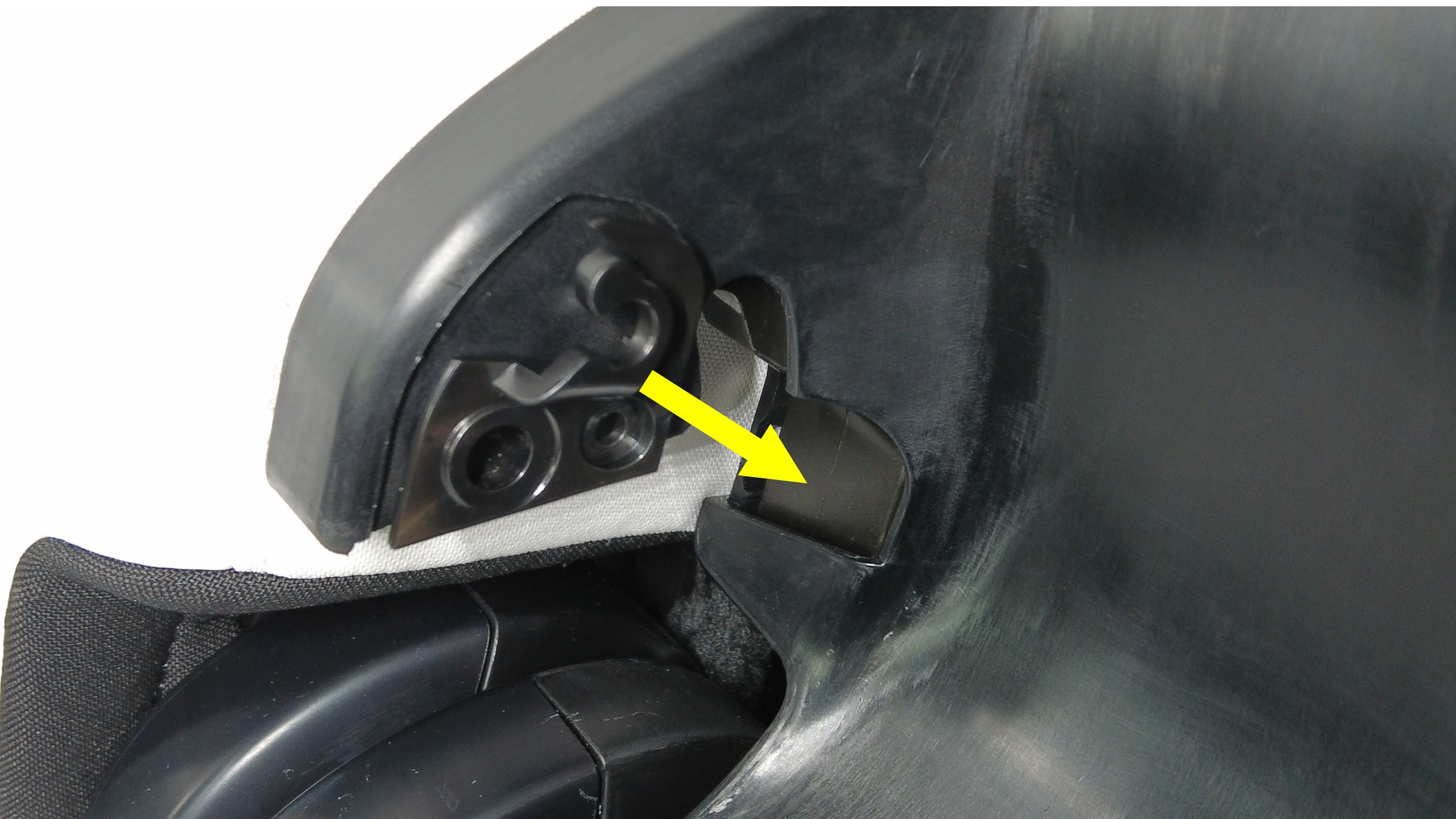

  4. Coloque un nuevo tope del reposabrazos (1518739-00-B) en el conjunto de cierre de la 2.ª fila y, a continuación, coloque el tornillo que fija el tope del reposabrazos derecho al conjunto de cierre de la 2.ª fila.
    3.8 Nm (2.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, 1/4" DR, PUNTA HEXAGONAL, T20 TORX
  5. Coloque un nuevo tope del reposabrazos (1518740-00-B) en el conjunto de cierre de la 2.ª fila y, a continuación, coloque el tornillo que fija el tope del reposabrazos izquierdo al conjunto de cierre de la 2.ª fila.
    3.8 Nm (2.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, 1/4" DR, PUNTA HEXAGONAL, T20 TORX
  6. Instale el reposabrazos de la 2.ª fila. Consulte 2nd Row Armrest - 5-Seater (Remove and Replace).

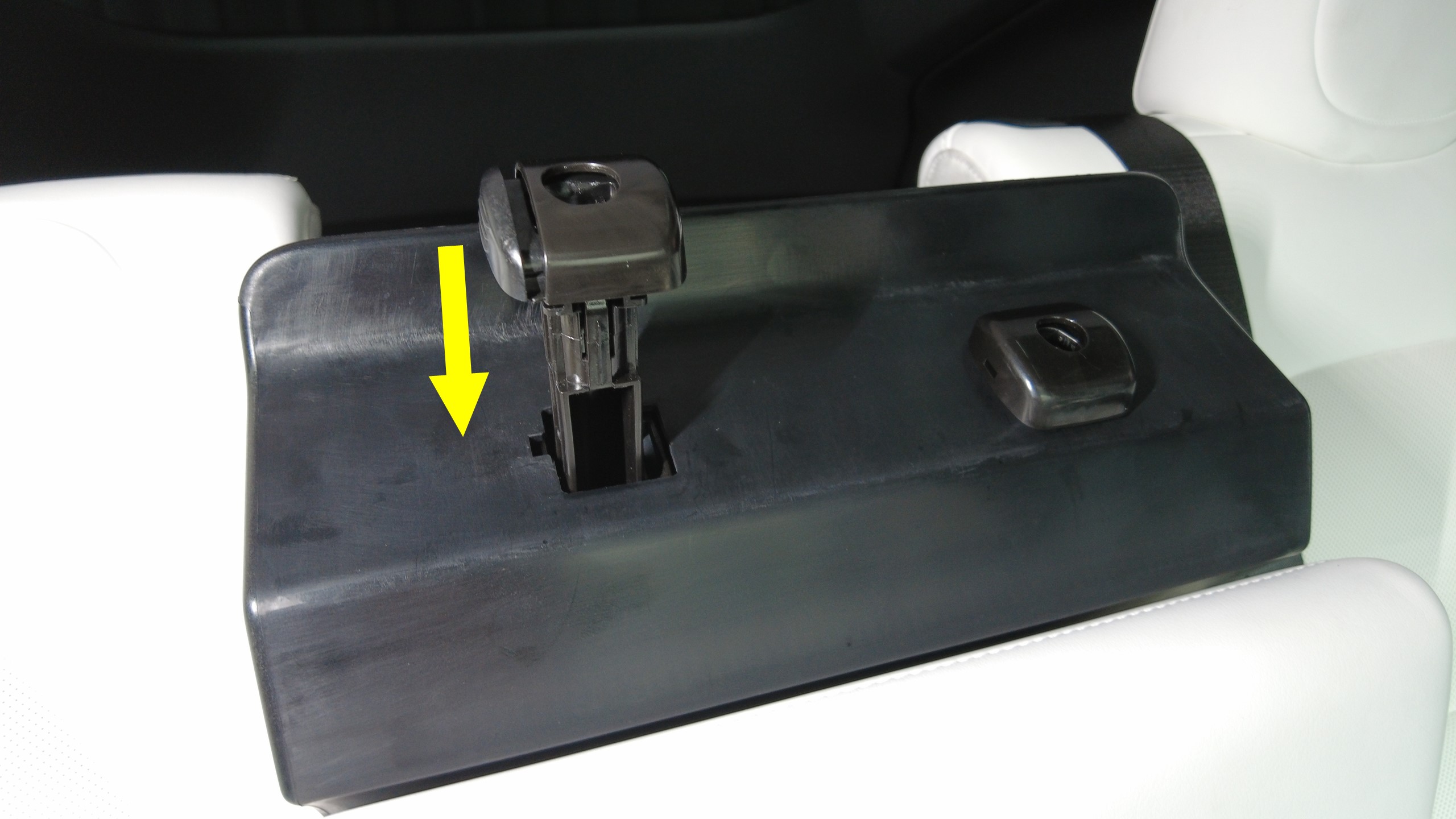

  7. Instale el bloqueo de la guía del reposacabezas izquierdo en el respaldo del asiento central de la 2.ª fila.

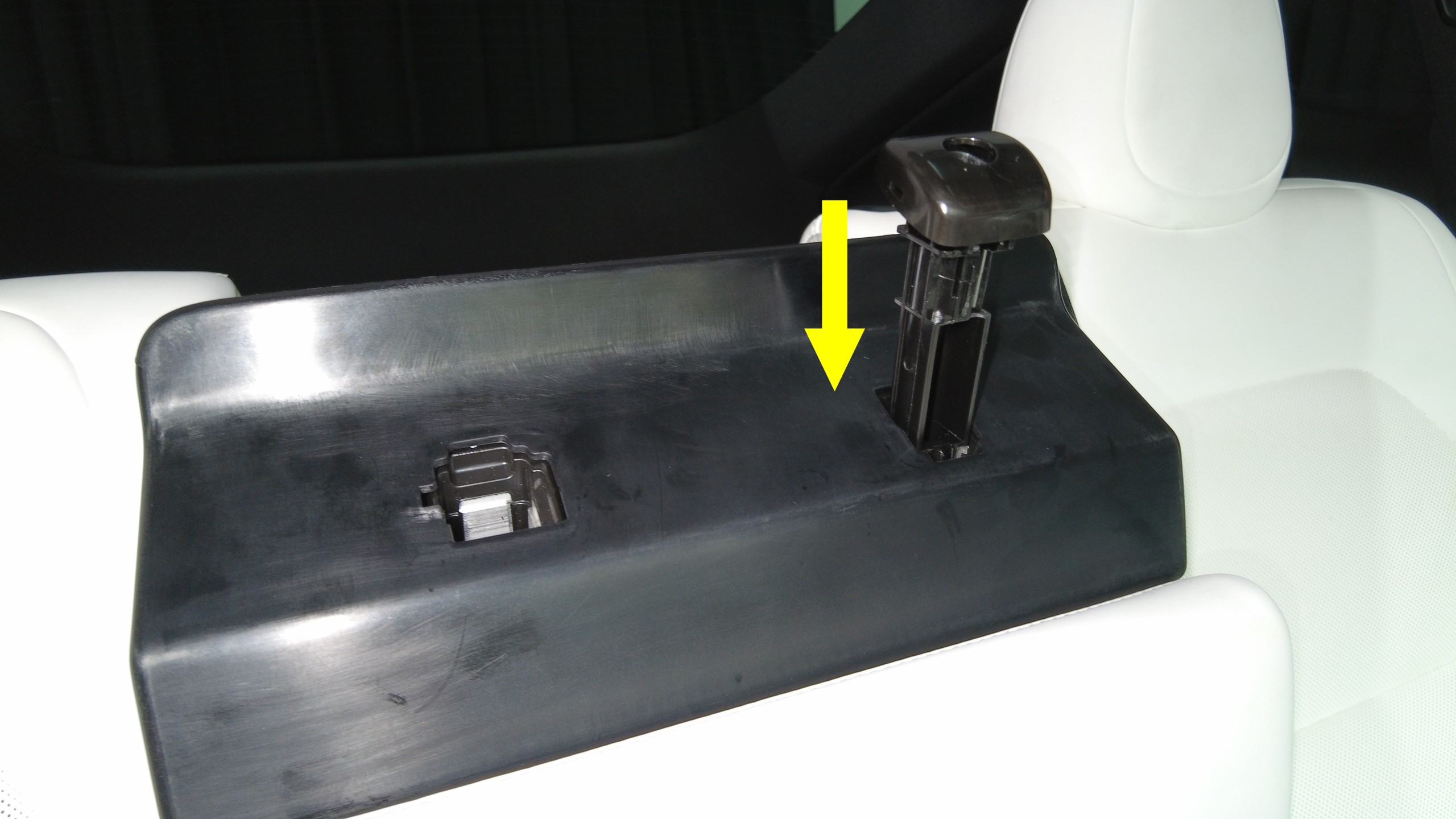

  8. Instale el bloqueo de la guía del reposacabezas derecho en el respaldo del asiento central de la 2.ª fila.
  9. Instale el reposacabezas central de la 2.ª fila. Consulte 2nd Row - Center Headrest (Remove and Replace).
