Freno de estacionamiento - Pinza - Trasero - Lado izquierdo (Desbloqueo)

Código de corrección 33051005 FRT 0.15 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

  • 1134520-00-A Herramienta de liberación del freno de estacionamiento electrónico

Liberación del freno de estacionamiento con el Modo de servicio

  1. Si es necesario, calce las ruedas.
  2. Habilite el Modo de servicio a través de la pantalla táctil. Consulte Modo de servicio.
  3. Desbloquee la puerta de enlace del vehículo para la comunicación de diagnóstico. Consulte Puerta de enlace (Desbloquear).

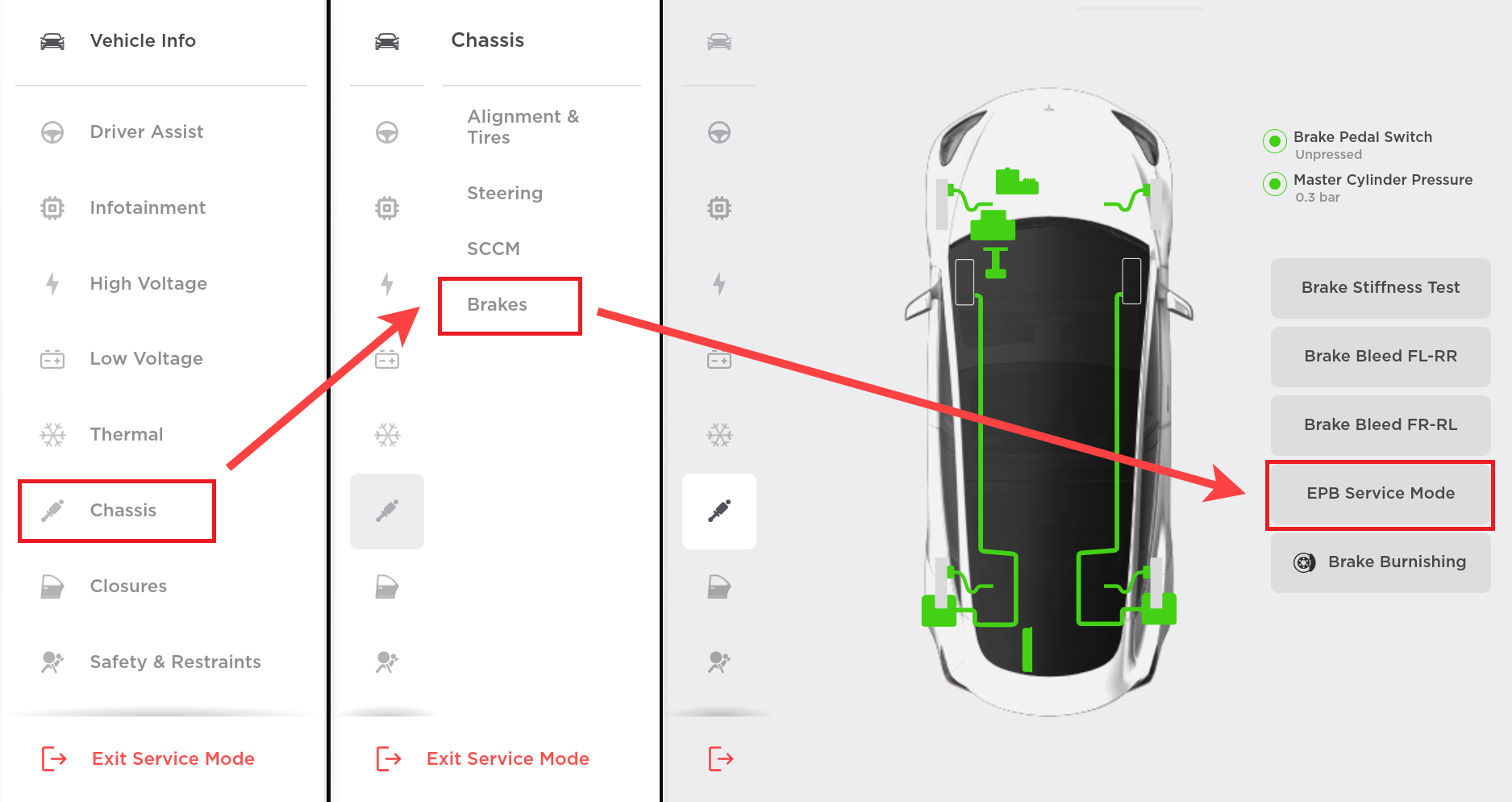

  4. En la pantalla táctil, en la sección de información del vehículo, toque Chasis, Frenos y, a continuación, toque Modo de servicio del EPB en el diagrama.

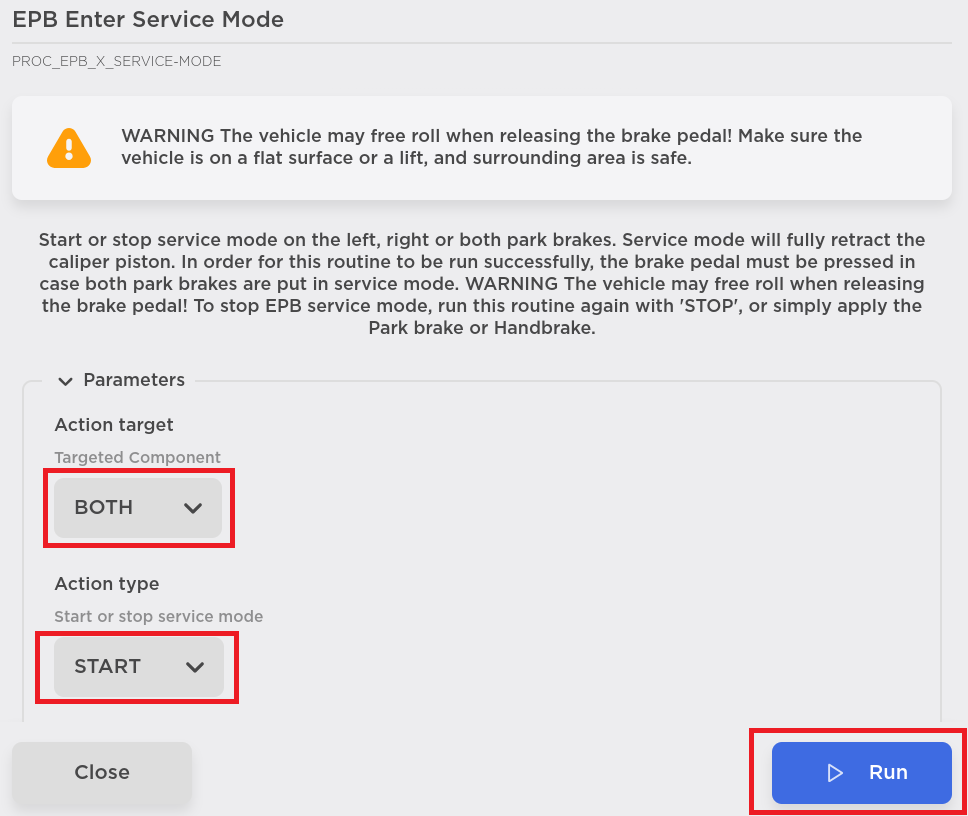

  5. Lea el texto mostrado y, en Parámetros, dentro del menú desplegable de objetivo de la acción, seleccione AMBOS y, en el menú desplegable de tipo de acción, seleccione INICIAR, y toque Ejecutar.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Para soltar el freno de estacionamiento en un lado del vehículo, seleccione IZQUIERDA o DERECHA.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    El vehículo podría moverse.
  6. El vehículo se encuentra ahora en el modo de servicio del EPB.
  7. Para desactivar el modo de servicio del EPB, cambie el vehículo a la posición de estacionamiento.

Liberación del freno de estacionamiento con Toolbox

  1. Si es necesario, calce las ruedas.
  2. Conecte un ordenador portátil con Toolbox 3 al vehículo. Consulte Toolbox (Conexión y desconexión).
  3. Mediante Toolbox 3:
    1. Seleccione la pestaña Acciones y busque "Modo de servicio del EPB".
    2. Seleccione la rutina ODIN PROC_EPB_X_SERVICE-MODEvia Toolbox: (link)via Service Mode:
      • Chassis ➜ Brakes ➜ EPB Service Mode
      • Chassis ➜ Brakes ➜ EPB Service Mode
      via Service Mode Plus: Drive Unit ➜ Rear Drive Unit Replacement ➜ Release / Re-Engage Emergency Parking Brake       y, a continuación, haga clic en el enlace de la rutina.
    3. En "Action_Target", seleccione AMBOS y, en "Action_Type", seleccione INICIAR.
    4. Haga clic en EJECUTAR y deje que finalice la rutina.
      Informational PurposesAn informational icon, calling your attention
      Nota
      Durante la rutina, mantenga pisado el pedal de freno.
      Informational PurposesAn informational icon, calling your attention
      Nota
      Para soltar el freno de estacionamiento en un lado del vehículo, seleccione IZQUIERDA o DERECHA en "Action_Target".
      Warning IconA warning icon, calling your attention to a possibly risky situation
      PRECAUCIÓN
      El vehículo podría moverse.
  4. El vehículo se encuentra ahora en el modo de servicio del EPB.
  5. Para desactivar el modo de servicio del EPB, cambie el vehículo a la posición de estacionamiento.

Suelte el freno de estacionamiento con la herramienta especial.

  1. Desmonte la rueda trasera izquierda. Consulte Conjunto de rueda (Desinstalación e instalación).
  2. Desenchufe el conector de la pinza del EPB trasero izquierdo.
  3. Retire el perno que fija el soporte del mazo de cables del EPB trasero izquierdo a la pinza trasera izquierda.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Extensión de 4 pulg.
    • Vaso de 10 mm
    • Destornillador de impacto/carraca sin cable
    • Llave de carraca/dinamométrica

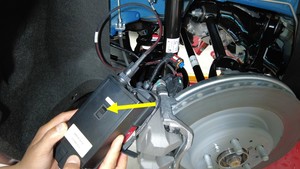

  4. Conecte la herramienta de liberación del freno de estacionamiento electrónico al conector de la pinza del freno de estacionamiento electrónico trasero izquierdo.

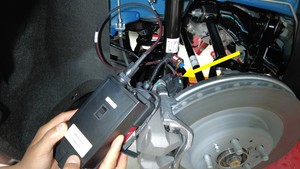

  5. Pulse el botón de liberación para soltar el freno de estacionamiento trasero izquierdo.
  6. Desconecte la herramienta de liberación del freno de estacionamiento electrónico del conector de la pinza del freno de estacionamiento electrónico trasero izquierdo.
  7. Coloque el perno que fija el soporte del mazo de cables del EPB trasero izquierdo a la pinza trasera izquierda.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Extensión de 4 pulg.
    • Vaso de 10 mm
    • Destornillador de impacto/carraca sin cable
    • Llave de carraca/dinamométrica
  8. Enchufe el conector de la pinza del EPB trasero izquierdo.
  9. Monte la rueda trasera izquierda. Consulte Conjunto de rueda (Desinstalación e instalación).
