Unidad de almacenamiento del vano del motor (Retirada y sustitución)

Código de corrección 1224010202 FRT 0.12 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

  • 2025-11-20: Se ha añadido una nota e imagen para mostrar la posición de la junta aerodinámica sobre ella unidad de almacenamiento del vano del motor.
  • 2025-11-20: Se ha actualizado el paso relativo a la instalación de la junta aerodinámica en la barra de luces delantera.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Unidad de almacenamiento del vano del motor (Retirada y sustitución)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos (4 uds.) que fijan la unidad de almacenamiento del vano del motor
5 Nm (3.7 lbs-ft)
  • Vaso de 10 mm
  • Extensión de 4 pulg.
  • Llave de carraca/dinamométrica
 Reutilizar

Retirar

  1. Extraiga el faldón trasero del vano del motor. Consulte Faldón del vano del motor - Parte trasera (Desinstalación y sustitución).
  2. Retire el panel de acceso. Consulte Access Panel (Remove and Replace).
  3. Retire los pernos (4 uds.) que sujetan la unidad de almacenamiento del vano del motor.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Extensión de 4 pulg.
    • Llave de carraca/dinamométrica
  4. Suelte los clips y las pestañas que sujetan la unidad de almacenamiento del vano del motor al vehículo y, a continuación, retire dicha unidad del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sustituya los clips si están rotos o falta alguno.

Instalar

  1. Coloque unidad de almacenamiento del vano del motor en el vehículo y asegure los clips y las pestañas que lo fijan.
    Informational PurposesAn informational icon, calling your attention
    Nota

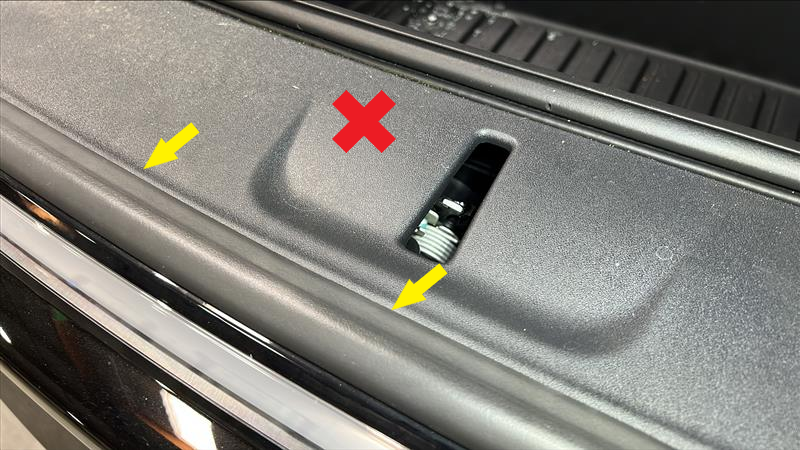

    Verifique que la junta aerodinámica esté colocada sobre el borde delantero del compartimento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sustituya los clips si están rotos o falta alguno.

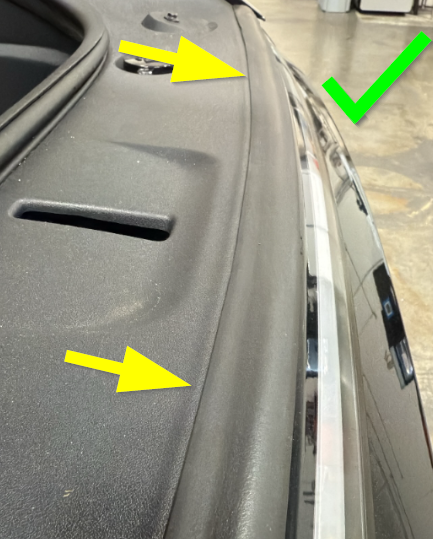

    Figura 1. Junta aerodinámica colocada sobre el borde delantero
  2. Utilice una herramienta de plástico para colocar la junta aerodinámica de la barra de luces delantera sobre el borde delantero del compartimento.
  3. Coloque los pernos (4 uds.) que fijan la unidad de almacenamiento del vano del motor.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Extensión de 4 pulg.
    • Llave de carraca/dinamométrica
  4. Instale el panel de acceso. Consulte Access Panel (Remove and Replace).
  5. Coloque el faldón trasero del vano del motor. Consulte Faldón del vano del motor - Parte trasera (Desinstalación y sustitución).
