CURTAIN AIRBAG - LEFT HAND (Remove and Replace)

Código de corrección 2001020102 FRT 1.15 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Asegúrese de que se ha desconectado la alimentación de baja tensión durante al menos 2 minutos antes de desconectar el mazo de cables de los componentes del sistema de sujeción suplementario (SRS), como el módulo de control de los sistemas de sujeción, los sensores, los airbags, etc. De lo contrario, pueden producirse comportamientos involuntarios del sistema de seguridad. Para obtener más información sobre las precauciones del SRS, consulte .
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Los componentes del sistema de sujeción suplementario (SRS) pueden ser peligrosos si no se manipulan correctamente. Para obtener más información sobre las precauciones del SRS, consulte .

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: CURTAIN AIRBAG - LEFT HAND (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos (5 uds.) que fijan el airbag de cortina izquierdo a la carrocería
9 Nm (6.6 lbs-ft)
  • Vaso de 10 mm
 Reutilizar

Retirar

  1. Retire el forro del techo. Consulte FRONT HEADLINER (Remove and Install).
  2. Desconecte la alimentación de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).

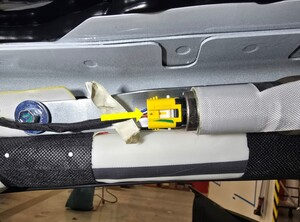

  3. Desenchufe el mazo de cables del conector del airbag de cortina izquierdo.

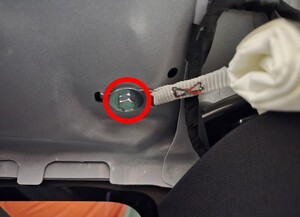

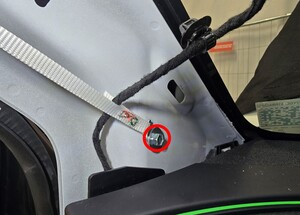

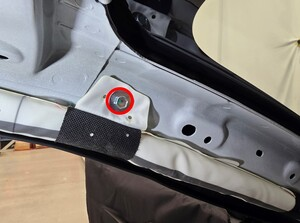

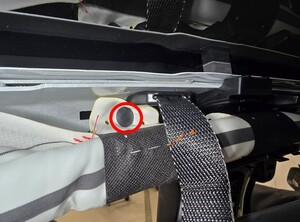

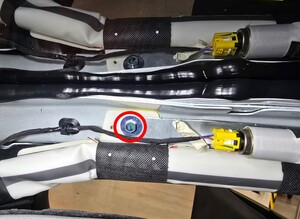

  4. Retire los pernos (5 uds.) que fijan el airbag de cortina izquierdo a la carrocería.
    Informational PurposesAn informational icon, calling your attention
    Nota
    NO utilice una herramienta de impacto para instalar estos pernos autorroscantes.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm

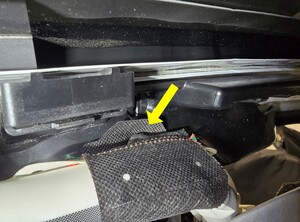

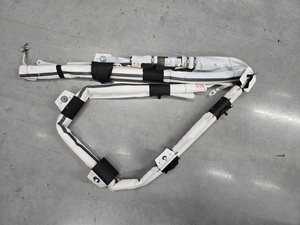

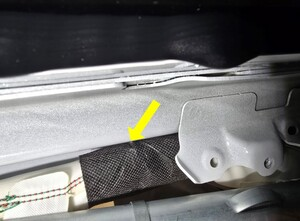

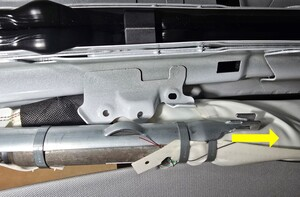

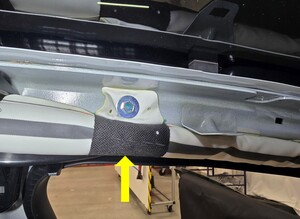

  5. Retire con cuidado los clips (7 uds.) que sujetan el airbag de cortina izquierdo al riel lateral, y tire del airbag hacia adelante para retirar el gancho y, a continuación, extraiga el airbag del vehículo.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si algún clip está dañado, el airbag debe sustituirse.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    El airbag debe manipularse siempre con el dispositivo de encendido; el dispositivo de encendido no debe dejarse nunca colgando.

Instalar

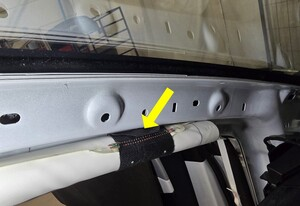

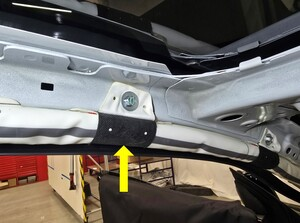

  1. Instale el airbag de cortina izquierdo en el raíl lateral y, a continuación, apriete con cuidado los clips (7 uds.) que sujetan el airbag al raíl lateral.
    Informational PurposesAn informational icon, calling your attention
    Nota

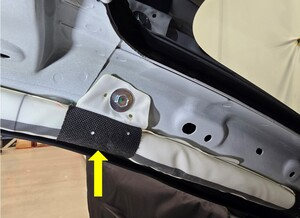

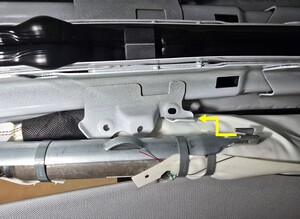

    Asegúrese de fijar completamente el gancho del airbag al vehículo.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si algún clip está dañado, el airbag debe sustituirse.

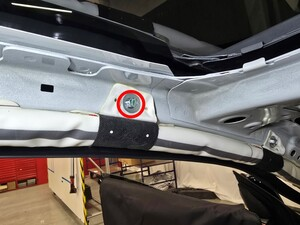

  2. Coloque y apriete a mano los pernos (5 uds.) que sujetan el airbag de cortina izquierdo a la carrocería.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de mantener el sintonizador y el airbag a una distancia segura y que no interfieren.
  3. Apriete los pernos (5 uds.) que fijan el airbag de cortina izquierdo a la carrocería.
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    NO utilice una herramienta de impacto para instalar estos pernos autorroscantes.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  4. Enchufe el mazo de cables en el conector del airbag de cortina izquierdo.
  5. Conecte la alimentación de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  6. Instale el forro del techo. Consulte FRONT HEADLINER (Remove and Install).
