Pack Contactor - High Voltage - Positive (Remove and Replace)

Código de corrección 1630012112 FRT 1.14 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 2025-06-18: Se ha actualizado el título y el FRT
  • 2025-06-04: Se agregó instrucción para ajustar a cero el medidor de resistencia Hioki antes de la medición.
  • 1057605-00-A Vaso, cuadradillo de 1/4", 10 mm, universal, aislamiento para alta tensión
  • 1076928-00-A Sondas de prueba - Hioki 9461
  • 1453448-01-A Kit, conjunto de multímetro digital, EXTECH 335
  • 1076927-00-A Comprobador Hioki
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Solo los técnicos que hayan completado todos los cursos de certificación requeridos pueden realizar este procedimiento. Tesla recomienda que los técnicos de proveedores de servicios externos realicen una formación equivalente antes de ejecutar este procedimiento. Para obtener más información sobre los requisitos de los técnicos de Tesla o detalles del temario para terceros, consulte Requisitos de certificación de alta tensión. Siempre que se manipule un cable, barra colectora o conexión de alta tensión, deben llevarse equipos de protección individual (EPI) y guantes aislantes para alta tensión con una clasificación nominal mínima de 0 (1000 V). En la nota técnica TN-15-92-003sobre los puntos de peligro de alta tensión, encontrará más información sobre seguridad.
Tabla 1. Especificaciones de apriete:Pack Contactor - High Voltage - Positive (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Perno que sujeta el contactor positivo del paquete a la barra colectora positiva
9 Nm (6.6 lbs-ft)
  • Trinquete aislado de 1/4 pulg. Estándar
  • Extensión aislada de 1/4 pulg. x 6 pulg.
  • Llave de vaso aislada de 1/4 pulg., hex. Estándar × 13 mm
  • Guantes de protección eléctrica
  • Guantes de protección eléctrica de clase 0
 Sustituir 1104475-00-F
Tuerca que sujeta el contactor positivo del terminal alto de la batería de alta tensión al terminal trasero del módulo 4
9 Nm (6.6 lbs-ft)
  • Trinquete aislado de 1/4 pulg. Estándar
  • Extensión aislada de 1/4 pulg. x 6 pulg.
  • Llave de vaso aislada de 1/4 pulg., hex. Estándar × 13 mm
  • Guantes de protección eléctrica
  • Guantes de protección eléctrica de clase 0
 Sustituir 1104654-00-B
Tuercas que sujetan el contactor positivo del paquete al compartimento auxiliar
8 Nm (5.9 lbs-ft)
  • LLAVE DINAMOMÉTRICA, 1/4 pulg. MICRÓMETRO
  • Guantes de protección eléctrica
  • EXTENSIÓN DE OSCILACIÓN, EXT .10.5' ESTRECHA 1/4DIA
  • VASO, CUADRADILLO DE 1/4 pulg., 10 mm, UNIV., AISLADO PARA ALTA TENSIÓN
  • Guantes de protección eléctrica de clase 0
  • CARRACA, CUADRADILLO DE 0,25 pulg., AISLAMIENTO PARA ALTA TENSIÓN
  • IMÁN DE RECOGIDA CON MANGO DE PLÁSTICO DE 18" FLEXIBLE
 Reutilizar
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Solo los técnicos que hayan completado todos los cursos de certificación requeridos pueden realizar este procedimiento. Tesla recomienda que los técnicos de proveedores de servicios externos realicen una formación equivalente antes de ejecutar este procedimiento. Para obtener más información sobre los requisitos de los técnicos de Tesla o detalles del temario para terceros, consulte Requisitos de certificación de alta tensión. Siempre que se manipule un cable, barra colectora o conexión de alta tensión, deben llevarse equipos de protección individual (EPI) y guantes aislantes para alta tensión con una clasificación nominal mínima de 0 (1000 V). En la nota técnica TN-15-92-003sobre los puntos de peligro de alta tensión, encontrará más información sobre seguridad.

Retirar

  1. Retire el dispositivo pirotécnico de desconexión de la batería. Consulta Pyro Disconnect - HV Battery (Remove and Replace).
  2. Instale el falso dispositivo pirotécnico de desconexión en el lugar donde se encontraba el dispositivo pirotécnico de desconexión de la batería.

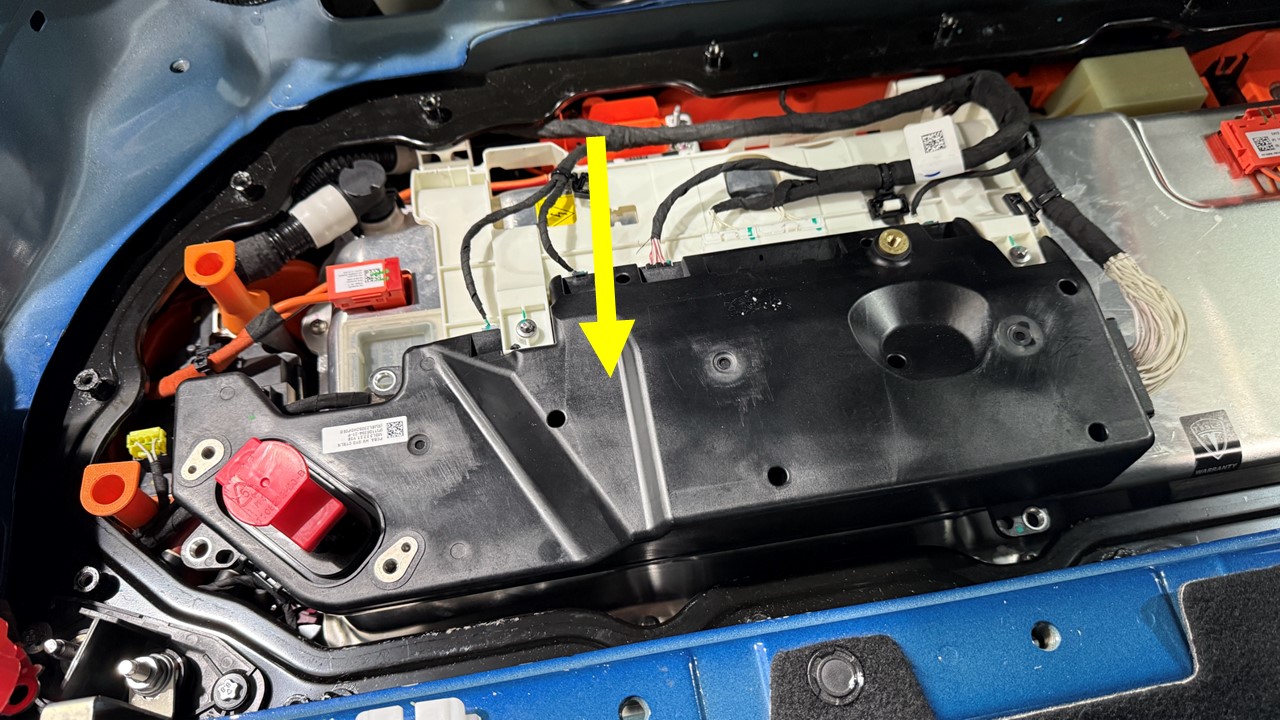

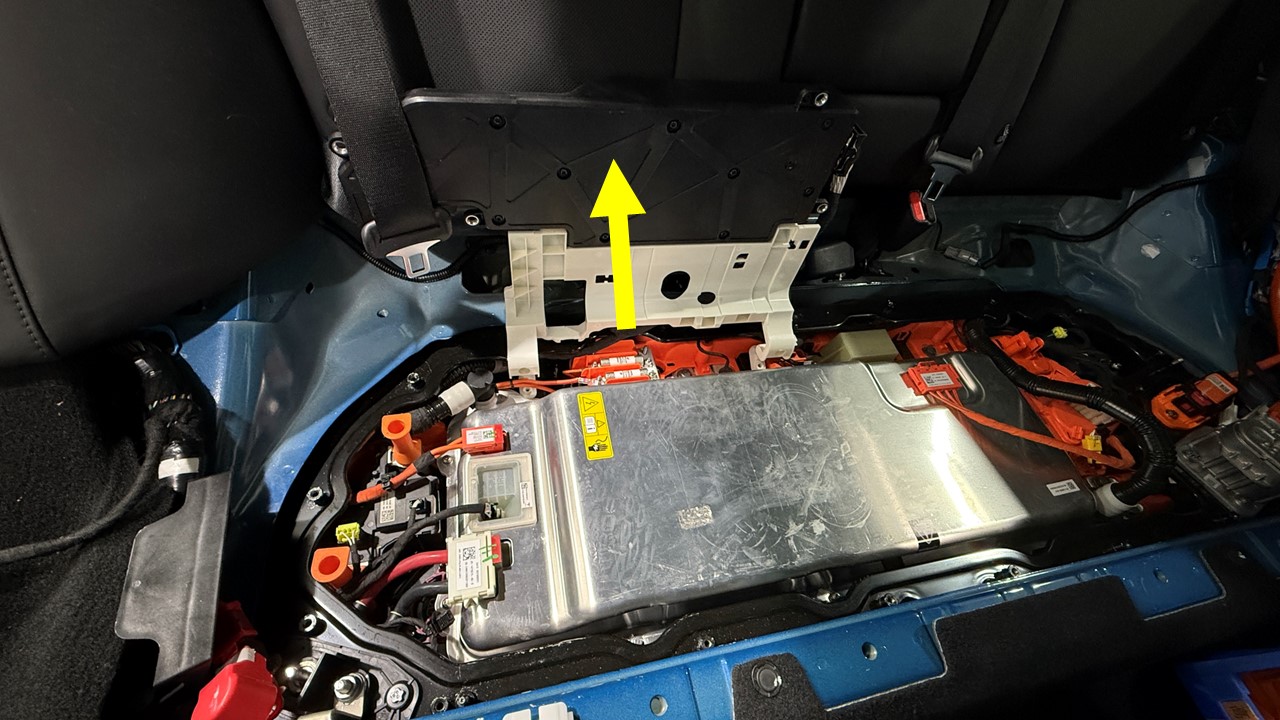

  3. Levante el controlador de alta tensión.

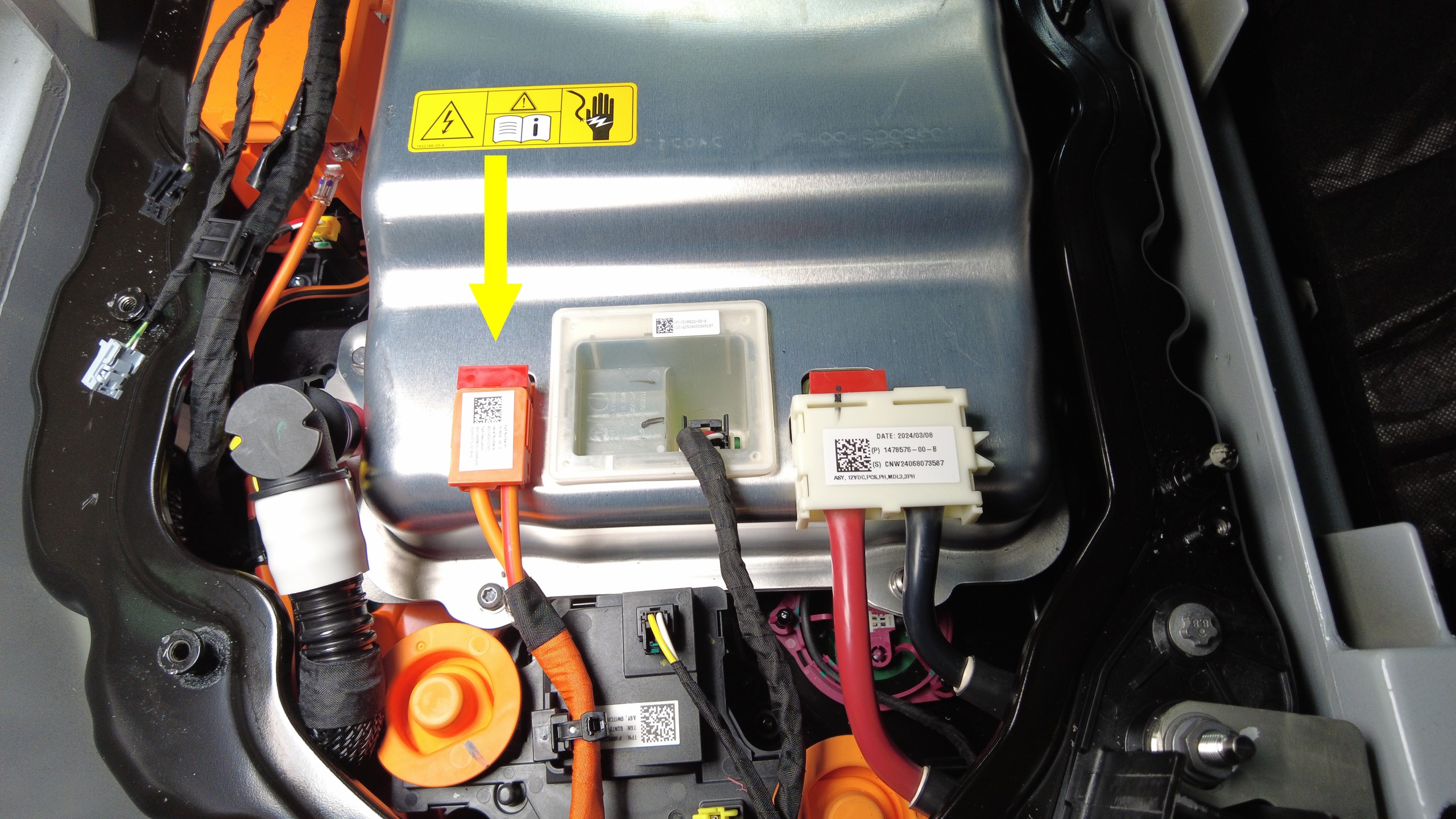

  4. Desenchufe el conector de alta tensión del PCS al bus de CC.
    Informational PurposesAn informational icon, calling your attention
    Nota

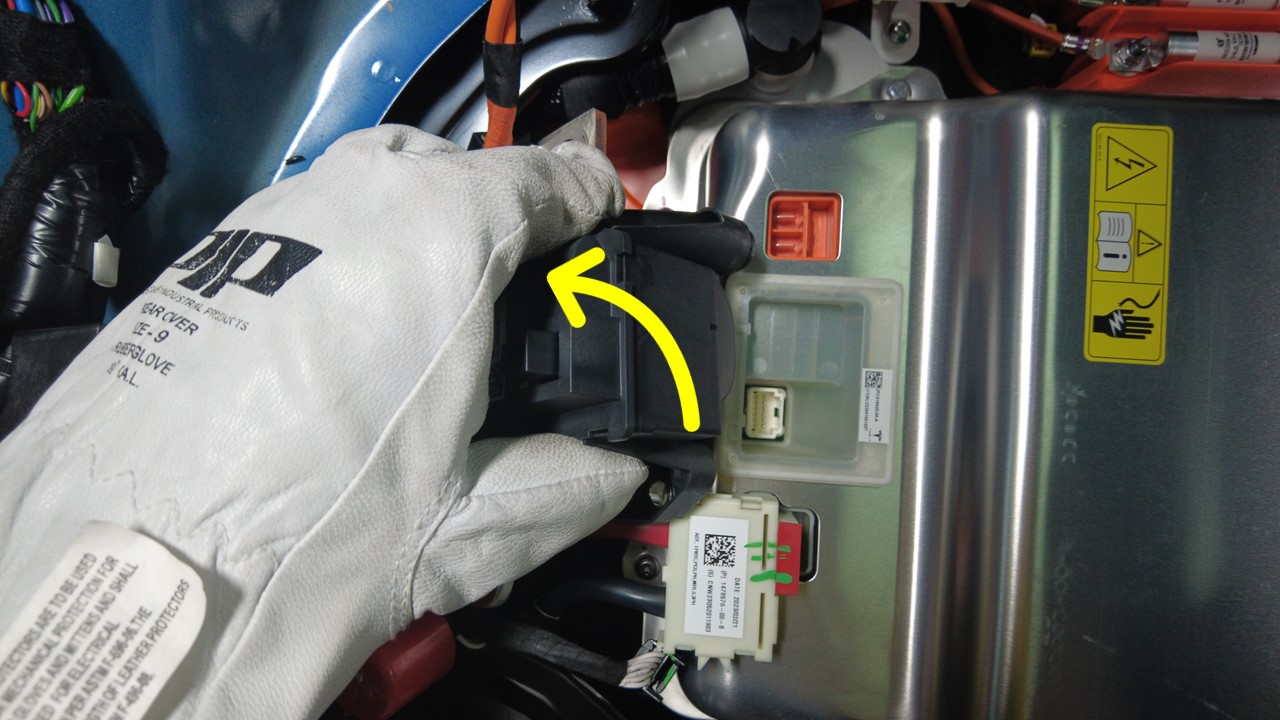

    Suelte la pestaña de bloqueo tirando de ella hacia arriba.
  5. Desenchufe el conector lógico del PCS.
  6. Desenchufe del PCS el conector de baja tensión del PCS.

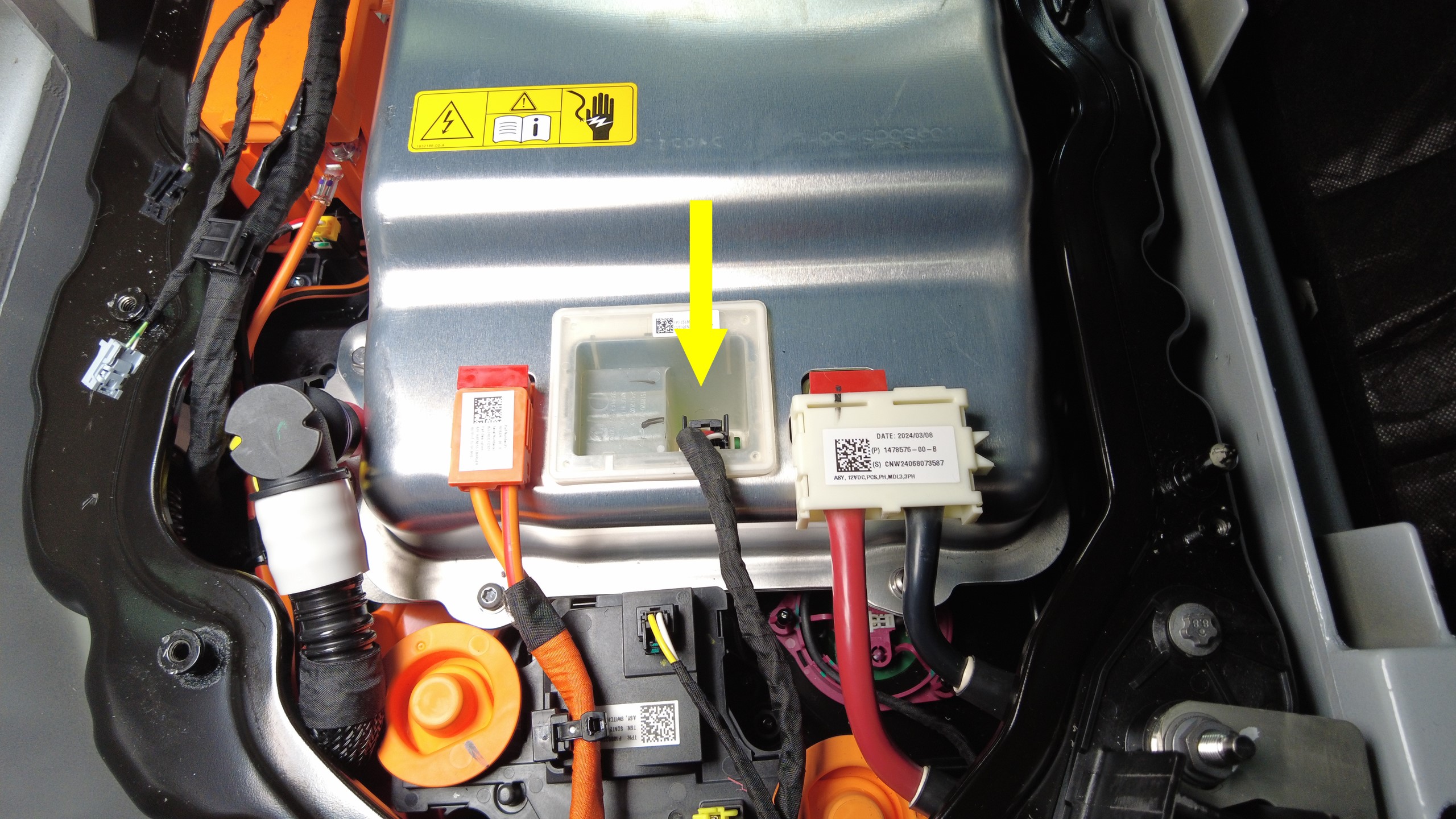

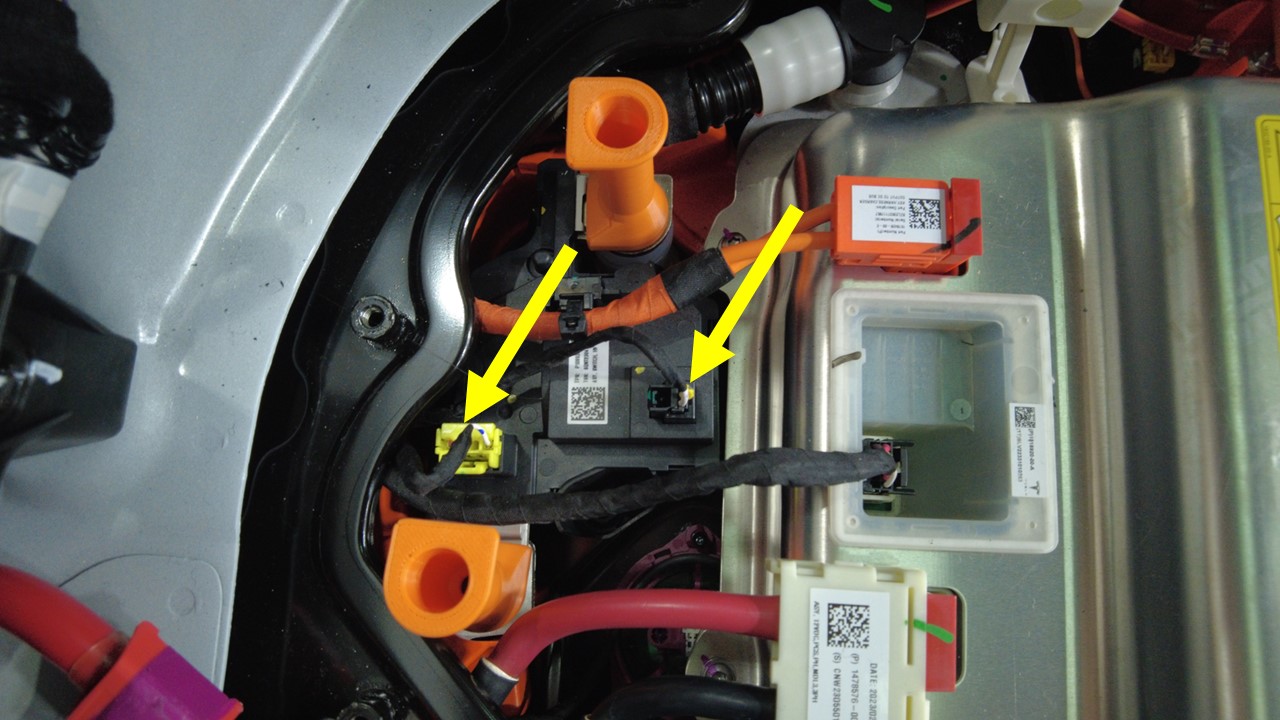

  7. Desenchufe los conectores del mazo de cables del compartimento auxiliar del contactor negativo del paquete.

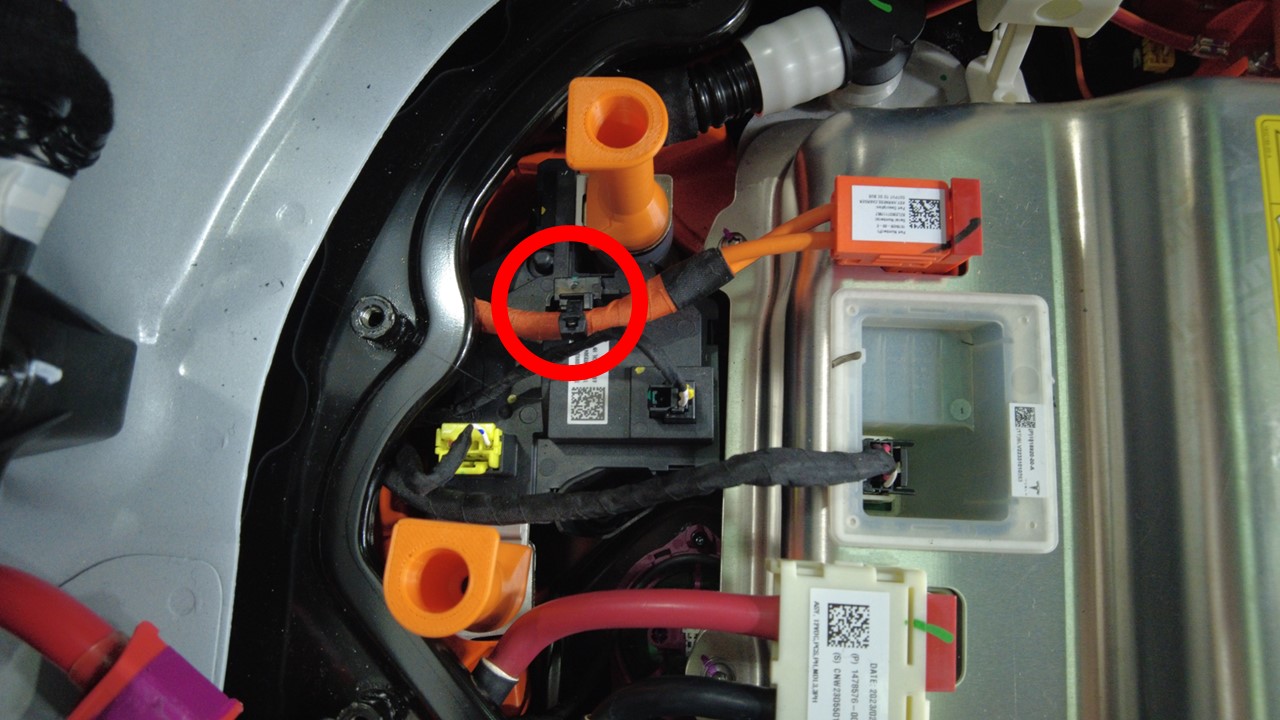

  8. Retire el clip del mazo de cables del compartimento auxiliar del contactor positivo del paquete.
  9. Retire los aislantes de la conexión de alta tensión del interruptor positivo de alta tensión.

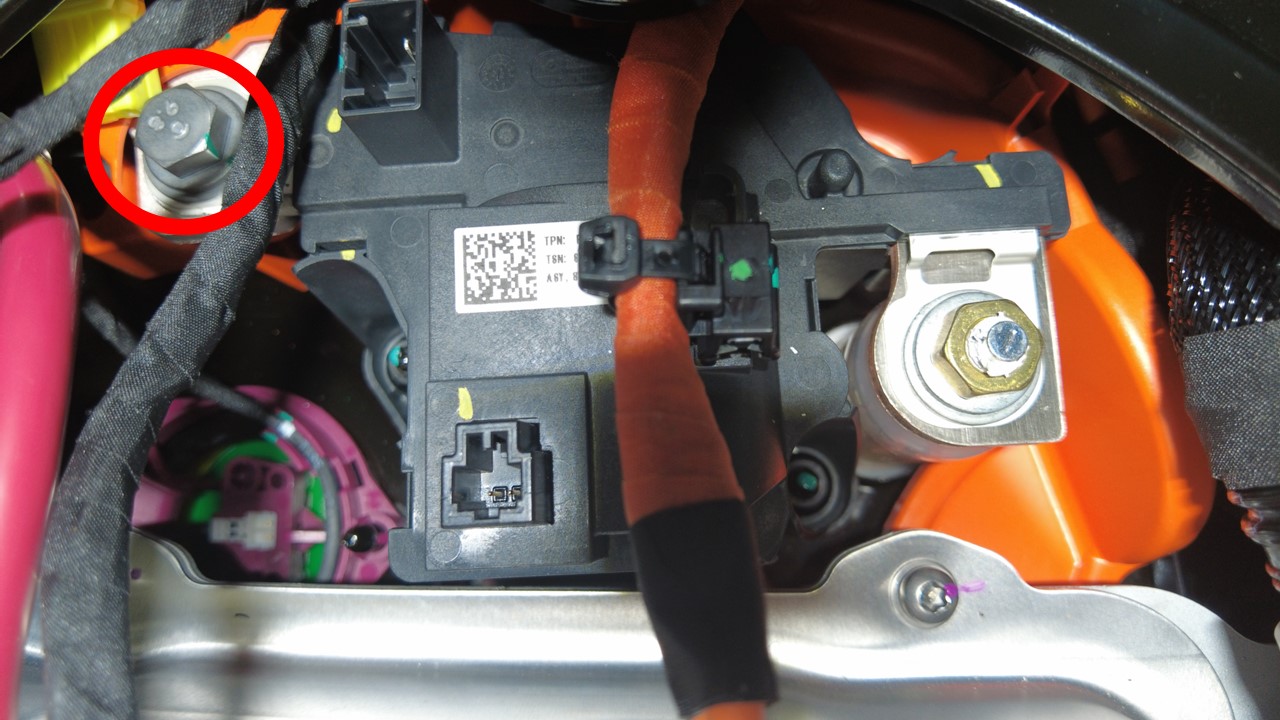

  10. Retire el perno que sujeta el contactor positivo del paquete a la barra colectora positiva.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Trinquete aislado de 1/4 pulg. Estándar
    • Extensión aislada de 1/4 pulg. x 6 pulg.
    • Llave de vaso aislada de 1/4 pulg., hex. Estándar × 13 mm
    • Guantes de protección eléctrica
    • Guantes de protección eléctrica de clase 0
  11. Retire y deseche la tuerca que sujeta el contactor positivo del paquete al terminal trasero del módulo 4.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Trinquete aislado de 1/4 pulg. Estándar
    • Extensión aislada de 1/4 pulg. x 6 pulg.
    • Llave de vaso aislada de 1/4 pulg., hex. Estándar × 13 mm
    • Guantes de protección eléctrica
    • Guantes de protección eléctrica de clase 0
  12. Retire las tuercas que sujetan el contactor positivo del paquete al compartimento auxiliar.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • LLAVE DINAMOMÉTRICA, 1/4 pulg. MICRÓMETRO
    • Guantes de protección eléctrica
    • EXTENSIÓN DE OSCILACIÓN, EXT .10.5' ESTRECHA 1/4DIA
    • VASO, CUADRADILLO DE 1/4 pulg., 10 mm, UNIV., AISLADO PARA ALTA TENSIÓN
    • Guantes de protección eléctrica de clase 0
    • CARRACA, CUADRADILLO DE 0,25 pulg., AISLAMIENTO PARA ALTA TENSIÓN
    • IMÁN DE RECOGIDA CON MANGO DE PLÁSTICO DE 18" FLEXIBLE

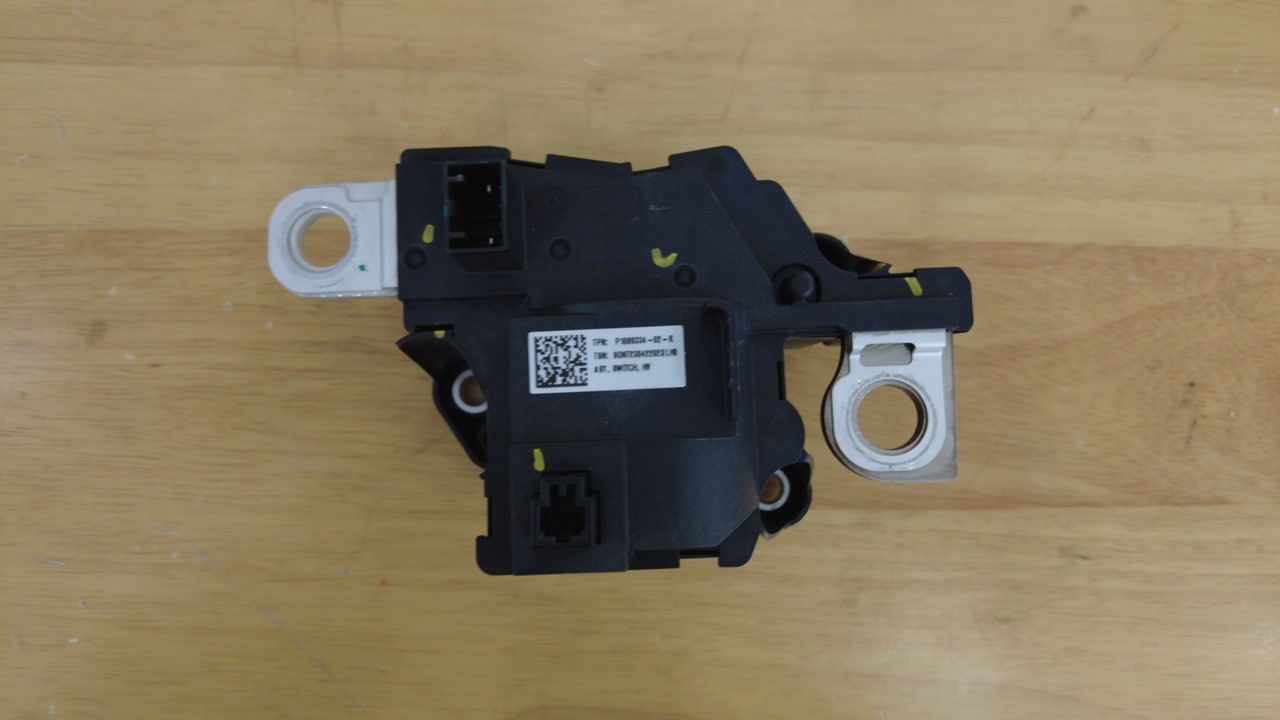

  13. Quite los pasadores guía (2 uds.) para retirar el contactor positivo del paquete del compartimento auxiliar.

Instalar

  1. Coloque el contactor positivo del paquete en el compartimento auxiliar para su instalación.

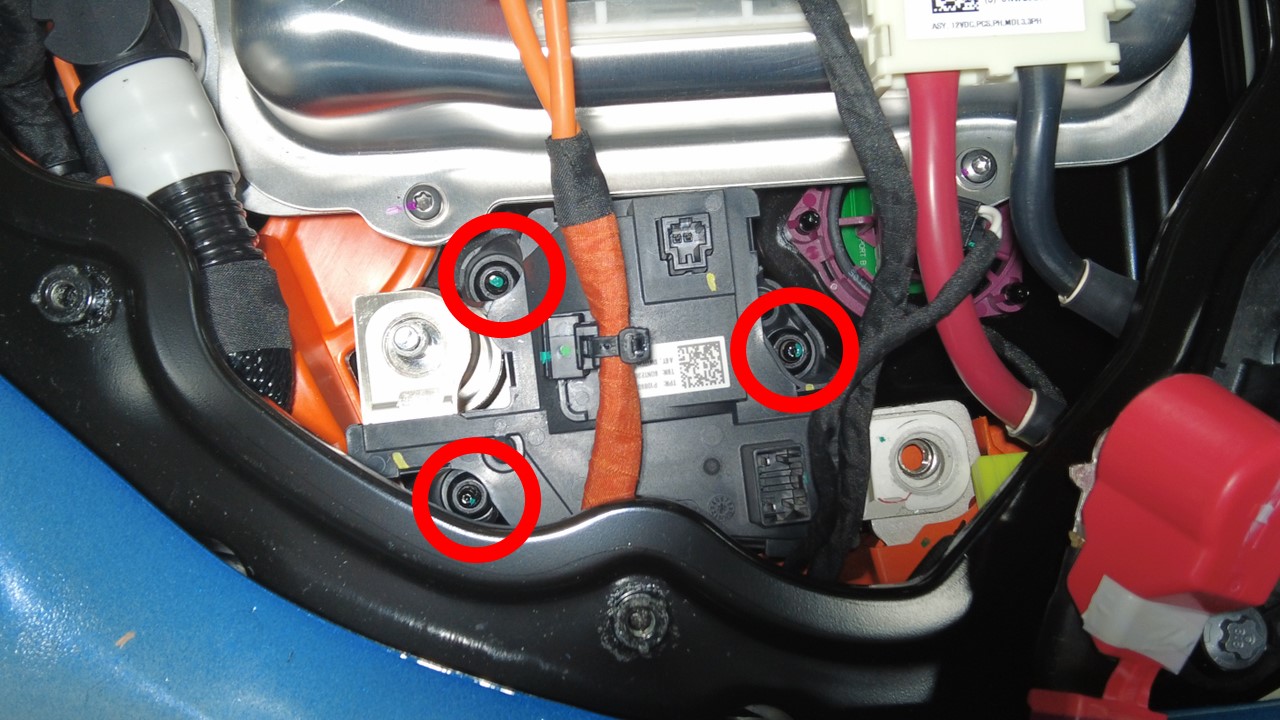

  2. Instale las tuercas (3 uds.) que sujetan el contactor positivo del paquete al compartimento auxiliar y, a continuación, márquelas después de apretarlas.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • LLAVE DINAMOMÉTRICA, 1/4 pulg. MICRÓMETRO
    • Guantes de protección eléctrica
    • EXTENSIÓN DE OSCILACIÓN, EXT .10.5' ESTRECHA 1/4DIA
    • VASO, CUADRADILLO DE 1/4 pulg., 10 mm, UNIV., AISLADO PARA ALTA TENSIÓN
    • Guantes de protección eléctrica de clase 0
    • CARRACA, CUADRADILLO DE 0,25 pulg., AISLAMIENTO PARA ALTA TENSIÓN
    • IMÁN DE RECOGIDA CON MANGO DE PLÁSTICO DE 18" FLEXIBLE
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice un imán aislado según sea necesario para colocar las tuercas en los espárragos. El número de tuercas de los vehículos más nuevos puede variar.

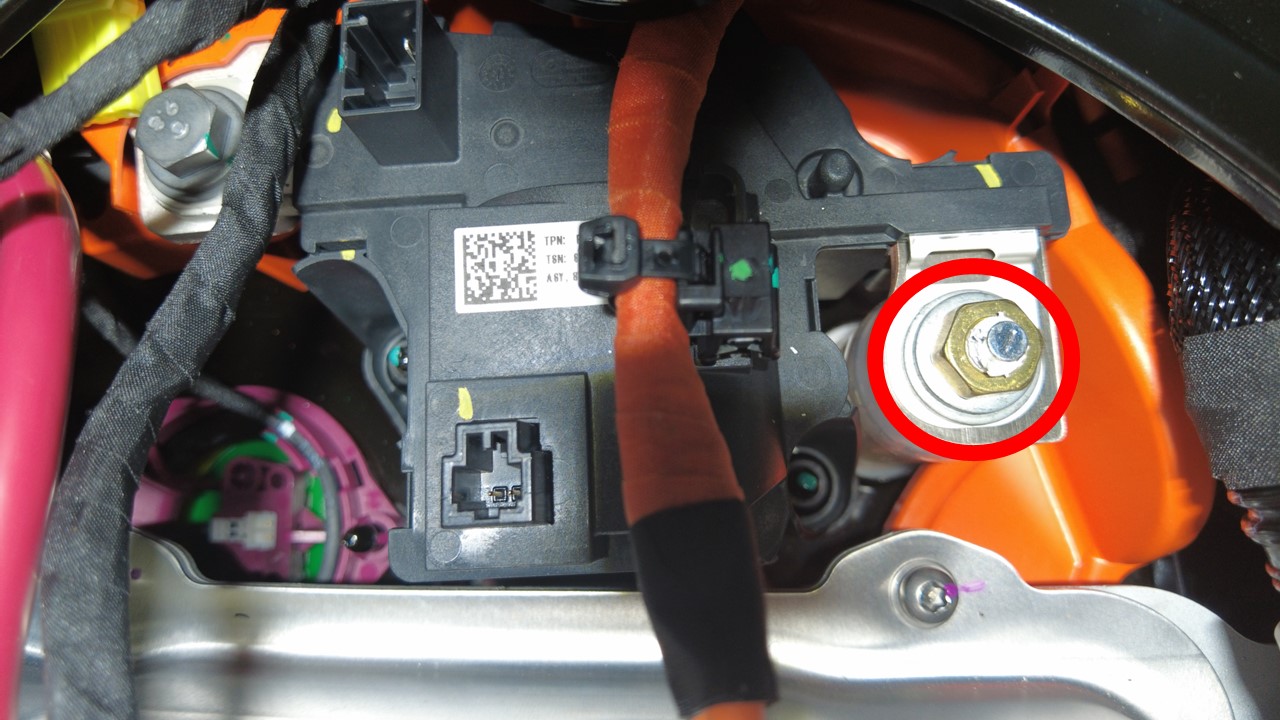

  3. Instale el perno que sujeta el contactor positivo del paquete a la barra colectora positiva.
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Trinquete aislado de 1/4 pulg. Estándar
    • Extensión aislada de 1/4 pulg. x 6 pulg.
    • Llave de vaso aislada de 1/4 pulg., hex. Estándar × 13 mm
    • Guantes de protección eléctrica
    • Guantes de protección eléctrica de clase 0
  4. Instale la tuerca que sujeta el contactor positivo del paquete del terminal alto de la batería de alta tensión al terminal trasero del módulo 4.
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Trinquete aislado de 1/4 pulg. Estándar
    • Extensión aislada de 1/4 pulg. x 6 pulg.
    • Llave de vaso aislada de 1/4 pulg., hex. Estándar × 13 mm
    • Guantes de protección eléctrica
    • Guantes de protección eléctrica de clase 0
  5. Realice un ajuste a cero del medidor de resistencia Hioki. Consulta Medidor de resistencia (Ajuste a cero).

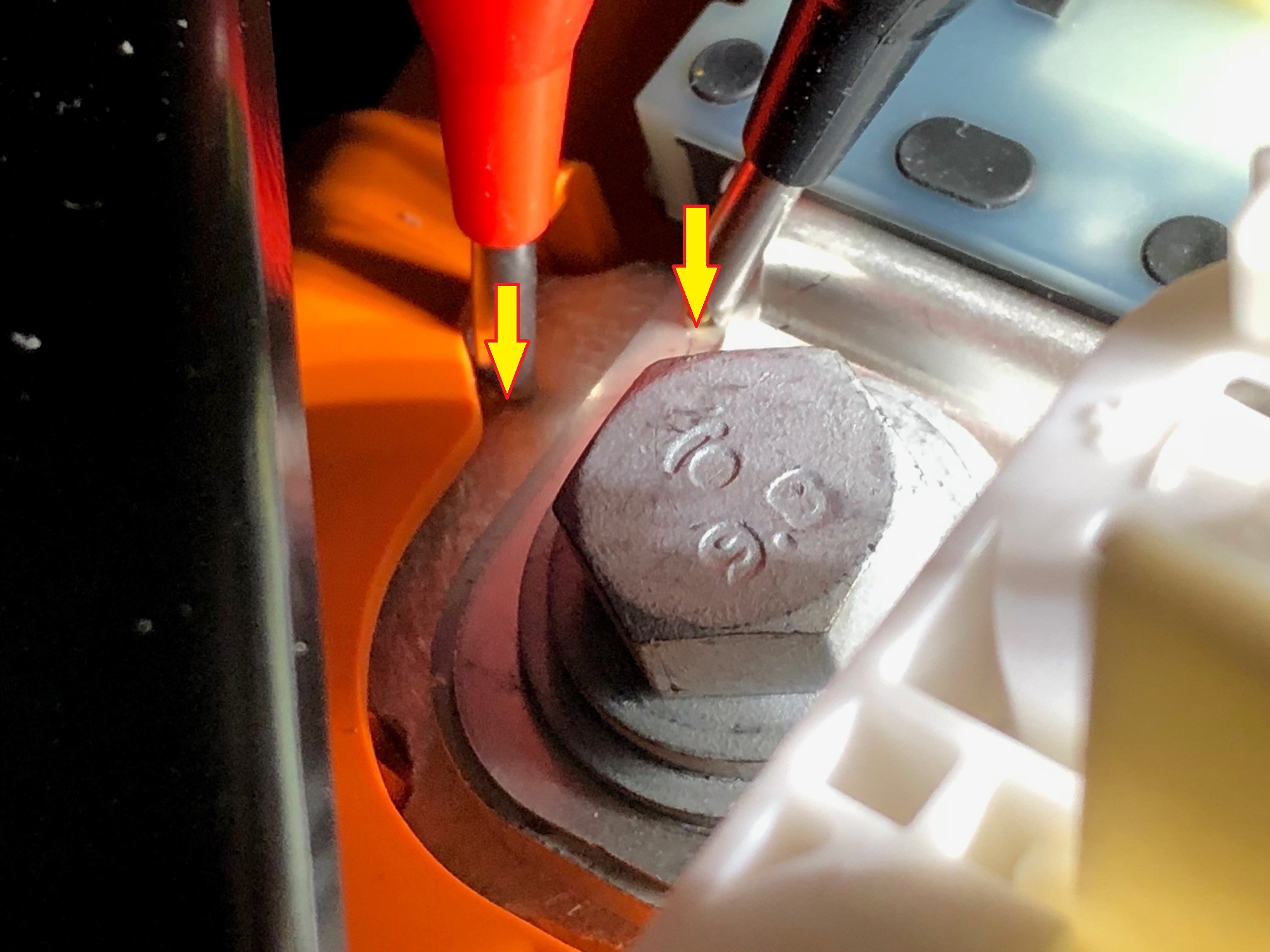

  6. Haga la prueba de impedancia de Hioki en la junta de alta tensión entre el contactor negativo del paquete y la barra colectora negativa de la conexión de CC.
    • Si la resistencia de la junta de alta tensión es superior a 0,060 mΩ (60 μΩ), se considera excesiva. Retire la fijación, limpie la zona con alcohol isopropílico, vuelva a instalar la fijación y repita la prueba.
    • Si la resistencia es inferior a 0,020 mΩ (20 μΩ), vuelva a colocar las sondas y mida de nuevo.

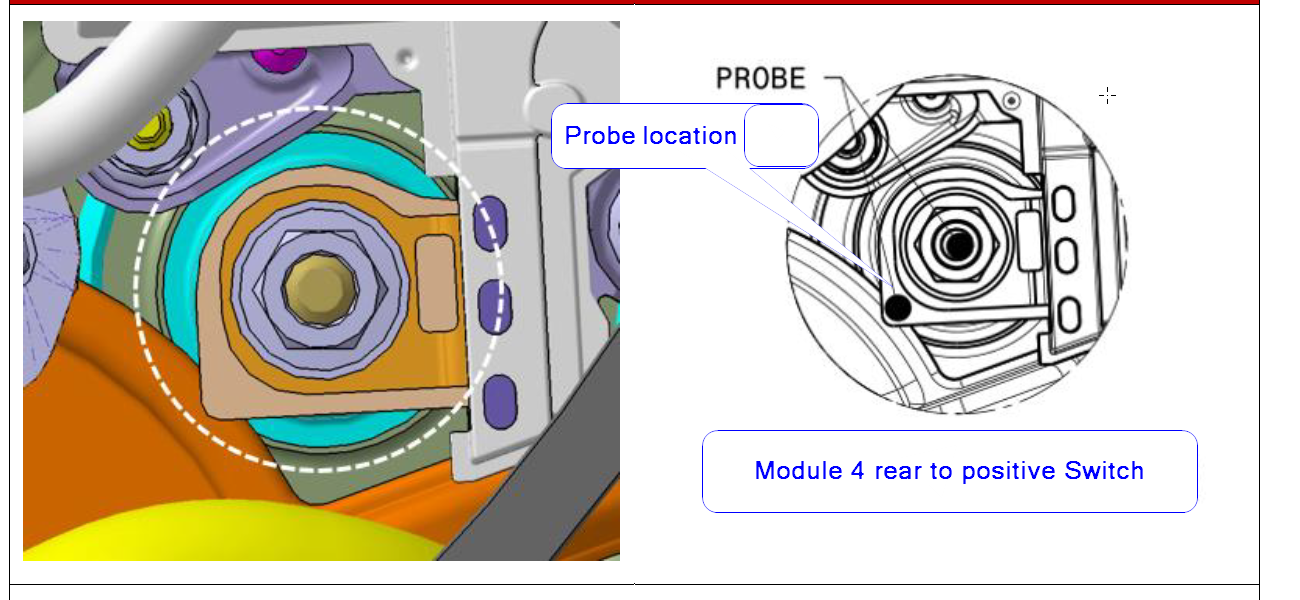

  7. Realice la prueba de impedancia Hioki en el contactor negativo del paquete conectado al terminal trasero del módulo 1
    Informational PurposesAn informational icon, calling your attention
    Nota
    La impedancia máxima aceptable es de 110 μΩ.
  8. Instale los aislantes de la conexión de alta tensión en el contactor positivo del paquete.
  9. Instale el clip del mazo de cables del compartimento auxiliar en el contactor positivo del paquete.
  10. Enchufe los conectores del mazo de cables del compartimento auxiliar al contactor positivo del paquete.
  11. Enchufe al PCS el conector de baja tensión del PCS.
  12. Enchufe el conector de alta tensión del bus de CC al PCS.
    Informational PurposesAn informational icon, calling your attention
    Nota

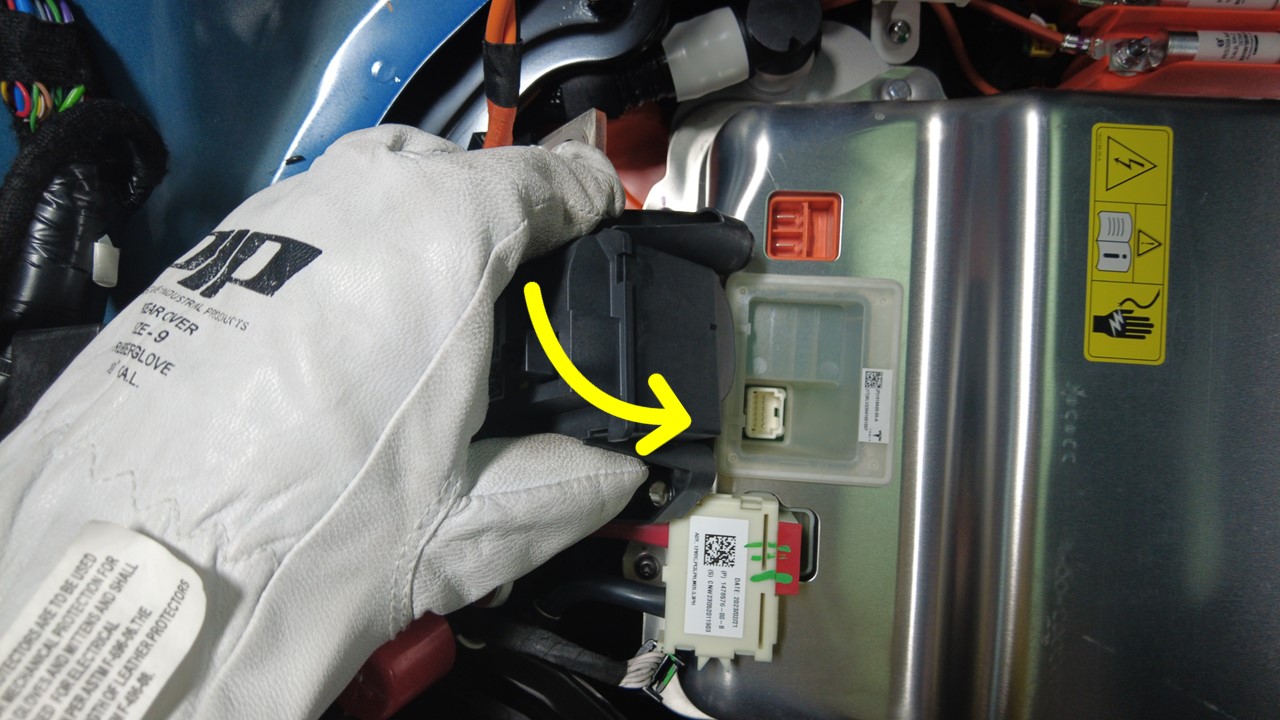

    Empuje el conector hacia abajo y, a continuación, presione la pestaña de bloqueo hacia abajo para instalar el conector. Asegúrese de que el conector esté completamente asentado.
  13. Baje el controlador de alta tensión para colocarlo de nuevo en su posición.
  14. Coloque el dispositivo pirotécnico de desconexión de la batería. Consulta Pyro Disconnect - HV Battery (Remove and Replace).
  15. Suba todas las ventanillas y cierre todas las puertas.
