Insulator - Lower - Fastcharge - PN Prefixed with 2xx (Remove and Replace)

Código de corrección 1630022102 FRT 1.56 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Insulator - Lower - Fastcharge (Remove and Replace) / Fast Charge Contactor - High Voltage Battery (Remove and Replace) / Insulator - Lower - Fastcharge - PN Prefixed with 2xx (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos (3 uds.) que fijan el aislante inferior de carga rápida al contactor de carga rápida
5.5 Nm (4.1 lbs-ft)
  • CARRACA, CUADRADILLO DE 0,25 pulg., AISLAMIENTO PARA ALTA TENSIÓN
  • VASO, CUADRADILLO DE 1/4", TORX EXTERNAL E8 - 1115113-00-B
 Reutilizar

Retirar

  1. Retire del conjunto del contactor de carga rápida la barra colectora positiva de la conexión de CC. Consulte Busbar - Fast Charge Contactor to DC Bus - Positive - PN Prefixed with 2xx (Remove and Replace).
  2. Retire del conjunto del contactor de carga rápida la barra colectora negativa de la conexión de CC. Consulte Busbar - Fast Charge Contactor to DC Bus - Negative - PN Prefixed with 2xx (Remove and Replace).

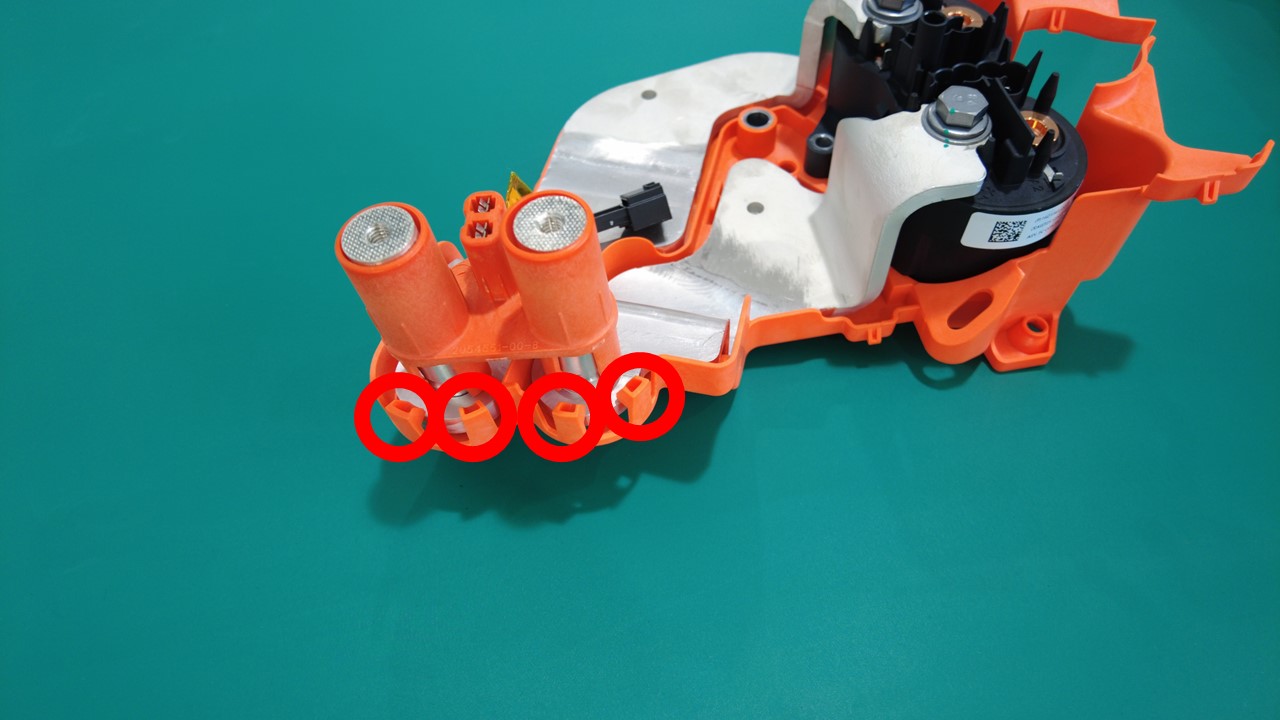

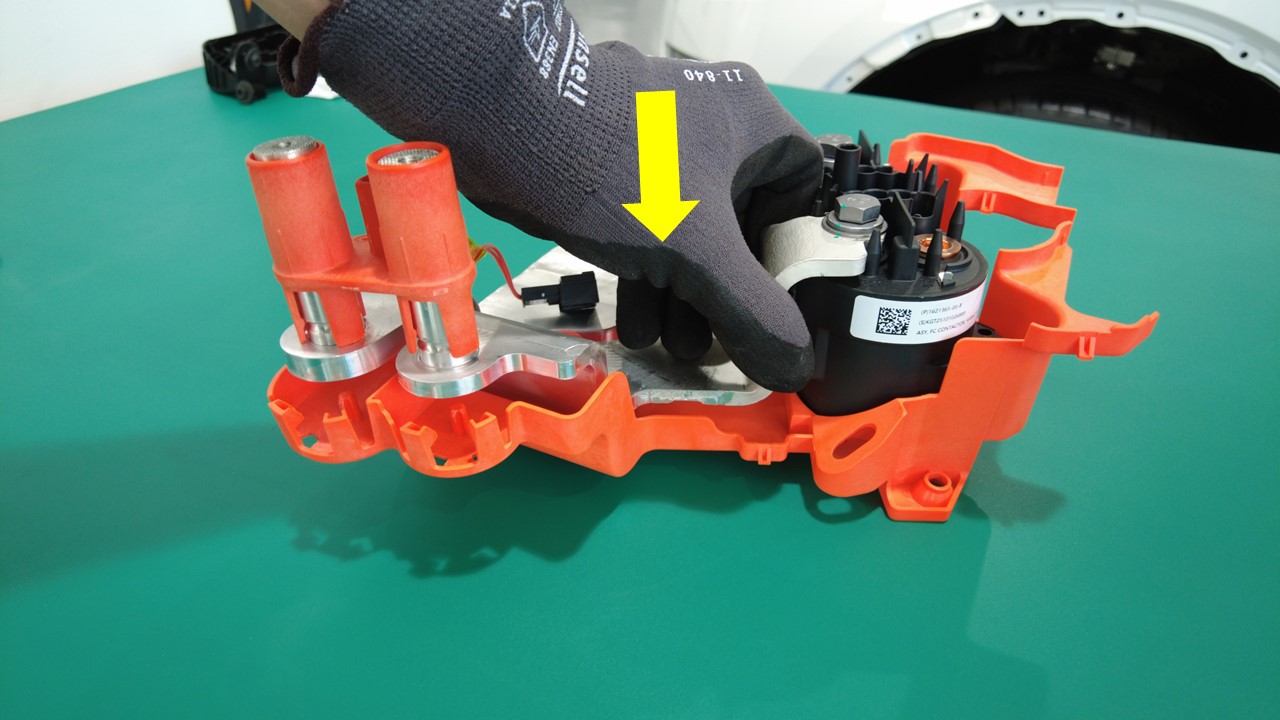

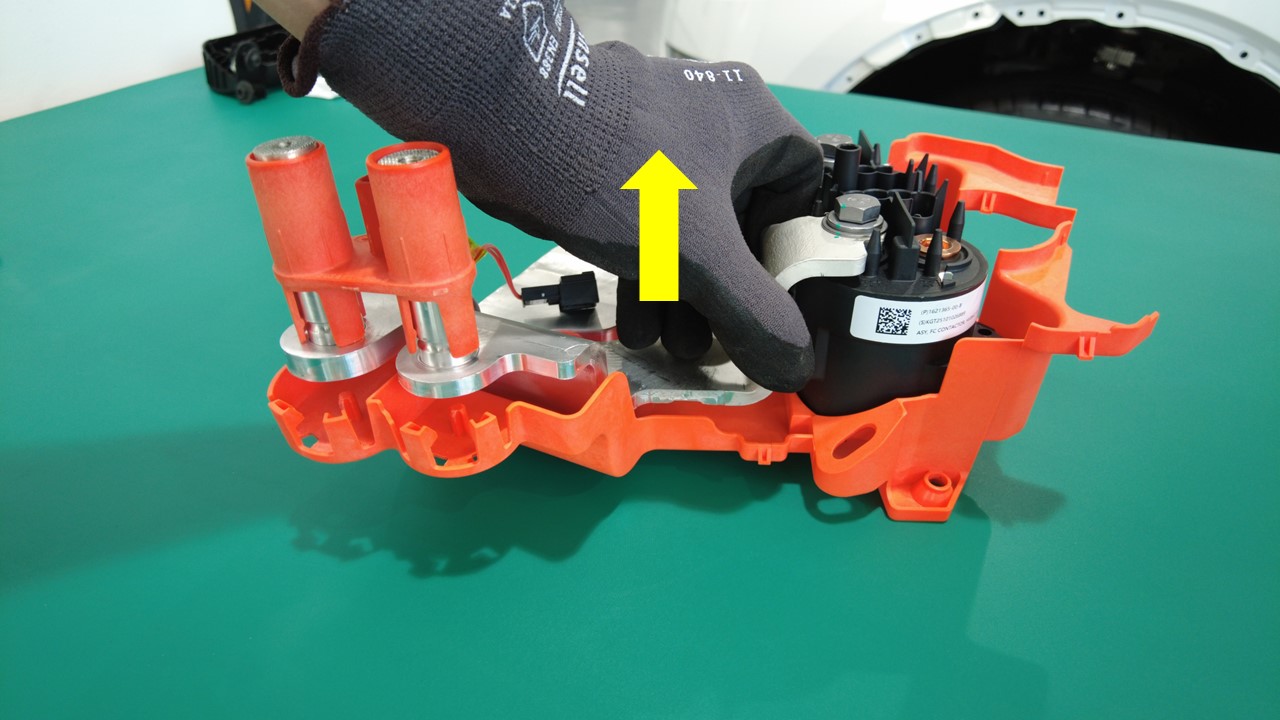

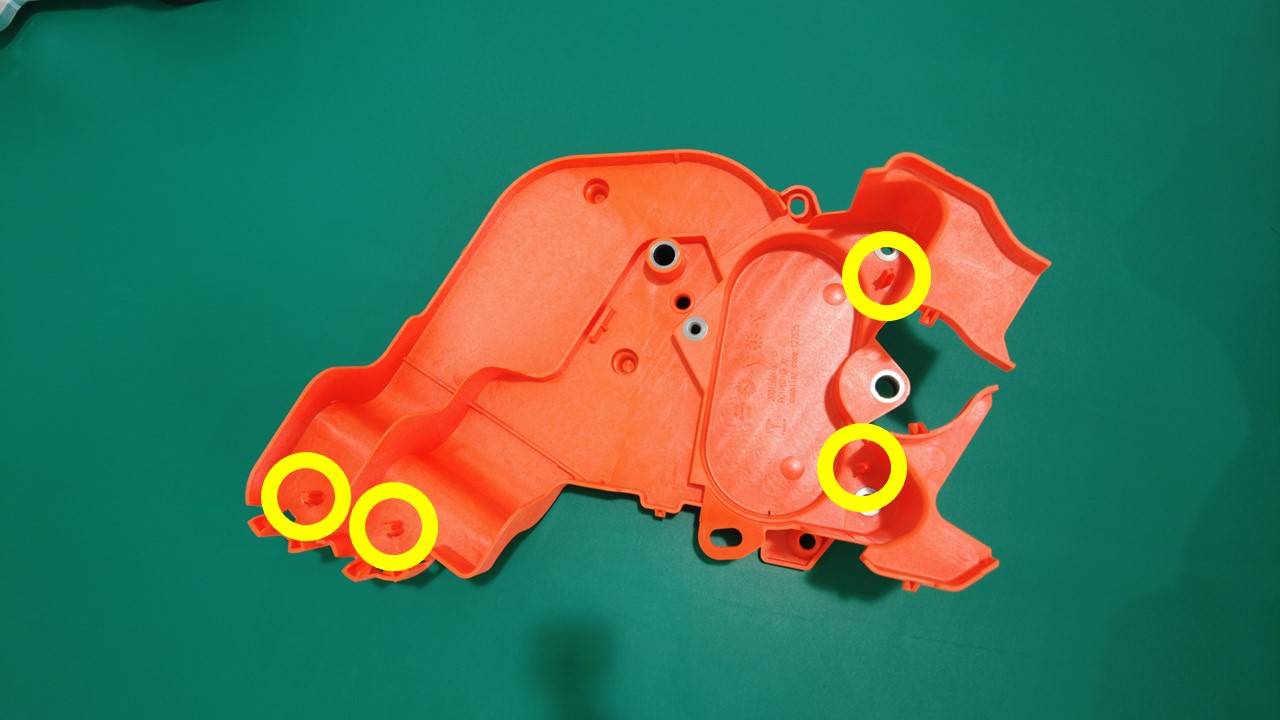

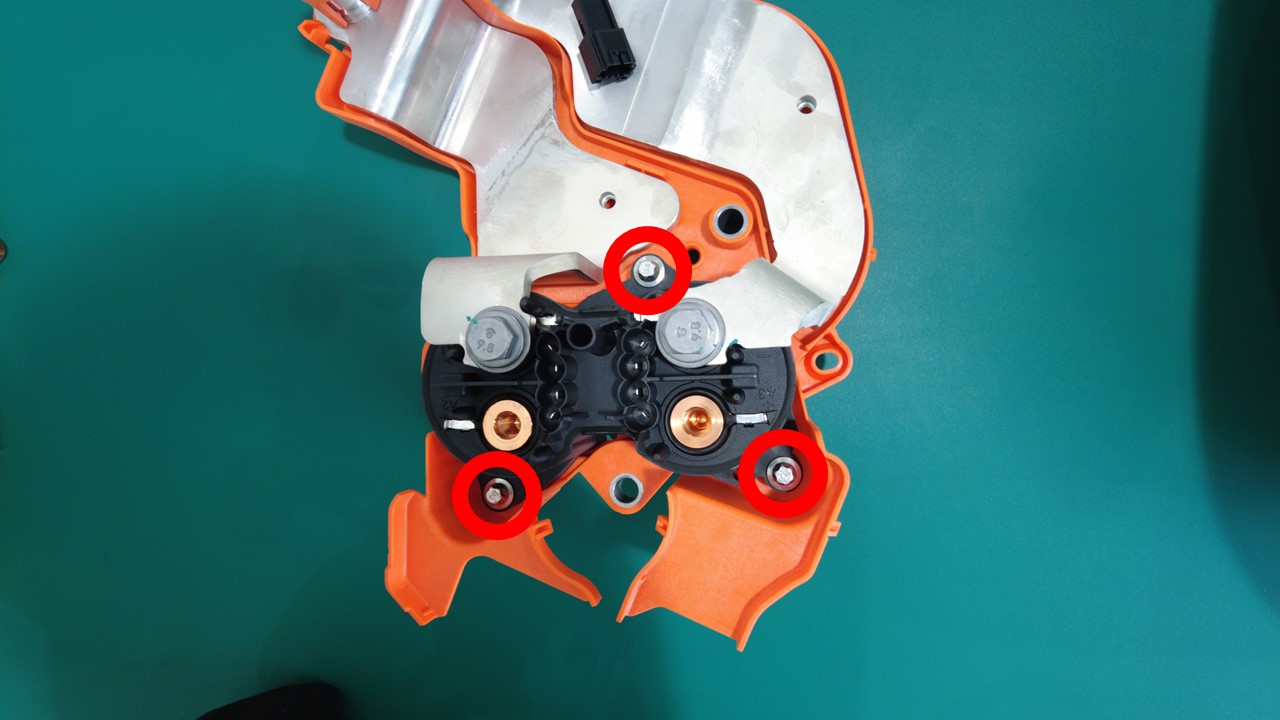

  3. Suelte los clips (4 uds.) y los pasadores de centrado (4 uds.) y, a continuación, retire los pernos (3 uds.) que fijan el aislante inferior de carga rápida al conjunto del contactor de carga rápida.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • CARRACA, CUADRADILLO DE 0,25 pulg., AISLAMIENTO PARA ALTA TENSIÓN
    • VASO, CUADRADILLO DE 1/4", TORX EXTERNAL E8 - 1115113-00-B

Instalar

  1. Alinee los pasadores de centrado (4 uds.), apriete los clips (4 uds.) e instale los pernos (3 uds.) que fijan el aislante inferior de carga rápida al conjunto del contactor de carga rápida.
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • CARRACA, CUADRADILLO DE 0,25 pulg., AISLAMIENTO PARA ALTA TENSIÓN
    • VASO, CUADRADILLO DE 1/4", TORX EXTERNAL E8 - 1115113-00-B
  2. Instale la barra colectora negativa de la conexión de CC en el conjunto del contactor de carga rápida. Consulte Busbar - Fast Charge Contactor to DC Bus - Negative - PN Prefixed with 2xx (Remove and Replace).
  3. Instale la barra colectora positiva de la conexión de CC en el conjunto del contactor de carga rápida. Consulte Busbar - Fast Charge Contactor to DC Bus - Positive - PN Prefixed with 2xx (Remove and Replace).
