Motor - Seat Tilt - 1st Row Seat - LH (Remove and Replace)

Código de corrección 1301020072 FRT 0.24 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección y el FRT asociado reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2024-12-10: Se ha añadido información de configuración del pequeño motor de inclinación.
Aviso
Los bordes de la base del asiento están afilados y pueden provocar lesiones personales. Utilice guantes resistentes a los cortes cuando desmonte el asiento del vehículo y cuando realice procedimientos que impliquen trabajar en la base del asiento o cerca de ella.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Motor - Seat Tilt - 1st Row Seat - LH (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos (3 uds.) que sujetan el motor de inclinación del asiento del conductor al bastidor del asiento
7.5 Nm (5.5 lbs-ft)
  • Vaso de 8 mm de cuello largo
 Reutilizar
Perno que sujeta el brazo de ajuste del motor de inclinación del asiento del conductor al conjunto del asiento
16 Nm (11.8 lbs-ft)
  • Vaso Torx T40
 Sustitución 1109741-00-E

Retirar

  1. Desmonte la protección lateral exterior del asiento del conductor. Consulte Side Shield - Outboard - LH (Remove and Replace).
    Nota
    No es necesario retirar el interruptor del cojín del asiento, el interruptor del reclinador ni el interruptor de 8 posiciones.
  2. Desconecte el mazo de cables del conector del motor de inclinación del asiento del conductor.
  3. Quite los pernos (3 uds.) que sujetan el motor de inclinación del asiento del conductor al bastidor del asiento.
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm de cuello largo
  4. Retire y deseche el perno que fija el brazo de ajuste del motor de inclinación del asiento del conductor al conjunto del asiento y, a continuación, retire el motor de inclinación del asiento del conductor del bastidor del asiento.
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T40

Instalar

  1. Coloque el motor de inclinación del asiento del conductor en el bastidor del asiento para su instalación.
    Nota
    Mantenga el motor de inclinación hacia arriba y contra el bastidor del asiento. Asegúrese de que los pasadores de alineación del motor son visibles en el bastidor del asiento.
  2. Coloque los pernos (3 uds.) que fijan el motor de inclinación del asiento del conductor al bastidor del asiento.
    7.5 Nm (5.5 lbs-ft)
  3. Coloque un perno nuevo para fijar el brazo de ajuste del motor de inclinación del asiento del conductor al conjunto del asiento.
    16 Nm (11.8 lbs-ft)
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T40
  4. Enchufe el mazo de cables al conector del motor de inclinación del asiento del conductor.
  5. Instale la protección lateral exterior del asiento del conductor. Consulte Side Shield - Outboard - LH (Remove and Replace).
    Nota
    No es necesario instalar el interruptor del cojín del asiento, el interruptor del reclinador ni el interruptor de 8 posiciones.
  6. Replacement front seat assemblies and seat cushion frame assemblies are equipped with a newly-designed "mini-tilt" motor, and replacing these parts (or the tilt motor itself) might require a configuration change. Review the configuration information in the table and perform the following substeps if a configuration update is needed.

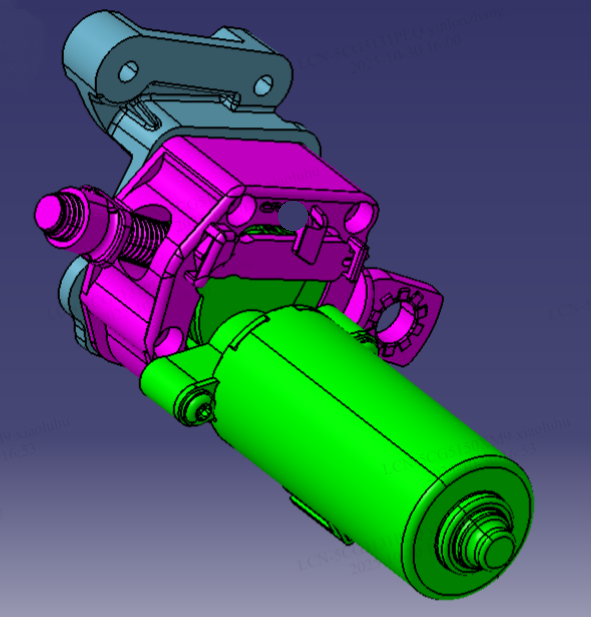

    Figura 1. Old Tilt Motor

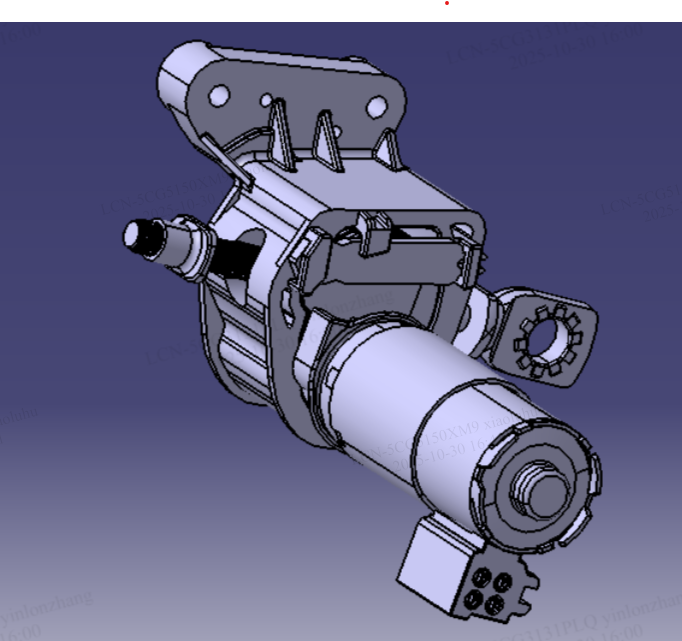

    Figura 2. New Mini Tilt Motor (P/N: 1868276-00-B or newer)
    1. Access the Vehicle Configuration section of the Infotainment Dashboard. See Configuración de la puerta de enlace (visualización y modificación).
    2. Update cfg_frontSeattype according to the combination of tilt motors described in the table.
  7. Utilice la pantalla táctil para activar el Modo de servicio. Consulte Modo de servicio.
  8. Desbloquee la puerta de enlace del vehículo. Consulte Desbloqueo de la puerta de enlace
  9. Realice la siguiente rutina a través del modo de servicio o Toolbox (consulte 0005 - Modos de servicio): PROC_VCLEFT_SEAT-CALIBRATEvia Service Mode:Low Voltage ➜ Seats ➜ Calibrate Seatvia Toolbox:(link)
    PRECAUCIÓN
    El asiento se moverá automáticamente durante esta rutina. Antes de proceder a esta tarea, asegúrese de que no haya nada (incluidos objetos y accesorios adicionales) detrás o debajo del asiento correspondiente para evitar dañar los componentes.
  10. Salga del Modo de servicio. Consulte Modo de servicio.
