Panel - Door Trim - Front - LH (Remove and Replace)

Código de corrección 1513010012 FRT 0.36 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

  • 2025-11-07: Se ha añadido un consejo y unas imágenes sobre cómo soltar los retenes de clips. Se han añadido los pasos que faltaban para retirar el mazo de cables del panel antiguo e instalarlo en el nuevo.
  • 2025-06-19: Se ha actualizado la forma de llevar a cabo la rutina de Toolbox a usar la interfaz de usuario.
  • 09/01/2024: Se ha añadido la rutina relacionada con las luces de ambiente.
Tabla 1. Especificaciones de apriete: Panel - Door Trim - Front - LH (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Tornillos (3 uds.) que fijan el panel de la puerta delantera izquierda a dicha puerta
6 Nm (4.4 lbs-ft)
  • Destornillador de impacto/carraca sin cable
  • Vaso Torx T30
  • Extensión de 6 pulg.
  • Llave de carraca/dinamométrica
 Reutilizar

Retirar

  1. Abra la puerta delantera izquierda y baje por completo la ventanilla.
  2. Retire el reflector del borde trasero del panel del guarnecido de la puerta delantera izquierda.
  3. Retire los pernos (3 uds.) que fijan el panel del guarnecido a la puerta.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Destornillador de impacto/carraca sin cable
    • Vaso Torx T30
    • Extensión de 6 pulg.
    • Llave de carraca/dinamométrica
  4. Extraiga el altavoz de agudos de la puerta delantera izquierda. Consulte Tweeter - Front Door - LH (Remove and Replace).
  5. Retire la luz de iluminación del suelo de la puerta delantera izquierda. Consulte Puddle Lamp - Front Door (LH) (Remove and Replace).
  6. Tire del panel de guarnecido de la abertura de la luz de iluminación del suelo para soltar los clips que sujetan el panel de guarnecido a la puerta.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No retire el panel del guarnecido de la puerta todavía.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si es necesario, inserte un airbag inflable en la esquina inferior izquierda del guarnecido de la puerta delantera izquierda para ayudar con el desmontaje.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Los vídeos incluidos en este procedimiento se ofrecen únicamente a modo de descripción general complementaria. Siga todos los pasos indicados en el procedimiento para evitar daños en los componentes y/o lesiones personales.
  7. Siga tirando y soltando todos los clips situados alrededor del borde del panel de guarnecido, de abajo arriba.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No retire el panel del guarnecido de la puerta todavía.
  8. Suelte el cable de liberación manual del soporte del cable y luego retire el collar del cable del panel de guarnecido e incline el collar hacia abajo hasta dejarlo en vertical.
  9. Deslice el extremo del cilindro del cable fuera de la palanca de liberación y retire el cable del panel de guarnecido.
  10. Desenchufe el mazo de cables del conector de la puerta.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No retire el panel del guarnecido de la puerta todavía.
  11. Levante el panel de guarnecido para desengancharlo de la puerta y, a continuación, retire el panel de la puerta.

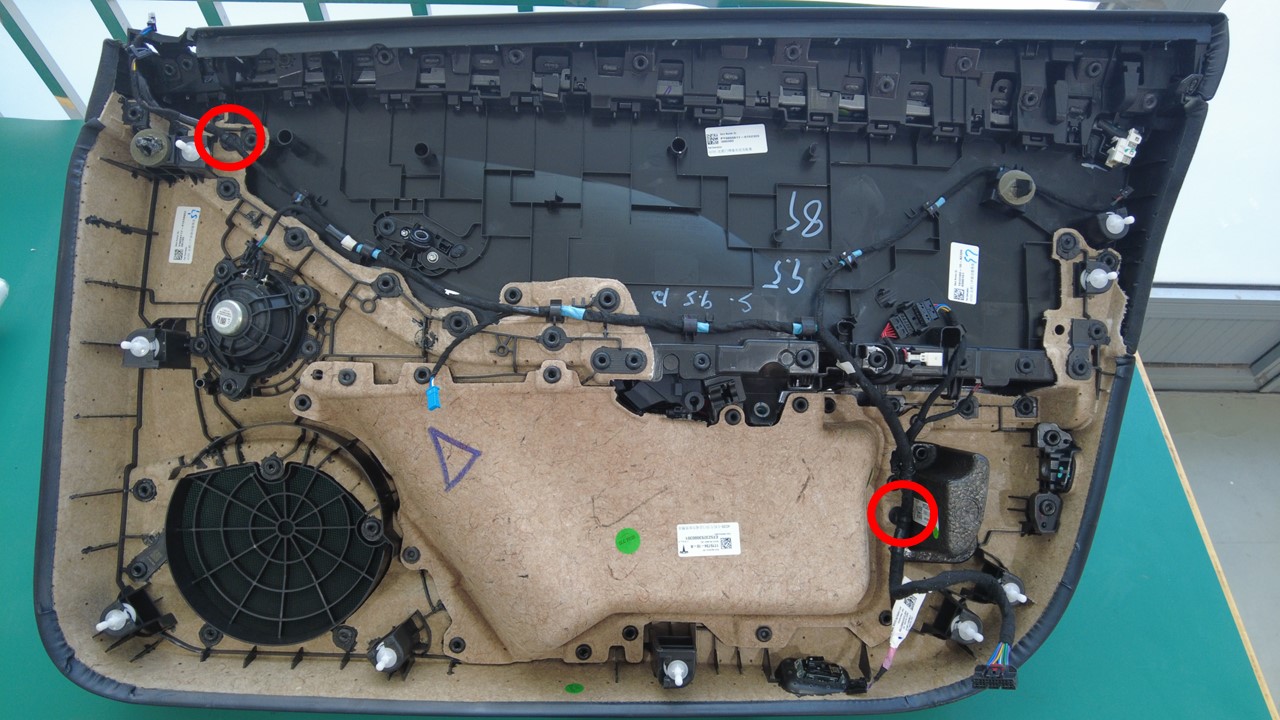

  12. Compruebe si quedan retenes de clips de presión en la puerta delantera izquierda y, si los hubiera, retírelos de la puerta.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Introduzca una ganzúa de 90° en los retenedores de clips de presión y haga palanca hacia dentro para doblar o romper las pestañas. A continuación, utilice una herramienta para guarnecidos para soltar los retenedores de clips de presión de la puerta.

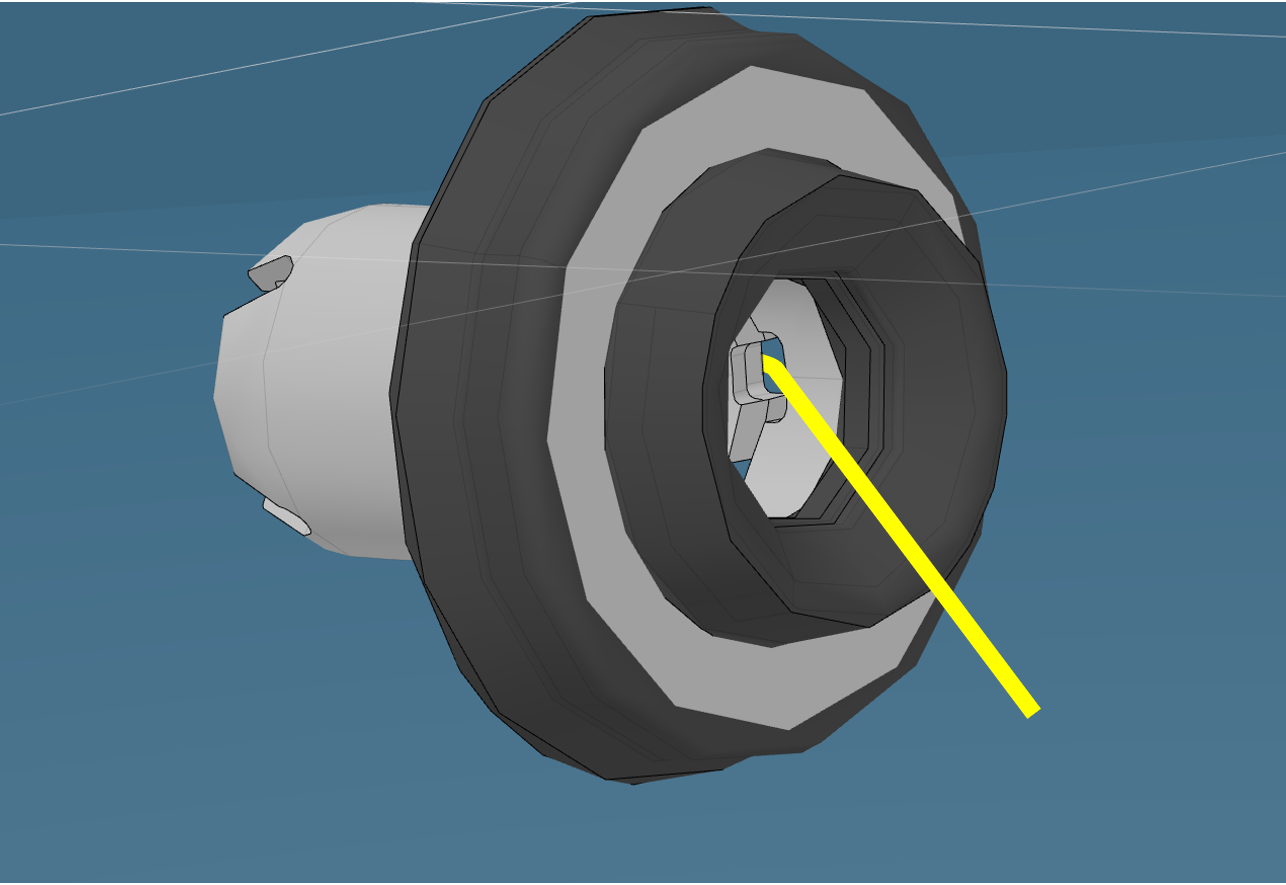

    Figura 1. Ubicación para la introducción de una ganzúa de 90° (vista lateral); repetir en ambas pestañas

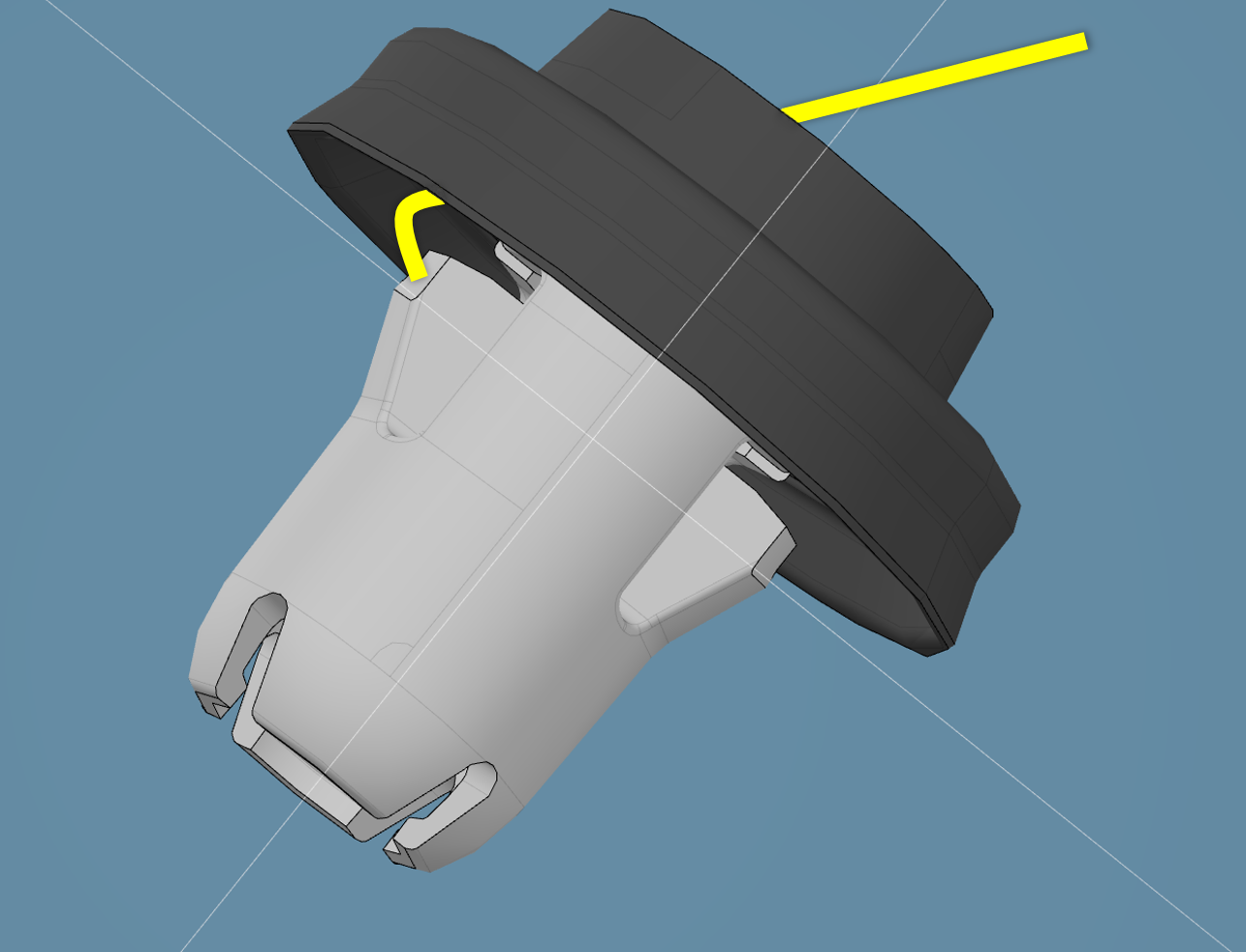

    Figura 2. Ubicación para la introducción de una ganzúa de 90° (vista superior)

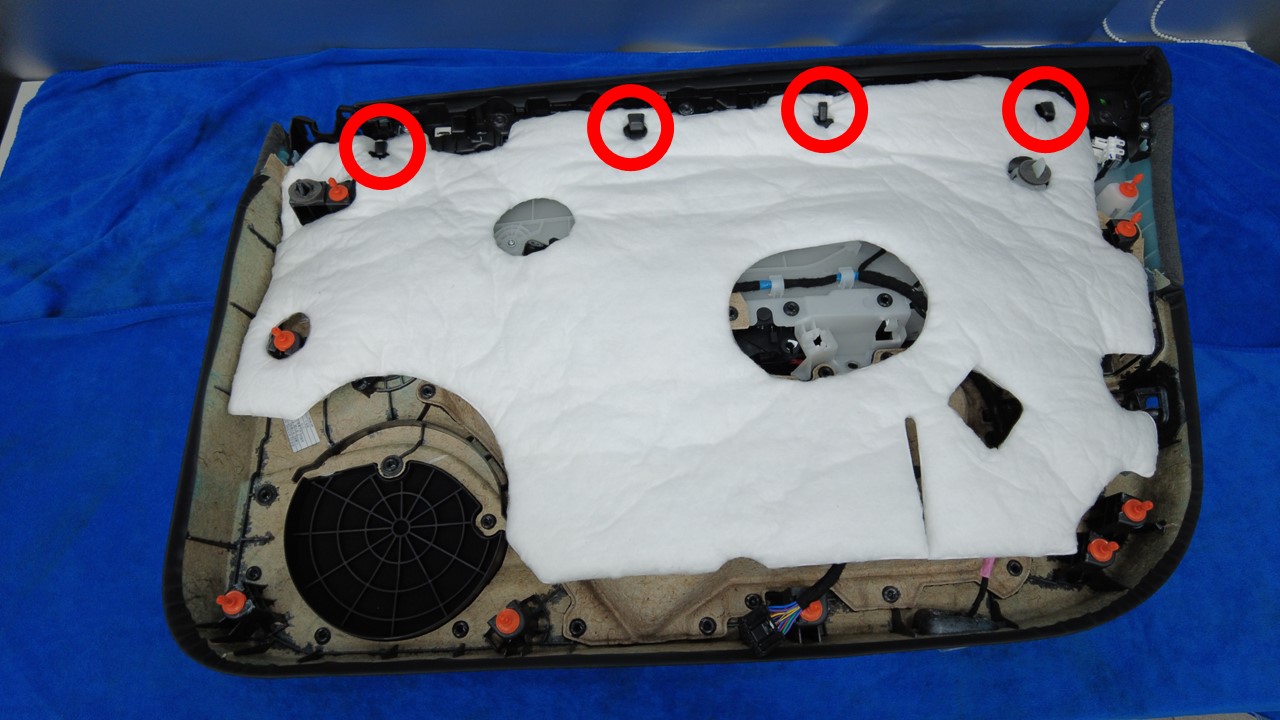

  13. Suelte las pestañas de la almohadilla NVH (4 uds.) y, a continuación, retire la almohadilla NVH del panel de la puerta.

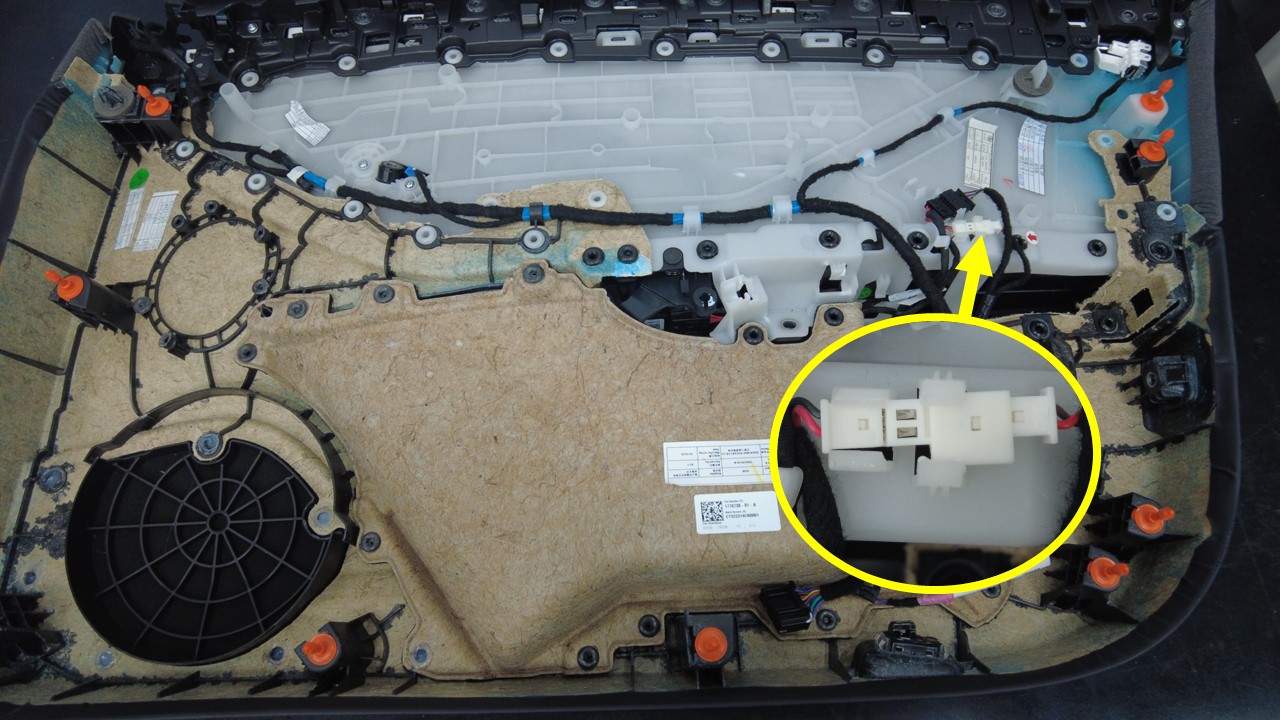

  14. Desenchufe el conector eléctrico del interruptor de apertura.
    Informational PurposesAn informational icon, calling your attention
    TIp

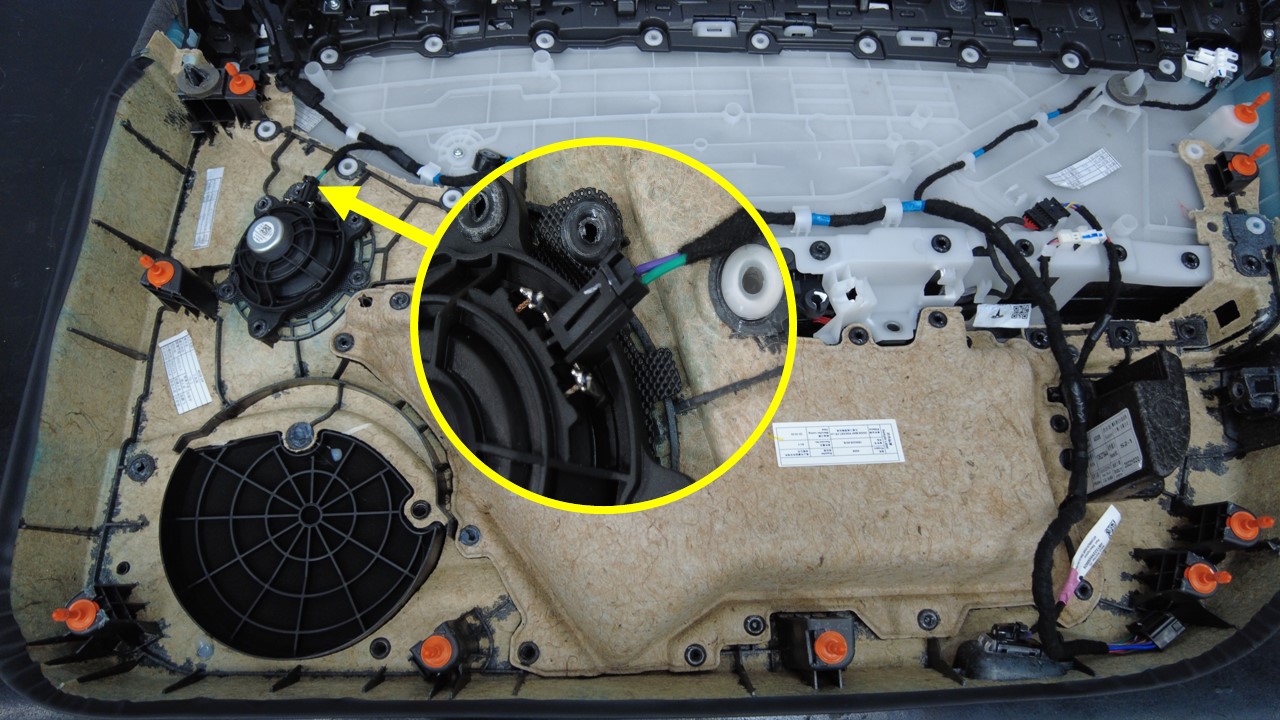

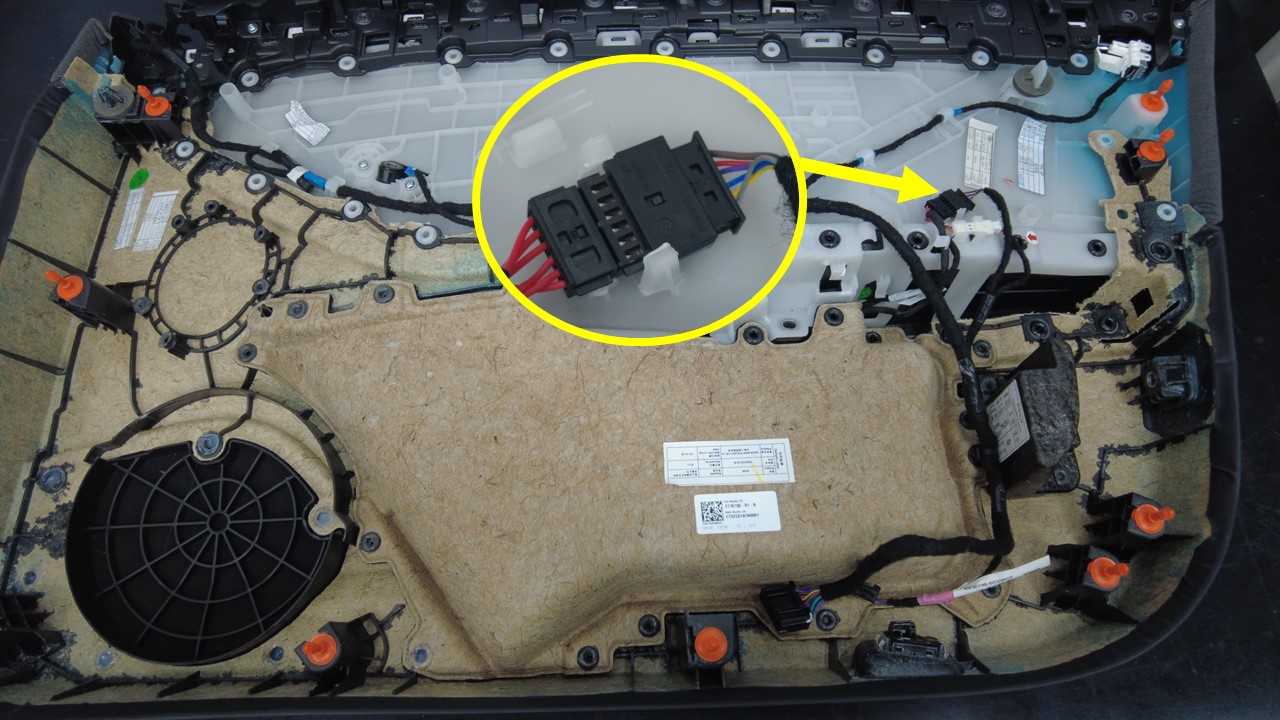

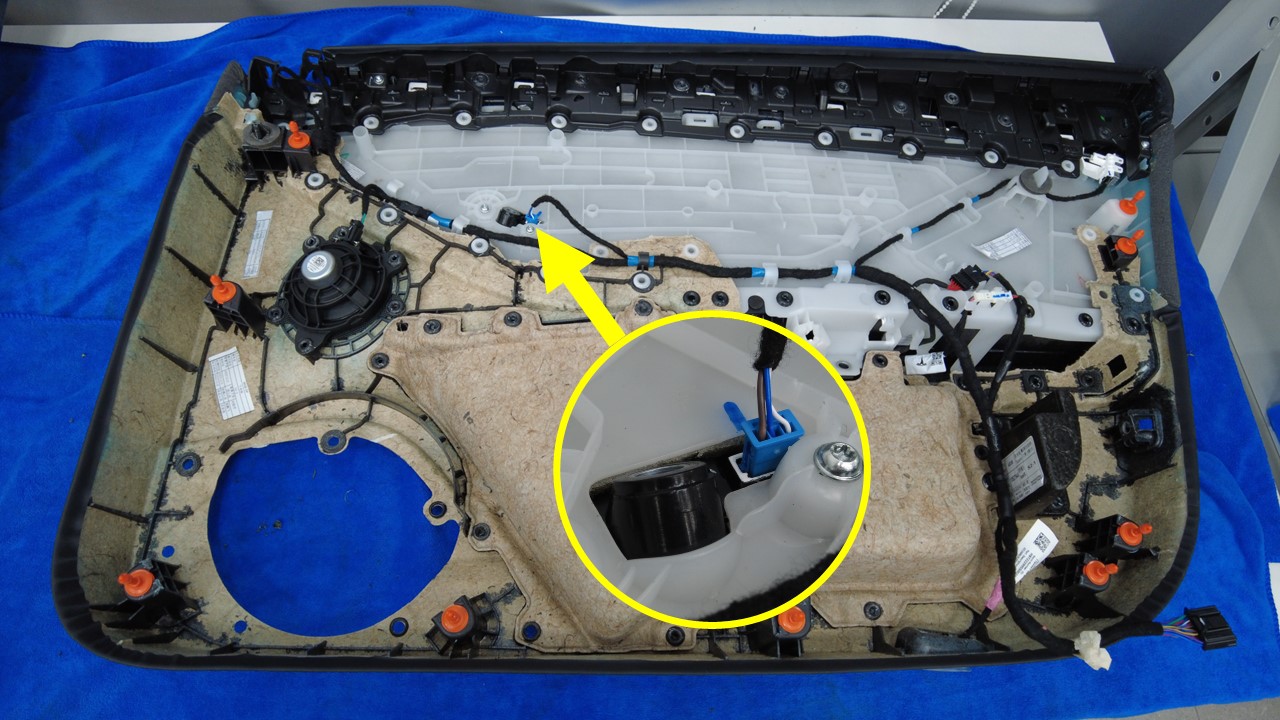

    Use of the following tool(s) is recommended:
    • Pick Miniature Soft Grip, 90 degree tip, 6 in

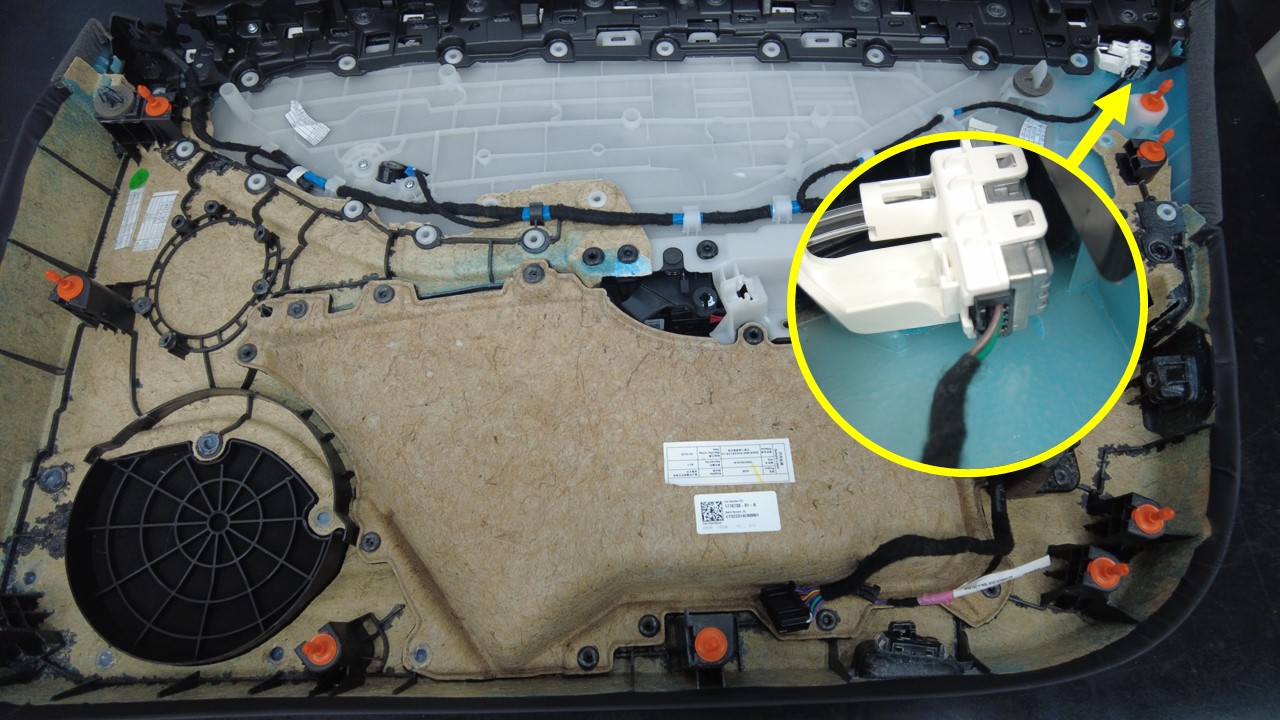

  15. Desenchufe el conector del interruptor de la ventanilla de la puerta.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • Pick Miniature Soft Grip, 90 degree tip, 6 in
  16. Desenchufe el conector del LED de la puerta.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • Pick Miniature Soft Grip, 90 degree tip, 6 in
  17. Desenchufe el conector de la luz de ambiente.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • Pick Miniature Soft Grip, 90 degree tip, 6 in
  18. Desenchufe el conector del altavoz de la puerta.

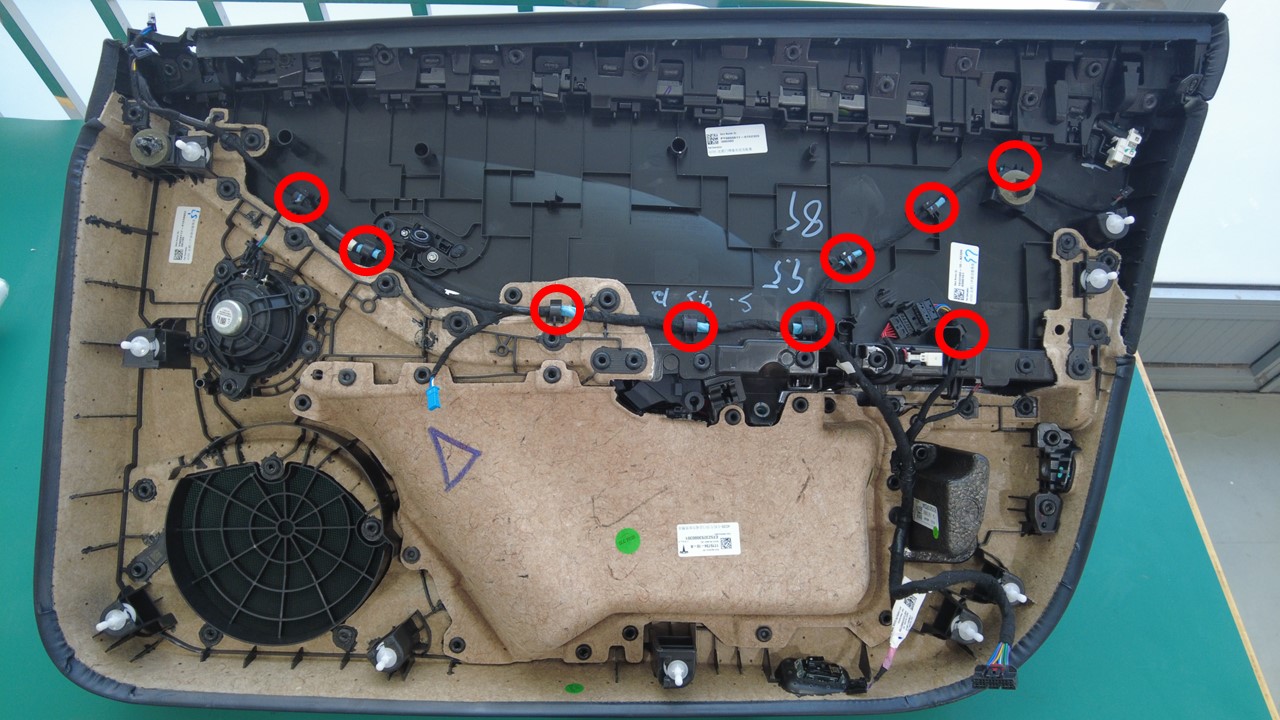

  19. Suelte el mazo de cables de la puerta de los ganchos (9 uds.) y los clips de fijación rápida (2 uds.), y luego retire el mazo de cables de la puerta del panel de la puerta.

Instalar

  1. Instale el mazo de cables de la puerta en el panel de la puerta. Fíjelo en los ganchos (9 uds.) y los clips de fijación rápida (2 uds.).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Compruebe si está en buen estado el mazo de cables de la puerta que se ha transferido del antiguo guarnecido de la puerta al nuevo.
  2. Enchufe el conector del altavoz de la puerta.
  3. Enchufe el conector de la luz de ambiente.
  4. Enchufe el conector del LED de la puerta.
  5. Enchufe el conector eléctrico del interruptor de apertura.
  6. Enchufe el conector del interruptor de la ventanilla de la puerta.
  7. Instale la luz de iluminación del suelo en el panel de la puerta delantera izquierda. Consulte Puddle Lamp - Front Door (LH) (Remove and Replace).
  8. Instale la almohadilla NVH en el panel de la puerta y, a continuación, fije las pestañas (4 uds.).
  9. Lleve el panel de guarnecido a la puerta y apóyelo sobre el borde de la puerta.
  10. Conecte el mazo de cables al conector de la puerta delantera izquierda.
  11. Coloque el cable de liberación manual en posición vertical y deslice el extremo del cilindro del cable hacia la palanca de liberación.
  12. Gire el collar del cable de liberación manual hasta que quede horizontal y presione el collar para introducirlo en el panel de guarnecido; a continuación, fije el cable en el soporte del cable.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el cable de liberación manual está colocado debajo del mazo de cables de la puerta.
  13. Levante el panel de guarnecido, comprima ligeramente la junta del cinturón interior de la puerta delantera izquierda y, a continuación, enganche las tres pestañas del panel de guarnecido en el borde superior de la puerta.
  14. Apriete los clips que sujetan el panel de guarnecido a la puerta.
  15. Asegúrese de que el panel de guarnecido encaja bien y de que no hay huecos debido a clips mal alineados o doblados.
  16. Coloque los tornillos (3 uds.) que fijan el panel de guarnecido a la puerta.
    6 Nm (4.4 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Asegúrese de que todas las fijaciones están apretadas correctamente y de que sus roscas no están dañadas.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Destornillador de impacto/carraca sin cable
    • Vaso Torx T30
    • Extensión de 6 pulg.
    • Llave de carraca/dinamométrica
  17. Instale el reflector en el borde trasero del panel de guarnecido.
  18. Instale el altavoz de agudos de la puerta delantera izquierda. Consulte Tweeter - Front Door - LH (Remove and Replace).
  19. Compruebe que la versión del firmware del vehículo sea la 2024.44 o una posterior.
  20. Ponga el vehículo en el modo de servicio a través de la pantalla táctil. Consulte Modo de servicio.
  21. Desbloquee la puerta de enlace del vehículo. Consulte Desbloqueo de la puerta de enlace.
  22. En la pantalla táctil, toque la "llave" del modo de servicio (en la parte inferior de la interfaz de usuario) y, a continuación, toque Baja tensión > Iluminación interior > Ajustar luces RGB, haga clic en Ejecutar y deje que finalice la rutina.
  23. Salga del Modo de servicio. Consulte Modo de servicio.
  24. Cierre la puerta y compruebe el funcionamiento de la palanca de liberación manual de la puerta y que el cierre de la puerta se suelta con suavidad y facilidad.
  25. Suba la ventanilla delantera izquierda y cierre la puerta.
