Mangueta - Suspensión - Parte trasera (Comprobación)

Código de corrección 31030110 0.24 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.NOTA: Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2025-09-16: Se ha añadido información de medición adicional.
  • 2025-07-11: Se han actualizado las instrucciones de medición.
  • 2025-05-15: Se ha revisado el procedimiento.
  • 1064697-00-B - KIT, DESCENTRADO DEL ROTOR DEL FRENO

Conectar Procedimiento

  1. Desmonte la rueda trasera. Consulte Conjunto de rueda (Desinstalación e instalación).
  2. Fije la herramienta de desviación del rotor de freno a la mangueta trasera y dirija la barra flexible hacia el brazo de retroceso superior.
  3. Mueva la barra flexible de forma que la varilla indicadora de la herramienta de desviación del rotor de freno toque el perno de la rótula superior que conecta el brazo de retroceso a la mangueta. A continuación, ajuste la medición a cero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No olvide presionar la varilla indicadora para permitir el desplazamiento en ambas direcciones y que no toque fondo.
  4. Inserte una palanca de tamaño medio entre el brazo de retroceso y la mangueta en la zona indicada.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que la palanca empuja la zona indicada para evitar la rotación del brazo de retroceso.

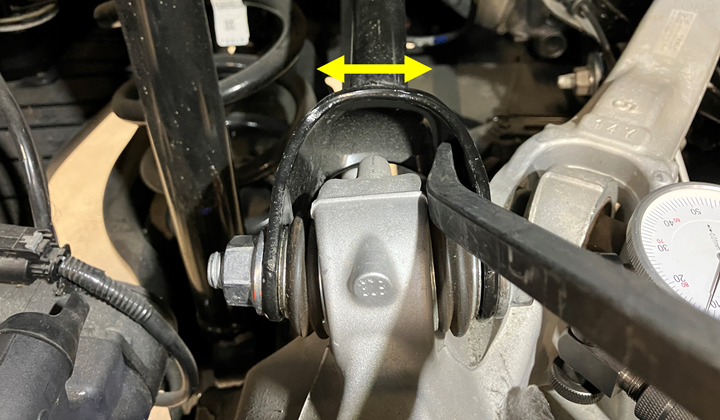

  5. Mueva la palanca de izquierda a derecha para forzar el movimiento de la mangueta trasera y anote los valores del indicador cuando se mueve el conjunto de la mangueta.

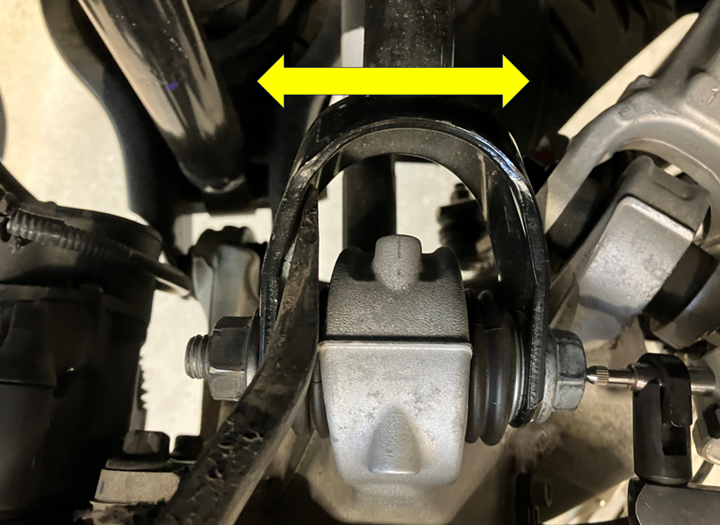

  6. Repita el paso anterior en el otro lado de la mangueta trasera y anote los valores del indicador cuando se mueve el conjunto de la mangueta.
  7. Añada los dos valores. La holgura máxima permitida es 1,00 mm (0,039 pulg.). Si la holgura total es superior a 1,00 mm (0,039 pulg.), sustituya la rótula superior de la mangueta trasera.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Los vídeos incluidos en este procedimiento se ofrecen únicamente a modo de descripción general complementaria. Siga todos los pasos indicados en el procedimiento para evitar daños en los componentes y/o lesiones personales.
  8. Retire la herramienta de descentrado del rotor del freno de la mangueta trasera.
  9. Monte la rueda trasera. Consulte Conjunto de rueda (Desinstalación e instalación).
