Sliding Door Assembly - Center Console (Remove and Replace)

Código de corrección 1519010612 FRT 0.36 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 05/09/2024: Se ha añadido un enlace para el procedimiento de retirada de la base del teléfono (atornillado).
  • 1060071-00-A Llave dinamométrica hexagonal de 1/4 pulg.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Sliding Door Assembly - Center Console (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Tornillos (10 uds.) que fijan ambos lados de la tapa de la bandeja deslizante a la consola central
1 Nm (.7 lbs-ft)
  • Destornillador de impacto/carraca sin cable
  • Vaso Torx T20
  • Llave dinamométrica hexagonal de 1/4 pulg. (solo para la instalación)
 Reutilizar

Retirar

Informational PurposesAn informational icon, calling your attention
Nota
Este procedimiento se realiza con la consola central instalada en el vehículo. Algunas imágenes pueden mostrar la consola central fuera del vehículo, pero esto solo sirve para proporcionar más claridad sobre las fijaciones y los componentes.
  1. Abra las cuatro puertas y baje las cuatro ventanillas.
  2. Retire la base del teléfono de la consola central. Consulte Phone Dock (Screw) - Interior Trim - Center Console (Remove and Replace) o Phone Dock (Clip) - Interior Trim - Center Console (Remove and Replace).
  3. Retire el panel del extremo trasero de la consola central. Consulte Panel - Rear End - Center Console (Remove and Replace)
  4. Retire el panel lateral trasero izquierdo del conjunto de la consola central. Consulte Panel - Rear Side - Center Console - LH (Remove and Replace).
  5. Retire el panel lateral delantero izquierdo del conjunto de la consola central. Consulte Carpet - Side - Center Console - LH (Remove and Replace).
  6. Retire el embellecedor central izquierdo. Consulte Decor Trim - Center Console - LH (Remove and Replace).
  7. Retire el panel lateral trasero derecho del conjunto de la consola central. Consulte Panel - Rear Side - Center Console - LH (Remove and Replace).
  8. Retire el panel lateral delantero derecho del conjunto de la consola central. Consulte Carpet - Side - Center Console - RH (Remove and Replace).
  9. Retire el embellecedor derecho de la consola central. Consulte Decor Trim - Center Console - LH (Remove and Replace).
  10. Retire el conjunto del panel de la cara superior de la consola central. Consulte Top Panel - Center Console (Remove and Replace).

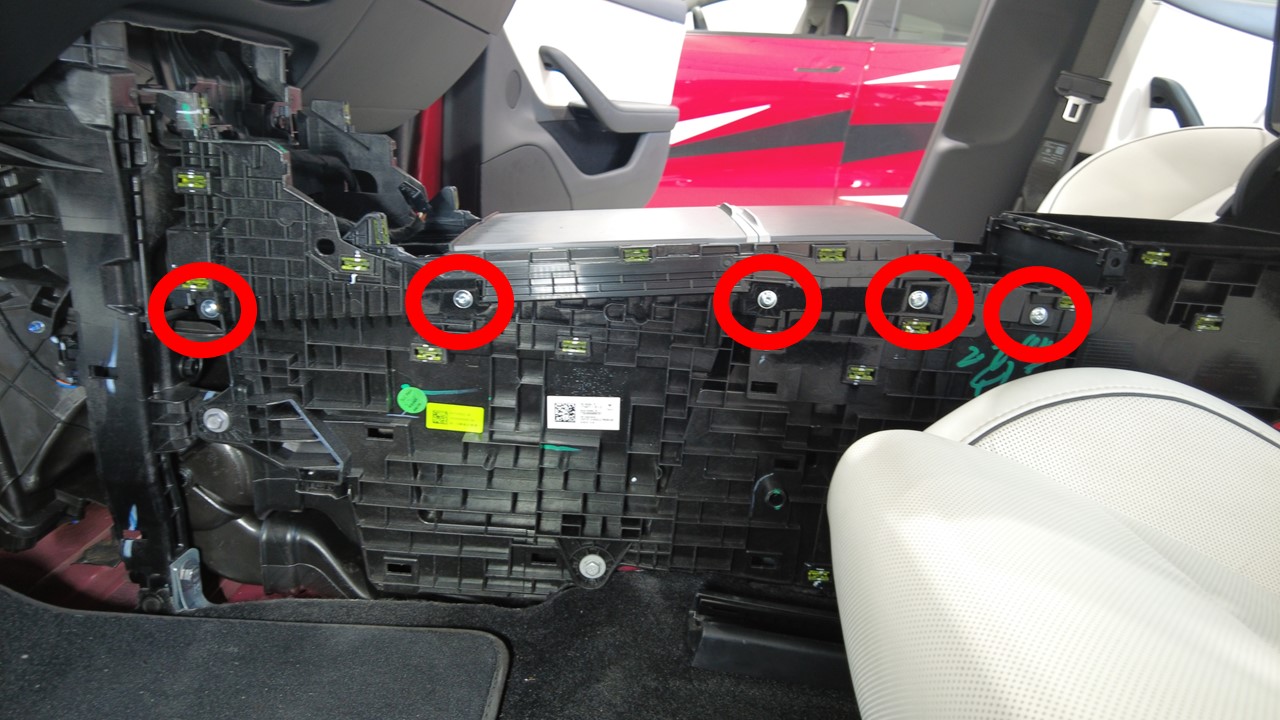

  11. Quite los tornillos (10 uds.) que fijan ambos lados de la tapa de la bandeja deslizante a la consola central.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Destornillador de impacto/carraca sin cable
    • Vaso Torx T20
    • Llave dinamométrica hexagonal de 1/4 pulg. (solo para la instalación)

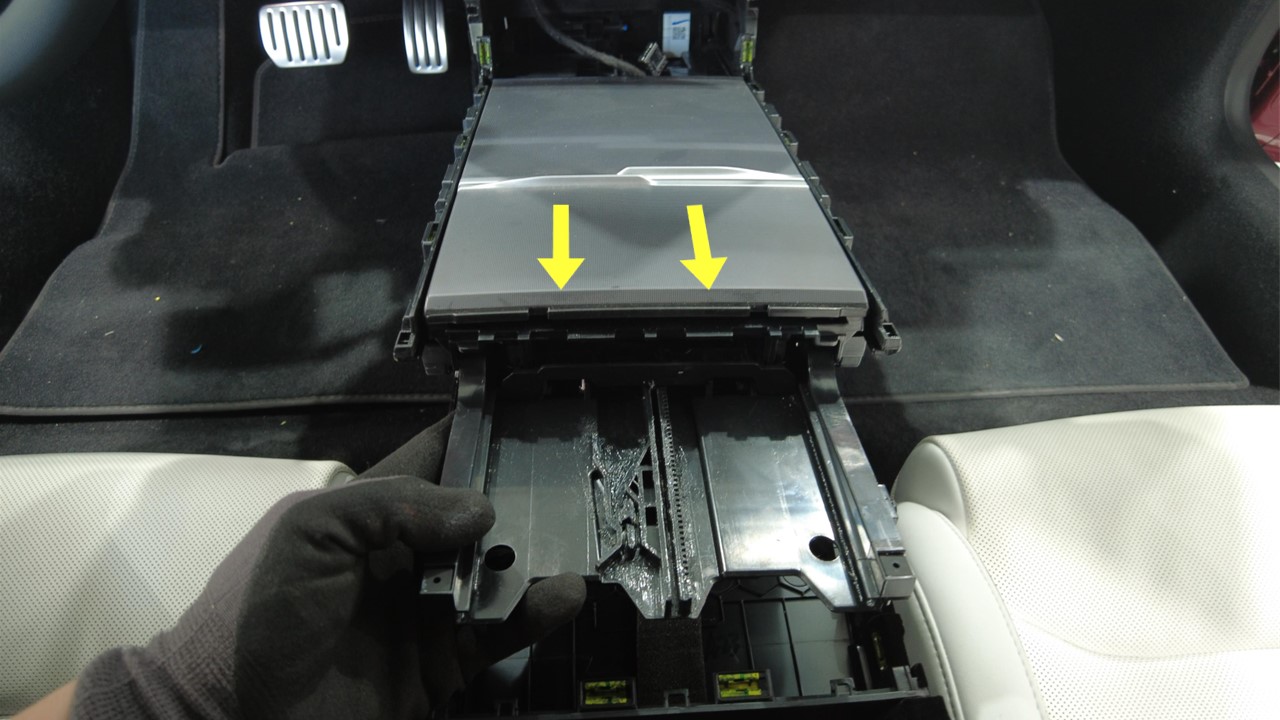

  12. Levante el conjunto de la tapa corredera de la bandeja y muévalo hacia atrás ligeramente para soltar el conector y los clips; a continuación, retire el conjunto de la tapa corredera de la bandeja de la consola central­.

Instalar

  1. Coloque la tapa corredera en la consola central.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Compruebe que todos los conectores y clips están colocados en su sitio.
  2. Coloque los tornillos (10 uds.) que sujetan ambos lados del conjunto de la tapa corredera de la bandeja a la consola central.
    1 Nm (.7 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Destornillador de impacto/carraca sin cable
    • Vaso Torx T20
    • Llave dinamométrica hexagonal de 1/4 pulg. (solo para la instalación)
  3. Coloque el conjunto del panel de la cara superior. Consulte Top Panel - Center Console (Remove and Replace).
  4. Instale el embellecedor derecho de la consola central. Consulte Decor Trim - Center Console - LH (Remove and Replace).
  5. Instale el panel lateral delantero derecho de la consola central. Consulte Carpet - Side - Center Console - RH (Remove and Replace).
  6. Instale el panel lateral trasero derecho de la consola central. Consulte Panel - Rear Side - Center Console - LH (Remove and Replace).
  7. Coloque el embellecedor izquierdo de la consola central. Consulte Decor Trim - Center Console - LH (Remove and Replace).
  8. Instale el panel lateral delantero izquierdo de la consola central. Consulte Carpet - Side - Center Console - LH (Remove and Replace).
  9. Instale el panel lateral trasero izquierdo de la consola central. Consulte Panel - Rear Side - Center Console - LH (Remove and Replace).
  10. Instale el panel del extremo trasero de la consola central. Consulte Panel - Rear End - Center Console (Remove and Replace)
  11. Instale la base del teléfono de la consola central. Consulte Phone Dock (Clip) - Interior Trim - Center Console (Remove and Replace)
  12. Suba las cuatro ventanillas y cierre las cuatro puertas.
