Map Light - Rear (Remove and Replace)

Código de corrección 1520010062 FRT 0.30 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

  • 2025-12-03: Se ha añadido un paso para instalar los ganchos de anclaje desechables y se ha añadido su número de pieza 1771862-00-C.
  • 2025-03-18: Se ha actualizado el valor de apriete de la luz de lectura izquierda de 0,3 Nm a 0,55 Nm.
  • 16/08/2024: Se han añadido pasos para ejecutar la rutina TEST-SELF_VCLEFT_REAR-DOME-LIGHTS.
  • 08/08/2024: Se ha modificado el procedimiento para sustituir la luz de lectura sin desmontar por completo el forro de techo.
  • 22/01/2024: Se ha añadido un paso para volver a instalar el firmware al final del procedimiento de instalación.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Map Light - Rear (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Tornillo de la percha izquierda
2.5 Nm (1.8 lbs-ft)
  • Vaso Torx T25
 Reutilizar
Perno que fija la luz de lectura trasera izquierda al forro del techo
0.55 Nm (5 lbs-in)
  • Broca Torx T10
  • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm
 Reutilizar

Retirar

  1. Retire el conjunto del riel lateral izquierdo. Consulte Trim - Side Rail - LH (Remove and Replace).

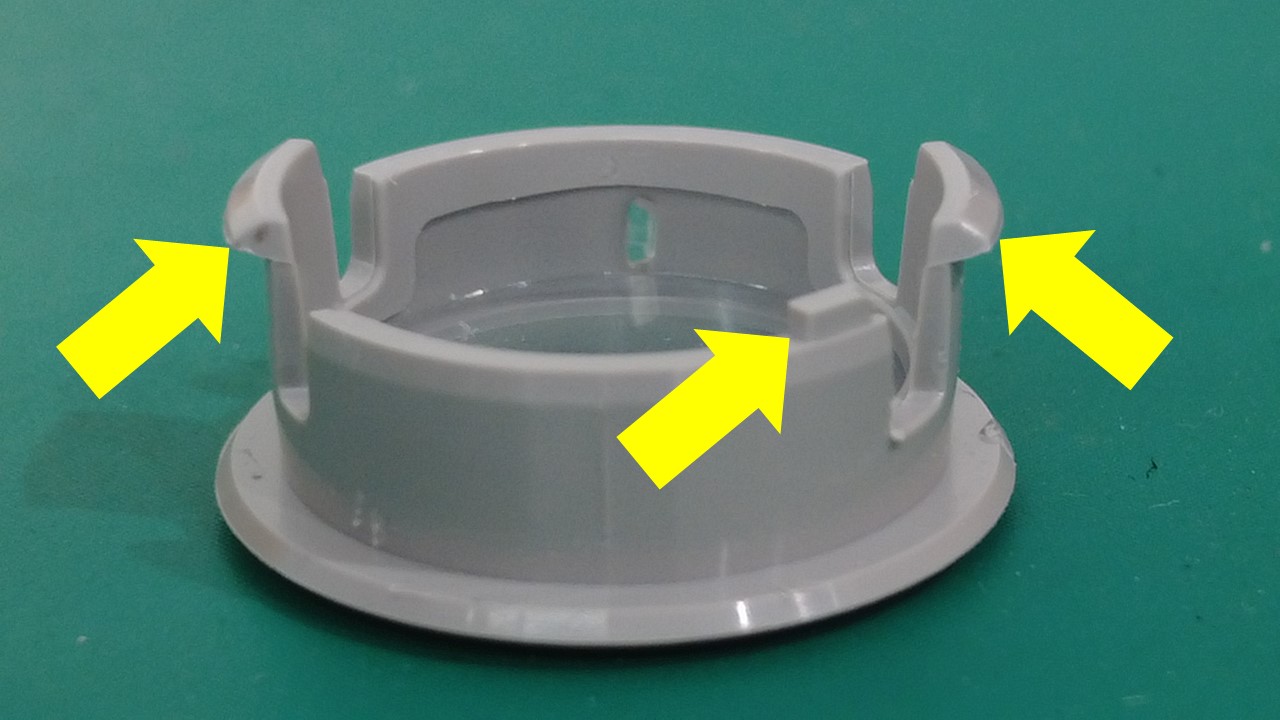

  2. Retire y deseche los ganchos de sujeción (2 uds.) del lado izquierdo de la carrocería.
  3. Presione la percha izquierda para abrirla.
  4. Retire la cubierta del tornillo de la percha izquierda.
  5. Retire el tornillo de la percha izquierda.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T25
  6. Desmonte el embellecedor de la luz de lectura izquierda del forro de techo.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Los vídeos incluidos en este procedimiento se ofrecen únicamente a modo de descripción general complementaria. Siga todos los pasos indicados en el procedimiento para evitar daños en los componentes y/o lesiones personales.
  7. Desmonte/baje parcialmente el forro de techo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte 2 clips y 1 pasador de centrado. Tire del guarnecido del forro de techo en el lado trasero izquierdo no más de 10 cm (4 in) para acceder a la luz de lectura.
  8. Desenchufe el conector eléctrico de la luz de lectura izquierda.
  9. Quite el perno que fija la luz de lectura trasera izquierda al forro del techo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10
    • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm
  10. Suelte las pestañas (2 uds.) que sujetan la luz de lectura izquierda al forro del techo y, a continuación, retire la luz de lectura izquierda del forro del techo.

Instalar

  1. Coloque la luz de lectura izquierda en el forro del techo y, a continuación, instale las pestañas (2 uds.) que fijan la luz de lectura izquierda al forro del techo.
  2. Coloque el perno que fija la luz de lectura trasera izquierda al forro del techo.
    0.55 Nm (5 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10
    • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm
  3. Enchufe el conector eléctrico en la luz de lectura izquierda.
  4. Instale el forro de techo parcialmente desmontado.
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 clips, 1 pasador de fijación. Primero introduzca el pasador de fijación en el orificio y, a continuación, presione el forro de techo hasta que los clips encastren.
  5. Alinee el pasador del embellecedor de la luz de lectura izquierda y, a continuación, instale las pestañas (2 uds.) que fijan el embellecedor de la luz de lectura izquierda al forro del techo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el pasador de alineación del embellecedor esté completamente asentado en la luz de lectura.
  6. Instale el tornillo de la percha izquierda.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T25
  7. Cierre la cubierta del tornillo de la percha izquierda.
  8. Cierre la cubierta de la percha izquierda.
  9. Coloque ganchos de sujeción nuevos (2 uds.) (1771862-00-C) en el conjunto del riel lateral izquierdo.
  10. Instale el conjunto del riel lateral izquierdo. Consulte Trim - Side Rail - LH (Remove and Replace).
  11. Conecte un portátil con Toolbox al vehículo. Consulte Toolbox (Conexión y desconexión).
  12. En Toolbox, haga clic en la pestaña Acciones y, a continuación, busque "Rear Dome Lights".
  13. Haga clic en TEST-SELF_VCLEFT_REAR-DOME-LIGHTSvia Toolbox: (link); a continuación, haga clic en Ejecutar y deje que finalice la rutina.
  14. Desconecte Toolbox y retire el ordenador portátil del vehículo. Consulte Toolbox (Conexión y desconexión).
  15. Vuelva a instalar el firmware del vehículo. Consulte Reinstalación de software - Pantalla táctil.
