Lumbar Support - Backrest - Driver Seat (Remove and Replace)

Código de corrección 1301020042 FRT 0.42 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 11/04/2024: Se ha añadido el paso de reinstalación de software.
  • Herramienta de extracción del reposacabezas - 1132841-00-A

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Lumbar Support - Backrest - Driver Seat (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Perno que fija el conjunto del soporte lumbar del asiento del conductor al bastidor del asiento del conductor
5 Nm (3.7 lbs-ft)
  • Extensión de 2 pulg.
  • Vaso de 10 mm
  • Llave de carraca de 1/4 pulg. sin cable
  • Llave dinamométrica electrónica (solo para la instalación)
 Reutilizar

Retirar

  1. Retire el armazón del respaldo del asiento del conductor. Consulte Shell - Seat Back - Front Seat (Remove and Replace).
  2. Desconecte la alimentación de baja tensión. Consulte LV Battery - Li-lon (Disconnect and Connect).
  3. Suelte los retenes (6 uds.) del guarnecido del respaldo del asiento delantero izquierdo del bastidor del respaldo.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Lleve EPI para evitar cortes en la mano.
  4. Retire las solapas superiores e inferiores que cubren el lateral exterior del bastidor del respaldo del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tire de las solapas hacia fuera de las pestañas de sujeción metálicas para liberarlas.
  5. Separe del airbag la tapicería del asiento para acceder al conector eléctrico y, a continuación, mantenga presionadas las pestañas negras situadas a ambos lados y tire de ellas hacia abajo para desconectar el conector del airbag.
  6. Retire con una palanca para clips el clip del mazo de cables que sujeta el cable en espiral del airbag al bastidor del respaldo del asiento.

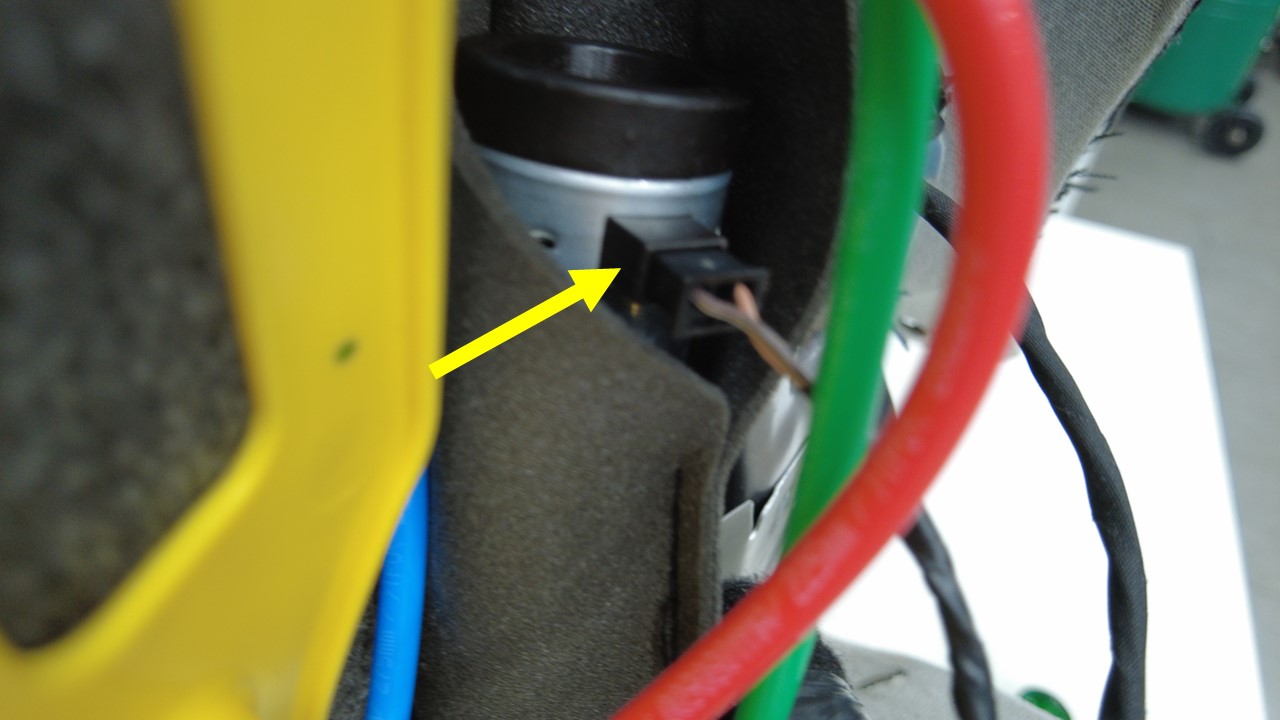

  7. Desconecte el mazo de cables del conector del motor del reclinador.
  8. Desconecte el mazo de cables del conjunto de válvulas del apoyo lumbar y de la ECU.
  9. Desconecte el mazo de cables del conector de la bomba del apoyo lumbar.
  10. Desconecte el mazo de cables del conector del sistema de ventilación del respaldo.
  11. Utilice una herramienta para guarnecidos para soltar los clips (4 uds.) que sujetan el mazo de cables al bastidor del asiento.
  12. Retire el perno que sujeta el conjunto del apoyo lumbar al bastidor del asiento.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Extensión de 2 pulg.
    • Vaso de 10 mm
    • Llave de carraca de 1/4 pulg. sin cable
    • Llave dinamométrica electrónica (solo para la instalación)
  13. Suelte la parte inferior del conjunto de apoyo lumbar del bastidor del respaldo del asiento.
  14. Retire las solapas superiores e inferiores que cubren la parte interior del bastidor del respaldo del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tire de las solapas hacia fuera de las pestañas de sujeción metálicas para liberarlas.
  15. Tire de la tapicería del asiento para separarla del airbag lateral y acceder a los clips que sujetan el apoyo lumbar; a continuación, suelte los clips (2 uds.) que sujetan la bomba del apoyo lumbar al bastidor del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apriete los tres lóbulos de los clips de sujeción y, a continuación, empuje hacia la bomba para soltarla.
  16. Deslice el conjunto del apoyo lumbar hacia abajo; a continuación, presione la parte inferior del conjunto del apoyo lumbar hacia dentro y, al mismo tiempo, deslice el conjunto del apoyo lumbar hacia arriba. Gire la parte inferior del conjunto del apoyo lumbar para separarlo del bastidor y, a continuación, tire del conjunto del apoyo lumbar hacia abajo para retirarlo del bastidor.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Los vídeos incluidos en este procedimiento se ofrecen únicamente a modo de descripción general complementaria. Siga todos los pasos indicados en el procedimiento para evitar daños en los componentes y/o lesiones personales.

Instalar

  1. Deslice los postes del conjunto de apoyo lumbar hasta la parte superior del bastidor del respaldo del asiento y, a continuación, empuje el conjunto hacia la espuma. Deslice el conjunto hacia abajo, hacia la parte inferior del bastidor del asiento, y encaje la parte inferior del conjunto en el bastidor del asiento.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Los vídeos incluidos en este procedimiento se ofrecen únicamente a modo de descripción general complementaria. Siga todos los pasos indicados en el procedimiento para evitar daños en los componentes y/o lesiones personales.
  2. Coloque los clips (2 uds.) que sujetan la bomba del apoyo lumbar al bastidor del asiento.
  3. Enchufe el conector eléctrico del airbag delantero.
  4. Instale las solapas inferior y superior que cubren la esquina interior del bastidor del respaldo del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tire de las solapas para colocarlas por encima de las pestañas de sujeción metálicas para fijarlas.
  5. Conecte el mazo de cables al conector de la bomba del apoyo lumbar.
  6. Conecte el mazo de cables del conjunto de válvulas del apoyo lumbar y de la ECU.
  7. Conecte el mazo de cables al motor del reclinador.
  8. Fije la parte inferior del conjunto del apoyo lumbar al bastidor del respaldo del asiento.
  9. Fije el perno que sujeta el conjunto del apoyo lumbar al bastidor del respaldo del asiento.
    5 Nm (3.7 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Extensión de 2 pulg.
    • Vaso de 10 mm
    • Llave de carraca de 1/4 pulg. sin cable
    • Llave dinamométrica electrónica (solo para la instalación)
  10. Instale los clips (4 uds.) que sujetan el mazo de cables al bastidor del asiento.
  11. Instale el mazo de cables del sistema de ventilación del respaldo.
  12. Coloque el guarnecido del asiento en el conjunto del apoyo lumbar.
  13. Coloque con una palanca para clips el clip del mazo de cables que sujeta el cable en espiral del airbag lateral al bastidor del respaldo del asiento.
  14. Enchufe el conector del airbag lateral del asiento delantero izquierdo.
  15. Instale los clips (2 uds.) que sujetan el guarnecido exterior del respaldo del asiento al bastidor del asiento.
  16. Instale las solapas inferiores y superiores que cubren la esquina exterior del bastidor del respaldo del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tire de las solapas para colocarlas por encima de las pestañas de sujeción metálicas para fijarlas.
  17. Instale el armazón del respaldo del asiento del conductor. Shell - Seat Back - Front Seat (Remove and Replace).
  18. Conecte la alimentación de baja tensión. Consulte LV Battery - Li-lon (Disconnect and Connect).
  19. Vuelva a instalar el software. Consulte Reinstalación de software - Pantalla táctil.
  20. Ajuste el asiento delantero izquierdo a su posición original. Suba todas las ventanillas y cierre todas las puertas.
