Bracket - Bushing - Front Stabilizer Bar - LH (Remove and Replace)

Código de corrección 3101020012 FRT 0.36 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.NOTA: Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Bracket - Bushing - Front Stabilizer Bar - LH (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Tuerca que fija la barra estabilizadora delantera izquierda al brazo de la barra estabilizadora delantera
98 Nm (72.3 lbs-ft)
  • Vaso de 18 mm
  • Llave de carraca/dinamométrica
  • Destornillador de impacto/carraca sin cable
 Sustitución
Tuercas (2 uds.) que fijan la barra estabilizadora delantera izquierda al bastidor auxiliar delantero
35 Nm (25.8 lbs-ft)
  • Vaso de 15 mm de cuello largo
  • Extensión de 6 pulg.
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Destornillador de impacto/carraca sin cable
 Sustitución

Retirar

  1. Desmonte el panel del deflector aerodinámico frontal. Consulte Panel - Aero Shield - Front (Remove and Replace).
  2. Extraiga la faldilla de la defensa delantera. Consulte Valance - Front Fascia (Remove and Replace).
    Informational PurposesAn informational icon, calling your attention
    Nota

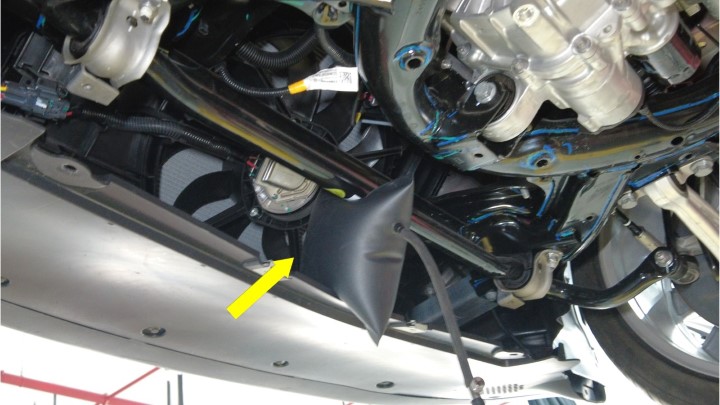

    No es necesario retirar el altavoz de advertencia de peatones del faldón.
  3. Retire y deseche la tuerca que sujeta la barra estabilizadora delantera izquierda al brazo de la barra estabilizadora delantera y, a continuación, aparte el brazo de la barra estabilizadora delantera izquierda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 18 mm
    • Llave de carraca/dinamométrica
    • Destornillador de impacto/carraca sin cable
  4. Retire y deseche las tuercas (2 uds.) que sujetan la barra estabilizadora delantera izquierda al bastidor auxiliar delantero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 15 mm de cuello largo
    • Extensión de 6 pulg.
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Destornillador de impacto/carraca sin cable

Instalar

  1. Instale el soporte en el casquillo de la barra estabilizadora delantera.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Los vídeos incluidos en este procedimiento se ofrecen únicamente a modo de descripción general complementaria. Siga todos los pasos indicados en el procedimiento para evitar daños en los componentes y/o lesiones personales.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de encajar el soporte en el casquillo y aplique lubricante para facilitar la instalación.
  2. Instale las tuercas nuevas (2 uds.) para que sujeten la barra estabilizadora al bastidor auxiliar y, a continuación, marque las tuercas con un rotulador después de apretarlas.
    35 Nm (25.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 15 mm de cuello largo
    • Extensión de 6 pulg.
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Destornillador de impacto/carraca sin cable
  3. Coloque los brazos izquierdos en la barra estabilizadora delantera, instale una tuerca nueva para fijar el brazo a la barra estabilizadora y, a continuación, marque la tuerca con un rotulador después de apretarla.
    98 Nm (72.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 18 mm
    • Llave de carraca/dinamométrica
    • Destornillador de impacto/carraca sin cable
  4. Instale la faldilla de la defensa delantera. Consulte Valance - Front Fascia (Remove and Replace).
  5. Instale el panel del deflector aerodinámico frontal. Consulte Panel - Aero Shield - Front (Remove and Replace).
