Module - Steering Column Control (Remove and Replace)

Código de corrección 3205010072 0.24 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 2025-08-15: Se ha añadido el paso para desmontar y desechar el retén de rotación del módulo de la dirección.
  • 26/03/2024: Se han eliminado las rutinas ODIN del procedimiento de acuerdo con la última validación.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Module - Steering Column Control (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Perno que sujeta el módulo de control de la columna de dirección a la columna de dirección
2.4 Nm (1.8 lbs-ft)
  • Vaso Torx T20
  • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm
 Reutilizar

Retirar

  1. Abra la puerta delantera izquierda y baje la ventanilla.
  2. Desconecte la alimentación de la batería de baja tensión. Ver LV Battery - Li-lon (Disconnect and Connect) (Modify).
  3. Extraiga el airbag del conductor. Consulta Airbag - Driver (Remove and Replace).
  4. Retire el volante. Consulta Steering Wheel (Remove and Replace).
  5. Retire la cubierta superior de la columna de dirección. Consulta Shroud - Upper - Steering Column (Remove and Replace).
  6. Retire la cubierta inferior de la columna de dirección. Consulta Shroud - Lower - Steering Column (Remove and Replace).
  7. Retire y deseche el clip de sujeción del conector del módulo de control de la columna de dirección y, a continuación, desenchufe el mazo de cables del conector del módulo de control de la columna de dirección.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Compruebe si hay piezas de clip rotas en el conector y retírelas si los hubiera.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Los vídeos incluidos en este procedimiento se ofrecen únicamente a modo de descripción general complementaria. Siga todos los pasos indicados en el procedimiento para evitar daños en los componentes y/o lesiones personales.
  8. Asegúrese de que el indicador de cinta del muelle de reloj está visible en la mirilla de inspección situada en la parte superior izquierda del módulo de control de la columna de dirección.
  9. Retire el perno que fija el módulo de control a la columna de dirección.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
    • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm

Instalar

  1. Coloque el perno que fija el módulo de control a la columna de dirección.
    2.4 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
    • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Los vídeos incluidos en este procedimiento se ofrecen únicamente a modo de descripción general complementaria. Siga todos los pasos indicados en el procedimiento para evitar daños en los componentes y/o lesiones personales.
  2. Coloque el clip de sujeción en el conector del módulo de control de la columna de dirección y, a continuación, enchufe el mazo de cables al conector del módulo de control de la columna de dirección.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Compruebe si hay piezas de clip rotas en el conector y retírelas si los hubiera.
  3. Instale la cubierta inferior de la columna de dirección. Consulta Shroud - Lower - Steering Column (Remove and Replace).
  4. Instale la cubierta superior de la columna de dirección. Consulta Shroud - Upper - Steering Column (Remove and Replace).

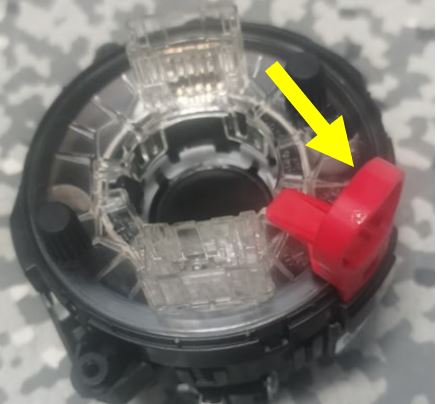

  5. Retire y deseche el retén de rotación del módulo de la dirección.
  6. Instale el volante. Consulta Steering Wheel (Remove and Replace).
  7. Instale el airbag del conductor. Consulta Airbag - Driver (Remove and Replace).
  8. Conecte la alimentación de la batería de baja tensión. Ver LV Battery - Li-lon (Disconnect and Connect) (Modify).
  9. Observe si aparece "3G", "4G", "LTE" o el icono del wifi en la esquina superior derecha de la pantalla táctil para verificar que la conectividad de red está disponible.
  10. Active el modo de servicio. Ver Modo de servicio.
  11. Vuelva a instalar el firmware del vehículo. Ver Reinstalación de software - Pantalla táctil.
  12. Desactive el modo de servicio. Ver Modo de servicio.
  13. Coloque el faldón trasero del vano del motor. Ver Underhood Apron - Rear (Remove and Replace).
  14. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
