Obturador de la rejilla activa (Desinstalación y sustitución)

Código de corrección 18500602 0.72 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

Retirar

  1. Extraiga el conjunto de la defensa delantera. Consulte Conjunto de defensa - Parte delantera (Desinstalación e instalación).
  2. Suelte el bloqueo del conector y, a continuación, desenchufe el conector del actuador del obturador de la rejilla activa.
  3. Suelte el pasacables del sensor de temperatura ambiente del obturador de la rejilla activa.
  4. Desenchufe el conector del sensor de temperatura ambiente y, a continuación, pase el conector a través de la abertura del pasacables de la cubierta.
  5. Suelte las pestañas de bloqueo (12 uds.) y los clips (2 uds.) que fijan el obturador de la rejilla activa al conjunto del módulo del ventilador de refrigeración y, a continuación, saque el obturador de la rejilla activa por la parte delantera del vehículo.

Instalar

  1. Coloque el obturador de la rejilla activa en el conjunto del módulo del ventilador de refrigeración y, a continuación, fije las pestañas de bloqueo (12 uds.) y los clips (2 uds.) que fijan el obturador de la rejilla activa al vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota

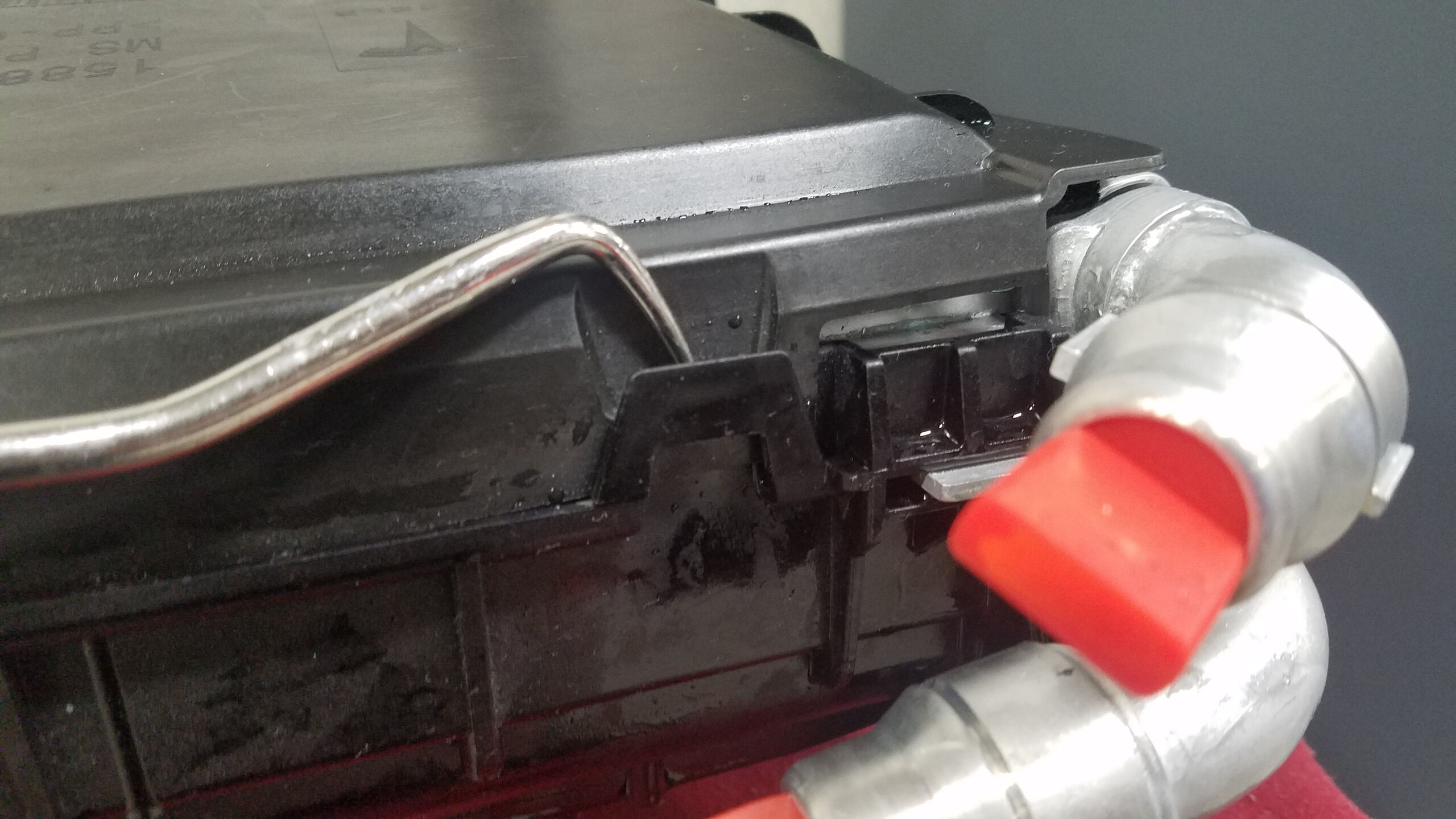

    Alinee las referencias antes de acoplar las pestañas. Asegúrese de que el obturador se desliza dentro de la pestaña, no fuera.
  2. Pase el conector a través de la abertura del pasacables de la cubierta y, a continuación, enchufe el conector del sensor de temperatura ambiente.
  3. Fije el pasacables del sensor de temperatura ambiente al obturador de la rejilla activa.
  4. Enchufe el conector del obturador de la rejilla activa y, a continuación, acople la pestaña de bloqueo.
  5. Instale el conjunto de la defensa delantera, pero no instale todavía la unidad de almacenamiento del vano del motor ni los faldones. Consulte Conjunto de defensa - Parte delantera (Desinstalación e instalación).
  6. Realice la siguiente rutina a través del modo de servicio o Toolbox (consulte 0005 - Modos de servicio): TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si la prueba térmica falla, consulte el artículo 206000 de Toolbox.
  7. Finalice la instalación de la defensa delantera. Consulte Conjunto de defensa - Parte delantera (Desinstalación e instalación).
