Actuador - Panel - Lado derecho (Desinstalación y sustitución)

Código de corrección 18102422 0.48 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

Retirar

  1. Abra la puerta delantera derecha.
  2. Baje la ventanilla delantera derecha.
  3. Mueva el asiento delantero derecho hacia atrás.
  4. Retire el guarnecido del pilar A central derecho. Consulte Guarnecido - Pilar A - Central - Lado izquierdo (Desinstalación y sustitución).
  5. Quite la tapa del extremo derecho del panel de instrumentos. Consulte Tapa del extremo - Panel de instrumentos - Lado izquierdo (Desinstalación y sustitución).
  6. Retire el guarnecido del pilar A inferior derecho. Consulte Guarnecido - Pilar A - Inferior - Lado izquierdo (Desinstalación y sustitución).
  7. En la pantalla táctil del vehículo, toque CONTROLES (icono de vehículo) > GUANTERA para abrir la guantera.
  8. Desconecte la alimentación de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  9. Retire la base del teléfono de la consola central. Consulte Base del teléfono - Consola central (Desinstalación y sustitución).
  10. Retire el panel de servicio del panel de instrumentos. Consulte Panel de servicio - Panel de instrumentos (Desinstalación y sustitución).
  11. Retire la pantalla táctil. Consulte Pantalla táctil (HW3) (Desinstalación y sustitución).
  12. Suelte las pestañas (4 uds.) que sujetan el panel de cierre al panel de instrumentos y, a continuación, retire el panel de cierre del vehículo.
  13. Quite el guarnecido central del panel de instrumentos derecho. Consulte Guarnecido - Parte central - Panel de instrumentos - Lado derecho (Desinstalación y sustitución).
  14. Desmonte la cubierta de la zona de los pies del pasajero delantero. Consulte Cubierta - Zona de los pies - Pasajero delantero (Desinstalación y sustitución).
  15. Extraiga el airbag de rodilla del pasajero delantero. Consulte Airbag de rodilla - Pasajero delantero (Desinstalación y sustitución).
  16. Extraiga la guantera. Consulte Guantera (Desinstalación y sustitución).
  17. Retire el conducto del panel de instrumentos del lado del pasajero. Consulte Conducto - Panel de instrumentos - Conductor (Desinstalación y sustitución).

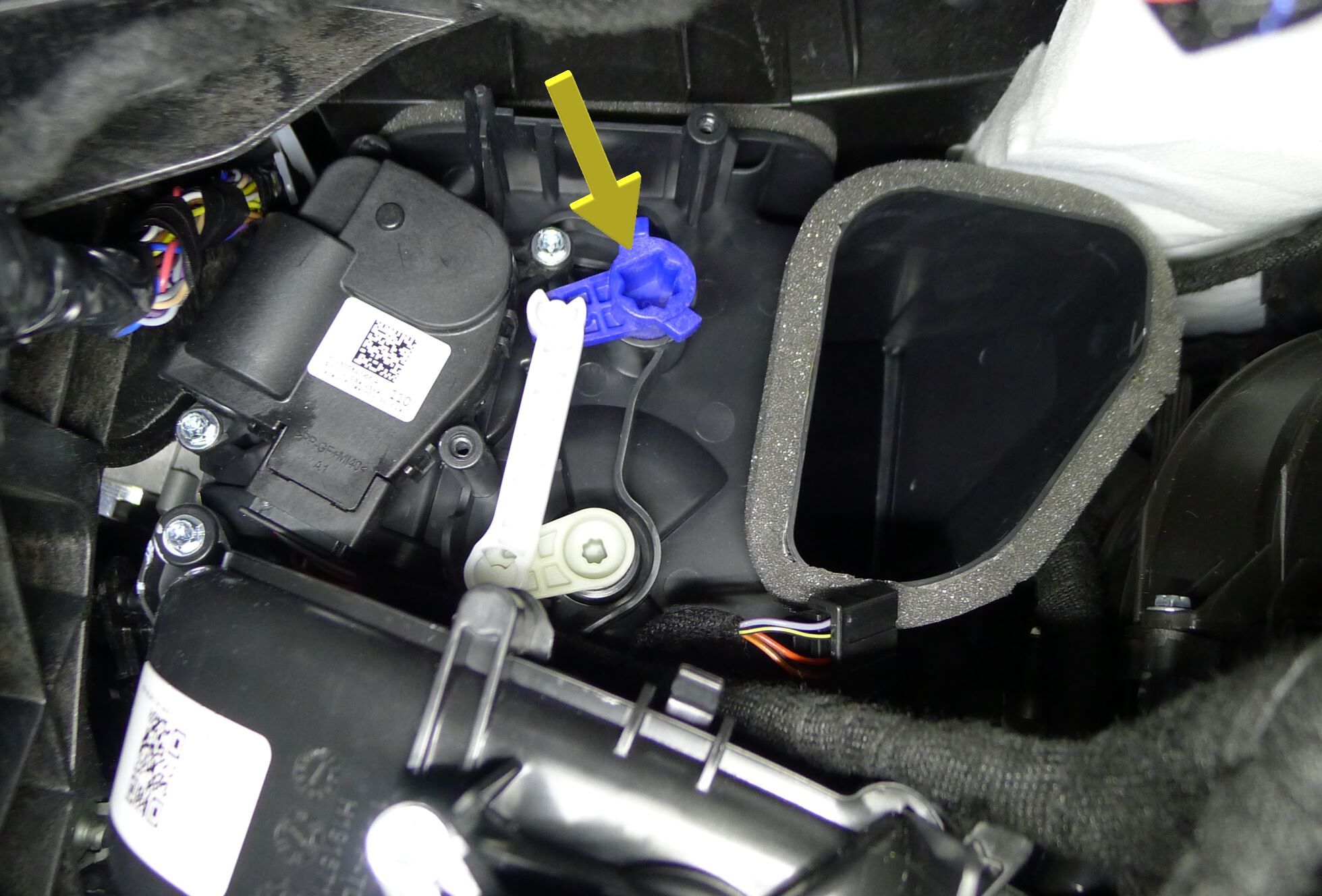

  18. Desenchufe el conector del actuador del panel derecho.
  19. Quite los tornillos (2 uds.) que fijan el actuador del panel derecho al conjunto del climatizador y, a continuación, retire el actuador del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sujete el brazo del actuador y anote el ángulo de encaje durante el desmontaje.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Juego de puntas de carraca pequeñas

Instalar

  1. Coloque el actuador del panel derecho en el vehículo y, a continuación, coloque los tornillos (2 uds.) que fijan el actuador al conjunto del climatizador.
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el ángulo de encaje del brazo del actuador coincide con el actuador durante la instalación.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Juego de puntas de carraca pequeñas
    • Llave de carraca/dinamométrica
  2. Enchufe el conector del actuador del panel derecho.
  3. Instale el conducto del panel de instrumentos del lado del pasajero. Consulte Conducto - Panel de instrumentos - Conductor (Desinstalación y sustitución).
  4. Coloque la guantera. Consulte Guantera (Desinstalación y sustitución).
  5. Instale el airbag de rodilla del pasajero delantero. Consulte Airbag de rodilla - Pasajero delantero (Desinstalación y sustitución).
  6. Instale la cubierta de la zona de los pies del pasajero delantero. Consulte Cubierta - Zona de los pies - Pasajero delantero (Desinstalación y sustitución).
  7. Instale el guarnecido central del panel de instrumentos derecho. Consulte Guarnecido - Parte central - Panel de instrumentos - Lado derecho (Desinstalación y sustitución).
  8. Coloque el panel de cierre del panel de instrumentos en el vehículo y coloque las pestañas (4 uds.) que sujetan el panel de cierre al panel de instrumentos.
  9. Instale la pantalla táctil. Consulte Pantalla táctil (HW3) (Desinstalación y sustitución).
  10. Instale el panel de servicio del panel de instrumentos. Consulte Panel de servicio - Panel de instrumentos (Desinstalación y sustitución).
  11. Instale la base del teléfono de la consola central. Consulte Base del teléfono - Consola central (Desinstalación y sustitución).
  12. Conecte la alimentación de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  13. Instale el guarnecido del pilar A inferior derecho. Consulte Guarnecido - Pilar A - Inferior - Lado izquierdo (Desinstalación y sustitución).
  14. Coloque la tapa del extremo derecho del panel de instrumentos. Consulte Tapa del extremo - Panel de instrumentos - Lado izquierdo (Desinstalación y sustitución).
  15. Coloque el guarnecido del pilar A central derecho. Consulte Guarnecido - Pilar A - Central - Lado izquierdo (Desinstalación y sustitución).
  16. Mueva el asiento delantero derecho a su posición original.
  17. Suba la ventanilla delantera derecha.
  18. Cierre la puerta delantera derecha.
