Panel de cierre - Puerta - Parte delantera - Lado izquierdo (Desinstalación y sustitución)

Código de corrección 11701032 0.24 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

Retirar

  1. Abra la puerta delantera izquierda y baje la ventanilla delantera izquierda.
  2. Retire el conjunto de decoración de la puerta delantera izquierda. Consulte .
  3. Retire el panel de guarnecido de la puerta delantera izquierda. Consulte Panel - Guarnecido de la puerta - Parte delantera - Lado izquierdo (Desinstalación y sustitución)
  4. Tire de la pestaña blanca para soltar el bloqueo del conector y, a continuación, desenchufe el conector eléctrico del controlador del tirador de la puerta delantera izquierda.
  5. Extraiga el tornillo que fija el controlador del tirador de la puerta delantera izquierda al panel de cierre de la puerta delantera izquierda.
    2 Nm (1.5 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T25
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 2 pulg.
  6. Suelte las lengüetas de retención que sujetan el controlador del tirador de la puerta delantera izquierda al conjunto del panel de cierre de la puerta delantera izquierda y, a continuación, retire el controlador del conjunto.
  7. Desenchufe el conector eléctrico del sensor de presión de la puerta delantera izquierda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    NO presione la pestaña de bloqueo roja. Tire de la pestaña para sacarla del conector hasta que este se desbloquee y, a continuación, siga tirando para soltar el conector.
  8. Retire los pernos (6 uds.) que fijan el panel de cierre de la puerta delantera izquierda al conjunto de la puerta.
    4.5 Nm (3.3 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm
    • Extensión de 2 pulg.

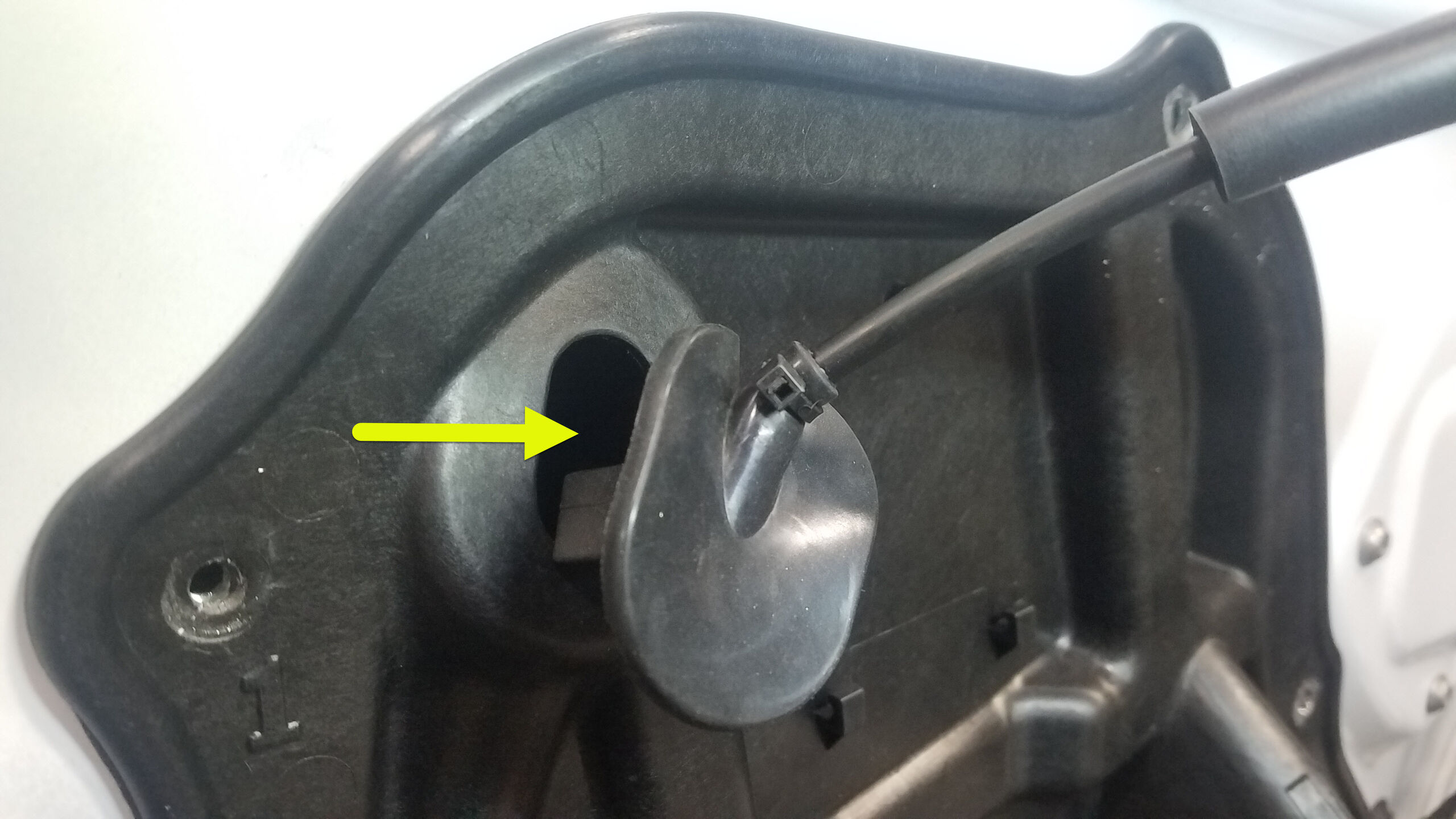

  9. Suelte el pasacables del cable de cierre del conjunto del panel de cierre y, a continuación, pase el pasacables y el cable a través de la abertura.
  10. Suelte los clips (2 uds.) que sujetan el mazo de cables al conjunto del panel de cierre de la puerta delantera izquierda y, a continuación, retire el panel de cierre del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte los clips de la parte posterior del panel para evitar daños.

Instalar

  1. Pase el pasacables del cable del cerradero a través de la abertura del panel de cierre de la puerta delantera izquierda y, a continuación, coloque el pasacables en el conjunto del panel de cierre.
  2. Coloque los pernos (6 uds.) que sujetan el panel de cierre de la puerta delantera izquierda al conjunto de la puerta.
    4.5 Nm (3.3 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm
    • Extensión de 2 pulg.
  3. Apriete los clips (2 uds.) que sujetan el mazo de cables al conjunto del panel de cierre de la puerta delantera izquierda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que se oye un clic al encajar completamente el clip.
  4. Enchufe el conector eléctrico del sensor de presión de la puerta delantera izquierda y, a continuación, acople el bloqueo del conector.
  5. Instale el controlador del tirador de la puerta delantera izquierda en el conjunto del panel de cierre de la puerta delantera izquierda.
  6. Coloque el tornillo que fija el controlador del tirador de la puerta delantera izquierda al panel de cierre de la puerta delantera izquierda.
    2 Nm (1.5 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T25
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 2 pulg.
  7. Enchufe el conector eléctrico del controlador del tirador de la puerta delantera izquierda y, a continuación, acople el bloqueo del conector.
  8. Coloque el panel de guarnecido de la puerta delantera izquierda. Consulte Panel - Guarnecido de la puerta - Parte delantera - Lado izquierdo (Desinstalación y sustitución)
  9. Coloque el conjunto de decoración de la puerta delantera izquierda. Consulte .
  10. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
