Código de corrección 170100080.06 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

1. Remove the rear underhood apron. See Faldón del vano del motor - Parte trasera (Desinstalación y sustitución).
2. Disconnect LV battery connector and keep FRL loop connected
   Nota

   1x connectors, Release LV battery but keep FRL loop connected, Lift up and release green locking tab, Pull black connector lock outwards to release connection





3. Connect 12V maintainer while LV battery is connected and cycle contactors on
   Nota

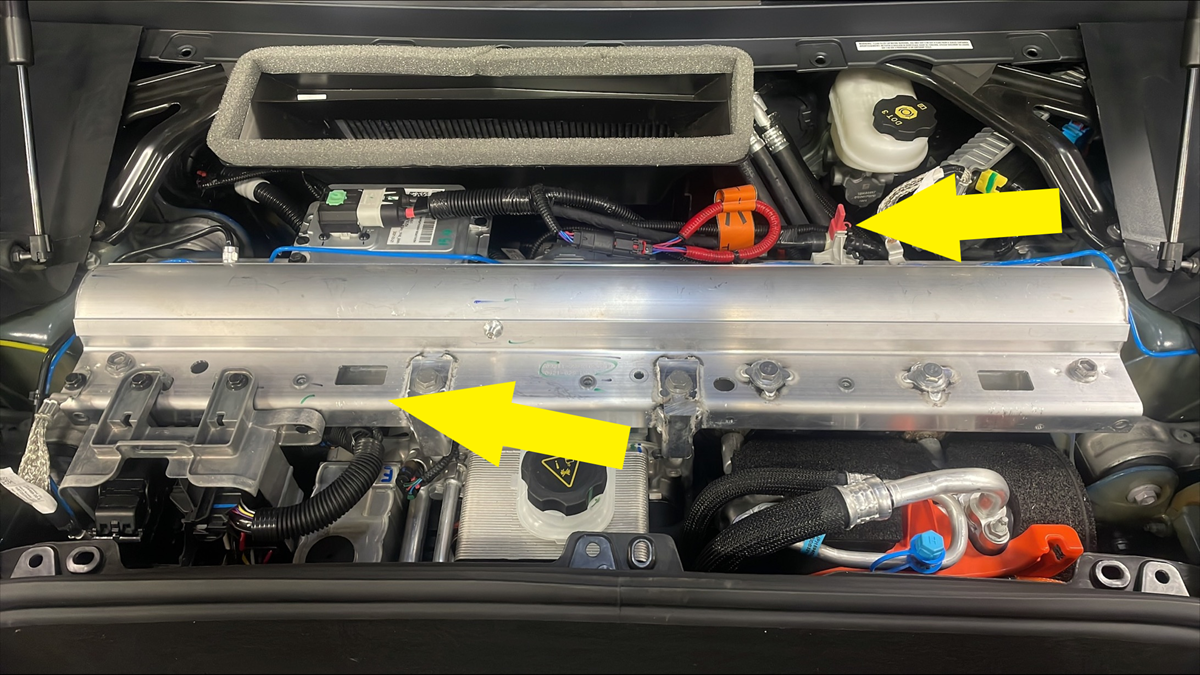

   Connect 12V support while LV battery is connected, Place fender cover over multi-system beam, Prevent shorting position cable to ground, Secure positive terminal to jump post, Secure negative terminal to chassis ground, Contactors will turn on and there will be an audible click





4. Secure LV battery connector
   Nota

   1x connector, Seat LV battery connection and push black connector lock inwards to secure, Engage upper locking tab when fully seated



5. Open LH front door



6. Lower LH front window



7. Place vehicle in service mode via UI
   Nota

   Via Controls > Software, Touch and hold "Model" for 2 seconds then release, Use screen keyboard to type "service" into dialog box and select OK button







8. Remove 12V maintainer
   Nota

   Unplug maintainer first and then remove from posts, Return cap to positive post





9. Navigate to Power Distribution
   Nota

   Via Service UI select Low Voltage > Power Distribution





10. Verifique el estado de la batería de baja tensión.
    Nota

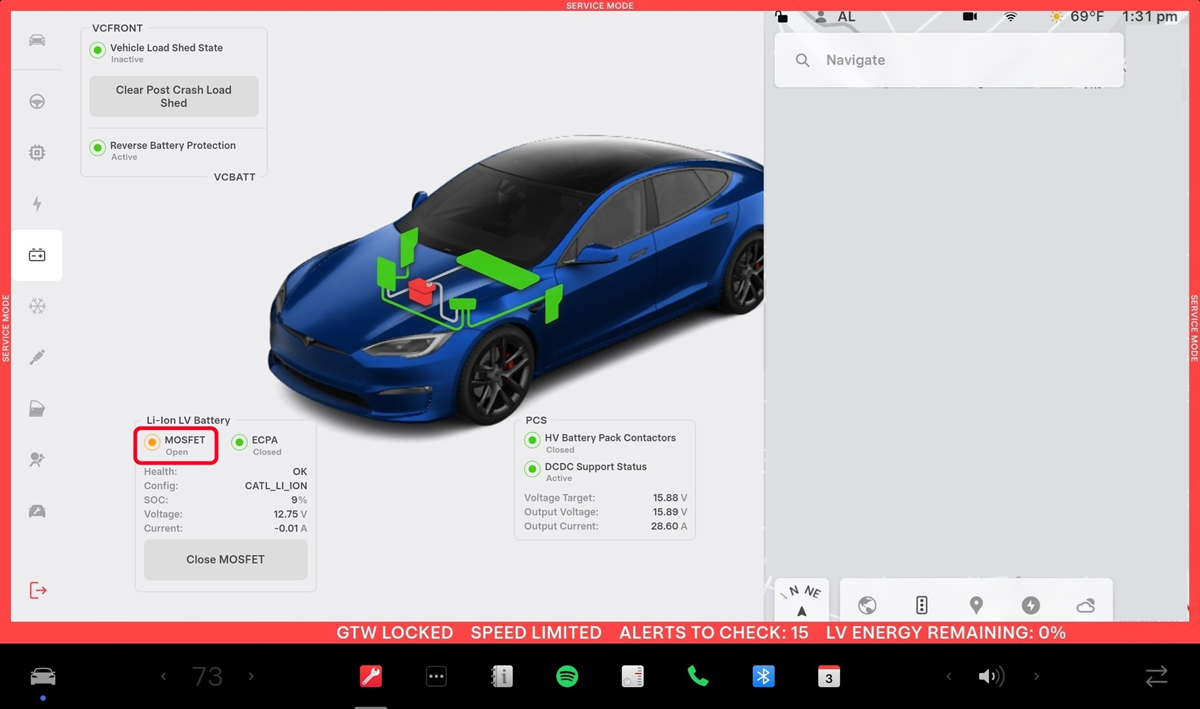

    Si después de 2 minutos de soporte PCS aparecen las alertas VCLEFT_a478_LVBMS_MOSFET_Open o VCBATT_a478_LVBMS_MOSFET_Open, la batería de baja tensión no se ha recuperado automáticamente. La recuperación automática puede intentarse manualmente a través de la pantalla táctil o Toolbox:

    • Pantalla táctil:Modo de servicio > Baja tensión > Distribución de energía > Cerrar MOSFET
    • Toolbox: Ejecute la AcciónPROC_VCFRONT_X_RECONNECT-LV-BATTERYvia Toolbox: (link)via Service Mode: Low Voltage ➜ Power Distribution ➜ Close MOSFET

    Nota

    Si con los pasos anteriores no se logra la recuperación automática de la batería de baja tensión, la batería deberá recuperarse empleando el cargador de baterías de iones de litio de Tesla (AÚN EN FASE DE DESARROLLO).

    • Verifique que la batería no se está descargando a corrientes elevadas y que no se esté protegiendo de forma automática.

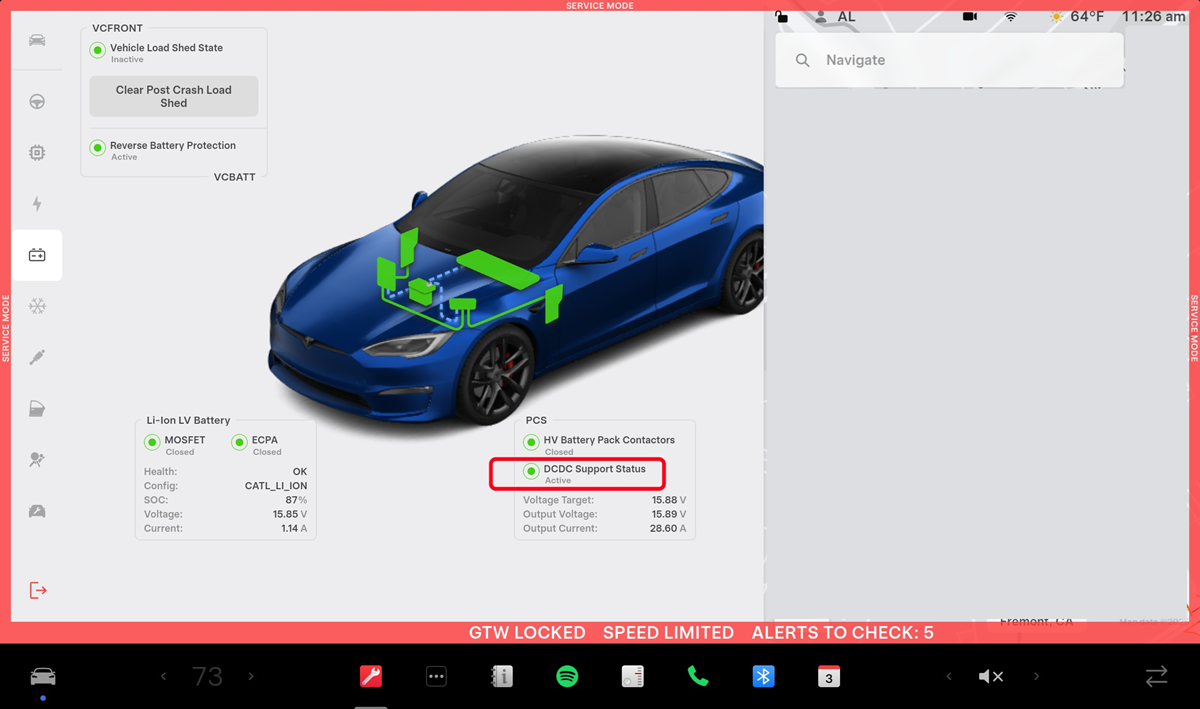

    • Vaya a Modo de servicio > Baja tensión > Distribución de energía > Batería de baja tensión y confirme que el estado de carga de la batería de baja tensión esté aumentando.
    • Verifique que el estado MOSFET de la batería de baja tensión sea Cerrado.
11. Exit Service mode
    Nota

    Press and hold the Exit Service Mode button for 3 seconds



12. Install the rear underhood apron. See Faldón del vano del motor - Parte trasera (Desinstalación y sustitución).
