Alimentación de baja tensión (Desconexión y conexión)

Código de corrección 17010200 0.05 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

  • 2025-10-16: Se ha añadido la configuración del conector para MSXP3.

Desconectar

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso

Prepárese para estas condiciones antes de desconectar la alimentación de baja tensión:

  • Si las ventanillas están cerradas, podrían romperse al abrir la puerta.
  • Las puertas cerradas podrían quedar bloqueadas.
  • Los airbags no se activarán.
  • Los sistemas, las pantallas y otros controles estarán apagados.
  1. Desconecte cualquier cable de carga.
  2. Asegúrese de que el vehículo está en modo de estacionamiento.
  3. Abra las puertas delanteras y baje las ventanillas delanteras.
  4. Extraiga el faldón trasero del vano del motor. Consulte Faldón del vano del motor - Parte trasera (Desinstalación y sustitución).
  5. En la pantalla táctil, toque las opciones Controles > Seguridad > Apagar.
  6. Seleccione una de las siguientes opciones para desconectar el conector de la batería de baja tensión.

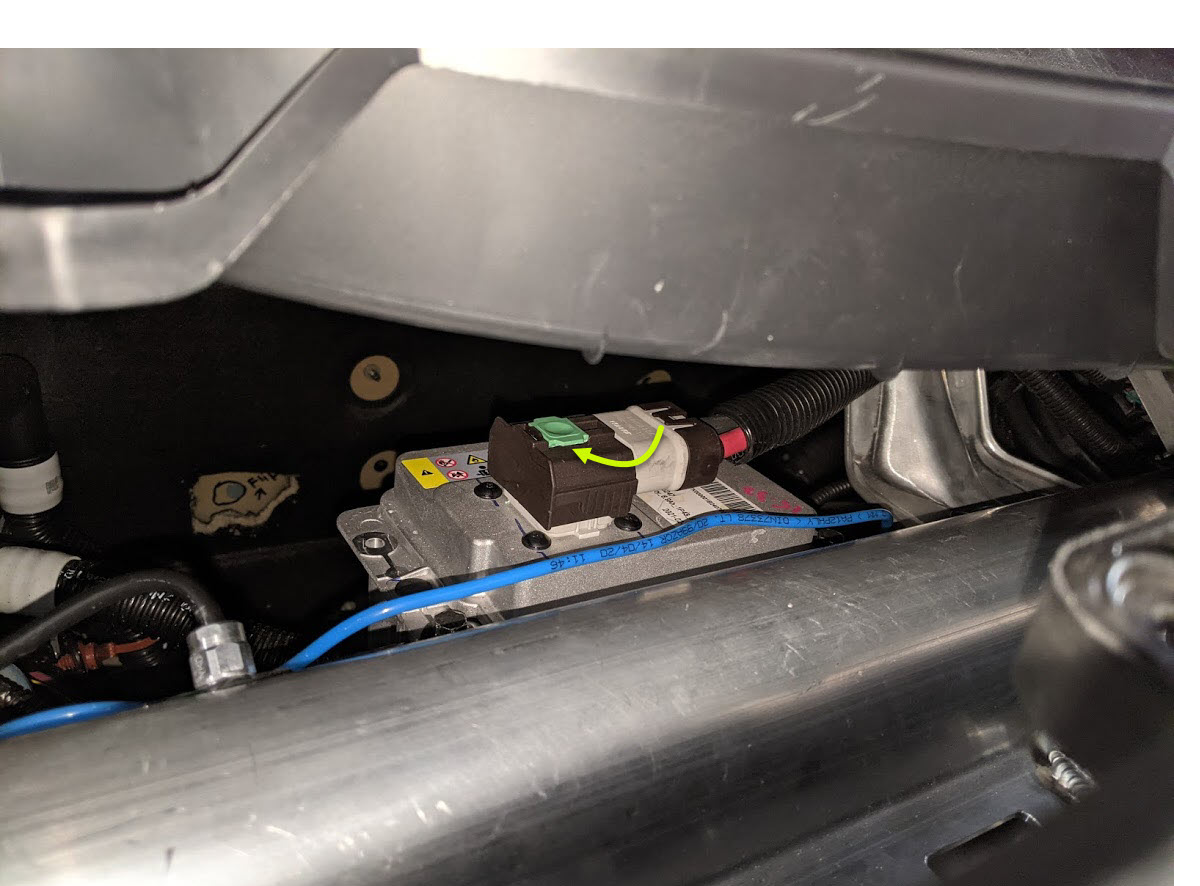

    • Levante la pestaña de bloqueo y, a continuación, tire del bloqueo del conector negro para separarlo de los cables. Tire hacia arriba del conector eléctrico de la batería de baja tensión para desconectarlo.

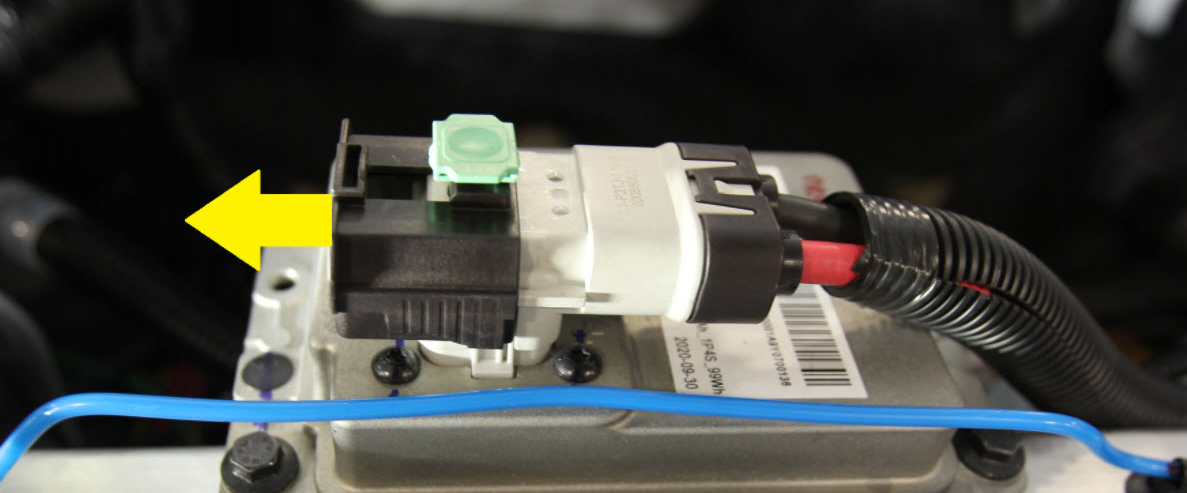

    • Levante la pestaña de bloqueo y, a continuación, tire del bloqueo del conector negro para separarlo de los cables. Tire hacia arriba del conector eléctrico de la batería de baja tensión para desconectarlo.

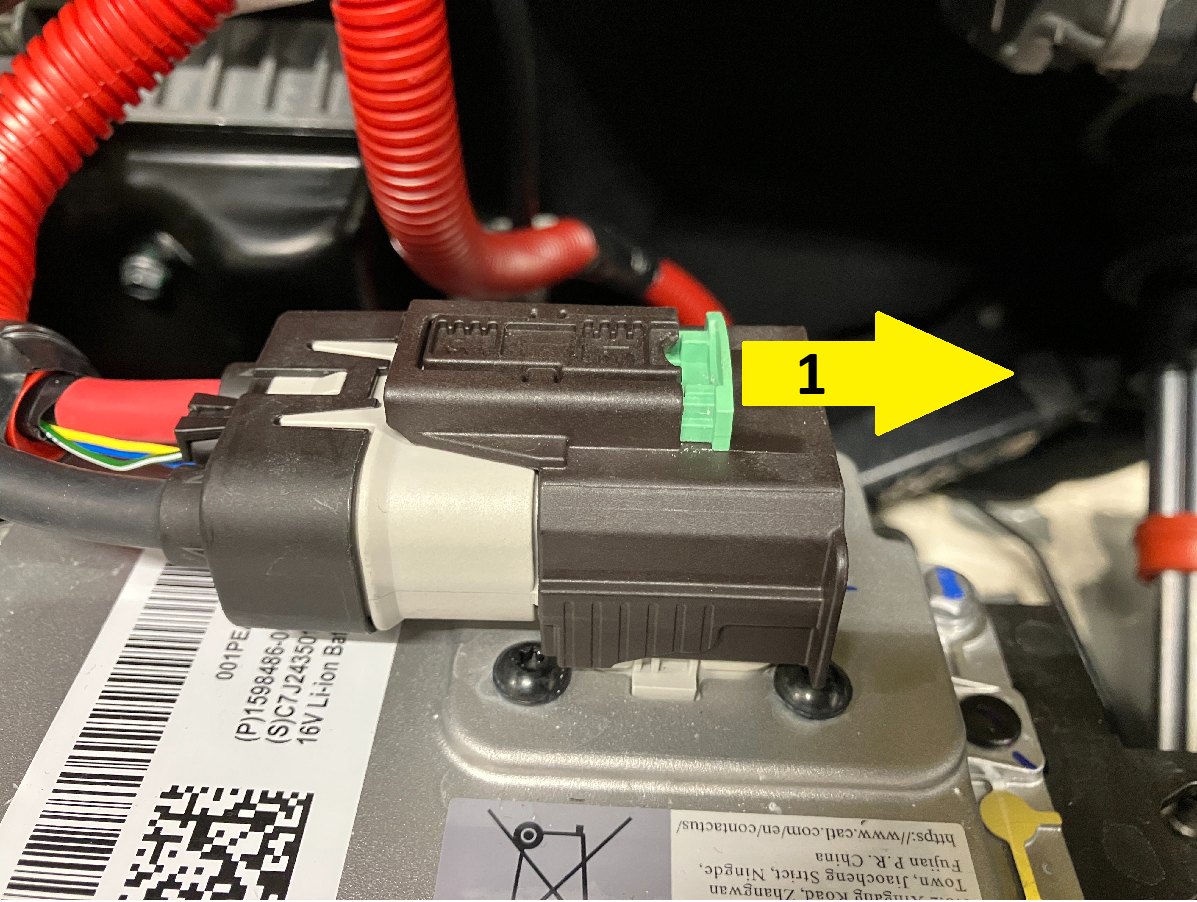

      • Suelte la pestaña de bloqueo verde tirando de ella hacia afuera (1).

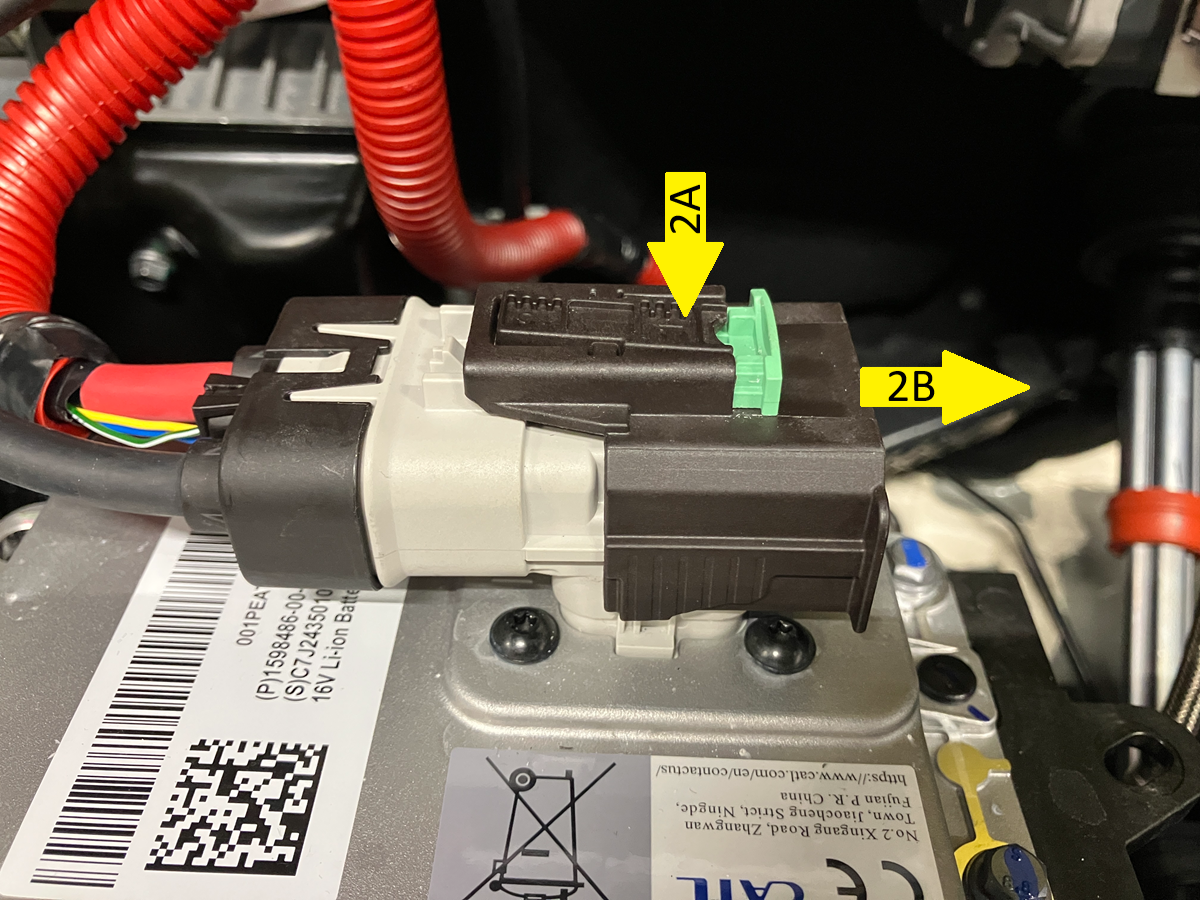

      • Presione la pestaña negro marcada como "1" (2A) y, a continuación, tire del bloqueo del conector negro hacia afuera (2B).

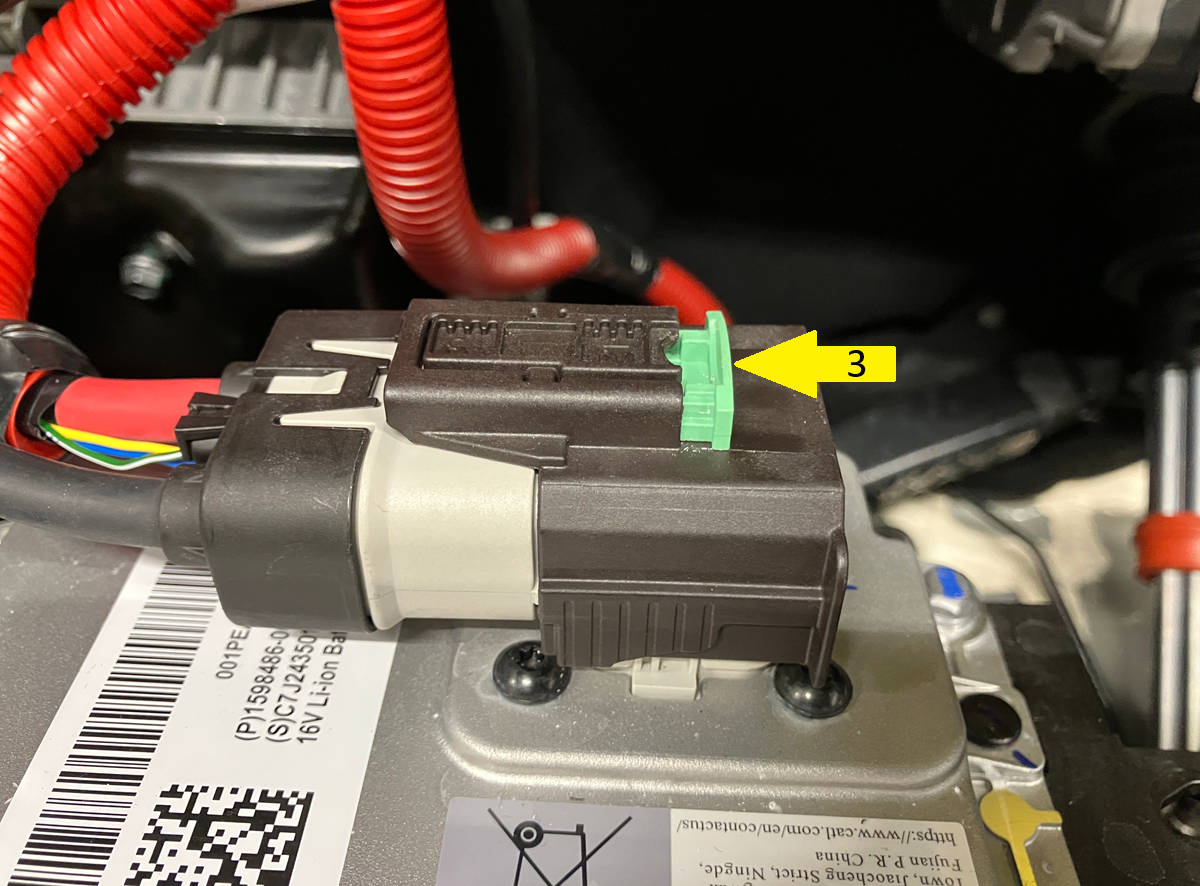

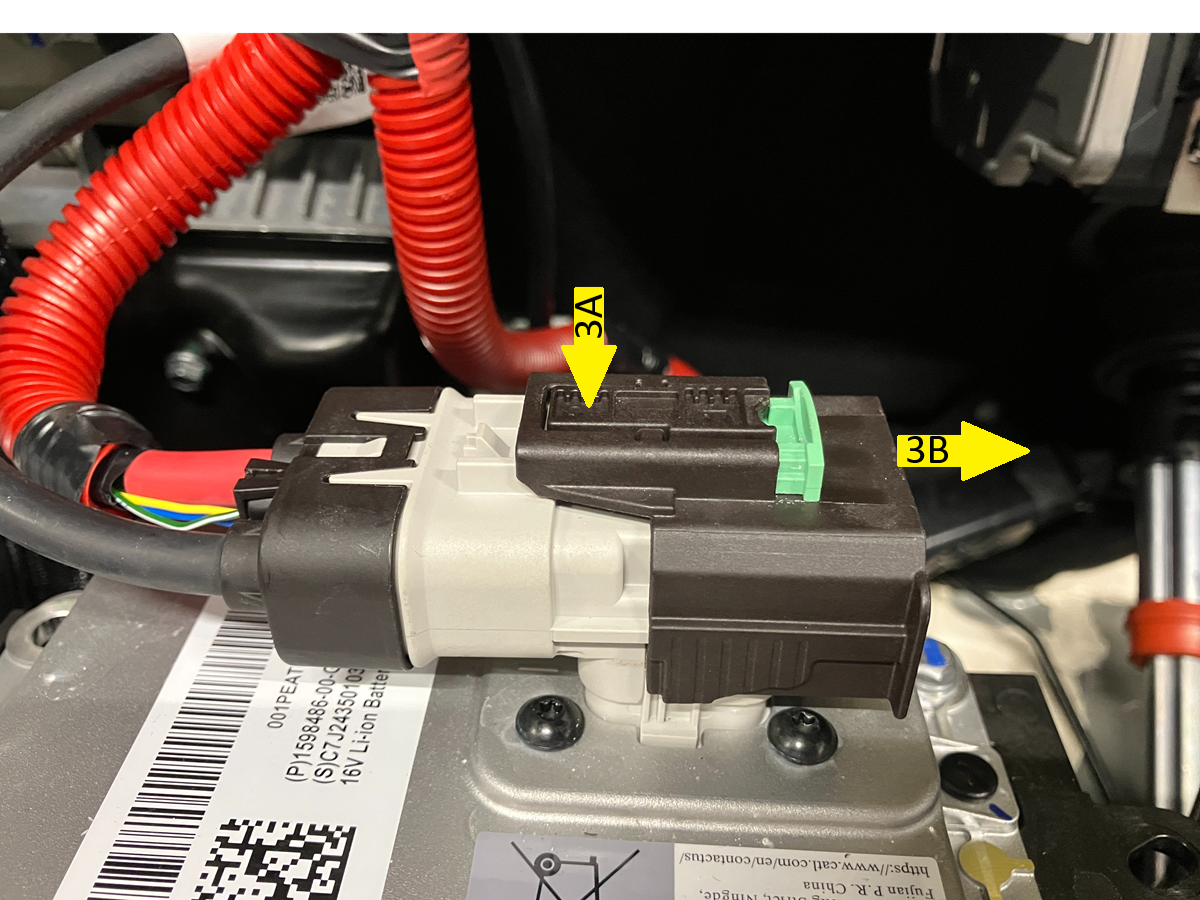

      • Presione la pestaña negra marcada como "2" (3A) y, a continuación, tire del bloqueo del conector negro aún más hacia afuera (3B) para liberar completamente el conector.

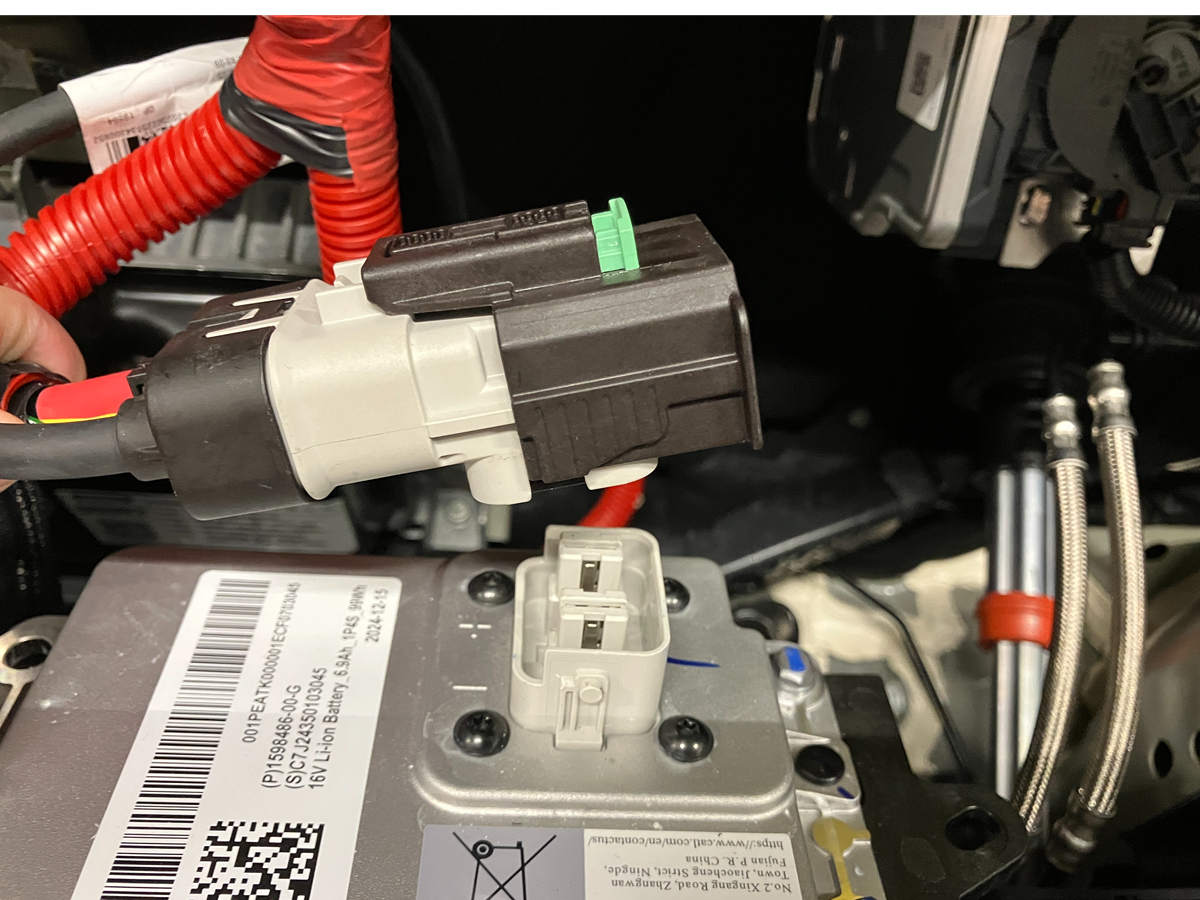

      • Tire del conector hacia arriba para soltarlo de la batería de baja tensión
  7. Desconecte el circuito de primeros auxilios.

  1. Conecte el circuito de primera respuesta.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No vuelva a enchufar el conector eléctrico de la batería de baja tensión hasta que el circuito de primeros auxilios esté conectado.
  2. Seleccione una de las siguientes opciones para enchufar el conector de la batería de baja tensión.
    • Enchufe el conector eléctrico de la batería de baja tensión y, a continuación, presione el conector mientras acopla el bloqueo del conector negro. Presione hacia abajo la pestaña de bloqueo para fijar el conector.
      Informational PurposesAn informational icon, calling your attention
      Nota
      Si la pestaña de bloqueo no se acopla, el conector o el bloqueo del conector negro no están completamente acoplados.

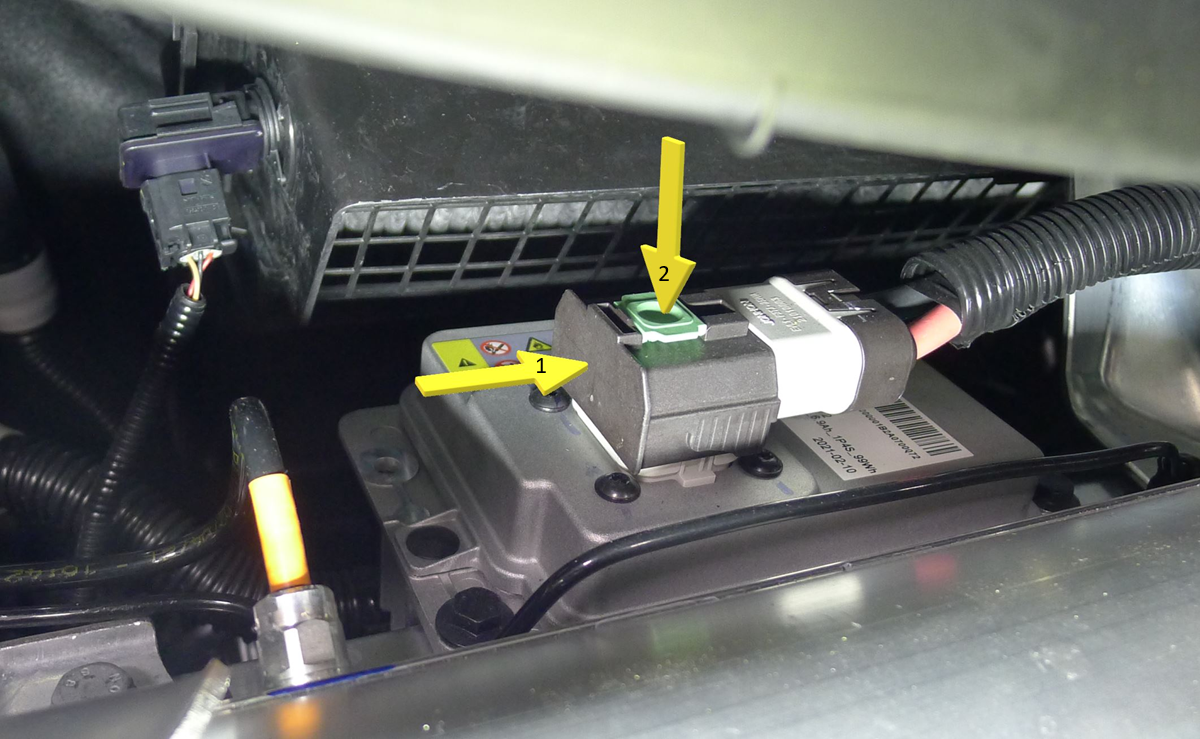

    • Enchufe el conector eléctrico de la batería de baja tensión y, a continuación, presione el conector mientras acopla el bloqueo del conector negro (1). Presione la pestaña verde hacia abajo (2) para fijar el conector.
      Informational PurposesAn informational icon, calling your attention
      Nota
      Si la pestaña de bloqueo no se acopla, el conector o el bloqueo del conector negro no están completamente acoplados.

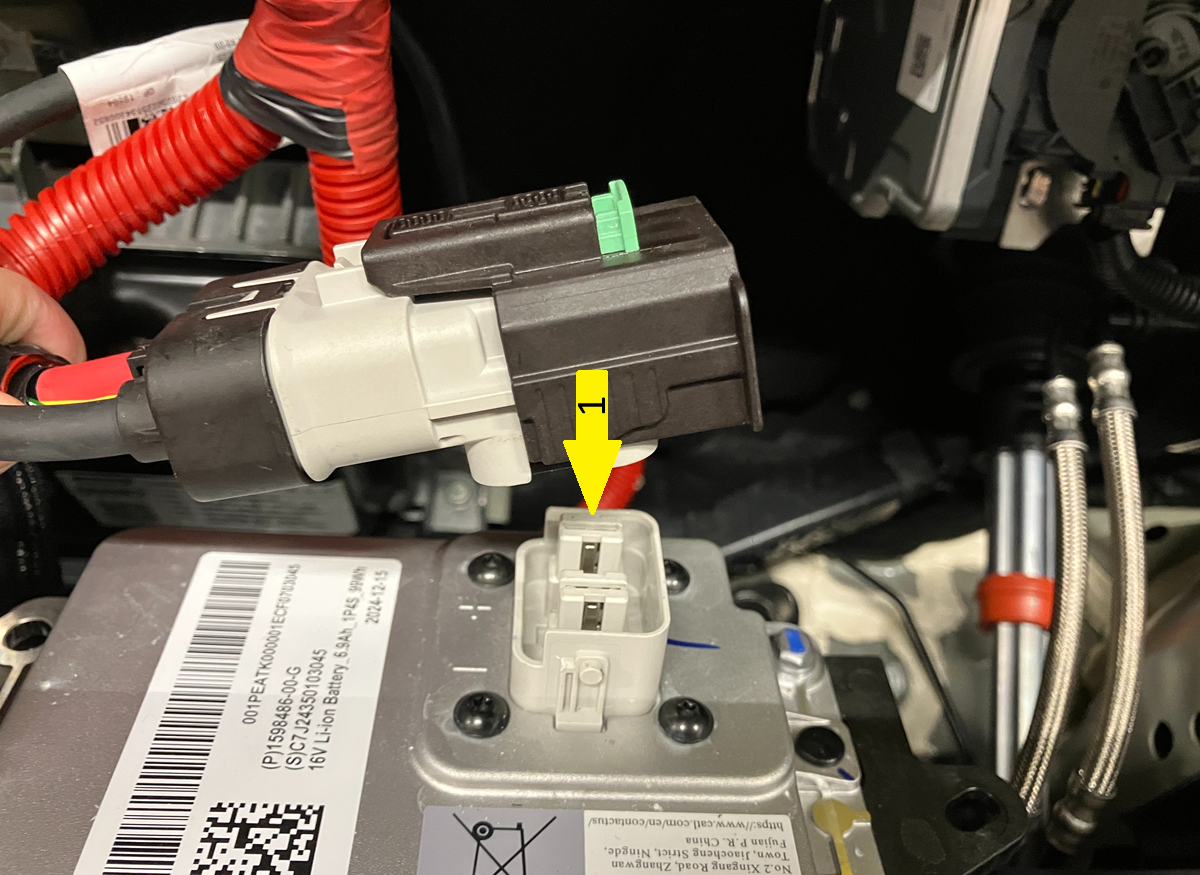

      • Enchufe el conector a la batería de baja tensión (1).

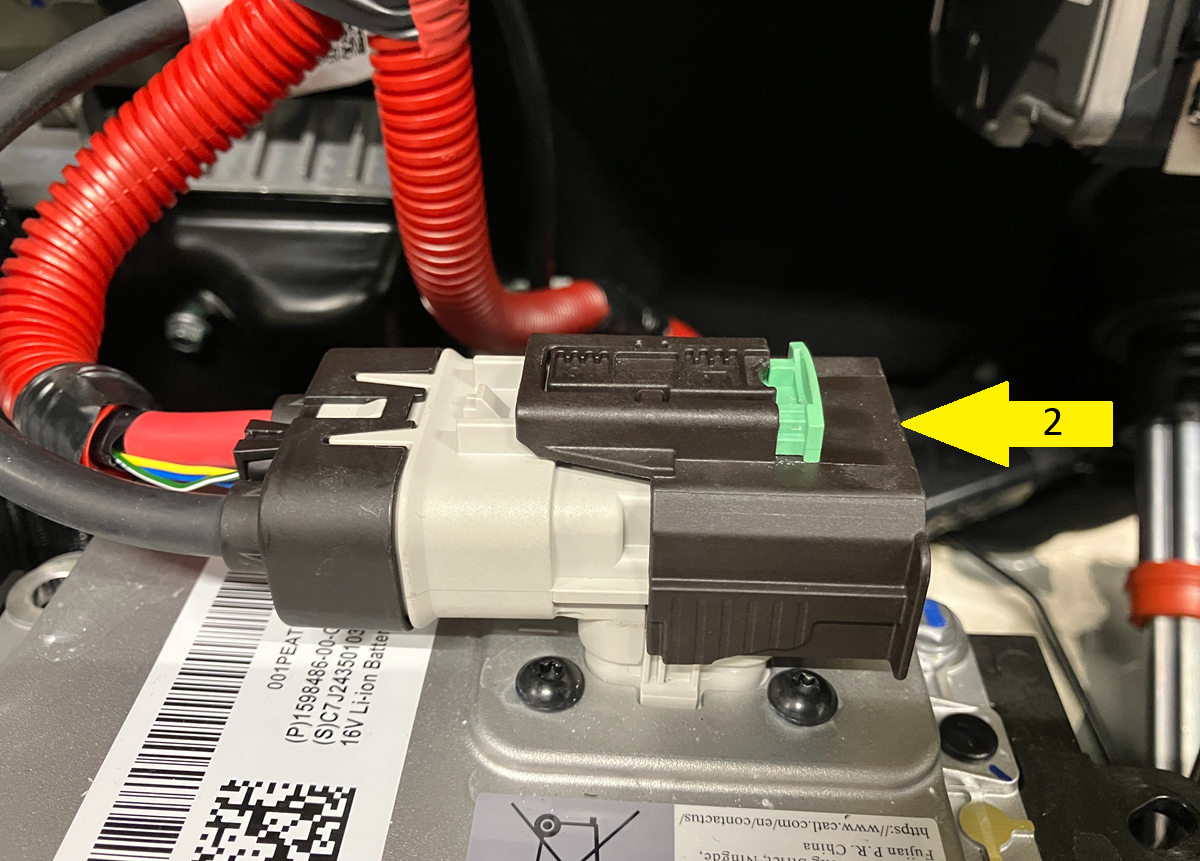

      • Empuje completamente hacia adentro el bloqueo del conector negro (2).
      • Presione la pestaña verde hacia adentro (3) para fijar el conector.
  3. Coloque el faldón trasero del vano del motor. Consulte Faldón del vano del motor - Parte trasera (Desinstalación y sustitución).
  4. Pise el pedal de freno para activar la alimentación del vehículo.
  5. Suba las ventanillas delanteras y cierre las puertas delanteras.
