Conducto - Suelo - 2.ª fila - Lado derecho (Desinstalación y sustitución)

Código de corrección 18109802 1.38 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.
  1. Abra las cuatro puertas
  2. Baje las cuatro ventanillas
  3. Mueva el asiento delantero izquierdo hacia delante
  4. Use un destornillador de cabeza plana para girar el mecanismo de bloqueo de la sujeción del cinturón de seguridad del asiento delantero hacia la izquierda para soltarlo del pretensor y deslice después la fijación del pretensor para extraerla y ponerla a un lado.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    NO la gire hacia la derecha para evitar daños en el mecanismo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El diseño de la fijación puede variar, pero el funcionamiento es el mismo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El tornillo de bloqueo seguirá en posición horizontal cuando se suelte.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se escuchará un ligero clic cuando se suelte la fijación.
  5. Mueva el asiento delantero derecho hacia delante.
  6. Use un destornillador de cabeza plana para girar el mecanismo de bloqueo de la sujeción del cinturón de seguridad del asiento delantero hacia la izquierda para soltarlo del pretensor y deslice después la fijación del pretensor para extraerla y ponerla a un lado.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    NO la gire hacia la derecha para evitar daños en el mecanismo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El diseño de la fijación puede variar, pero el funcionamiento es el mismo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El tornillo de bloqueo seguirá en posición horizontal cuando se suelte.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se escuchará un ligero clic cuando se suelte la fijación.

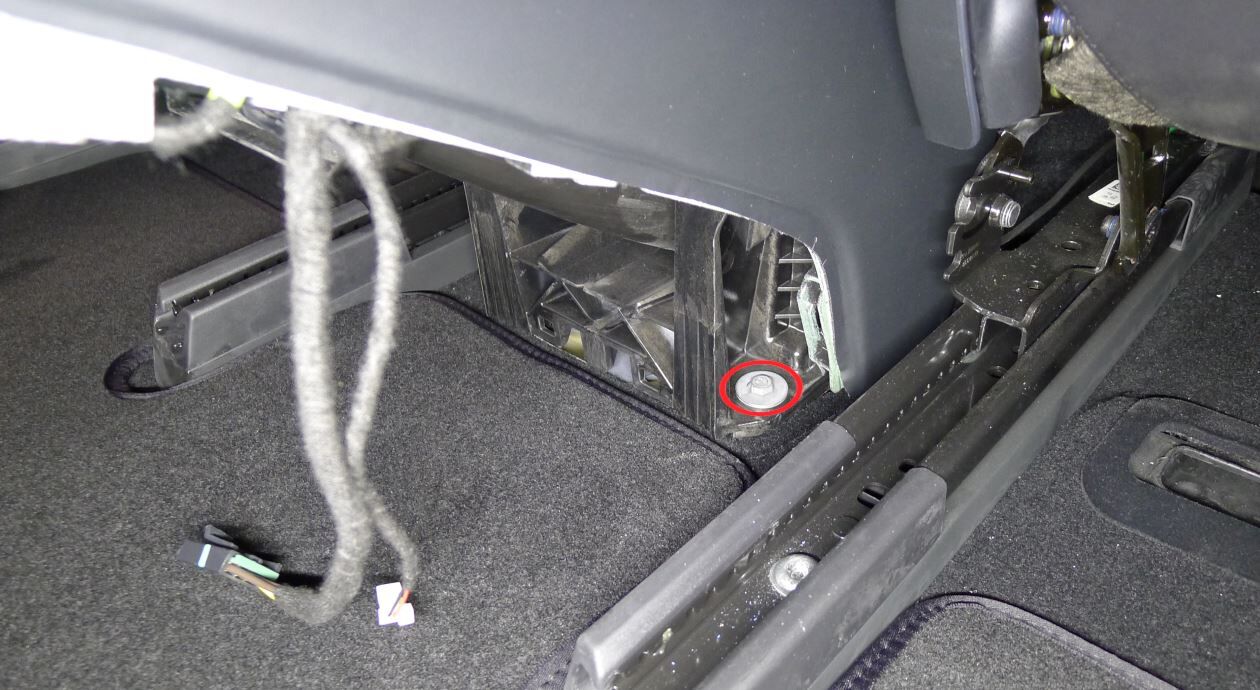

  7. Retire los pernos que fijan la parte trasera de las guías del asiento delantero izquierdo al panel del suelo
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos
  8. Retire los pernos que fijan la parte trasera de las guías del asiento delantero derecho al panel del suelo
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos
  9. Suelte el conjunto del panel trasero de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota
    7 clips, 6 referencias
  10. Retire el conjunto del panel trasero de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 conectores, 2 referencias. Deslice el panel hacia atrás para soltarlo del conjunto de la consola. El bloqueo del conector para la lámpara está situado debajo del soporte
  11. Suelte el soporte izquierdo y derecho de la consola trasera
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos, 10 mm, 12 Nm
  12. Mueva el asiento delantero izquierdo hacia atrás
  13. Mueva el asiento delantero derecho hacia atrás
  14. Retire los pernos que fijan la parte delantera de las guías del asiento delantero izquierdo al panel del suelo
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos
  15. Ajuste la posición del asiento delantero izquierdo para facilitar el desmontaje
    Informational PurposesAn informational icon, calling your attention
    Nota
    Mueva el asiento a la mitad de la guía en la posición más vertical con el asiento completamente arriba
  16. Retire los pernos que fijan la parte delantera de las guías del asiento delantero derecho al panel del suelo
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos
  17. Ajuste la posición del asiento delantero derecho para facilitar el desmontaje
    Informational PurposesAn informational icon, calling your attention
    Nota
    Mueva el asiento a la mitad de la guía en la posición más vertical con el asiento completamente arriba
  18. Suelte la base del teléfono
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 clips, 2 referencias. Tire hacia arriba de la parte inferior y gírela hacia fuera desde debajo del panel de instrumentos
  19. Retire la base del teléfono
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 conectores, 1 clip. Tenga cuidado de soltar los bloqueos de los conectores antes de extraerlos de cada toma para evitar daños
  20. Suelte el panel de servicio del panel de instrumentos
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pestañas, 4 referencias. Suelte las pestañas superiores y deslice hacia atrás
  21. Suelte los mazos de cables de diagnóstico y CAN del panel de servicio del panel de instrumentos
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 clips
  22. Retire el panel de servicio del panel de instrumentos
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 conector
  23. Retire la alfombrilla delantera izquierda
  24. Retire la cubierta de la zona de los pies izquierda
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 conector, 2 imanes
  25. Retire el guarnecido del pilar A central izquierdo
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 clip, 2 pestañas
  26. Retire el guarnecido del pilar A inferior izquierdo
    Informational PurposesAn informational icon, calling your attention
    Nota
    7 clips
  27. Retire la alfombrilla lateral de la consola izquierda
    Informational PurposesAn informational icon, calling your attention
    Nota
    11 clips
  28. Suelte el soporte inferior de la base de pedales izquierda de la consola central
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 perno, 10 mm, 10 Nm
  29. Abra el capó
    Informational PurposesAn informational icon, calling your attention
    Nota
    En la pantalla táctil central > Controles rápidos > Abrir maletero delantero
  30. Retire el faldón trasero del vano del motor
    Informational PurposesAn informational icon, calling your attention
    Nota
    8 clips
  31. Apague el vehículo desde la pantalla central
    Informational PurposesAn informational icon, calling your attention
    Nota
    En Controles > Seguridad > Apagar
  32. Desenchufe el conector de la batería de baja tensión y el circuito de primeros auxilios
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 conectores. Levante y suelte la pestaña de bloqueo verde. Tire del bloqueo del conector negro hacia fuera para liberar la conexión
  33. Coloque la silla para acceder debajo de la parte inferior del asiento y desconecte el mazo de cables del lado izquierdo de la carrocería del controlador del asiento
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 conectores, 1 clip. Suelte la pestaña de bloqueo roja del conector negro
  34. Desmonte el asiento delantero izquierdo del vehículo
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda pedir ayuda. Tenga cuidado de no dañar otros componentes
  35. Coloque la silla para acceder debajo de la parte inferior del asiento y desconecte el mazo de cables del lado derecho de la carrocería del controlador del asiento
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 conectores, 1 clip. Suelte la pestaña de bloqueo roja del conector negro
  36. Desmonte el asiento delantero derecho del vehículo
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda pedir ayuda. Tenga cuidado de no dañar otros componentes
  37. Retire la alfombrilla delantera derecha
  38. Retire la cubierta de la zona de los pies derecha
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 imanes, 1 conector
  39. Retire el guarnecido del pilar A central derecho
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 clip, 2 pestañas
  40. Retire el guarnecido del pilar A inferior derecho
    Informational PurposesAn informational icon, calling your attention
    Nota
    7 clips
  41. Retire la moqueta lateral de la consola derecha
    Informational PurposesAn informational icon, calling your attention
    Nota
    11 clips
  42. Suelte el soporte inferior de la base de pedales derecha de la consola central
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 perno, 10 mm, 10 Nm
  43. Suelte los conectores de la consola central al mazo de cables de la carrocería
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 conectores, 2 clips
  44. Suelte el soporte central del soporte de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos, 10 mm, 12 Nm
  45. Retire el conjunto de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota
    Levante la parte trasera, gire la parte delantera desde debajo del panel de instrumentos y hacia fuera de la puerta del pasajero delantero. Tenga cuidado de no rayar los asientos, el panel de instrumentos o el panel interior de la puerta. Solicite asistencia si es necesario
  46. Retire el guarnecido del refuerzo izquierdo
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 clip, 1 pestaña. Comience soltando la parte superior
  47. Retire el guarnecido del refuerzo derecho
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 clip, 1 pestaña. Comience soltando la parte superior
  48. Retire el conjunto de cojín del asiento de la 2.ª fila
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 clips, 2 conectores. Suelte los clips de bloqueo y levante el cojín del asiento. Suelte las conexiones. Si los asientos de la 2.ª fila están plegados, súbalos
  49. Suelte parcialmente el guarnecido del pilar C inferior izquierdo para acceder al clip del pilar B inferior
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 clips
  50. Desmonte el pilar B inferior izquierdo
    Informational PurposesAn informational icon, calling your attention
    Nota
    6 clips, 2 referencias. Suelte del guarnecido superior y la carrocería
  51. Suelte parcialmente el guarnecido del pilar C inferior derecho para acceder al clip del pilar B inferior
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 clips
  52. Desmonte el pilar B inferior derecho
    Informational PurposesAn informational icon, calling your attention
    Nota
    6 clips, 2 referencias. Suelte del guarnecido superior y la carrocería
  53. Retire los elevadores de los asientos de la primera fila del suelo de la cabina
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 elevadores, 2 clips
  54. Suelte la moqueta de la cabina del larguero del asiento de la 2.ª fila
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 clips
  55. Retire la moqueta de la cabina del vehículo
    Informational PurposesAn informational icon, calling your attention
    Nota
    Pliegue las secciones delanteras izquierda y derecha hacia atrás
  56. Retire el conducto derecho del suelo de la 2.ª fila
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pestañas
  57. Instale el conducto derecho del suelo de la 2.ª fila
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pestañas
  58. Instale la moqueta de la cabina en el vehículo
  59. Fije la moqueta de la cabina al larguero del asiento de la 2.ª fila
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 clips
  60. Instale los elevadores de los asientos de la primera fila en el suelo de la cabina
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 elevadores, 2 clips
  61. Instale el pilar B inferior derecho
    Informational PurposesAn informational icon, calling your attention
    Nota
    6 clips, 2 referencias. Alinee las referencias y, a continuación, acople todos los clips. Sustituya los clips dañados o que falten
  62. Fije el guarnecido del pilar C inferior derecho parcialmente suelto
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 clips. Compruebe que el burlete esté bien colocado
  63. Instale el pilar B inferior izquierdo
    Informational PurposesAn informational icon, calling your attention
    Nota
    6 clips, 2 referencias. Alinee las referencias y, a continuación, acople todos los clips. Sustituya los clips dañados o que falten
  64. Fije el guarnecido del pilar C inferior izquierdo parcialmente suelto
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 clips. Compruebe que el burlete esté bien colocado
  65. Instale el conjunto de cojín del asiento de la 2.ª fila
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 clips, 2 conectores. Fije las conexiones y deslice las hebillas del cinturón de seguridad a través del cojín del asiento. Acople los clips
  66. Coloque el guarnecido del refuerzo izquierdo
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 clip, 1 pestaña. Sustituya el clip si está dañado. Enganche la parte inferior y, a continuación, fije la parte superior
  67. Instale el guarnecido del refuerzo lateral derecho
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 clip, 1 pestaña. Sustituya el clip si está dañado. Enganche la parte inferior y, a continuación, fije la parte superior
  68. Instale el conjunto de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota
    Mueva con cuidado la parte delantera del conjunto por debajo y dentro del soporte del panel de instrumentos y baje la parte trasera hasta su lugar. Si es necesario, solicite asistencia
  69. Fije el soporte inferior izquierdo de la base de pedales izquierda a la consola central
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 perno, 10 mm, 10 Nm
  70. Fije el soporte inferior de la base de pedales derecha a la consola central
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 perno, 10 mm, 10 Nm
  71. Fije los conectores de la consola central al mazo de cables de la carrocería
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 conectores, 2 clips. Asegúrese de que todos los conectores estén bloqueados
  72. Fije el soporte central del soporte de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos, 10 mm, 12 Nm
  73. Coloque el guarnecido del pilar A central derecho
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 clip, 2 pestañas. Compruebe que el burlete esté bien colocado
  74. Monte el guarnecido del pilar A inferior derecho
    Informational PurposesAn informational icon, calling your attention
    Nota
    7 clips. Compruebe que el burlete esté bien colocado
  75. Coloque la moqueta lateral de la consola derecha
    Informational PurposesAn informational icon, calling your attention
    Nota
    11 clips
  76. Instale la cubierta de la zona de los pies derecha
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 imanes, 1 conector
  77. Instale la alfombrilla delantera derecha.
  78. Instale el asiento delantero derecho en el vehículo
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda pedir ayuda. Si se va a sustituir el asiento, tome nota de la revisión del módulo OCS, ya que esto determinará la forma en que se instala el firmware en el vehículo. Tenga cuidado de no dañar los componentes de alrededor al elevar el asiento hacia el interior del vehículo.
  79. Coloque la silla para acceder debajo de la parte inferior del asiento y conecte el mazo de cables del lado derecho de la carrocería al controlador del asiento
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 conectores, 1 clip. Acople la pestaña de bloqueo roja del conector negro
  80. Instale el asiento delantero izquierdo en el vehículo
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda pedir ayuda. Tenga cuidado de no dañar los componentes cercanos al elevar el asiento para instalarlo en el vehículo
  81. Coloque la silla para acceder debajo de la parte inferior del asiento y conecte el mazo de cables del lado izquierdo de la carrocería al controlador del asiento
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 conectores, 1 clip. Acople la pestaña de bloqueo roja del conector negro
  82. Conecte el circuito de primeros auxilios y el conector de la batería de baja tensión
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 conectores. Fije primero el FRL. Coloque la conexión de la batería de baja tensión y empuje el bloqueo del conector negro hacia dentro para fijarlo. Acople la pestaña de bloqueo verde cuando esté completamente asentada
  83. Coloque el faldón trasero del vano del motor
    Informational PurposesAn informational icon, calling your attention
    Nota
    8 clips
  84. Cierre el capó
    Informational PurposesAn informational icon, calling your attention
    Nota
    Presione firmemente en las zonas resaltadas en verde (consulte la imagen). La presión en cualquier otro lugar del capó puede provocar daños
  85. Fije el conector del panel de servicio del panel de instrumentos
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 conector
  86. Fije los mazos de cables de diagnóstico y CAN del panel de servicio del panel de instrumentos
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 clips
  87. Coloque el panel de servicio del panel de instrumentos
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pestañas, 4 referencias. Deslice hacia adelante para acoplar las referencias. A continuación, fije las pestañas hacia arriba en el panel de instrumentos
  88. Instale las conexiones de la base del teléfono
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 conectores, 1 clip. Nota: Si el nuevo conjunto de la consola central viene con la base para teléfono, vuelva a utilizar la base del teléfono que está actualmente emparejada con el vehículo. Si sustituye la base del teléfono por una nueva consola central, vuelva a instalar el firmware de sustitución de la ECU CAN
  89. Instale la base del teléfono
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 referencias, 4 pestañas. Deslice las referencias hacia delante en el panel de instrumentos y fije las pestañas hacia abajo en la consola central
  90. Mueva el asiento delantero izquierdo hacia atrás
  91. Coloque los pernos que fijan las guías delanteras del asiento delantero izquierdo al vehículo
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos remachables, T45P, 34 Nm. Coloque pernos nuevos
  92. Mueva el asiento delantero derecho hacia delante.
  93. Instale la sujeción del cinturón de seguridad del asiento delantero en el pretensor:
    1. Asegúrese de que el tornillo de bloqueo está en posición horizontal. Si no lo está, siga las instrucciones de liberación para desbloquearlo.
    2. Compruebe que no hay enredos en el cinturón en el tramo que va del guarnecido del pilar B superior hasta el pretensor.
    3. Instale la fijación en el cable del pretensor.
      Informational PurposesAn informational icon, calling your attention
      Nota
      Se oirá un clic.
      Informational PurposesAn informational icon, calling your attention
      Nota
      El tornillo de bloqueo girará para volver a la posición de bloqueo.
    4. Realice una prueba de tensión firme en el cinturón de seguridad, con al menos 15 libras de fuerza.
  94. Coloque los pernos que fijan las guías delanteras del asiento delantero derecho al vehículo
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos remachables, T45P, 34 Nm. Coloque pernos nuevos
  95. Instale la moqueta lateral de la consola izquierda
    Informational PurposesAn informational icon, calling your attention
    Nota
    11 clips
  96. Monte el guarnecido del pilar A inferior izquierdo
    Informational PurposesAn informational icon, calling your attention
    Nota
    7 clips. Compruebe que el burlete esté bien colocado
  97. Coloque el guarnecido del pilar A central izquierdo
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 clip, 2 pestañas. Compruebe que el burlete esté bien colocado
  98. Instale la cubierta de la zona de los pies izquierda
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 conector, 2 imanes
  99. Instale la alfombrilla delantera izquierda
  100. Mueva el asiento delantero izquierdo hacia delante
  101. Instale la sujeción del cinturón de seguridad del asiento delantero en el pretensor:
    1. Asegúrese de que el tornillo de bloqueo está en posición horizontal. Si no lo está, siga las instrucciones de liberación para desbloquearlo.
    2. Compruebe que no hay enredos en el cinturón en el tramo que va del guarnecido del pilar B superior hasta el pretensor.
    3. Instale la fijación en el cable del pretensor.
      Informational PurposesAn informational icon, calling your attention
      Nota
      Se oirá un clic.
      Informational PurposesAn informational icon, calling your attention
      Nota
      El tornillo de bloqueo girará para volver a la posición de bloqueo.
    4. Realice una prueba de tensión firme en el cinturón de seguridad, con al menos 15 libras de fuerza.
  102. Coloque los pernos que fijan las guías traseras del asiento delantero izquierdo al vehículo
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos remachables, T45P, 34 Nm. Coloque pernos nuevos
  103. Mueva el asiento delantero derecho hacia delante
  104. Coloque los pernos que fijan las guías traseras del asiento delantero derecho al vehículo
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos remachables, T45P, 34 Nm. Coloque pernos nuevos
  105. Fije el soporte izquierdo y derecho de la consola trasera
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 pernos, 10 mm, 12 Nm
  106. Instale el conjunto del panel trasero de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 conectores, 2 referencias. Acople las referencias en las ranuras del soporte de la consola
  107. Fije el conjunto del panel trasero de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota
    7 clips, 6 referencias
  108. Cierre la puerta trasera derecha
  109. Mueva el asiento delantero derecho a la posición original
  110. Cierre la puerta delantera derecha
  111. Mueva el asiento delantero izquierdo a la posición original
  112. Suba las cuatro ventanillas
  113. Cierre la puerta delantera izquierda
  114. Cierre la puerta trasera izquierda
