Sensor - Presión y temperatura (PT) - Alta presión (Desinstalación y sustitución)

Código de corrección 18400302 0.54 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

  • 22/11/2023: Se ha reorganizado el procedimiento.

Retirar

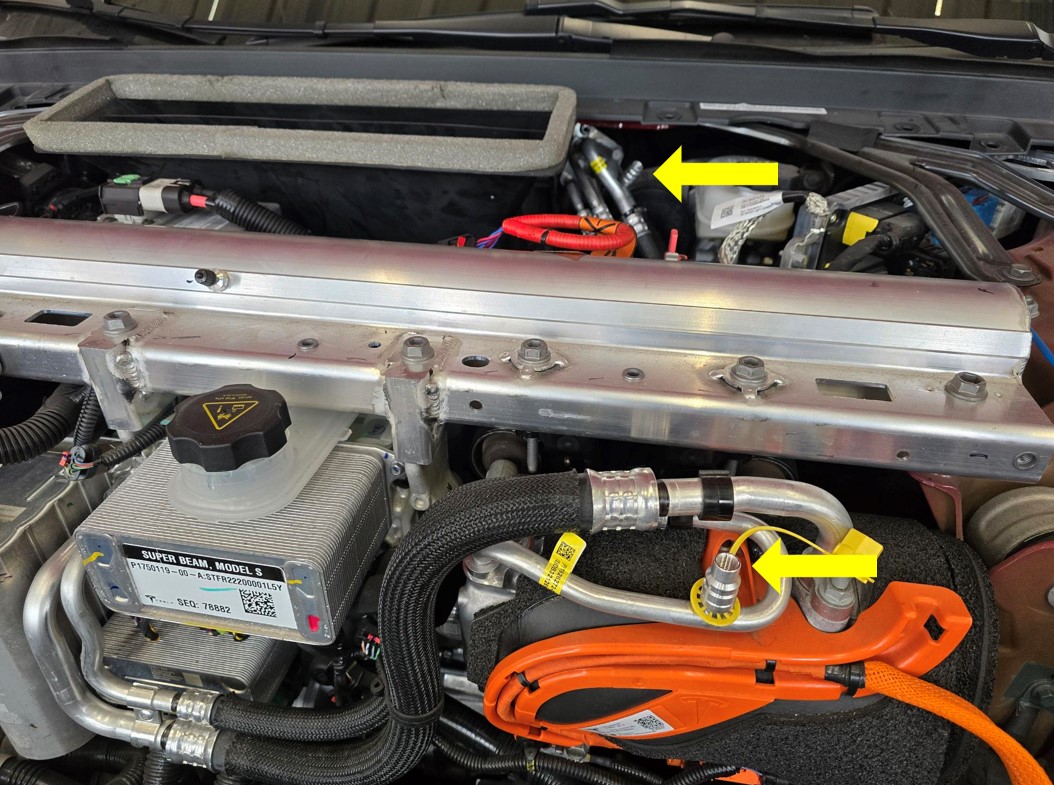

  1. Recupere el refrigerante del aire acondicionado. Consulte Recuperación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Recupere el refrigerante mientras continúa con este procedimiento.
  2. Retire el tubo de aire acondicionado que va del supercolector al compresor. Consulte Tubo del aire acondicionado - Supercolector a compresor (Desinstalación y sustitución).
  3. Desconecte el conector eléctrico del sensor de alta presión y temperatura.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sin presionar la pestaña roja, tire de ella para soltar el bloqueo y tire de nuevo para soltar el conector eléctrico.
  4. Utilice el vaso del sensor PT para extraer el sensor de temperatura del lado de alta presión del supercolector.
    • Sensor Sensata: Pared fina de 24 mm.
    • Sensores Bridgeport: 21 mm con herramienta especial.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Utilice únicamente el vaso del sensor PT para extraer el sensor. Si utiliza otras herramientas, se puede dañar la carcasa del conector.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Los vasos normales de 24 mm o 21 mm dañarán la carcasa del conector; el color del conector del sensor PT de alta presión es negro
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso del sensor PT Gen 2: 1600833-00-A/Vaso del sensor PT: 1565836-00-A
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 6 pulg.
  5. Anote los números de pieza y de serie de los sensores antiguos y nuevos en la orden de reparación.

Instalar

  1. Lubrique las roscas de los sensores de alta presión y temperatura y la junta tórica con aceite del aire acondicionado.
  2. Apriete a mano el sensor de temperatura de alta presión hasta que la junta tórica del sensor entre en contacto con el supercolector.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice un espejo de inspección para visualizar este paso y los pasos siguientes.
  3. Aleje manualmente el sensor de temperatura de alta presión y apriételo de forma gradual para que la junta tórica del sensor se deslice correctamente en el bisel del supercolector.
  4. Si la junta tórica del sensor de temperatura del lado de alta presión parece quedarse atrapada o ya no se desliza en el bisel, deténgase y desenrosque el sensor hasta que la junta tórica deje de quedar atrapada.
  5. Continúe retrocediendo y apriete el sensor de temperatura del lado de alta presión hasta que la junta tórica se deslice completamente en el bisel y deje de estar visible.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No debe haber ninguna separación y el cuerpo del sensor debe estar tocar fondo contra el supercolector.
  6. Utilice el vaso del sensor PT para apretar el sensor de temperatura del lado de alta presión al valor de apriete especificado.
    • Sensor Sensata: Pared fina de 24 mm.
    • Sensores Bridgeport: 21 mm con herramienta especial.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Utilice únicamente el vaso del sensor PT para instalar el sensor. Si utiliza otras herramientas, se puede dañar el sensor.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso del sensor PT Gen 2: 1600833-00-A/Vaso del sensor PT: 1565836-00-A
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 6 pulg.
  7. Conecte el mazo de cables al sensor de temperatura del lado de alta presión y, a continuación, acople la pestaña de bloqueo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Presione la pestaña de bloqueo roja en dirección al conector para acoplar el mecanismo de bloqueo. NO presione ni tire hacia arriba de la pestaña de bloqueo roja.
  8. Instale arandelas de sellado nuevas en el lado del supercolector del tubo del aire acondicionado entre el supercolector y el compresor. A continuación, lubrique las arandelas con una pequeña cantidad de aceite del aire acondicionado.
  9. Instale el tubo de aire acondicionado que va del supercolector al compresor. Consulte Tubo del aire acondicionado - Supercolector a compresor (Desinstalación y sustitución).
  10. Realice la prueba de fugas de vacío. Consulte Prueba de fugas de vacío e inyección de aceite.
  11. Recargue el refrigerante del aire acondicionado. Consulte Recarga.
  12. Conecte la alimentación de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  13. En la pantalla táctil, lleve a cabo los siguientes pasos:
    1. Toque Modo de servicio > Térmico > Sistema de refrigerante > Detener llenado/drenaje de líquido térmico para finalizar la rutina "Iniciar llenado/drenaje de líquido térmico (solo refrigerante)".
      Informational PurposesAn informational icon, calling your attention
      Nota
      Asegúrese de que la rutina se realiza correctamente y, a continuación, toque Aceptar para cerrarla.
    2. Toque Modo de servicio > Térmico > Sistema de refrigerante > Activar puesta en marcha de la bomba de calor y seleccione Ejecutar para iniciar la rutina "Activar puesta en marcha de la bomba de calor".
      Informational PurposesAn informational icon, calling your attention
      Nota
      Asegúrese de que la rutina se realiza correctamente y, a continuación, toque Cerrar para cerrarla.
    3. Toque Modo de servicio > Térmico > Acciones > Comprobar rendimiento térmico y seleccione Ejecutar para iniciar la rutina "Prueba de rendimiento del sistema térmico".
      Informational PurposesAn informational icon, calling your attention
      Nota
      Asegúrese de que la rutina se realiza correctamente y, a continuación, toque Cerrar para cerrarla.
  14. Instale la unidad de almacenamiento del vano del motor. Consulte Unidad de almacenamiento del vano del motor (Desinstalación y sustitución).
