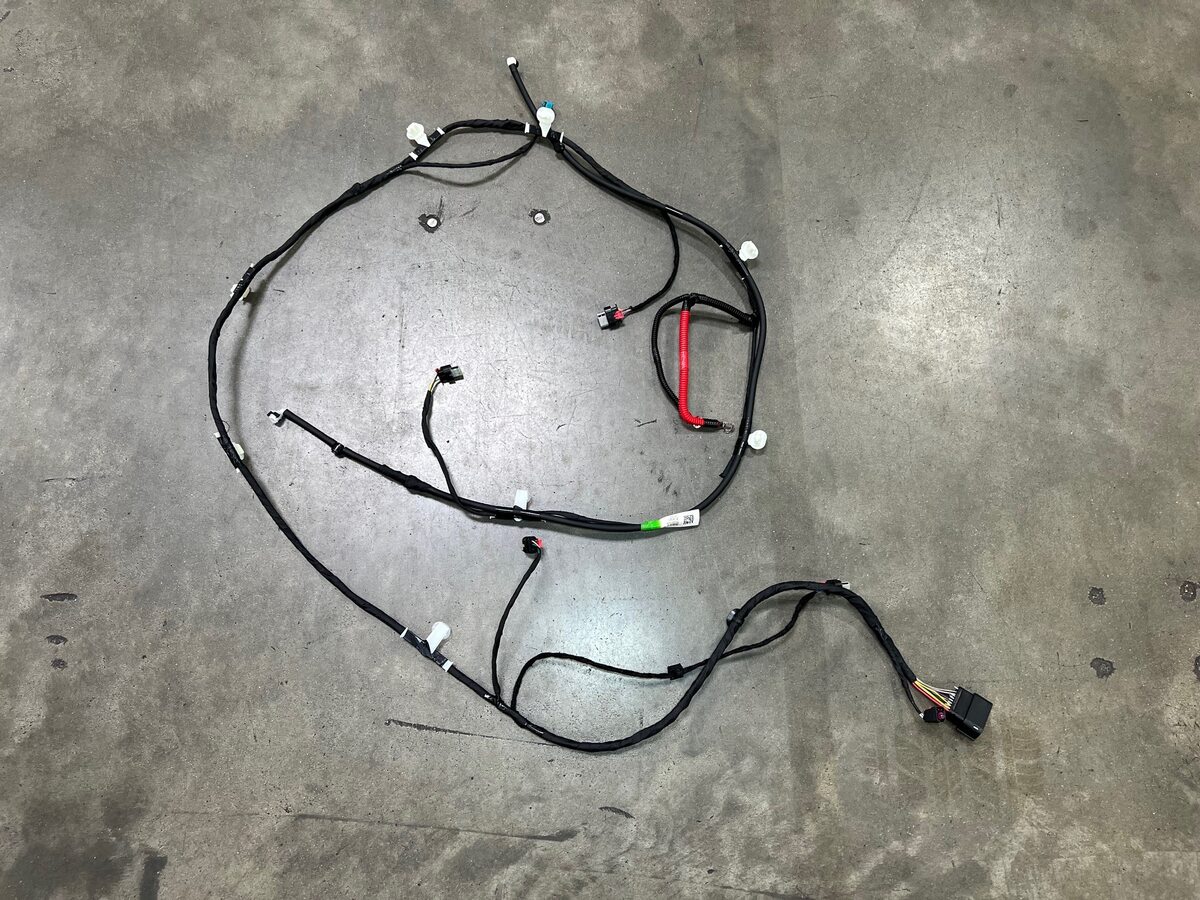

Mazo de cables - Defensa - Delantera (a partir de 2025) (Desinstalación y sustitución)

Código de corrección Por determinar FRT 0.6 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

Informational PurposesAn informational icon, calling your attention
Nota
Este procedimiento describe un trabajo específico para el Model S a partir de 2025.

Retirar

  1. Extraiga el conjunto de la defensa delantera. Consulte Conjunto de defensa - Parte delantera (Desinstalación e instalación).

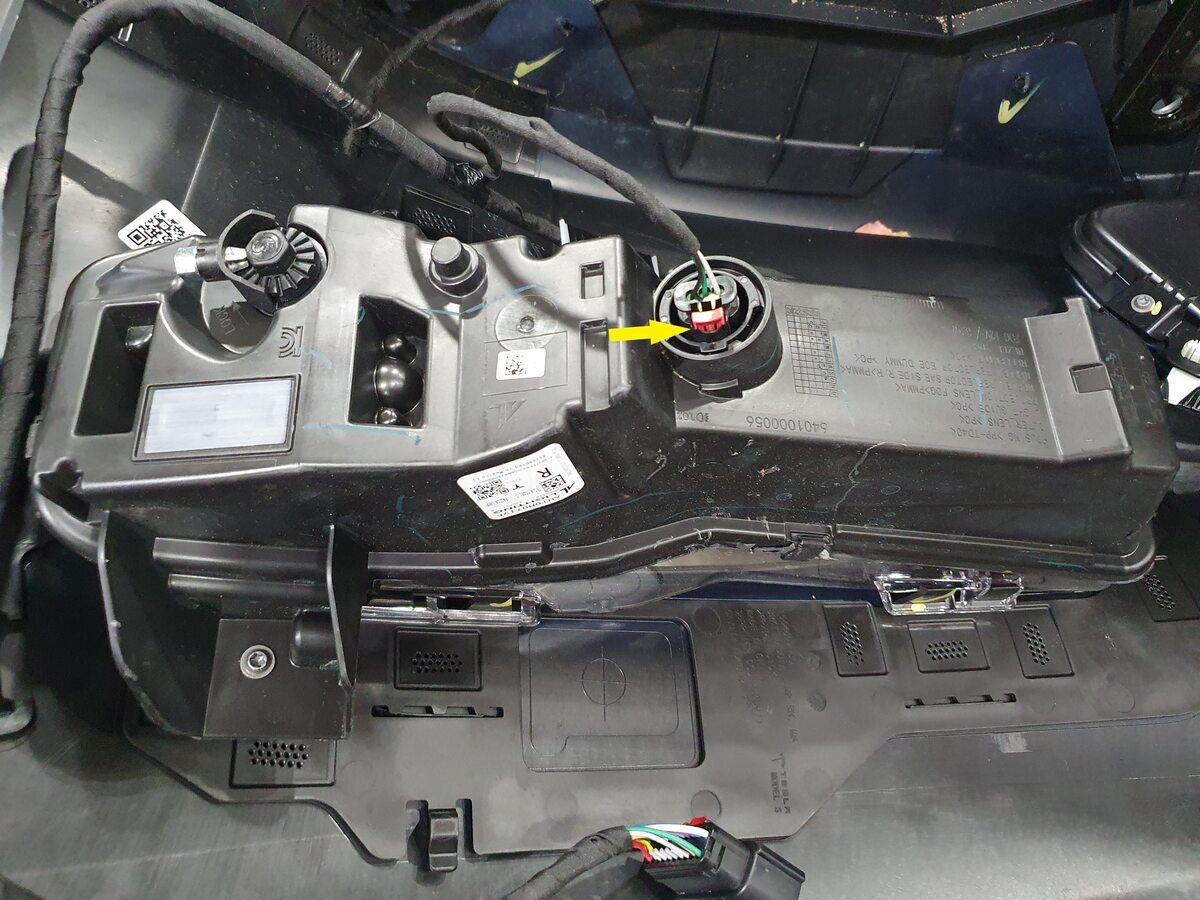

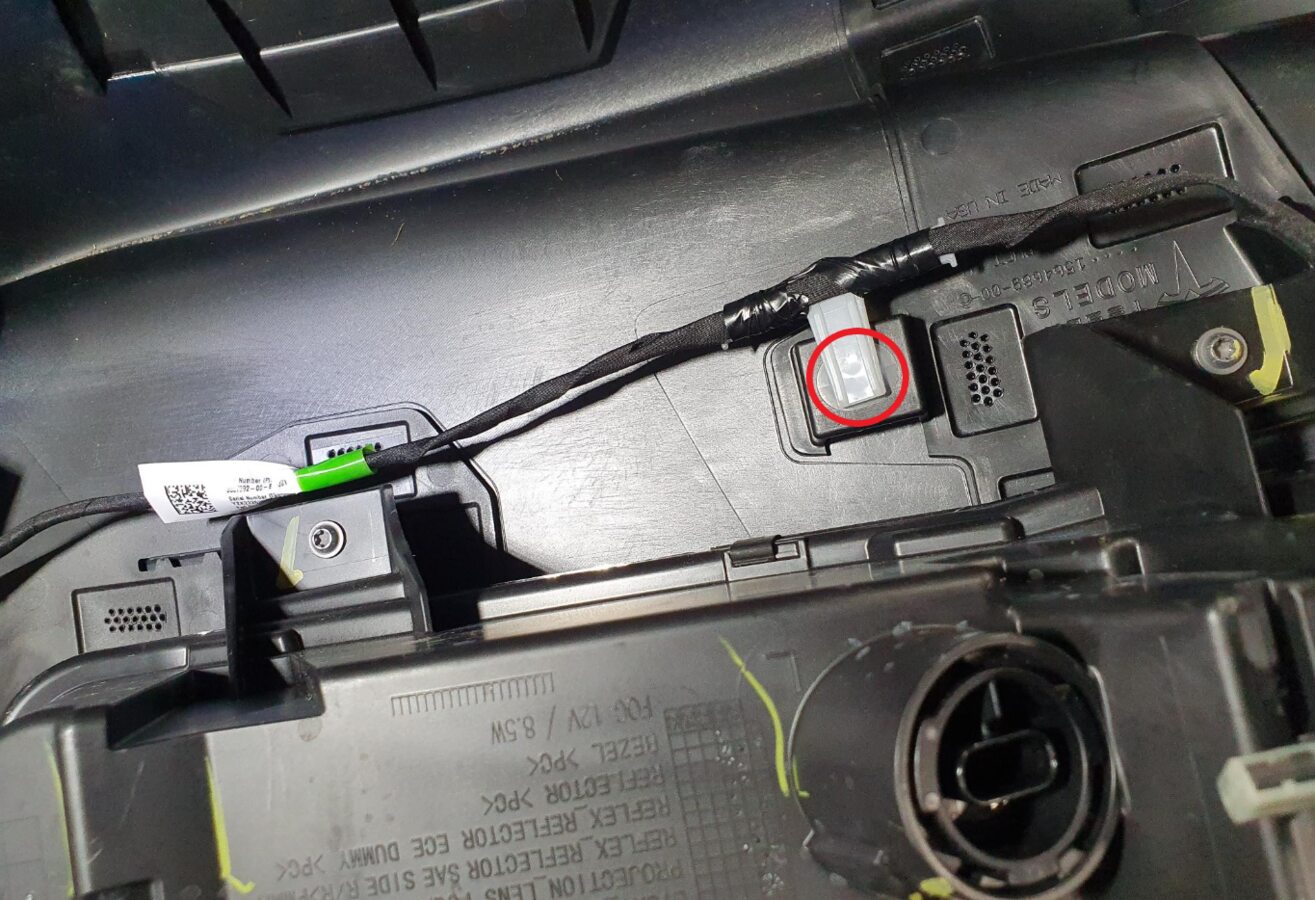

  2. Desconecte el mazo de cables del faro izquierdo de la defensa.
    Informational PurposesAn informational icon, calling your attention
    Nota
    NO presione la pestaña de bloqueo roja. Tire de la pestaña para sacarla del conector hasta que este se desbloquee y, a continuación, siga tirando para soltar el conector.

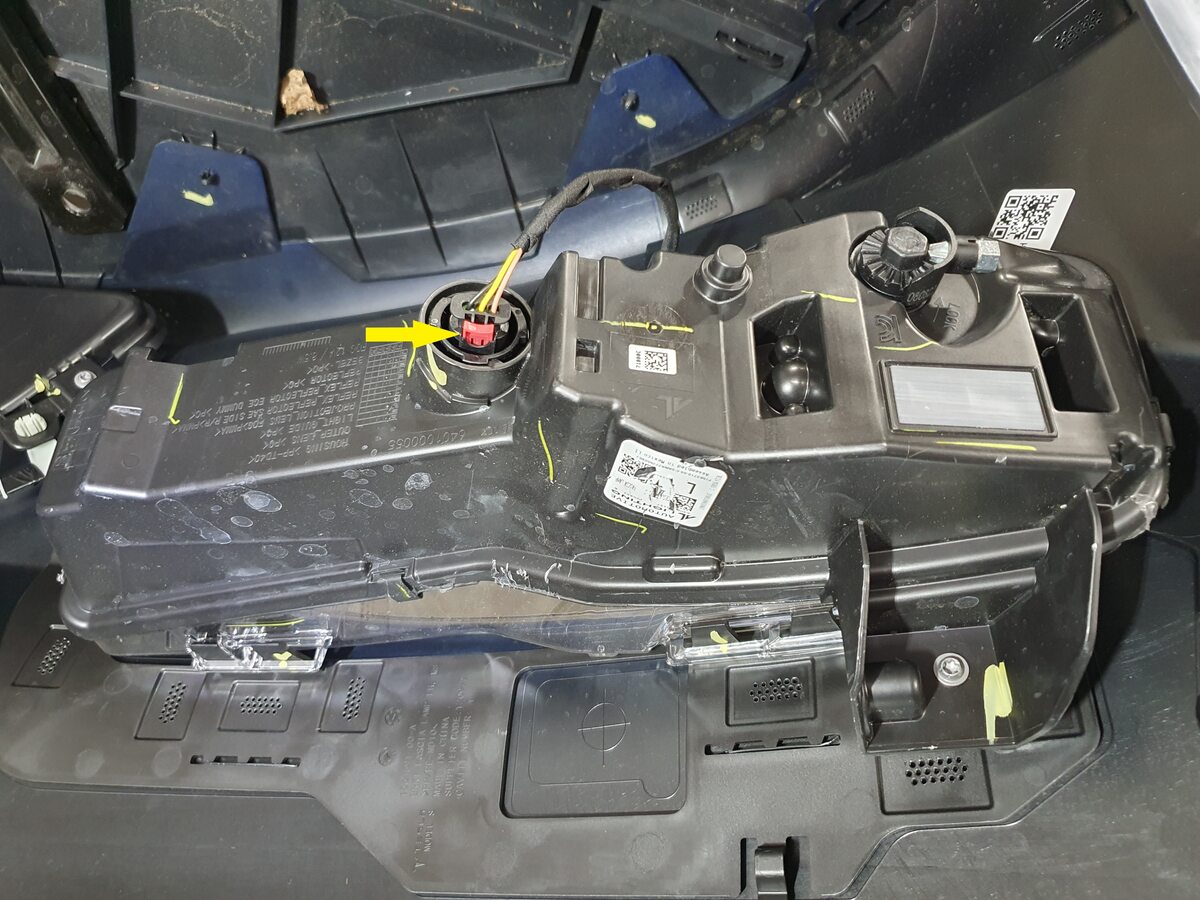

  3. Desconecte el mazo de cables del faro derecho de la defensa.
    Informational PurposesAn informational icon, calling your attention
    Nota
    NO presione la pestaña de bloqueo roja. Tire de la pestaña para sacarla del conector hasta que este se desbloquee y, a continuación, siga tirando para soltar el conector.

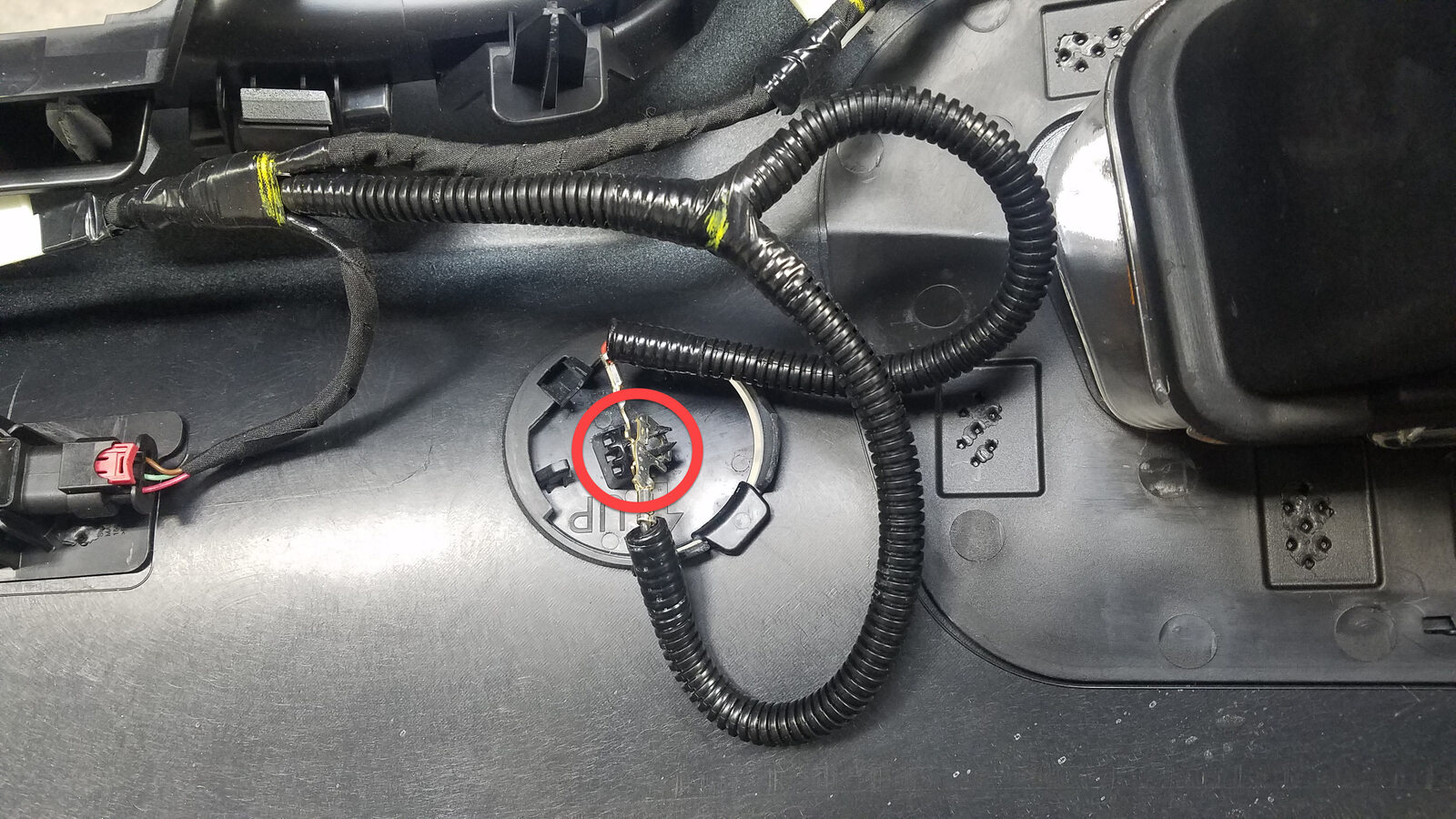

  4. Presione las pestañas a la vez y, a continuación, suelte con cuidado los cables puente de baja tensión de la cubierta del gancho de remolque.

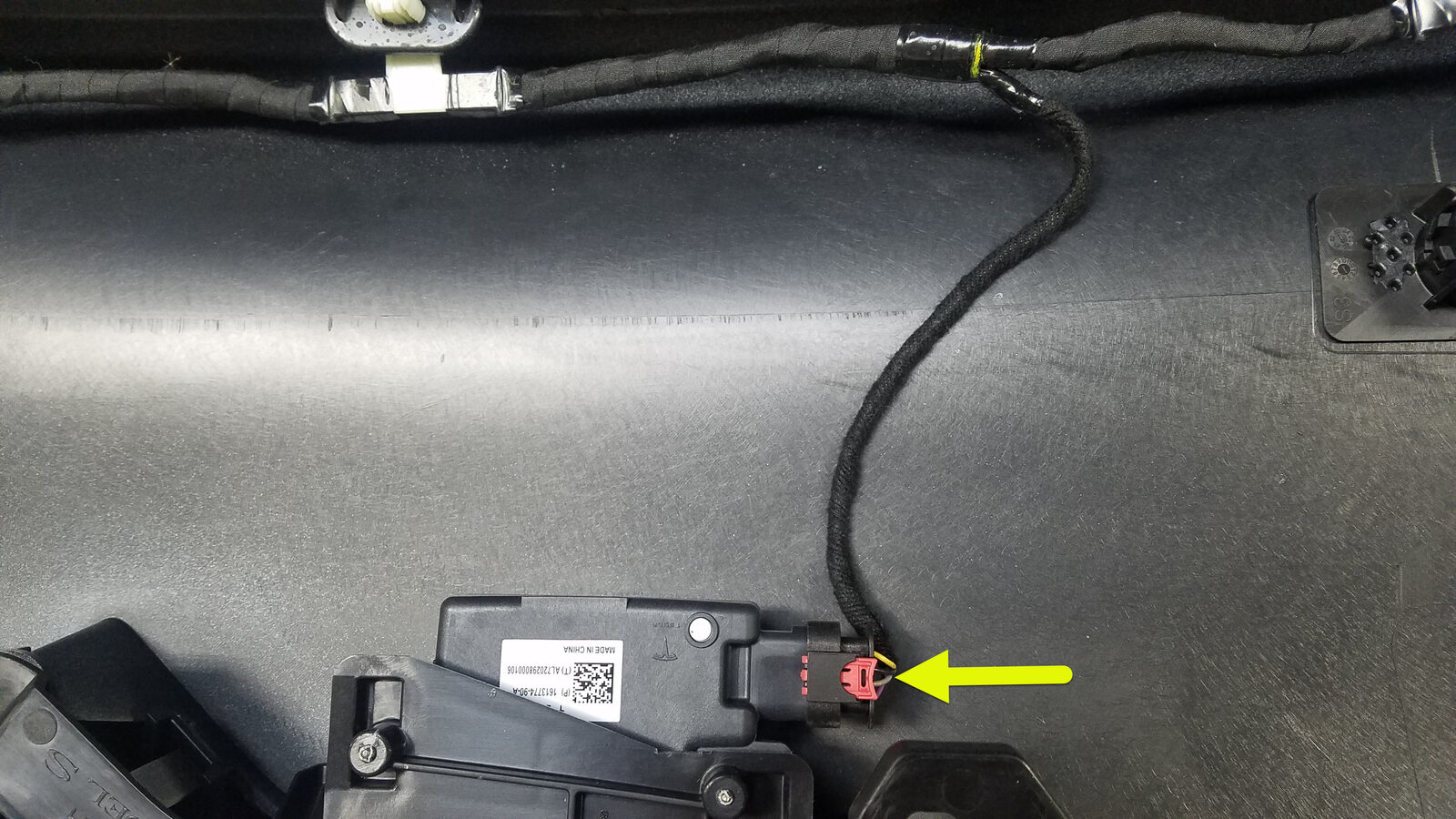

  5. Desconecte el mazo de cables del módulo del BLE.
    Informational PurposesAn informational icon, calling your attention
    Nota
    NO presione la pestaña de bloqueo roja. Tire de la pestaña para sacarla del conector hasta que este se desbloquee y, a continuación, siga tirando para soltar el conector.

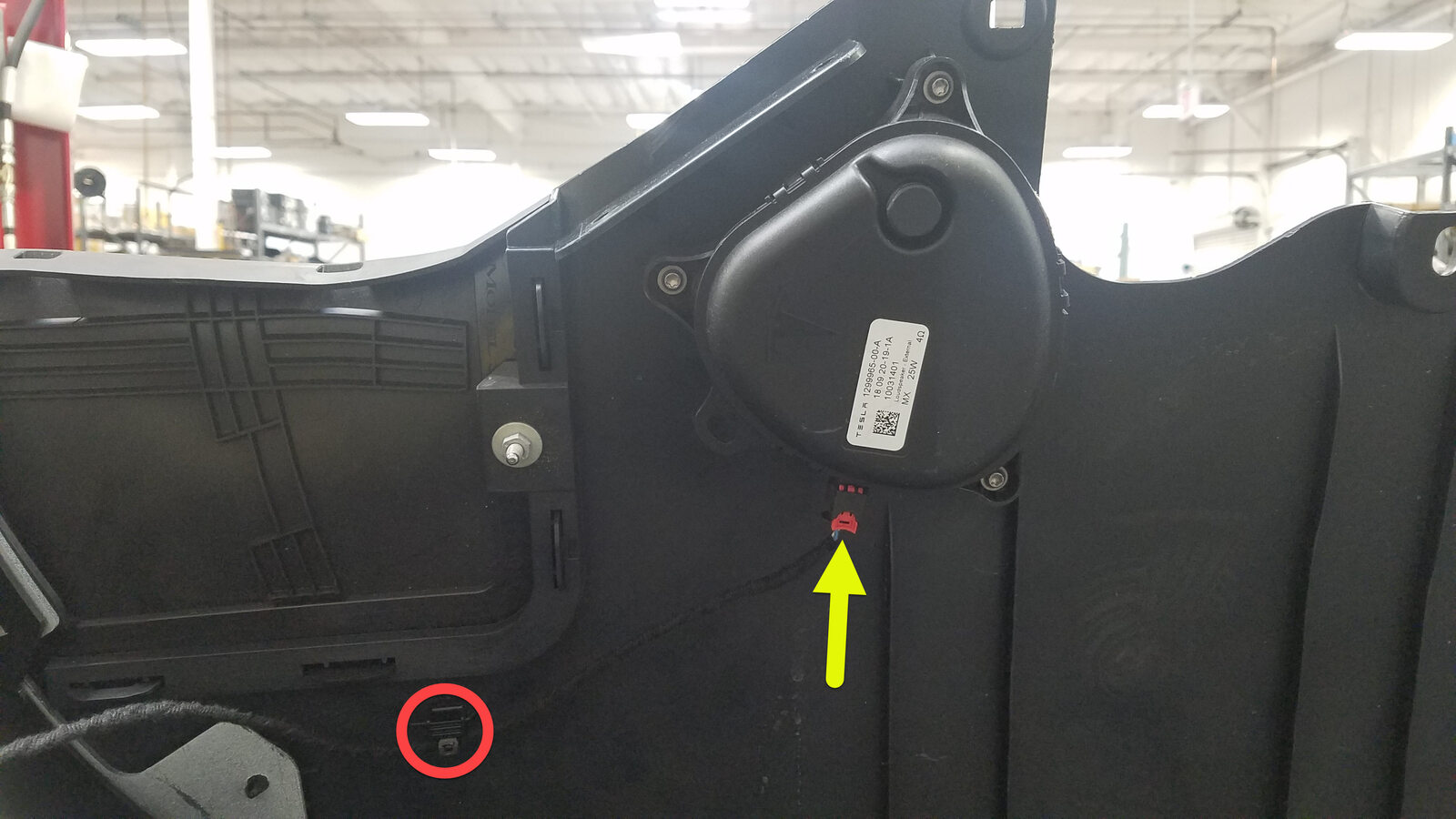

  6. Desconecte el mazo de cables del altavoz de advertencia a peatones y, a continuación, suelte el clip que fija el mazo de cables a la defensa.
    Informational PurposesAn informational icon, calling your attention
    Nota
    NO presione la pestaña de bloqueo roja. Tire de la pestaña para sacarla del conector hasta que este se desbloquee y, a continuación, siga tirando para soltar el conector.

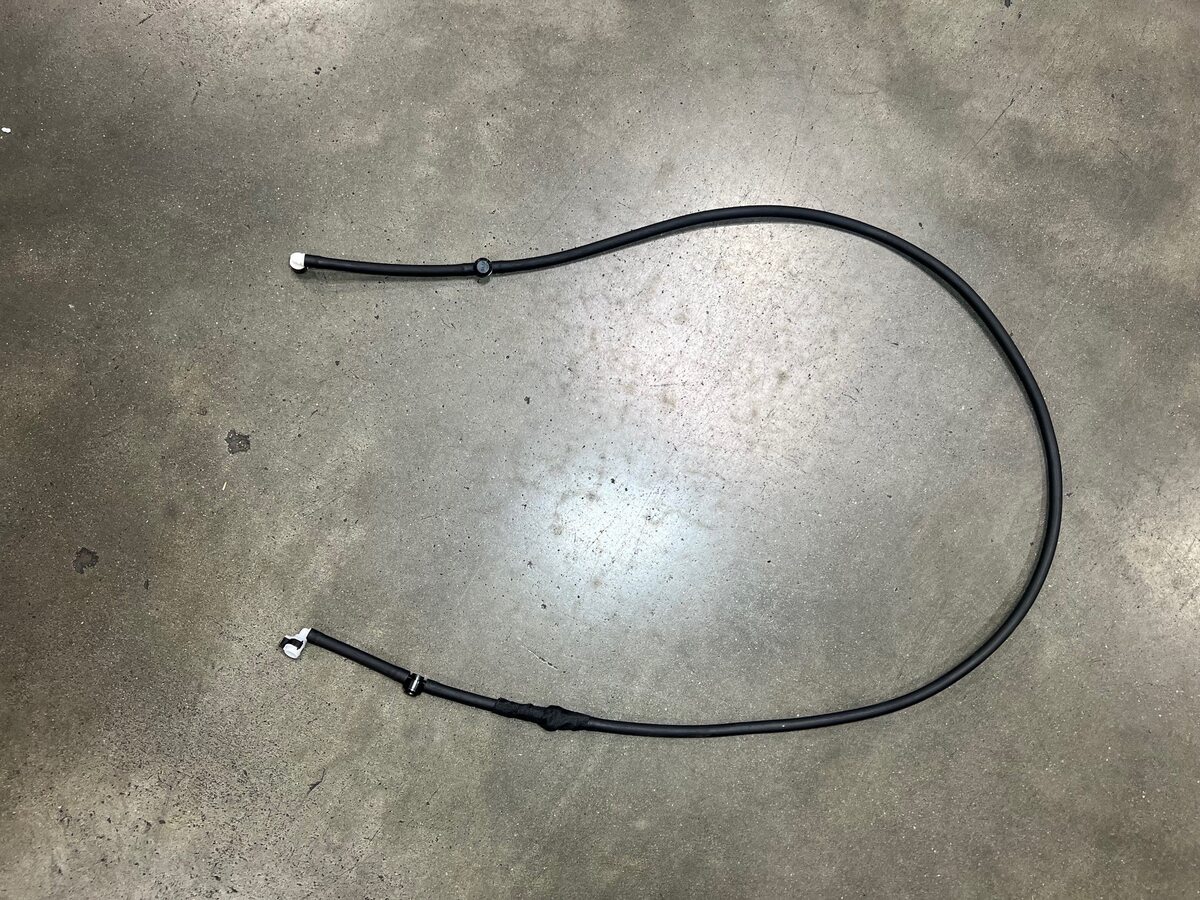

  7. Retire los trozos de cinta (3 uds.) y el clip de la manguera que fijan el conjunto de la arandela de leva de la defensa al mazo de cables de la defensa delantera.

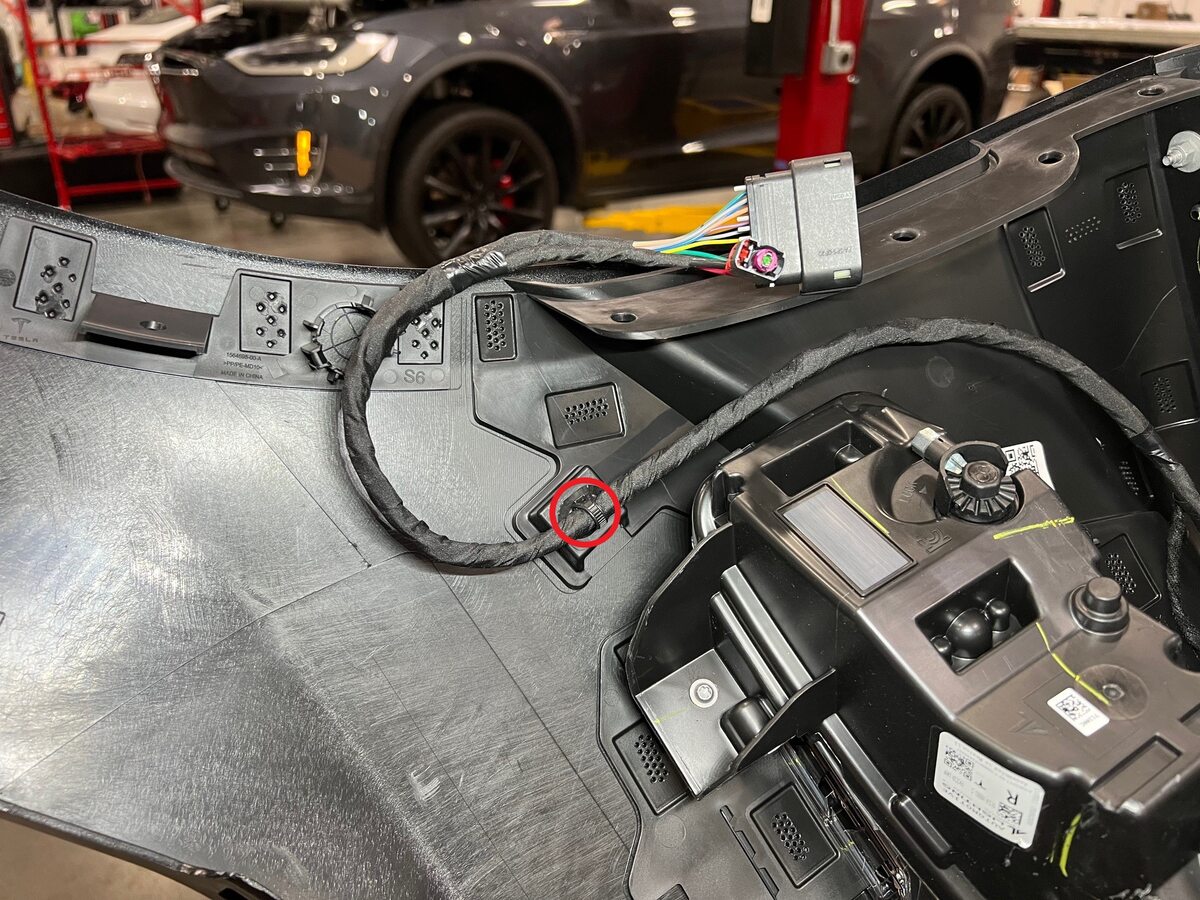

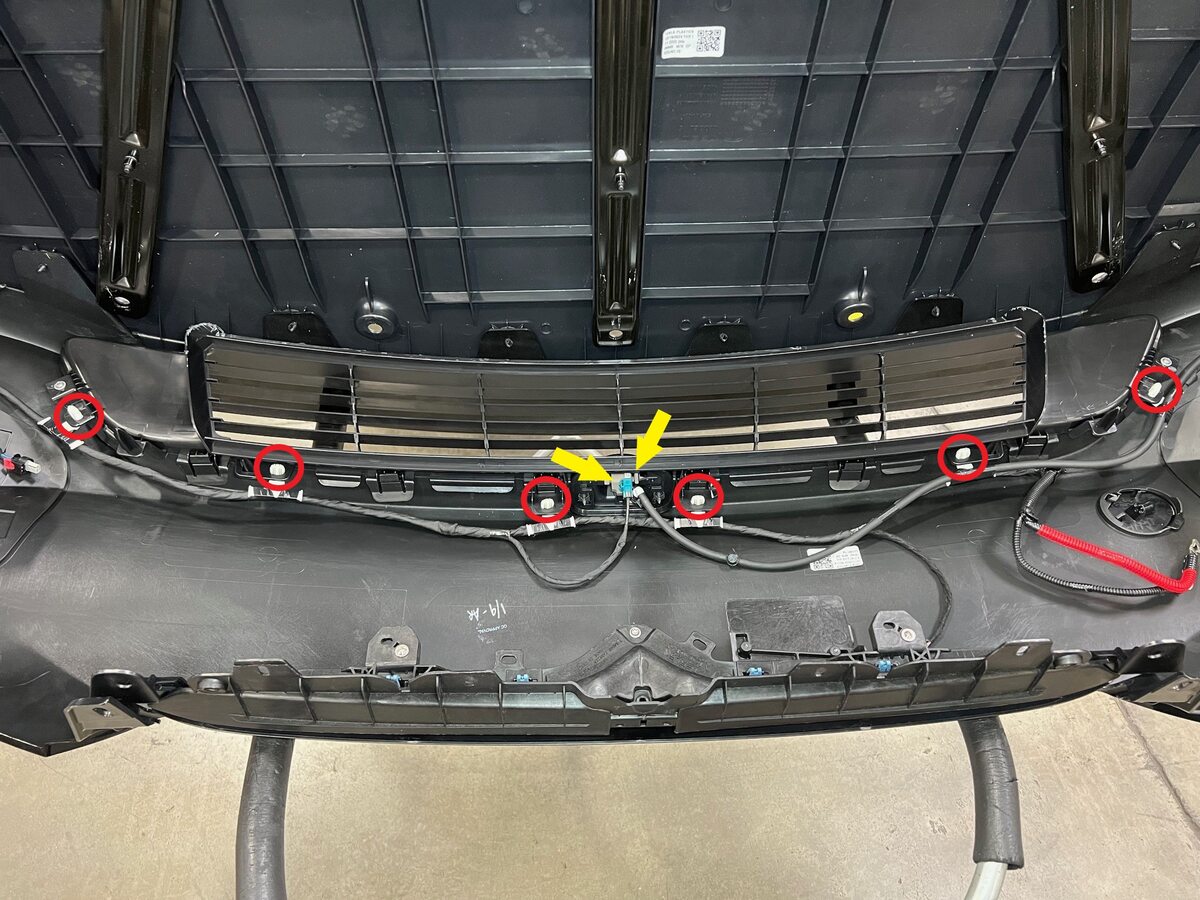

  8. Suelte los clips (10 uds.), el conector coaxial de la cámara de la defensa y el clip de la manguera que fijan el mazo de cables de la defensa delantera, y retírelo del conjunto de la defensa delantera.

Instalar

  1. Coloque el mazo de cables de la defensa delantera en el conjunto de la defensa delantera y, a continuación, fije los clips (10 uds.), el conector coaxial de la cámara de la defensa y el clip de la manguera que sujetan el mazo de cables a la defensa.
  2. Coloque el conjunto de la manguera de la arandela de leva de la defensa en el mazo de cables de la defensa delantera y, a continuación, fije la manguera con el clip de la manguera y trozos de cinta (3 uds.).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Aplique cinta aislante según sea necesario.
  3. Conecte el mazo de cables al altavoz de advertencia de peatones y, a continuación, coloque el clip que fija el mazo de cables a la defensa.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Presione la pestaña de bloqueo roja del conector para acoplar el mecanismo de bloqueo. NO presione ni tire hacia arriba de la pestaña de bloqueo roja.
  4. Conecte el mazo de cables al módulo del BLE.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Presione la pestaña de bloqueo roja del conector para acoplar el mecanismo de bloqueo. NO presione ni tire hacia arriba de la pestaña de bloqueo roja.
  5. Presione a la vez las pestañas de la cubierta del gancho de remolque y, a continuación, instale los cables puente de baja tensión en la cubierta del gancho de remolque.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de los terminales de ambos cables estén bien asentados detrás de las pestañas.
  6. Conecte el mazo de cables al faro izquierdo de la defensa.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Presione la pestaña de bloqueo roja del conector para acoplar el mecanismo de bloqueo. NO presione ni tire hacia arriba de la pestaña de bloqueo roja.
  7. Conecte el mazo de cables al faro derecho de la defensa.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Presione la pestaña de bloqueo roja del conector para acoplar el mecanismo de bloqueo. NO presione ni tire hacia arriba de la pestaña de bloqueo roja.
  8. Instale el conjunto de la defensa delantera. Consulte Conjunto de defensa - Parte delantera (Desinstalación e instalación).
