Panel - Trasero - Consola central (a partir de 2025) (Desinstalación e instalación)

Código de corrección TBD FRT 0,18 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

Informational PurposesAn informational icon, calling your attention
Nota
Este procedimiento describe un trabajo específico para el Model S a partir de 2025.

Retirar

  1. Abra todas las puertas.
  2. Baje la ventanilla delantera izquierda.
  3. Mueva los asientos delanteros hacia delante.

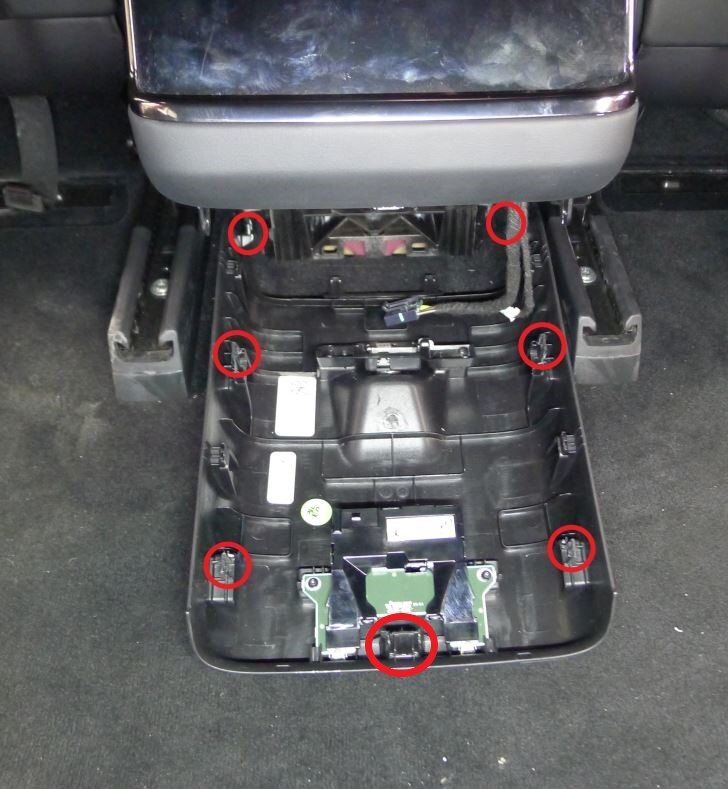

  4. Suelte los clips (7 uds.) que sujetan el conjunto del panel trasero de la consola central a la consola central.

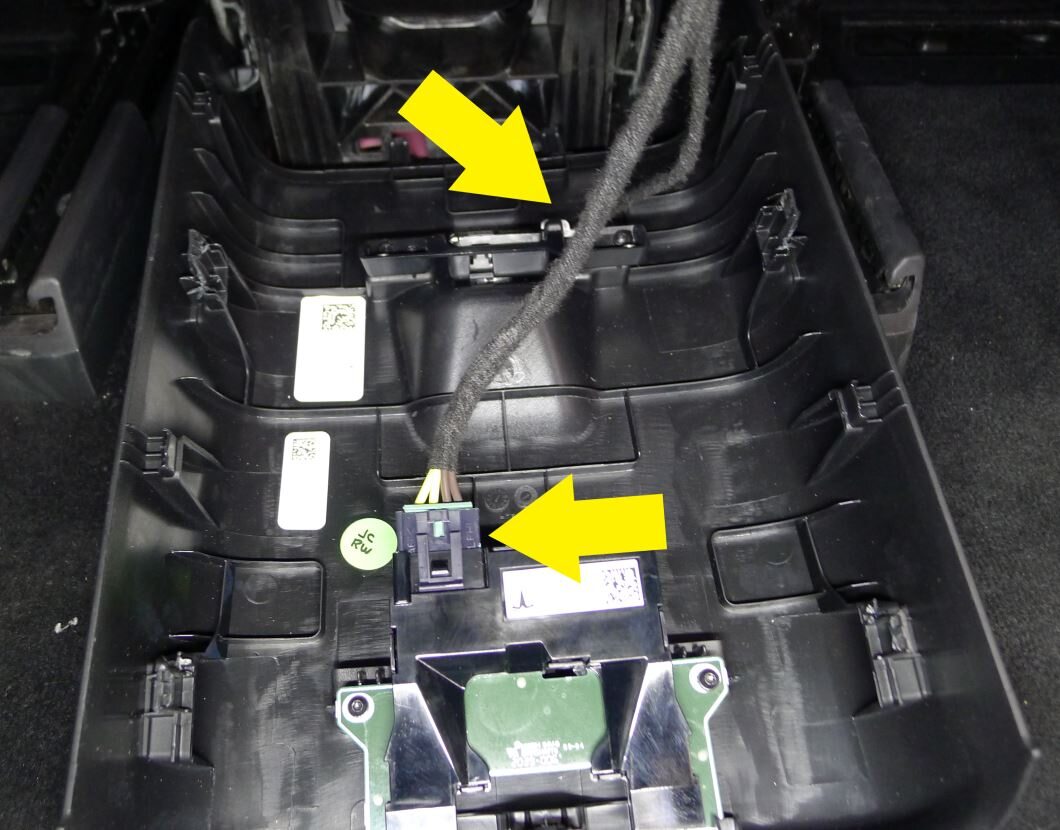

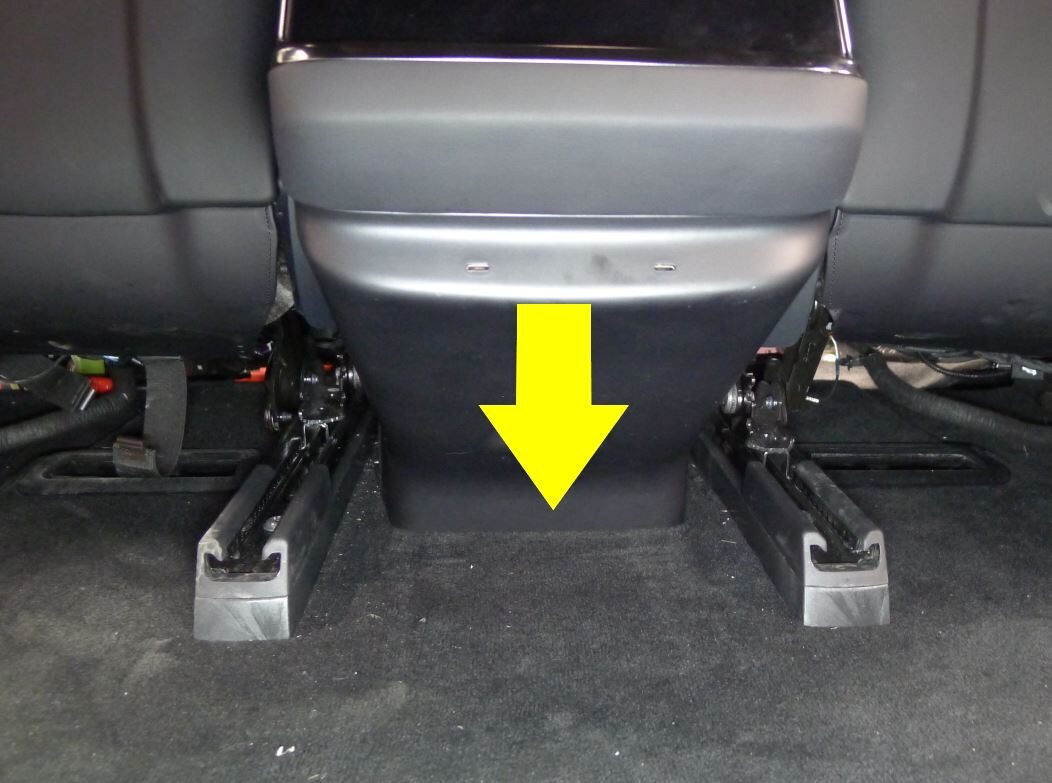

  5. Desconecte los mazos de cables eléctricos del conjunto USB y de la luz; a continuación, deslice hacia atrás el conjunto del panel trasero de la consola central para extraerlo del vehículo.

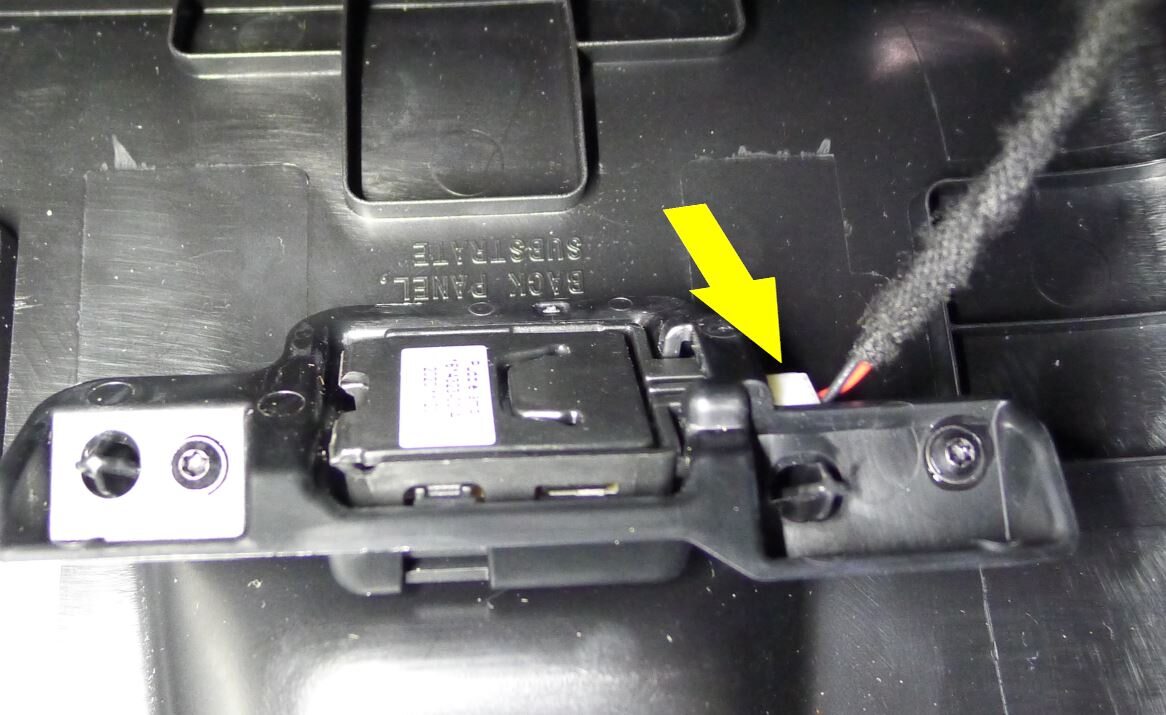

  6. Suelte las pestañas (3 uds.) para liberar la lente de la lámpara de la zona de los pies situada en el conjunto del panel trasero de la consola central.

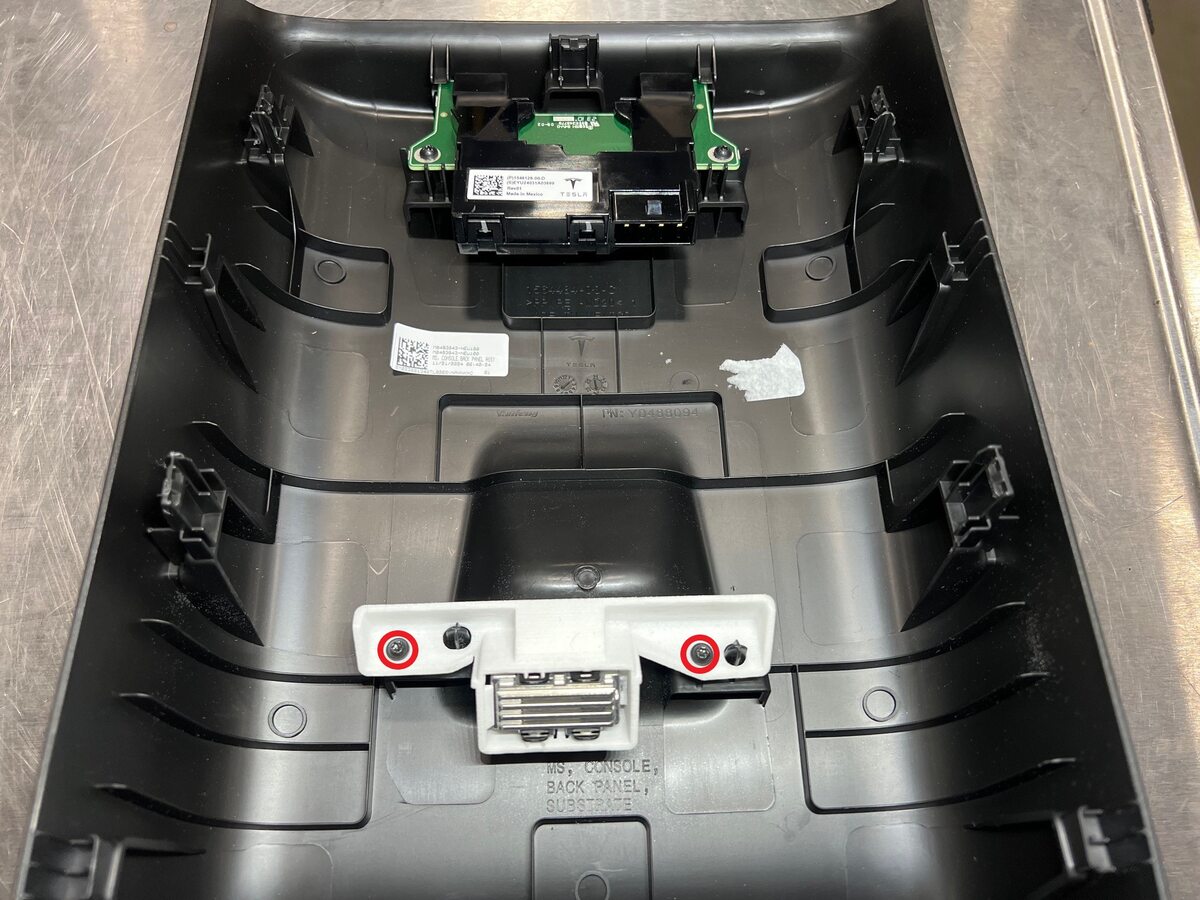

  7. Retire los tornillos (2 uds.) que fijan el conjunto de la lámpara de la zona de los pies al conjunto del panel trasero de la consola central.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10

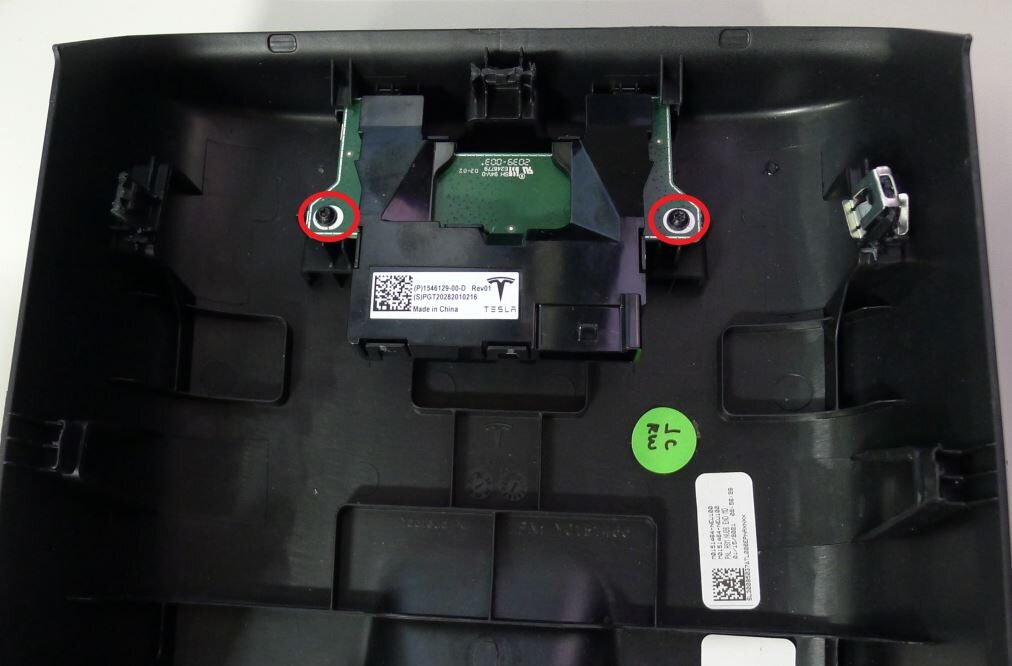

  8. Retire los tornillos (2 uds.) que fijan el conjunto USB trasero al conjunto del panel trasero de la consola central.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10

Instalar

  1. Coloque los tornillos (2 uds.) que fijan el conjunto USB trasero al conjunto del panel trasero de la consola central.
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Compruebe que los conectores USB estén correctamente alineados con las aberturas del panel trasero de la consola central; de lo contrario, pueden producirse daños.
  2. Alinee las referencias (2 uds.) para colocar el conjunto de la lámpara de la zona de los pies al mismo nivel que el conjunto del panel trasero de la consola central y, a continuación, coloque los pernos (2 uds.) que fijan la lámpara al panel.
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10
  3. Fije la lente de la lámpara de la zona de los pies del panel trasero de la consola central alineando las pestañas (3 uds.) y la referencia, y compruebe que la lente quede nivelada con el panel.

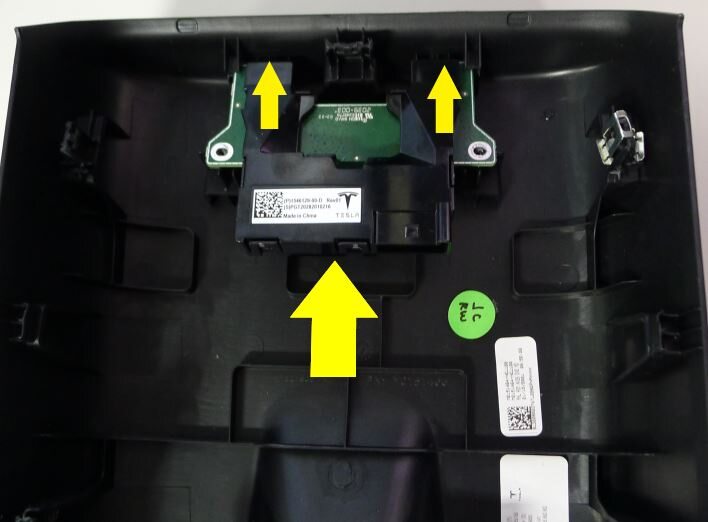

  4. Alinee las referencias (2 uds.) en las ranuras del soporte de la consola y conecte el conjunto USB y los mazos de cables eléctricos al conjunto del panel trasero de la consola central.
  5. Alinee las referencias (6 uds.), coloque el conjunto del panel trasero de la consola central en la consola central y, a continuación, coloque los clips (7 uds.) que sujetan el panel a la consola central.
  6. Mueva los asientos delanteros a sus posiciones originales.
  7. Suba la ventanilla delantera izquierda.
  8. Cierre todas las puertas.
