Módulo - Controlador de la carrocería - Lado izquierdo (a partir de 2025) (Desinstalación y sustitución)

Código de corrección Por determinar FRT 0.54 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

Informational PurposesAn informational icon, calling your attention
Nota
Este procedimiento describe un trabajo específico para el Model S a partir de 2025.

Retirar

  1. Abra la puerta izquierda y baje la ventanilla izquierda.
  2. Mueva el asiento delantero izquierdo hacia atrás.
  3. Retire el guarnecido del pilar A inferior izquierdo. Consulte Guarnecido - Pilar A - Inferior - Lado izquierdo (Desinstalación y sustitución).
  4. Extraiga el airbag de rodilla del conductor. Consulte Cubierta - Airbag de rodilla - Conductor (a partir de 2025) (Desinstalación y sustitución).
    Informational PurposesAn informational icon, calling your attention
    Nota
    No es necesario retirar la cubierta del airbag de rodilla del conductor.
  5. Pliegue la moqueta delantera izquierda de la cabina a un lado para facilitar el acceso.
  6. Suelte los clips (2 uds.) que sujetan el soporte del mazo de cables izquierdo a la carrocería.
  7. Fije el respiradero al mazo de cables delantero principal y, a continuación, utilice una brida para retirarlo temporalmente y facilitar el acceso.
  8. Suelte los clips del mazo de cables (2 uds.) que sujetan el conector al módulo del controlador izquierdo de la carrocería y, a continuación, desbloquee la pestaña de bloqueo roja para desconectar el conector.

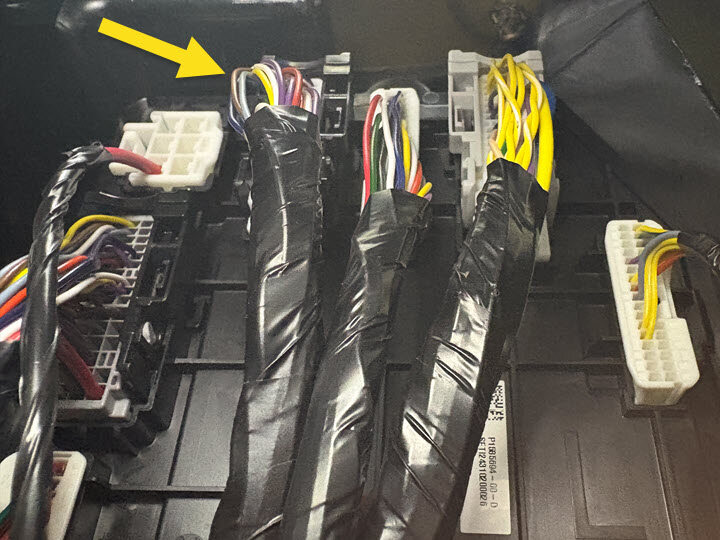

  9. Desenchufe del módulo del controlador izquierdo de la carrocería el conector eléctrico de la unidad de almacenamiento del vano del motor (J9 X037).

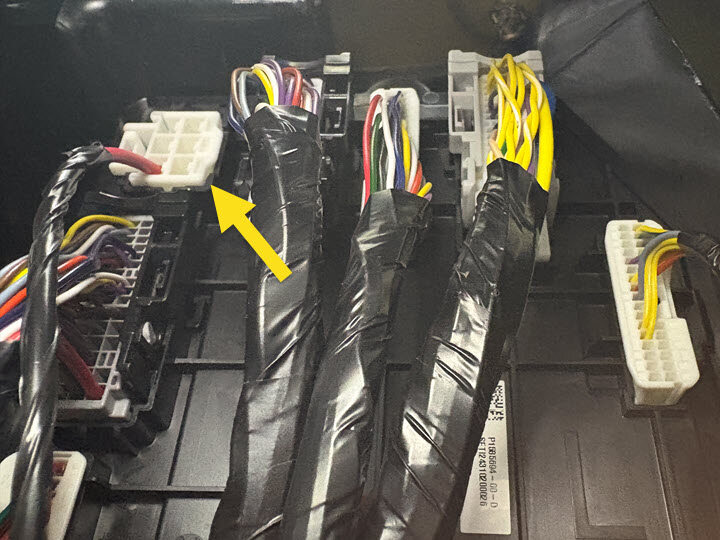

  10. Suelte el bloqueo del conector y, a continuación, desenchufe el conector eléctrico 1 de la carrocería (J1/J2 X030A/B) del módulo del controlador izquierdo de la carrocería.
  11. Desenchufe el conector eléctrico 3 de la carrocería (J4 X032) del módulo del controlador izquierdo de la carrocería.
  12. Suelte el bloqueo del conector y, a continuación, desenchufe el conector eléctrico 5 de la carrocería (J6/J7 X038A/B) del módulo del controlador izquierdo de la carrocería.
  13. Suelte el bloqueo del conector y, a continuación, desenchufe el conector eléctrico 4 de la carrocería (J5 X034) del módulo del controlador izquierdo de la carrocería.
  14. Suelte el bloqueo del conector y, a continuación, desenchufe el conector eléctrico 2 de la carrocería (J3 X031) del módulo del controlador izquierdo de la carrocería.
  15. Desenchufe el conector eléctrico 6 de la carrocería (J8 X039) del módulo del controlador izquierdo de la carrocería.
  16. Suelte el bloqueo del conector y, a continuación, desenchufe el conector eléctrico de alimentación (J14 X036) del módulo del controlador izquierdo de la carrocería.
  17. Desenchufe el conector eléctrico 2 de la puerta (J11 X033B) del módulo del controlador izquierdo de la carrocería.
  18. Desenchufe el conector eléctrico de la puerta (J10 X033A) del módulo del controlador izquierdo de la carrocería.
  19. Suelte el bloqueo del conector y, a continuación, desenchufe el conector eléctrico del tablero (J12 X035) del módulo del controlador izquierdo de la carrocería.
  20. Suelte los bloqueos de los conectores y, a continuación, desconecte los conectores eléctricos del panel de instrumentos (2 uds.) del módulo del controlador izquierdo de la carrocería.

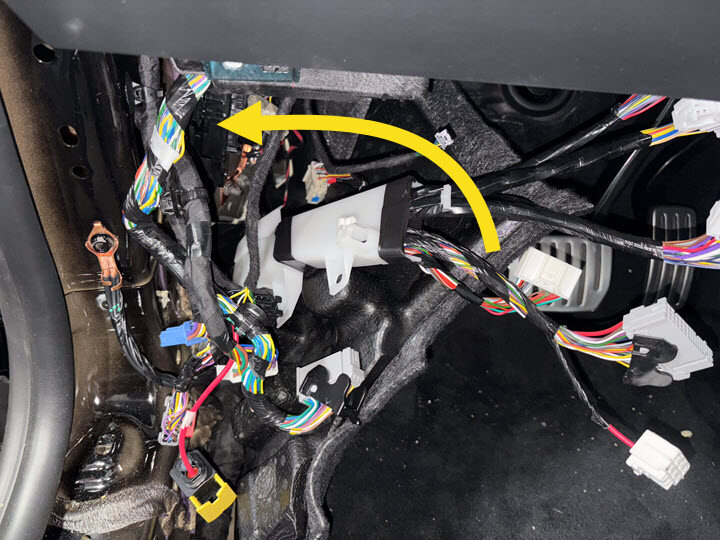

  21. Aparte el conjunto del mazo de cables para acceder al controlador izquierdo de la carrocería.
  22. Retire y deseche la tuerca que fija el controlador izquierdo a la carrocería.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm de cuello largo
  23. Levante el módulo del controlador izquierdo de la carrocería para soltar con cuidado la pestaña y el espárrago; a continuación, retire del vehículo el módulo del controlador izquierdo de la carrocería.

Instalar

  1. Coloque el controlador izquierdo de la carrocería en el vehículo para su instalación, alinéelo con el espárrago de la carrocería y fije la pestaña para que quede sujeto a la carrocería.
  2. Coloque una tuerca nueva (1004378-00-B) para fijar el controlador izquierdo a la carrocería.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm de cuello largo
  3. Coloque el mazo de cables de nuevo en el controlador izquierdo de la carrocería.
  4. Enchufe los conectores del mazo de cables del panel de instrumentos (2 uds.), asiéntelos completamente y, a continuación, accione los bloqueos para asegurar la conexión.
  5. Enchufe el conector eléctrico del tablero (J12 X035) al módulo del controlador izquierdo de la carrocería.
  6. Enchufe el conector eléctrico de la puerta (J10 X033A) al módulo del controlador izquierdo de la carrocería.
  7. Enchufe el conector eléctrico 2 de la puerta (J11 X033B) al módulo del controlador izquierdo de la carrocería.
  8. Enchufe el conector eléctrico de alimentación (J14 X036) al módulo del controlador izquierdo de la carrocería.
  9. Enchufe el conector eléctrico 6 de la carrocería (J8 X039) al módulo del controlador izquierdo de la carrocería.
  10. Enchufe el conector eléctrico 2 de la carrocería (J3 X031) al módulo del controlador izquierdo de la carrocería.
  11. Enchufe el conector eléctrico 4 de la carrocería (J5 X034) al módulo del controlador izquierdo de la carrocería.
  12. Enchufe el conector eléctrico 5 de la carrocería (J6/J7 X038A/B) al módulo del controlador izquierdo de la carrocería.
  13. Enchufe el conector eléctrico 3 de la carrocería (J4 X032) al módulo del controlador izquierdo de la carrocería.
  14. Enchufe el conector eléctrico 1 de la carrocería (J1/J2 X030A/B) al módulo del controlador izquierdo de la carrocería.
  15. Enchufe el conector eléctrico de la unidad de almacenamiento del vano del motor (J9 X037) al módulo del controlador izquierdo de la carrocería.
  16. Fije los clips del mazo de cables (2 uds.) que sujetan el conector al módulo del controlador izquierdo de la carrocería y, a continuación, acople la pestaña de bloqueo roja para conectar el conector.
  17. Suelte el respiradero del mazo de cables principal y, a continuación, corte la brida para volver a colocar el respiradero en su ubicación original.
  18. Fije los clips (2 uds.) que sujetan el soporte del mazo de cables izquierdo a la carrocería.
  19. Devuelva la moqueta principal izquierda a su posición.
  20. Instale el airbag de rodilla del conductor. Consulte Cubierta - Airbag de rodilla - Conductor (a partir de 2025) (Desinstalación y sustitución).
    Informational PurposesAn informational icon, calling your attention
    Nota
    No es necesario instalar la cubierta del airbag de rodilla del conductor.
  21. Realice la siguiente rutina a través del modo de servicio o Toolbox (consulte 0005 - Modos de servicio): UPDATE_CAN-REDEPLOYvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy
    • Thermal ➜ HVAC ➜ CAN Redeploy
    • chassis ➜ DPB Post Replacement ➜ CAN Redeploy
    • chassis ➜ ESP Post Replacement ➜ CAN Redeploy
    • chassis ➜ IDB Post Replacement ➜ CAN Redeploy
    • chassis ➜ RCU Post Replacement ➜ CAN Redeploy
    • chassis ➜ ESP Replacement Panel ➜ CAN Redeploy
    • chassis ➜ IBST Replacement Panel ➜ CAN Redeploy
  22. Instale el guarnecido del pilar A inferior izquierdo. Consulte Guarnecido - Pilar A - Inferior - Lado izquierdo (Desinstalación y sustitución).
  23. Realice la siguiente rutina a través del modo de servicio o Toolbox (consulte 0005 - Modos de servicio): PROC_CONTROLLER_LEFT_POST-REPLACEMENT-PROCEDUREvia Toolbox: (link)via Service Mode Plus: Left Controller ➜ Left Controller Post Replacement ➜ Left Controller Post Replacement Procedure
  24. Salga del modo de servicio o desconecte el portátil si procede (consulte 0005 - Modos de servicio).
  25. Mueva el asiento delantero izquierdo a su posición original.
  26. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
