Harness - Body Side - LH (2025+) (Remove and Replace)

Código de corrección 3.00 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección y el FRT asociado reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos.
  • 2026-09-02: Se ha añadido un nuevo procedimiento.

Desinstalar

  1. Abra las cuatro puertas.
  2. Baje las cuatro ventanillas
  3. Ajuste la altura de conducción de la suspensión neumática a "Muy alta".
    Nota
    En la pantalla central > Controles > Suspensión > "Muy alta"
  4. Abra el capó.
    Nota
    Seleccione Controles > Maletero delantero abierto
  5. Abra el portón trasero a través de la interfaz de usuario
    Nota
    En la pantalla táctil central > Controles rápidos > Abrir maletero
  6. Retire la alfombrilla delantera izquierda
  7. Mueva el asiento delantero izquierdo hacia delante.
  8. Suelte el cinturón de seguridad delantero izquierdo del pretensor
    Nota
    Desbloquee el brazo girando el tornillo de bloqueo hacia la izquierda. Se escuchará un ligero clic y el tornillo se quedará en posición horizontal. No lo gire hacia la derecha para evitar dañar el mecanismo.
  9. Retire los pernos que fijan la parte trasera de las guías del asiento delantero izquierdo al panel del suelo
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos.
  10. Mueva el asiento delantero izquierdo hacia atrás
  11. Retire los pernos que fijan la parte delantera de las guías del asiento delantero izquierdo al panel del suelo
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos.
  12. Ajuste la posición del asiento delantero izquierdo para facilitar el desmontaje.
    Nota
    Mueva el asiento a la mitad de la guía en la posición más vertical con el asiento completamente arriba
  13. Pliegue el asiento 60 hacia abajo
    Nota
    El asiento se puede plegar con el botón del respaldo o el interruptor del maletero. Si el cojín del asiento no está instalado, proteja el asiento como corresponda
  14. Retire la alfombrilla delantera derecha
  15. Mueva el asiento delantero derecho hacia delante.
  16. Retire los pernos que fijan la parte trasera de las guías del asiento delantero derecho al panel del suelo
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos.
  17. Mueva el asiento delantero derecho hacia atrás.
  18. Retire los pernos que fijan la parte delantera de las guías del asiento delantero derecho al panel del suelo
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos.
  19. Ajuste la posición del asiento delantero derecho para facilitar el desmontaje.
    Nota
    Mueva el asiento a la mitad de la guía en la posición más vertical con el asiento completamente arriba
  20. Apague el vehículo desde la pantalla central.
    Nota
    En Controles > Seguridad > Apagar
  21. Retire el faldón trasero del vano del motor.
    Nota
    8 clips
  22. Desenchufe el conector de la batería de baja tensión y desconecte el bucle de primera respuesta
    Nota
    2 conectores. Levante y suelte la pestaña de bloqueo verde. Tire del bloqueo del conector negro hacia fuera para liberar la conexión
  23. Coloque el asiento izquierdo de tal forma que pueda acceder a la parte inferior de este y desconecte el mazo de cables de la carrocería del controlador del asiento
    Nota
    2 conectores, 1 clip. Suelte la pestaña de bloqueo roja del conector negro
  24. Retire el asiento delantero izquierdo del vehículo
    Nota
    Se recomienda trabajar con ayuda. Tenga cuidado de no dañar otros componentes
  25. Retire los elevadores del asiento derecho de la primera fila del suelo de la cabina
    Nota
    2 elevadores, 2 clips por elevador
  26. Retire el guarnecido del pilar A central izquierdo
    Nota
    1 clip, 2 pestañas
  27. Desmonte el guarnecido del pilar A inferior izquierdo.
    Nota
    7 clips
  28. Retire la cubierta de la zona de los pies derecha
    Nota
    3 imanes, 1 conector, 4 referencias
  29. Retire la alfombrilla lateral de la consola izquierda
    Nota
    11 clips
  30. Retire las fijaciones que sujetan el conjunto del airbag de rodilla izquierdo al vehículo
    Nota
    2 pernos remachables, E10, 8 Nm. Deséchelos después de quitarlos
  31. Retire el conjunto del airbag de rodilla izquierdo del vehículo

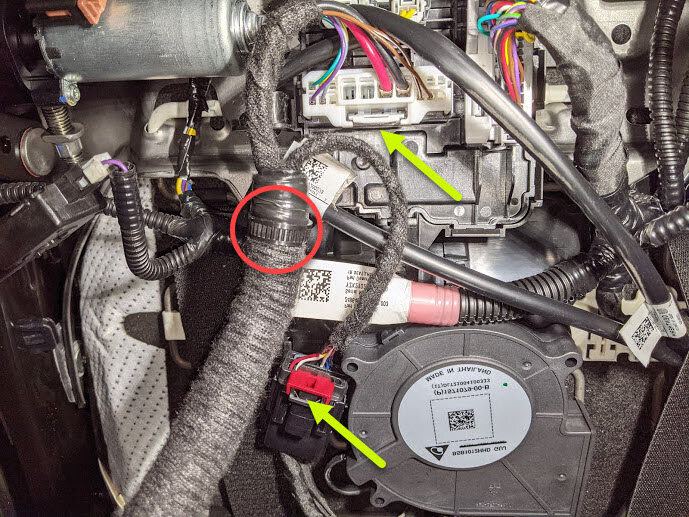

    Nota
    3 conectores, 1 clip, 6 pestañas. Suelte 2 pestañas de bloqueo del conector del airbag
  32. Pliegue la moqueta delantera izquierda de la cabina a un lado para acceder
  33. Coloque el asiento derecho de tal forma que pueda acceder a la parte inferior de este y desconecte el mazo de cables de la carrocería del controlador del asiento
    Nota
    2 conectores, 1 clip. Suelte la pestaña de bloqueo roja del conector negro
  34. Retire el asiento delantero derecho del vehículo
    Nota
    Se recomienda trabajar con ayuda. Tenga cuidado de no dañar otros componentes
  35. Retire los elevadores del asiento derecho de la primera fila del suelo de la cabina
    Nota
    2 elevadores, 2 clips por elevador
  36. Retire el guarnecido del pilar A central derecho
    Nota
    1 clip, 2 pestañas
  37. Retire el guarnecido del pilar A inferior derecho.
    Nota
    7 clips, suelte parcialmente la junta si es necesario
  38. Retire la cubierta de la zona de los pies derecha
    Nota
    3 imanes, 1 conector, 4 referencias
  39. Retire la moqueta lateral de la consola derecha
    Nota
    11 clips
  40. Pliegue la moqueta delantera derecha de la cabina a un lado para facilitar el acceso
  41. Suelte el mazo de cables del panel derecho del reposapiés
    Nota
    1 clip
  42. Retire el panel derecho del reposapiés
    Nota
    2 pernos, 10 mm, 5 Nm; 1 tuerca, 10 mm, 5 Nm
  43. Retire el guarnecido del refuerzo derecho
    Nota
    1 clip, 1 pestaña. Comience soltando la parte superior
  44. Retire el guarnecido del refuerzo izquierdo
    Nota
    1 clip, 1 pestaña. Comience soltando la parte superior
  45. Retire el conjunto de cojín del asiento de la 2.ª fila
    Nota
    2 clips, 2 conectores. Suelte los clips de bloqueo y levante el cojín del asiento. Suelte las conexiones. Si los asientos de la 2.ª fila están plegados, súbalos
  46. Retire la bandeja
  47. Retire el suelo de carga del maletero
  48. Retire el guarnecido lateral del suelo del maletero
  49. Desmonte el panel del umbral del maletero
    Nota
    6 clips, 4 guías. Para desmontar el panel, las esquinas o el borde inferior son puntos de agarre adecuados. Puede utilizar una herramienta de desmontaje de guarnecidos de plástico o hacerlo manualmente.
  50. Retire el guarnecido de la pared trasera
    Nota
    4 clips de presión, 2 referencias
  51. Retire el conjunto del soporte izquierdo del maletero
    Nota
    4 clips, 1 referencia. Tire del soporte hacia arriba.
  52. Retire el guarnecido de la pared lateral del maletero
    Nota
    3 tiras de velcro
  53. Retire el guarnecido inferior del pilar C izquierdo.
    Nota
    8 clips
  54. Retire el guarnecido del pilar C central izquierdo
    Nota
    3 clips
  55. Desmonte el pilar B inferior izquierdo
    Nota
    6 clips, 2 referencias. Suelte del guarnecido superior y la carrocería
  56. Desmonte el pilar B superior izquierdo
    Nota
    7 clips. Suelte los clips y pase el cinturón de seguridad a través del pilar B. Tenga cuidado de no separar el pilar B superior. Hay soldaduras de plástico cerca del centro del guarnecido que mantienen juntas las partes superior e inferior
  57. Suelte el guarnecido del pilar C superior izquierdo y apártelo
    Nota
    7 clips
  58. Retire el guarnecido lateral izquierdo del maletero.
    Nota
    2 conectores
  59. Desmonte el guarnecido lateral izquierdo del maletero
    Nota
    6 clips
  60. Retire los conectores del mazo de cables de la puerta y el clip de retención de VC izquierdo
    Nota
    2 conectores, 1 clip de sujeción
  61. Suelte del VC izquierdo los conectores y el clip del mazo de cables del panel de instrumentos
    Nota
    1 conector con bloqueo, 1 conector con palanca, 1 clip. Suelte la pestaña de bloqueo roja. Suelte la palanca para desbloquearlo
  62. Suelte el conector del VC izquierdo
    Nota
    1 conector con bloqueo. Suelte la pestaña de bloqueo roja
  63. Desenchufe el conector 1 de la carrocería J1/J2 X030A/B
    Nota
    1 conector. Suelte el bloqueo y, a continuación, retírelo.
  64. Desenchufe el conector 3 de la carrocería J4 X032
    Nota
    1 conector
  65. Desenchufe el conector 5 de la carrocería J6/J7 X038A/B
    Nota
    1 conector. Suelte el bloqueo y, a continuación, retírelo.
  66. Desenchufe el conector 4 de la carrocería J5 X034
    Nota
    1 conector. Suelte el bloqueo y, a continuación, retírelo.
  67. Desenchufe el conector 2 de la carrocería J3 X031
    Nota
    1 conector. Suelte el bloqueo y, a continuación, retírelo.
  68. Desenchufe el conector 6 de la carrocería J8 X039
    Nota
    1 conector
  69. Retire el guarnecido del pilar A superior izquierdo.
    Nota
    2 clips de sujeción, 1 clip, 1 conector. Tire del interior de la parte superior del pilar A superior. Presione las 2 pestañas para retirar cada sujeción del lateral de la carrocería. Desconecte el altavoz de agudos y, a continuación, tire del pilar A superior hacia arriba para extraerlo
  70. Desconecte el mazo de cables del forro del techo del pilar A delantero izquierdo
    Nota
    1 conector
  71. Suelte los clips del ramal del pilar A del mazo de cables izquierdo de la carrocería
    Nota
    4 clips. Suelte los clips y pase el ramal del mazo de cables hacia abajo
  72. Suelte de la parte inferior del pilar A la toma de tierra del mazo de cables izquierdo de la carrocería
    Nota
    1 perno, 10 mm, 9 Nm
  73. Suelte el soporte del mazo de cables izquierdo de la carrocería del VC izquierdo y de la carrocería
    Nota
    3 clips
  74. Extraiga el conducto de aire del puente del suelo del conductor
    Nota
    1 pestaña
  75. Desconecte el mazo de cables izquierdo de la carrocería del interruptor del freno
    Nota
    1 conector
  76. Desenchufe el conector del pedal del acelerador
    Nota
    1 conector. No presione la pestaña roja. Tire de la pestaña roja para soltar el bloqueo. Tire de nuevo para soltar el conector.
  77. Suelte el mazo de cables izquierdo de la carrocería del conjunto del pedal
    Nota
    1 clip del mazo de cables
  78. Suelte los clips que sujetan el mazo de cables izquierdo de la carrocería a la zona de los pies del conductor
    Nota
    2 clips
  79. Retire el soporte de la base de pedales izquierda del vehículo
    Nota
    2 pernos, E14, 9 Nm; 1 perno, 10 mm, 10 Nm; 1 perno, 13 mm, 20 Nm. Tenga cuidado y no dañe el mazo de cables que se encuentra cerca
  80. Suelte los clips que sujetan el mazo de cables izquierdo de la carrocería debajo del panel de instrumentos
    Nota
    2 clips
  81. Desenchufe los conectores del RCM.
    Nota
    2 conectores. Desenchufe primero el conector derecho girando la palanca de liberación hacia arriba y, a continuación, desenchufe el conector izquierdo de la misma manera
  82. Suelte el clip y el conector del mazo de cables izquierdo de la carrocería en la zona de los pies del pasajero delantero
    Nota
    1 conector con bloqueo, 1 clip. Suelte la pestaña de bloqueo roja. Dirija el mazo de cables hacia el lado del conductor
  83. Suelte el clip y los conectores del mazo de cables izquierdo de la carrocería en la consola central del lado del pasajero delantero
    Nota
    2 conectores, 1 clip. Suelte la pestaña de bloqueo. Dirija el mazo de cables hacia el lado del conductor
  84. Desconecte el mazo de cables derecho de la carrocería del mazo de cables izquierdo de la carrocería debajo de la moqueta delantera derecha
    Nota
    3 conectores. Suelte las pestañas de bloqueo rojas
  85. Suelte los clips que sujetan el mazo de cables izquierdo de la carrocería a la zona del asiento del pasajero delantero
    Nota
    4 clips. Dirija el mazo de cables hacia el lado del conductor
  86. Suelte los clips que sujetan el mazo de cables izquierdo de la carrocería a la zona izquierda del lado del conductor
    Nota
    9 clips. Dirija hacia fuera los ramales, según sea necesario
  87. Suelte la conexión del acelerómetro del pilar B
    Nota
    1 conector. Suelte la pestaña roja y tire de ella hacia fuera para desbloquearla
  88. Desenchufe los conectores del retractor delantero izquierdo
    Nota
    2 conectores, 2 pestañas por conector. Suelte a la vez las pestañas de ambos lados de cada conector para desbloquear la carcasa
  89. Suelte el clip y el conector del mazo de cables izquierdo de la carrocería en la puerta trasera izquierda
    Nota
    1 conector, 1 clip. Saque el mazo de cables del pilar B
  90. Retire la cubierta del aplique del pilar B izquierdo
    Nota
    2 clips, 2 pestañas. Utilice una herramienta para guarnecidos de plástico para soltar los clips superiores y, a continuación, deslícela hacia abajo para soltarlos de las pestañas inferiores fijadas al aplique del pilar B
  91. Retire los pernos que fijan el aplique del pilar B izquierdo
    Nota
    2 pernos, T25, 5 Nm
  92. Suelte el aplique del pilar B izquierdo
    Nota
    2 clips
  93. Retire el aplique del pilar B izquierdo
    Nota
    2 conectores. Suelte la pestaña de bloqueo roja y, a continuación, suelte la conexión.
  94. Suelte los clips del mazo de cables izquierdo de la carrocería del pilar B
    Nota
    5 clips. Sepárelo según sea necesario
  95. Suelte los clips que sujetan el mazo de cables izquierdo de la carrocería a la zona de la segunda fila
    Nota
    5 clips
  96. Desconecte el mazo de cables derecho de la carrocería del mazo de cables izquierdo de la carrocería debajo del cojín de la 2.ª fila
    Nota
    2 conectores. Suelte la pestaña de bloqueo roja
  97. Desenchufe el conector de la hebilla del cinturón de seguridad izquierdo de la 2.ª fila
    Nota
    1 conector
  98. Suelte los clips que sujetan el ramal de la hebilla del cinturón de seguridad del asiento de la 2.ª fila del mazo de cables izquierdo de la carrocería
    Nota
    2 clips. Saque el ramal por debajo de la barra colectora
  99. Suelte el soporte inferior de la carrocería en bruto del pilar C izquierdo
    Nota
    1 clip del mazo de cables, 2 clips
  100. Suelte el soporte inferior y central de la carrocería en bruto del pilar C izquierdo
    Nota
    3 clips
  101. Retire el panel de cierre del conjunto de cierre de la puerta trasera izquierda
    Nota
    1 cubierta. Pliegue el guarnecido a un lado para facilitar el acceso
  102. Desenchufe el conjunto de cierre de la puerta trasera izquierda
    Nota
    1 conector. Suelte la pestaña de bloqueo
  103. Suelte del pilar C la toma de tierra del mazo de cables izquierdo de la carrocería
    Nota
    1 perno, 10 mm, 9 Nm
  104. Retire la cubierta del soporte del parasol izquierdo.
    Nota
    4 clips. Si extiende el parasol, tendrá más espacio de trabajo.
  105. Retire la fijación del parasol izquierdo.
    Nota
    1 tornillo, T25, 3,5 Nm. Si extiende el parasol, tendrá más espacio de trabajo.
  106. Retire el parasol izquierdo del área del forro del techo.
    Nota
    Pliegue el parasol hasta la posición cerrada y plegada, pero no lo enganche en su sitio.
  107. Desenchufe el conector del parasol izquierdo.
    Nota
    1 conector
  108. Empuje la percha izquierda para abrirla.
  109. Haga palanca en la cubierta del tornillo de la percha izquierda para abrirla
    Nota
    2 pestañas
  110. Retire el tornillo de la percha izquierda.
    Nota
    1 tornillo, T25, 2,5 Nm
  111. Extraiga el perno izquierdo que fija la parte trasera del forro del techo a la carrocería
    Nota
    1 perno, 10 mm, 3 Nm
  112. Suelte parcialmente el forro del techo del lado izquierdo de la carrocería
    Nota
    4 clips, 1 gancho, 3 clips de sujeción. Al soltarlo, el forro del techo quedará sujeto por las sujeciones. Empuje hacia arriba y hacia dentro para soltar los ganchos de los conjuntos de percha de la carrocería
  113. Desenchufe el conector del airbag de cortina izquierdo
    Nota
    1 conector. Tire hacia atrás de la pestaña para soltar el conector del conjunto del airbag de cortina izquierdo
  114. Suelte los clips del mazo de cables izquierdo de la carrocería del airbag de cortina
    Nota
    7 clips. Separe el mazo de cables, pero tome nota de la posición original, ya que habrá que colocarlo de forma correcta durante la instalación
  115. Suelte los clips del mazo de cables izquierdo de la carrocería de la zona del pilar C
    Nota
    5 clips
  116. Suelte la conexión del mazo de cables izquierdo de la carrocería de la ECU del puerto de carga provisional
    Nota
    1 conector
  117. Suelte la conexión de la luz trasera izquierda
    Nota
    1 conector
  118. Suelte los clips que sujetan el mazo de cables izquierdo de la carrocería a la parte izquierda del maletero
    Nota
    4 clips. Tome nota de la disposición del mazo de cables para instalarlo después
  119. Quite los clips de presión que sujetan el revestimiento del paso de la rueda trasera izquierda a la defensa y apártelo a un lado para facilitar el acceso
    Nota
    4 clips de presión
  120. Retire el tornillo que fija la defensa trasera al soporte del guardabarros izquierdo
    Nota
    1 tornillo, T25, 5 Nm. Doble el revestimiento contra el neumático
  121. Suelte el borde izquierdo de la defensa trasera del soporte del guardabarros
    Nota
    Si es necesario, protéjalo con un trapo para evitar que se estropee
  122. Suelte parcialmente el difusor de la parte trasera izquierda
    Nota
    4 pernos, 10 mm, 5 Nm; 1 tuerca, 10 mm, 5 Nm
  123. Suelte los conectores del mazo de cables izquierdo de la carrocería del mazo de cables del chasis y el bastidor auxiliar trasero
    Nota
    3 conectores con bloqueo, 3 clips. Suelte las pestañas de bloqueo rojas. Suelte los conectores y los clips. Si es necesario, suelte los conectores de los clips y retire los clips después
  124. Suelte los clips del ramal del bastidor auxiliar trasero del mazo de cables izquierdo de la carrocería
    Nota
    2 clips
  125. Suelte del maletero el pasacables del mazo de cables izquierdo de la carrocería y saque el mazo de cables
    Nota
    1 pasacables
  126. Retire el mazo de cables izquierdo de la carrocería del vehículo
    Nota
    Tome nota de la disposición original. Saque el resto de ramales y el mazo de cables del vehículo. Sáquelos por detrás de la barra colectora y el retractor

Instalar

  1. Instale el mazo de cables izquierdo en la carrocería del vehículo
    Nota
    Coloque el mazo de cables para su instalación. Colóquelo por detrás del retractor y la barra colectora. Instálelo según la disposición original
  2. Fije en el maletero el pasacables del mazo de cables izquierdo de la carrocería e introduzca el mazo de cables
    Nota
    1 pasacables
  3. Fije los clips del mazo de cables izquierdo de la carrocería al ramal del bastidor auxiliar y el enganche de remolque
    Nota
    2 clips
  4. Fije los conectores del mazo de cables izquierdo de la carrocería al mazo de cables del chasis y el bastidor auxiliar trasero
    Nota
    3 conectores con bloqueo, 3 clips. Fije los clips y las conexiones. Acople las pestañas de bloqueo rojas
  5. Fije el difusor que había soltado parcialmente en la parte trasera izquierda
    Nota
    4 pernos, 10 mm, 5 Nm; 1 tuerca, 10 mm, 5 Nm
  6. Fije el borde izquierdo de la defensa trasera en la carrocería
  7. Coloque el perno que fija la defensa trasera al soporte del guardabarros izquierdo
    Nota
    1 perno, T25, 5 Nm
  8. Coloque los clips de presión que fijan el revestimiento del paso de la rueda trasera izquierda a la defensa
    Nota
    5 clips de presión
  9. Fije los clips que sujetan el mazo de cables izquierdo de la carrocería a la parte izquierda del maletero
    Nota
    4 clips
  10. Fije la conexión de la luz trasera izquierda
    Nota
    1 conector
  11. Fije la conexión del mazo de cables izquierdo de la carrocería a la ECU del puerto de carga provisional
    Nota
    1 conector
  12. Fije los clips del mazo de cables izquierdo de la carrocería a la zona del pilar C
    Nota
    5 clips
  13. Fije los clips del mazo de cables izquierdo de la carrocería al airbag de cortina
    Nota
    7 clips. Coloque el mazo de cables en su posición original. Fije todos los clips
  14. Enchufe el conector del airbag de cortina izquierdo
    Nota
    1 conector. Cierre el bloqueo de seguridad
  15. Suelte los clips de sujeción de la parte izquierda del techo de la carrocería
    Nota
    3 clips de sujeción
  16. Fije los clips de sujeción izquierdos al forro del techo
    Nota
    3 clips. Cuando se insertan correctamente, se escucha un clic
  17. Suelte el soporte de la percha izquierda de la carrocería
    Nota
    1 perno, T20, 1 Nm, 1 clip. Suelte el perno y la sujeción y, a continuación, suelte el clip de la carrocería
  18. Fije el soporte de la percha izquierda al forro del techo
    Nota
    1 perno, T20, 1 Nm; 3 pestañas. Fije el perno y la sujeción al soporte. Gire el soporte para colocarlo en las pestañas del forro del techo
  19. Instale el tornillo de la percha izquierda.
    Nota
    1 tornillo, T25, 2,5 Nm
  20. Cierre la cubierta del tornillo de la percha izquierda.
    Nota
    2 pestañas
  21. Instale el forro del techo que soltó parcialmente en el lado izquierdo de la carrocería
    Nota
    4 clips, 3 clips de sujeción, 1 clip de percha
  22. Coloque el perno izquierdo que fija la parte trasera del forro del techo a la carrocería
    Nota
    1 perno, 10 mm, 3 Nm
  23. Enchufe el conector del parasol izquierdo
    Nota
    1 conector
  24. Coloque el parasol izquierdo sobre el revestimiento interior del techo
    Nota
    Tienda el mazo de cables para evitar daños
  25. Coloque la fijación del parasol izquierdo.
    Nota
    1 tornillo, T25, 3,5 Nm
  26. Instale la cubierta del soporte del parasol izquierdo.
    Nota
    4 clips
  27. Fije al pilar C la toma de tierra del mazo de cables izquierdo de la carrocería
    Nota
    1 perno, 10 mm, 9 Nm
  28. Enchufe el conjunto de cierre de la puerta trasera izquierda
    Nota
    1 conector. Acople la pestaña de bloqueo
  29. Fije el panel de cierre del conjunto de cierre de la puerta trasera izquierda
    Nota
    1 cubierta. Pliegue el guarnecido a un lado para facilitar el acceso
  30. Fije el soporte inferior y central de la carrocería en bruto del pilar C izquierdo
    Nota
    3 clips
  31. Fije el soporte inferior de la carrocería en bruto del pilar C izquierdo
    Nota
    1 clip del mazo de cables, 2 clips
  32. Fije los clips que sujetan el ramal de la hebilla del cinturón de seguridad del asiento de la 2.ª fila del mazo de cables izquierdo de la carrocería
    Nota
    2 clips. Coloque el ramal por debajo de la barra colectora
  33. Enchufe el conector de la hebilla del cinturón de seguridad izquierdo de la 2.ª fila
    Nota
    1 conector
  34. Conecte el mazo de cables derecho de la carrocería al mazo de cables izquierdo de la carrocería debajo del cojín de la 2.ª fila
    Nota
    2 conectores. Fije la pestaña de bloqueo roja
  35. Coloque los clips que sujetan el mazo de cables izquierdo de la carrocería a la zona de la segunda fila
    Nota
    5 clips
  36. Fije los clips del mazo de cables izquierdo de la carrocería al pilar B
    Nota
    5 clips
  37. Limpie la superficie del pilar B y retire el sellador de butilo restante
    Nota
    Espere 1 minuto para que se seque
  38. Limpie el aplique del pilar B izquierdo
    Nota
    Retire con cuidado el sellador de butilo restante del aplique del pilar B izquierdo. Deje secar durante 1 minuto
  39. Instale la cinta de espuma en el aplique del pilar B izquierdo
  40. Instale el aplique del pilar B izquierdo
    Nota
    2 conectores, 2 clips,  Fije el conector y acople completamente la pestaña de bloqueo roja. Acople el aplique en los clips
  41. Coloque los tornillos que fijan el aplique del pilar B derecho
    Nota
    2 tornillos, T25, 5 Nm
  42. Instale la cubierta del aplique del pilar B izquierdo
    Nota
    2 clips, 2 pestañas. Asegúrese de que todos los clips estén bien asentados. Fije las pestañas inferiores al aplique del pilar B izquierdo y, a continuación, acople los clips superiores
  43. Fije las juntas del pilar B izquierdo al aplique
    Nota
    Utilice grasa de emulsión P-80 para facilitar la instalación de las juntas
  44. Fije el clip y el conector del mazo de cables izquierdo de la carrocería a la puerta trasera izquierda
    Nota
    1 conector, 1 clip. Coloque de nuevo el mazo de cables en el pilar B
  45. Fije los conectores del retractor delantero izquierdo
    Nota
    2 conectores, 2 pestañas por conector. Fije bien los conectores. Asegúrese de que están bien colocados
  46. Fije la conexión del acelerómetro del pilar B
    Nota
    1 conector. Fije el conector y acople completamente la pestaña de bloqueo roja
  47. Coloque los clips que sujetan el mazo de cables izquierdo de la carrocería a la zona izquierda del lado del conductor
    Nota
    9 clips. Coloque los ramales según sea necesario y fije los clips. Utilice herramientas para fijar los clips según sea necesario
  48. Coloque los clips que sujetan el mazo de cables izquierdo de la carrocería a la zona del asiento del pasajero delantero
    Nota
    4 clips. Dirija el mazo de cables hacia el lado del pasajero delantero
  49. Conecte el mazo de cables derecho de la carrocería al mazo de cables izquierdo de la carrocería debajo de la moqueta delantera derecha
    Nota
    3 conectores. Fije las pestañas de bloqueo rojas
  50. Fije el clip y los conectores del mazo de cables izquierdo de la carrocería en la consola central del lado del pasajero delantero
    Nota
    2 conectores, 1 clip. Dirija el mazo de cables hacia el lado del conductor. Acople las pestañas de bloqueo. Utilice herramientas para fijar el clip según sea necesario
  51. Suelte el clip y el conector del mazo de cables izquierdo de la carrocería en la zona de los pies del pasajero delantero
    Nota
    1 conector, 1 clip. Dirija el mazo de cables hacia el lado del pasajero delantero
  52. Coloque los clips que sujetan el mazo de cables izquierdo de la carrocería debajo del panel de instrumentos
    Nota
    2 clips
  53. Enchufe los conectores del RCM.
    Nota
    2 conectores. Conecte primero el conector izquierdo; para ello, alinéelo y gire la palanca de liberación hacia abajo; a continuación, alinee el conector derecho y conéctelo del mismo modo
  54. Instale el soporte de la base de pedales izquierda en el vehículo
    Nota
    2 pernos, E14, 9 Nm; 1 perno, 10 mm, 10 Nm; 1 perno, 13 mm, 20 Nm. Tenga cuidado y no dañe el mazo de cables que se encuentra cerca
  55. Coloque los clips que sujetan el mazo de cables izquierdo de la carrocería a la zona de los pies del conductor
    Nota
    2 clips
  56. Fije el mazo de cables izquierdo de la carrocería al conjunto del pedal
    Nota
    1 clip del mazo de cables
  57. Conecte el mazo de cables izquierdo de la carrocería al interruptor del freno
    Nota
    1 conector
  58. Enchufe el conector del pedal del acelerador
    Nota
    1 conector con bloqueo. Fije la pestaña de bloqueo roja
  59. Instale el conducto de aire del puente del suelo del conductor
    Nota
    1 pestaña
  60. Fije el soporte del mazo de cables izquierdo de la carrocería al VC izquierdo y a la carrocería
    Nota
    3 clips
  61. Fije la toma de tierra del mazo de cables izquierdo de la carrocería al pilar A
    Nota
    1 perno, 10 mm, 9 Nm
  62. Fije los clips del ramal del pilar A del mazo de cables izquierdo de la carrocería
    Nota
    4 clips. Fije los clips y dirija el mazo de cables hacia arriba
  63. Conecte el mazo de cables del forro del techo en el pilar A delantero izquierdo
    Nota
    1 conector
  64. Instale el guarnecido del pilar A superior izquierdo.
    Nota
    2 clips de sujeción, 1 clip, 1 conector. Deslice la parte inferior del guarnecido a lo largo del panel de instrumentos y la rejilla del altavoz. Conecte cada sujeción al lateral del cuerpo. Ajuste los clips empezando por la parte inferior hacia arriba. Tire de la junta situada sobre el guarnecido
  65. Enchufe el conector 6 de la carrocería J8 X039
    Nota
    1 conector
  66. Enchufe el conector 2 de la carrocería J3 X031
    Nota
    1 conector. Asiente completamente el conector y, a continuación, acople el bloqueo.
  67. Enchufe el conector 4 de la carrocería J5 X034
    Nota
    1 conector. Asiente completamente el conector y, a continuación, acople el bloqueo.
  68. Enchufe el conector 5 de la carrocería J6/J7 X038A/B
    Nota
    1 conector. Asiente completamente el conector y, a continuación, acople el bloqueo.
  69. Enchufe el conector 3 de la carrocería J4 X032
    Nota
    1 conector
  70. Enchufe el conector 1 de la carrocería J1/J2 X030A/B
    Nota
    1 conector. Asiente completamente el conector y, a continuación, acople el bloqueo.
  71. Fije el conector del VC izquierdo
    Nota
    1 conector de bloqueo. Acople la pestaña de bloqueo roja
  72. Fije en el VC izquierdo los conectores y el clip del mazo de cables del panel de instrumentos
    Nota
    1 conector con bloqueo, 1 conector con palanca, 1 clip. Acople la pestaña de bloqueo roja. Acople la palanca para desbloquearlo
  73. Fije en el VC izquierdo los conectores y el clip del mazo de cables de la puerta izquierda
    Nota
    2 conectores, 1 clip
  74. Instale el guarnecido lateral izquierdo del maletero
    Nota
    6 clips, 2 conectores
  75. Instale el guarnecido del pilar C superior izquierdo.
    Nota
    7 clips. Sustituya los clips dañados
  76. Instale el pilar B superior izquierdo
    Nota
    7 clips. Pase el cinturón de seguridad a través del pilar B. Sustituya cualquier clip dañado o que falte
  77. Instale el pilar B inferior izquierdo
    Nota
    6 clips, 2 referencias. Alinee las referencias y, a continuación, acople todos los clips. Sustituya los clips dañados o que falten
  78. Instale el guarnecido del pilar C central izquierdo
    Nota
    3 clips. Sustituya los clips dañados
  79. Instale el guarnecido del pilar C inferior izquierdo
    Nota
    8 clips. Coloque correctamente la junta de la puerta
  80. Instale el guarnecido de la pared lateral del maletero
    Nota
    3 tiras de velcro
  81. Instale el conjunto de soporte izquierdo del maletero
    Nota
    4 clips, 1 referencia
  82. Instale el guarnecido de la pared trasera
    Nota
    4 clips de presión, 2 referencias
  83. Instale el panel del umbral del maletero
    Nota
    6 clips, 4 guías
  84. Instale el suelo de carga del lateral del maletero
  85. Instale el suelo de carga del maletero
  86. Instale la bandeja
  87. Instale el conjunto de cojín del asiento de la 2.ª fila
    Nota
    2 clips, 2 conectores. Fije las conexiones y deslice las hebillas del cinturón de seguridad a través del cojín del asiento. Acople los clips
  88. Coloque el guarnecido del refuerzo izquierdo
    Nota
    1 clip, 1 pestaña. Sustituya el clip si está dañado. Enganche la parte inferior y, a continuación, fije la parte superior
  89. Instale el guarnecido del refuerzo lateral derecho
    Nota
    1 clip, 1 pestaña. Sustituya el clip si está dañado. Enganche la parte inferior y, a continuación, fije la parte superior
  90. Coloque el panel derecho del reposapiés
    Nota
    2 pernos, 10 mm, 5 Nm; 1 tuerca, 10 mm, 5 Nm
  91. Fije el mazo de cables al panel derecho del reposapiés
    Nota
    1 clip
  92. Pliegue la moqueta delantera derecha de la cabina para colocarla de nuevo en su posición
  93. Coloque la moqueta lateral de la consola derecha
    Nota
    11 clips
  94. Instale la cubierta de la zona de los pies derecha
    Nota
    3 imanes, 4 referencias, 1 conector
  95. Monte el guarnecido del pilar A inferior derecho
    Nota
    7 clips. Compruebe que el burlete esté bien colocado
  96. Coloque el guarnecido del pilar A central derecho
    Nota
    1 clip, 2 pestañas. Compruebe que el burlete esté bien colocado
  97. Instale los elevadores del asiento derecho de la primera fila en el suelo de la cabina
    Nota
    2 elevadores, 2 clips por elevador
  98. Instale el asiento delantero derecho en el vehículo
    Nota
    Se recomienda pedir ayuda. Si se va a sustituir el asiento, tome nota de la revisión del módulo OCS, ya que esto determinará la forma en que se instala el firmware en el vehículo. Tenga cuidado de no dañar los componentes cercanos al introducir el asiento en el vehículo. Es necesario actualizar la configuración de la puerta de enlace de cfg_frontSeattype al sustituir un conjunto de asiento izquierdo o derecho delantero de la primera fila con un conjunto de motor Mini-Tilt de la primera fila de la referencia 4876524-XX-B a la referencia 4876524-XX-C o posterior
  99. Coloque la silla para acceder debajo de la parte inferior del asiento y conecte el mazo de cables del lado derecho de la carrocería al controlador del asiento
    Nota
    2 conectores, 1 clip. Acople la pestaña de bloqueo roja del conector negro
  100. Pliegue la moqueta delantera izquierda de la cabina para colocarla de nuevo en su posición
  101. Instale el conjunto del airbag de rodilla izquierdo del vehículo
    Nota
    1 clip, 3 conectores, 6 pestañas. Enganche las pestañas antes de asentarlas por completo. Tenga cuidado de no dañar el conector/mazo de cables. Sujete el airbag de rodilla mientras enchufa los conectores
  102. Instale las fijaciones que sujetan el conjunto del airbag de rodilla izquierdo al vehículo
    Nota
    2 pernos remachables, E10, 8 Nm. Coloque fijaciones nuevas
  103. Instale la moqueta lateral de la consola izquierda
    Nota
    11 clips
  104. Instale la cubierta de la zona de los pies izquierda
    Nota
    1 conector, 2 imanes
  105. Instale el guarnecido del pilar A inferior izquierdo.
    Nota
    7 clips. Compruebe que el burlete esté bien colocado
  106. Coloque el guarnecido del pilar A central izquierdo
    Nota
    1 clip, 2 pestañas. Compruebe que el burlete esté bien colocado
  107. Fije los elevadores del asiento delantero izquierdo
    Nota
    2 elevadores, 2 clips por elevador
  108. Instale el asiento delantero izquierdo en el vehículo
    Nota
    Se recomienda pedir ayuda. Tenga cuidado de no dañar los componentes cercanos al introducir el asiento en el vehículo. Es necesario actualizar la configuración de la puerta de enlace de cfg_frontSeattype al sustituir un conjunto de asiento izquierdo o derecho delantero de la primera fila con un conjunto de motor Mini-Tilt de la primera fila de la referencia 4876527-82-X a la referencia 4876527-72-X o posterior
  109. Coloque el asiento para acceder debajo de la parte inferior y conecte el mazo de cables del lado izquierdo de la carrocería al controlador del asiento.
    Nota
    2 conectores, 1 clip. Acople la pestaña de bloqueo roja del conector negro
  110. Conecte el bucle de primera respuesta y enchufe el conector de la batería de baja tensión
    Nota
    2 conectores. Fije primero el FRL. Coloque la conexión de la batería de baja tensión y empuje el bloqueo del conector negro hacia dentro para fijarlo. Acople la pestaña de bloqueo verde cuando esté completamente asentada
  111. Instale el faldón trasero del vano del motor
    Nota
    8 clips
  112. Cierre el capó.
    Nota
    Presione firmemente en las zonas resaltadas en verde (consulte la imagen). La presión en cualquier otro lugar del capó puede provocar daños
  113. Mueva el asiento delantero izquierdo hacia delante.
  114. Fije el cinturón de seguridad delantero izquierdo
    Nota
    Asegúrese de que el tornillo de bloqueo está en posición horizontal. Si no es así, desbloquee el mecanismo de unión siguiendo los pasos de desmontaje. Deslice el mecanismo de unión sobre el cable del pretensor; se escuchará un ligero clic y el tornillo deberá girar hasta la posición de bloqueo. Verifique que no haya torsiones en la cinta entre el revestimiento superior y el pretensor. Realice una prueba de tracción con una fuerza mínima de 15 libras
  115. Coloque los pernos que fijan las guías traseras del asiento delantero izquierdo al vehículo
    Nota
    2 pernos remachables, T45P, 34 Nm. Instale pernos nuevos.
  116. Mueva el asiento delantero izquierdo hacia atrás.
  117. Coloque los pernos que fijan las guías delanteras del asiento delantero izquierdo al vehículo
    Nota
    2 pernos remachables, T45P, 34 Nm. Instale pernos nuevos.
  118. Coloque el asiento delantero izquierdo en su posición original
  119. Instale la alfombrilla delantera derecha.
  120. Mueva el asiento delantero derecho hacia delante.
  121. Fije el cinturón de seguridad delantero derecho
    Nota
    Asegúrese de que el tornillo de bloqueo está en posición horizontal. Si no es así, desbloquee el mecanismo de unión siguiendo los pasos de desmontaje. Deslice el mecanismo de unión sobre el cable del pretensor; se escuchará un ligero clic y el tornillo deberá girar hasta la posición de bloqueo. Verifique que no haya torsiones en la cinta entre el revestimiento superior y el pretensor. Realice una prueba de tracción con una fuerza mínima de 15 libras
  122. Coloque los pernos que fijan las guías traseras del asiento delantero derecho al vehículo
    Nota
    2 pernos remachables, T45P, 34 Nm. Instale pernos nuevos.
  123. Mueva el asiento delantero derecho hacia atrás.
  124. Coloque los pernos que fijan las guías delanteras del asiento delantero derecho al vehículo
    Nota
    2 pernos remachables, T45P, 34 Nm. Instale pernos nuevos.
  125. Coloque el asiento delantero derecho en su posición original.
  126. Instale la alfombrilla delantera derecha.
  127. Pliegue el asiento 60 hacia la posición vertical.
    Nota
    Retire la protección del cojín del asiento.
  128. Cierre el portón trasero
  129. Ajuste la altura de conducción de la suspensión neumática a "Media".
    Nota
    En la pantalla central, Controles > Suspensión > "Media"
  130. Suba las cuatro ventanillas
  131. Cierre las cuatro puertas.
