Rejilla - Altavoz - Panel de instrumentos (a partir de 2025) (Desinstalación y sustitución)

Código de corrección Novedad FRT 1.2 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

Informational PurposesAn informational icon, calling your attention
Nota
Este procedimiento describe un trabajo específico para el Model S a partir de 2025.

Retirar

  1. Retire la decoración del panel de instrumentos. Consulte Decoración - Panel de instrumentos (a partir de 2025) (Desinstalación y sustitución).
  2. Retire el conjunto de la guantera. Consulte Guantera (Desinstalación y sustitución).
    Informational PurposesAn informational icon, calling your attention
    Nota
    No es necesario retirar del conjunto de la guantera las placas localizadoras de aleación con memoria de forma (SMA) exterior e interior ni el conjunto SMA.
  3. Retire el conducto del panel de instrumentos del pasajero delantero. Consulte Conducto - Panel de instrumentos - Pasajero delantero (Desinstalación y sustitución).

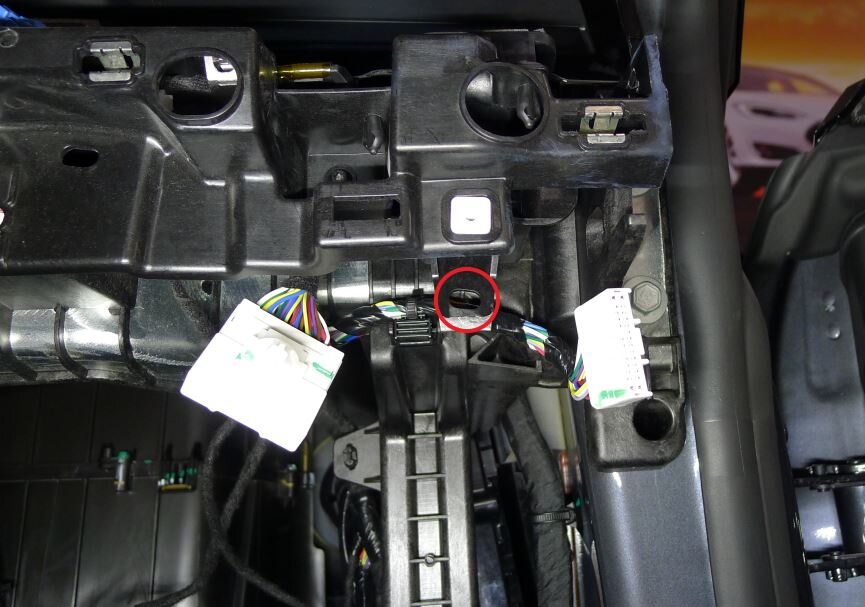

  4. Desenchufe los conectores eléctricos (3 uds.) del airbag del pasajero delantero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tire de los cierres accionados por muelle hacia abajo simultáneamente para soltar los conectores del airbag
    Informational PurposesAn informational icon, calling your attention
    Nota
    La cantidad de conectores puede variar en función del modelo.

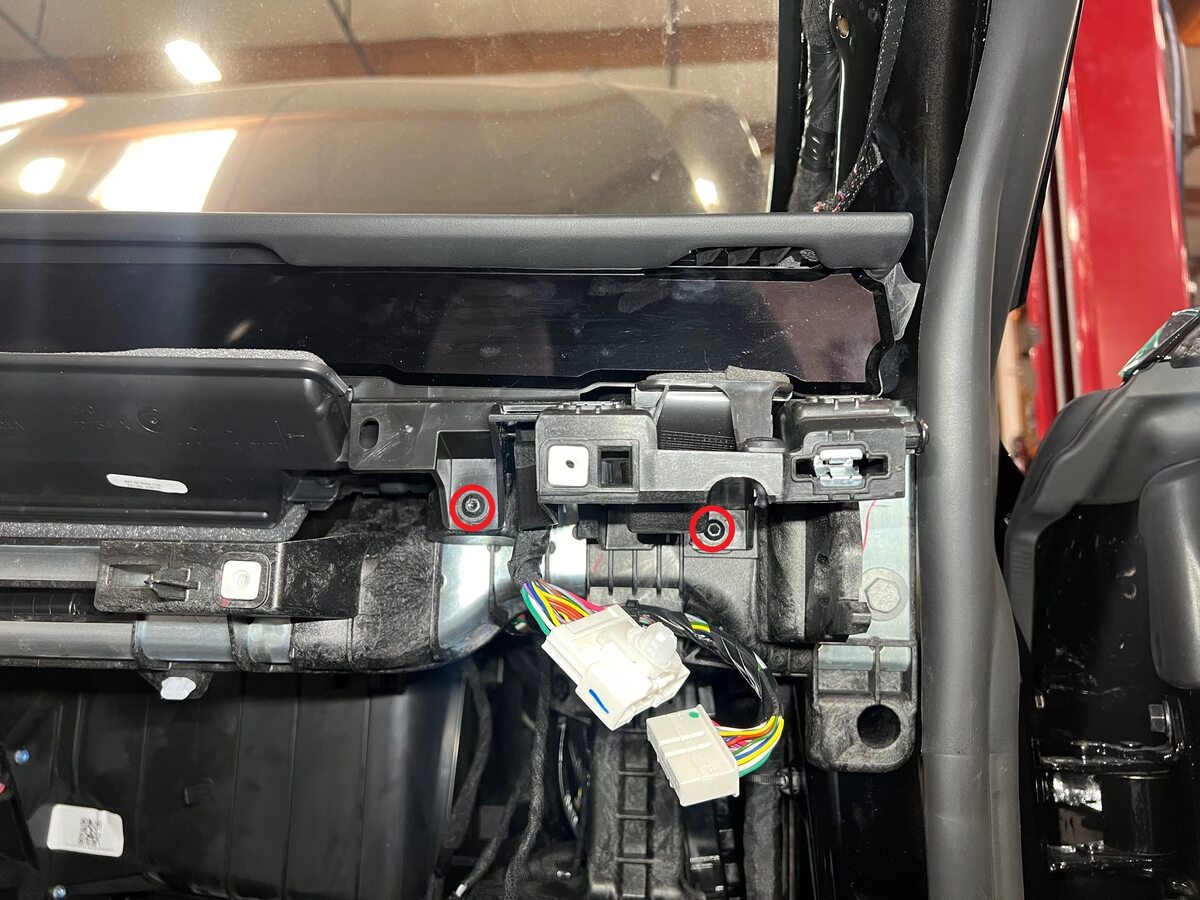

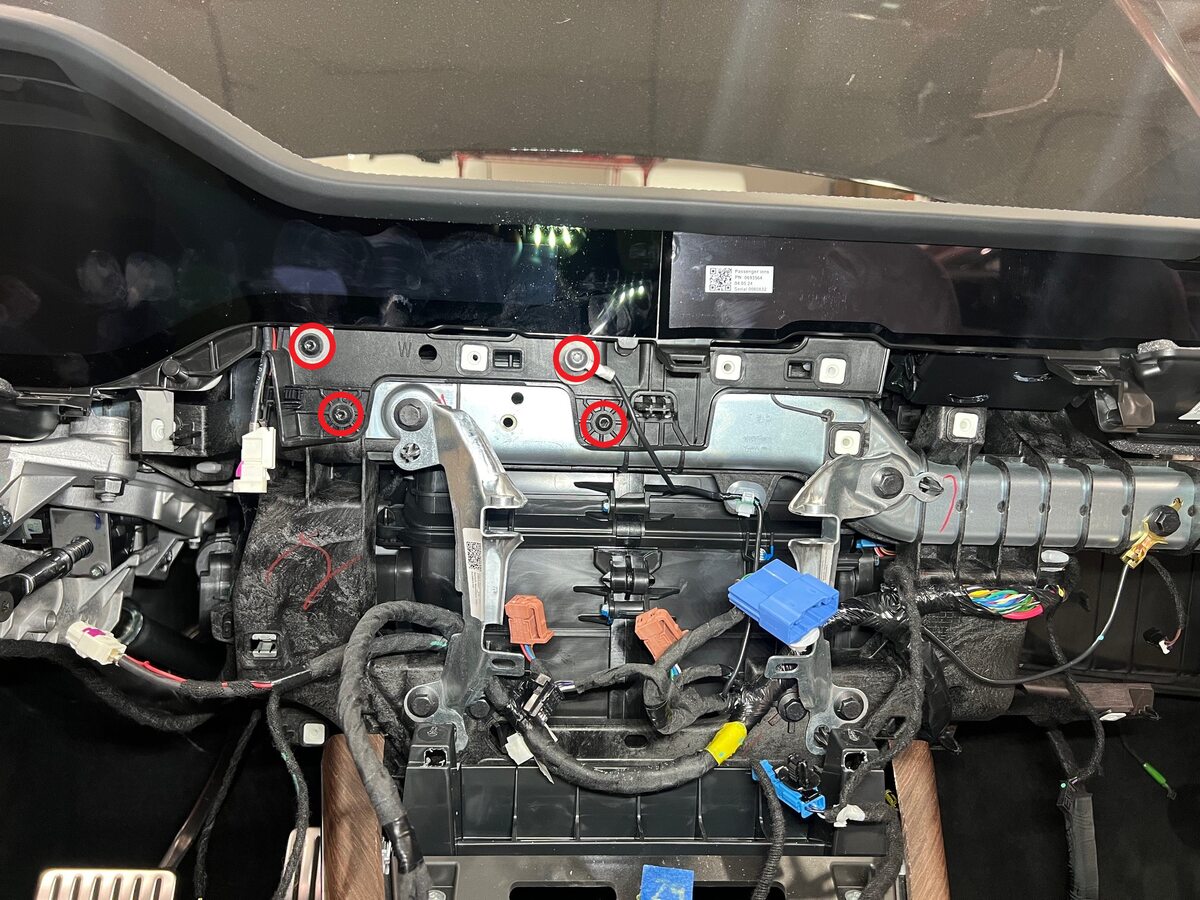

  5. Retire los pernos (2 uds.) que fijan el soporte del panel de instrumentos al travesaño del vehículo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  6. Desmonte los guarnecidos superiores de los pilares A izquierdo y derecho. Consulte Guarnecido - Pilar A - Superior - Lado izquierdo (a partir de 2025) (Desinstalación y sustitución).

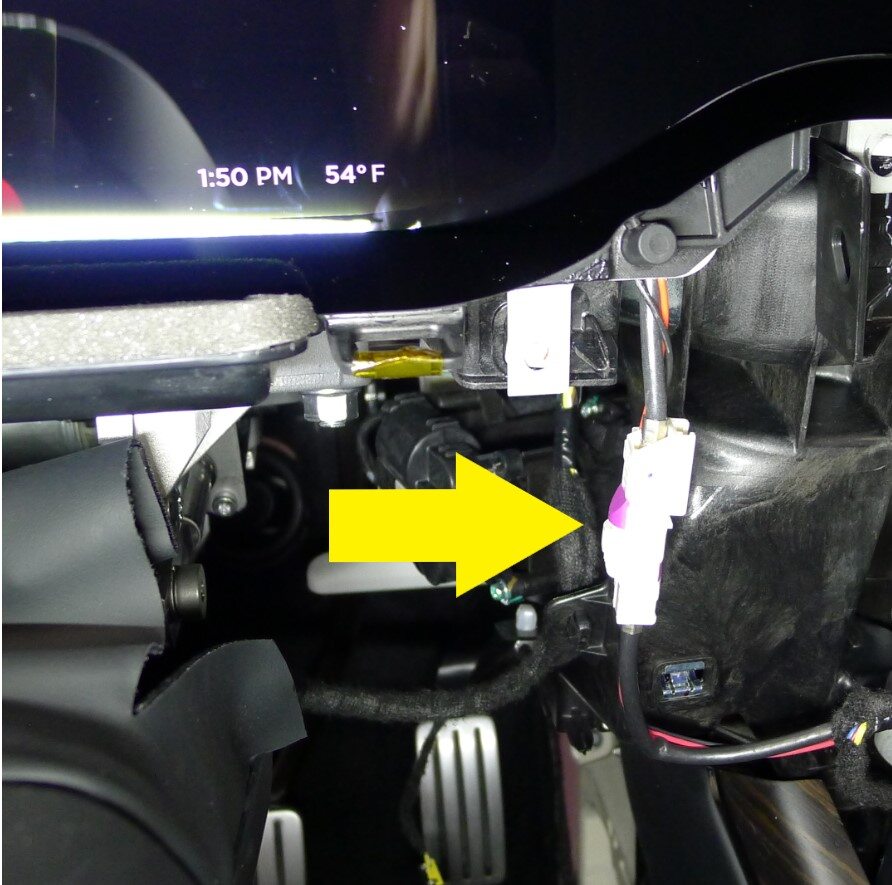

  7. Suelte el clip que fija el mazo de cables eléctricos de la decoración del panel de instrumentos al lado izquierdo del subconjunto del panel de instrumentos.

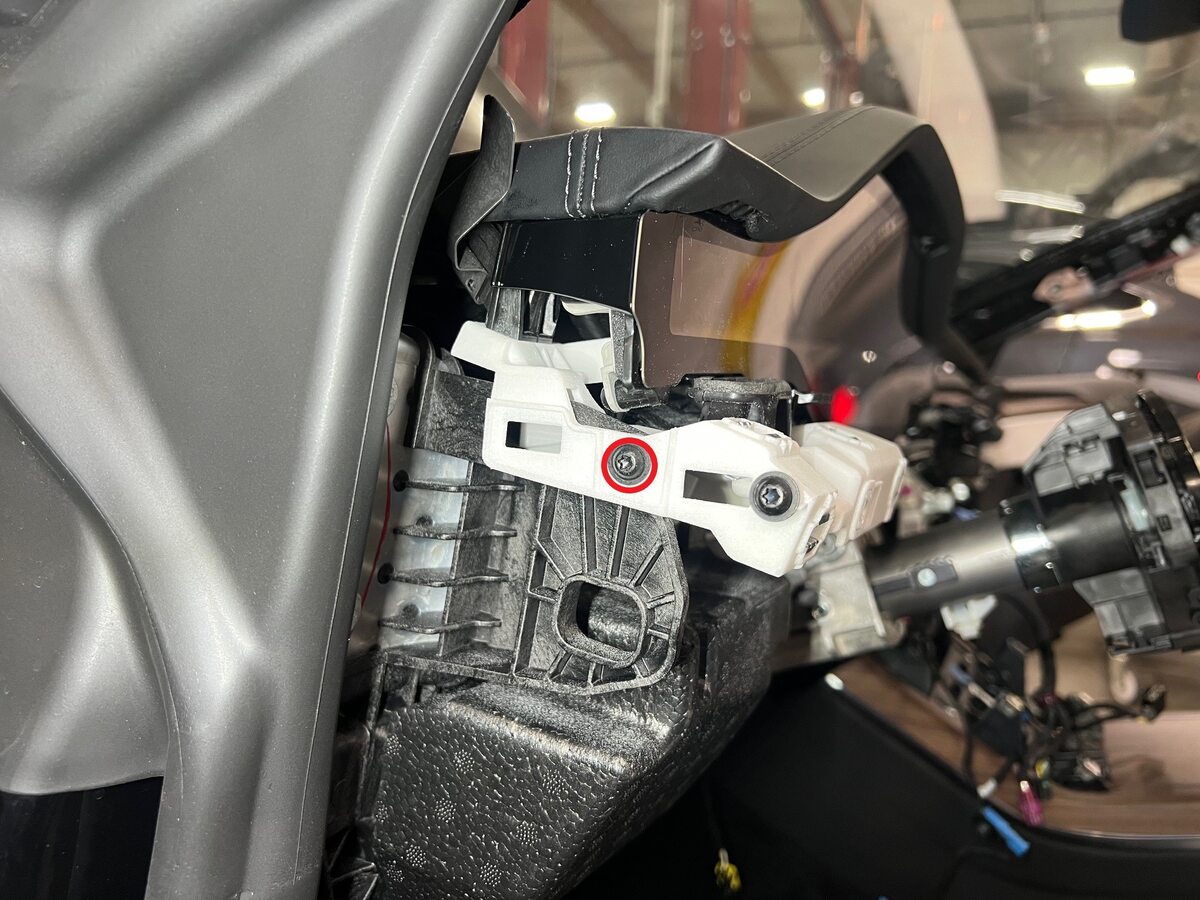

  8. Retire los tornillos (3 uds.) que fijan el panel de instrumentos inferior izquierdo al vehículo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20

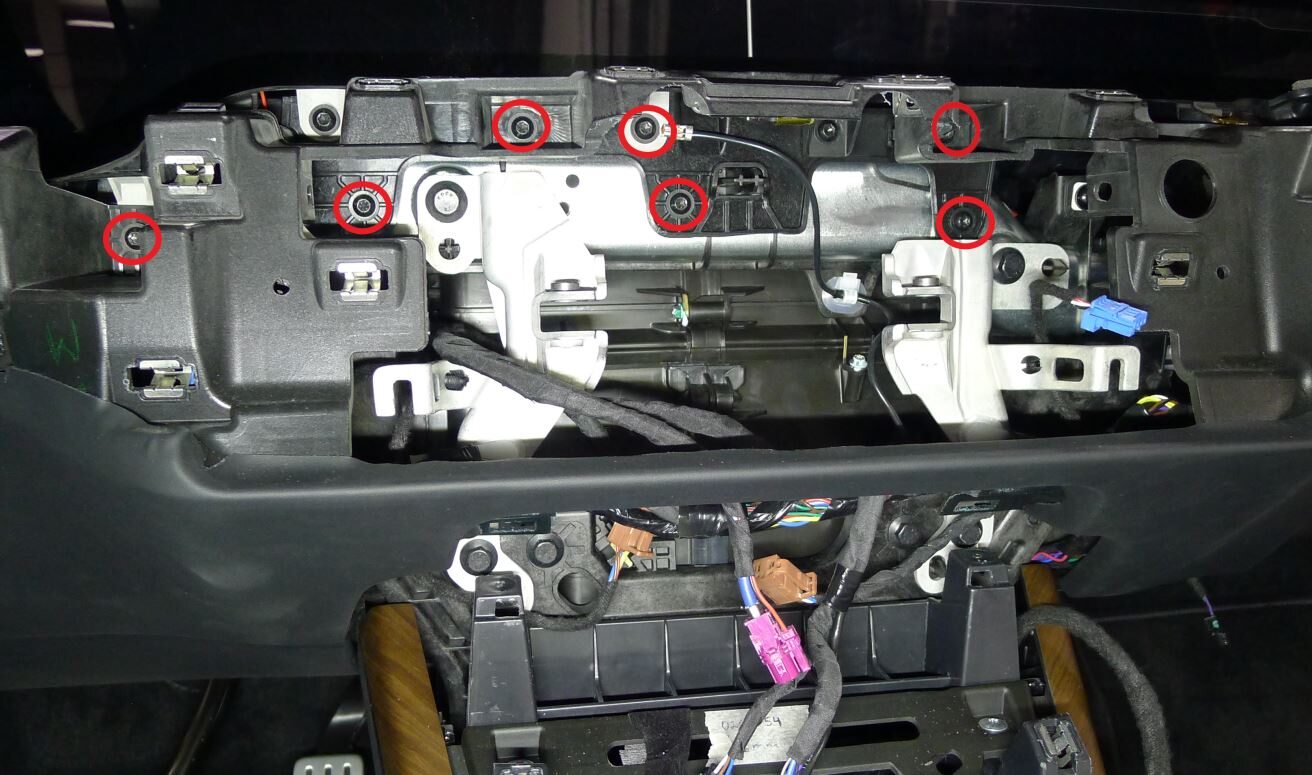

  9. Retire los tornillos (7 uds.) que fijan el panel de instrumentos inferior central al vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 tornillo conecta el mazo de cables de conexión a tierra del panel de instrumentos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si utiliza la revisión de la pieza 1562948-70-D en un vehículo que no sea HW4, añada la toma de tierra 1679240-00-A al conjunto de lente aerodinámica.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
  10. Retire los tornillos (3 uds.) que fijan el panel de instrumentos inferior derecho al vehículo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20

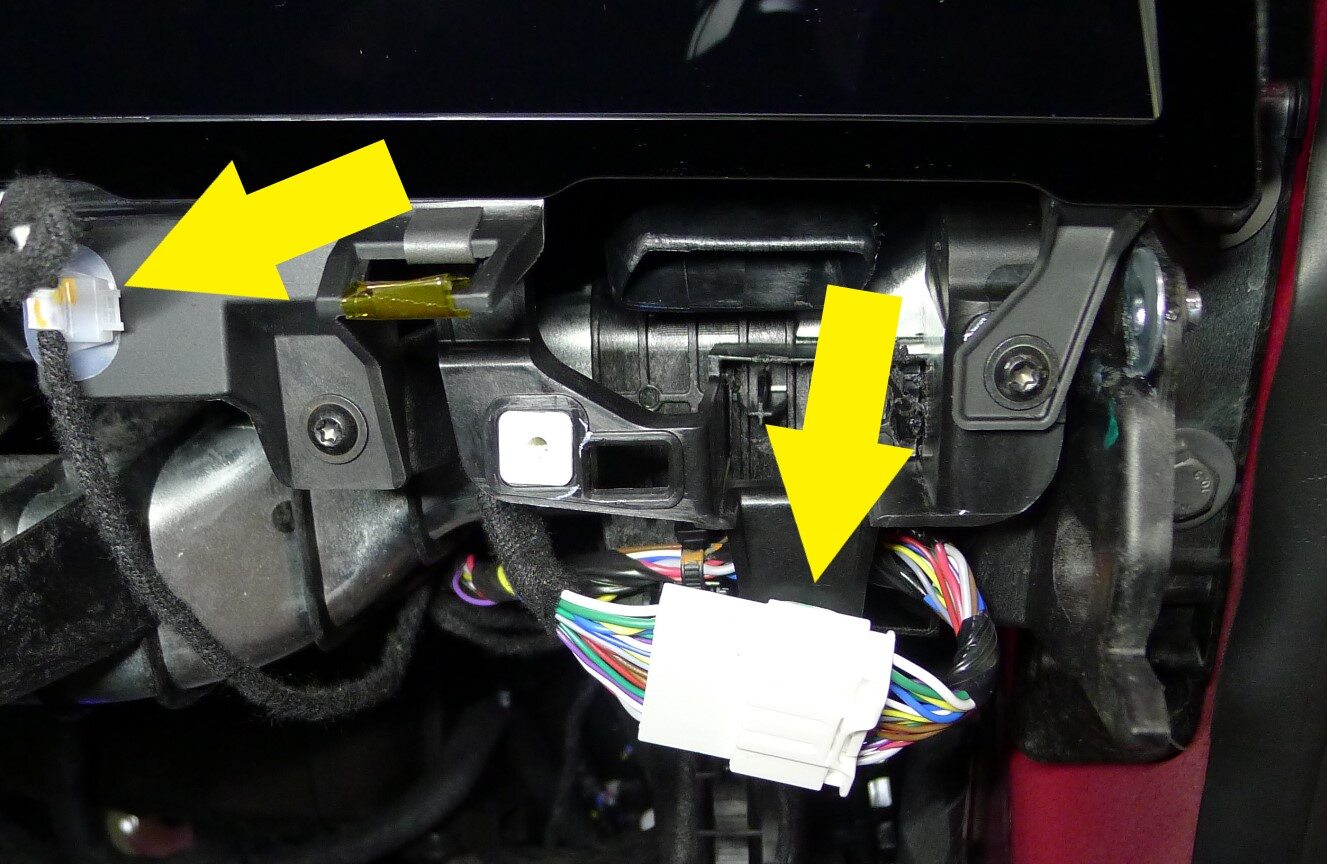

  11. Desconecte el conector eléctrico del guarnecido del panel de instrumentos y, a continuación, retire los clips (2 uds.) que sujetan el mazo de cables al vehículo.
  12. Desconecte el conector eléctrico del panel de instrumentos y, a continuación, retire el clip que sujeta el mazo de cables al vehículo.

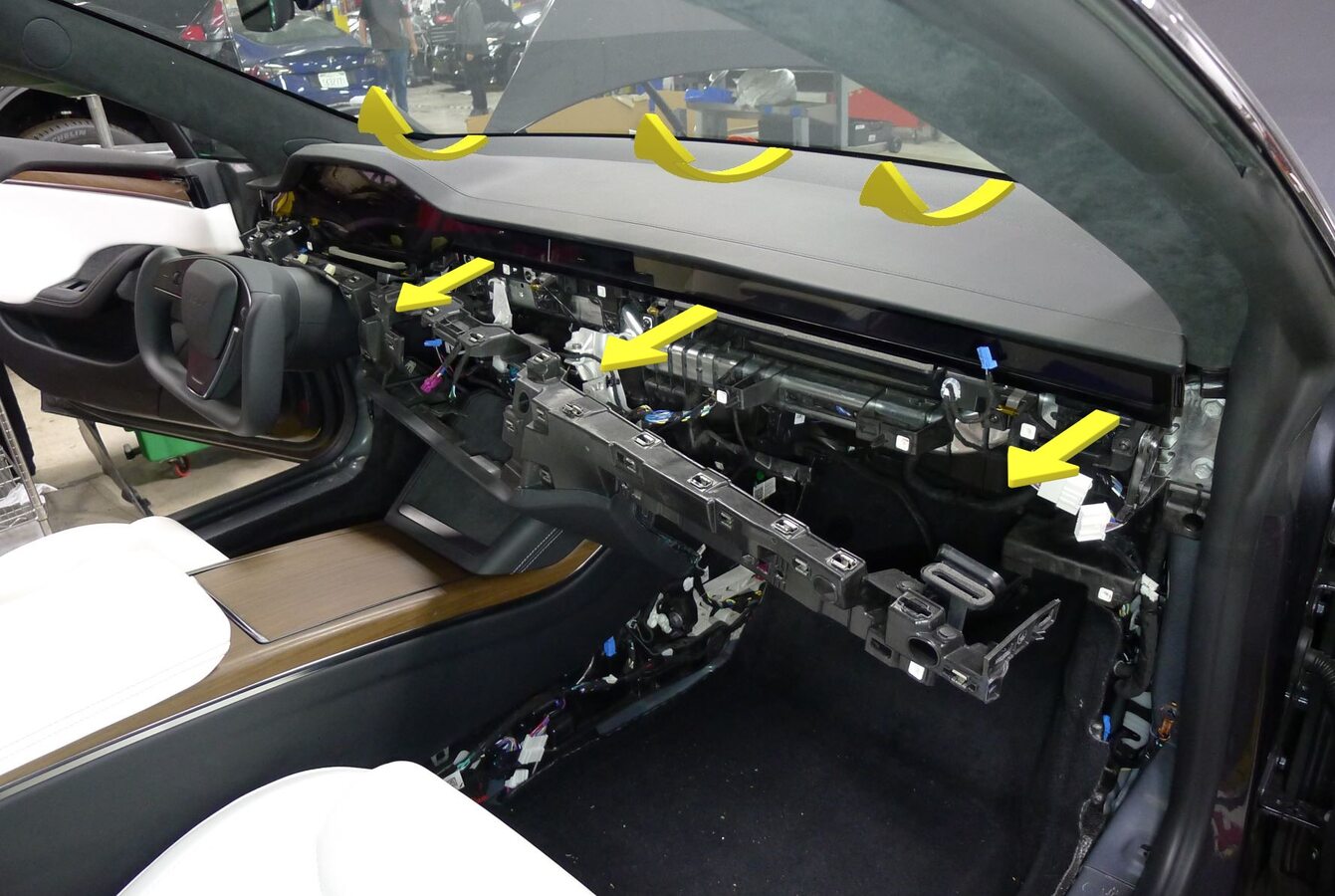

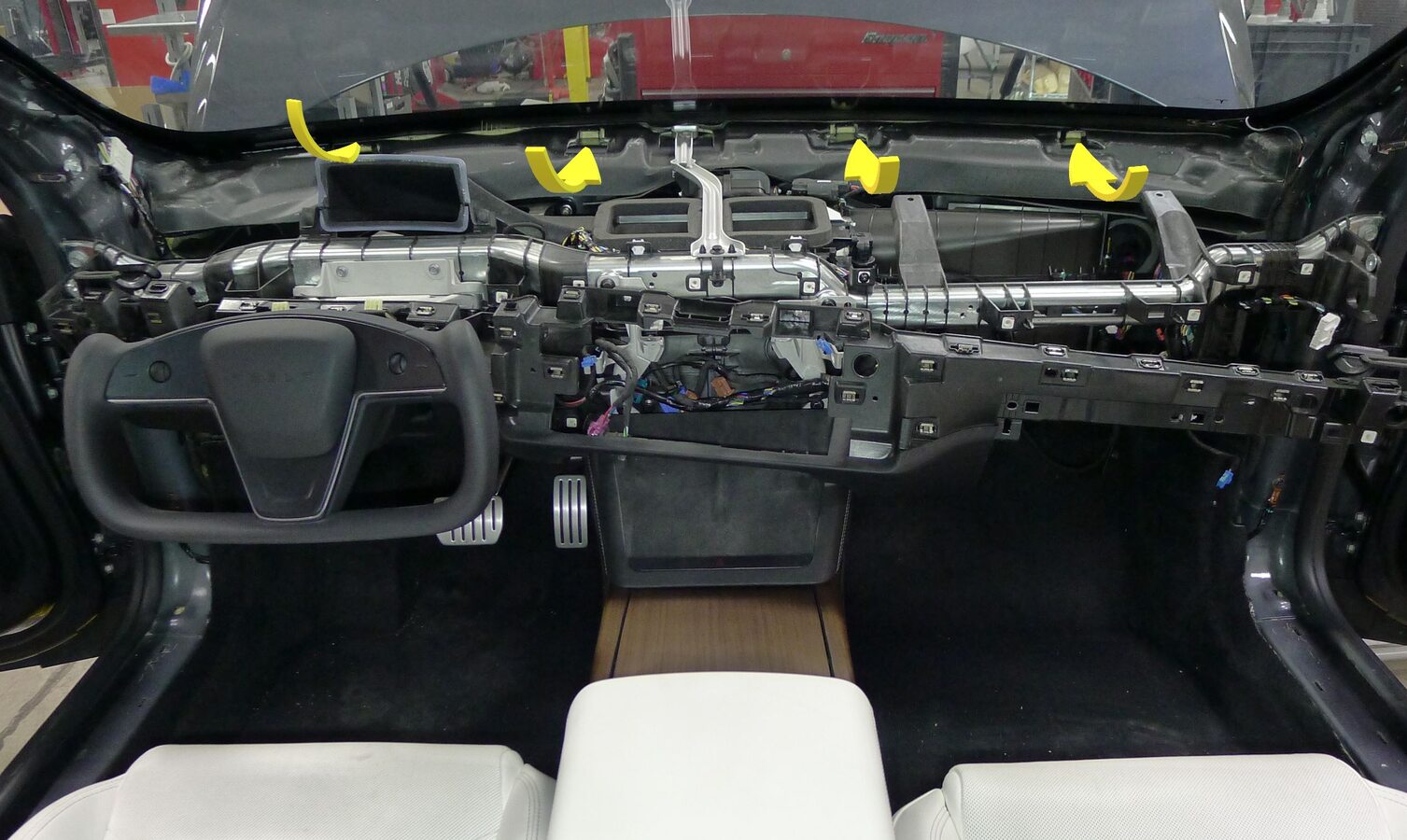

  13. Con la ayuda de otra persona, retire los tornillos (9 uds.) que fijan el subconjunto del panel de instrumentos al soporte del panel de instrumentos y, a continuación, retire el subconjunto del panel de instrumentos del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deslice el subconjunto del panel de instrumentos hacia atrás y, a continuación, levante el conjunto para separarlo del soporte del panel de instrumentos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que las salidas de ondas de aire y el airbag del pasajero delantero están separados del conjunto inferior del panel de instrumentos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Retire el subconjunto del panel de instrumentos a través de la puerta delantera derecha.

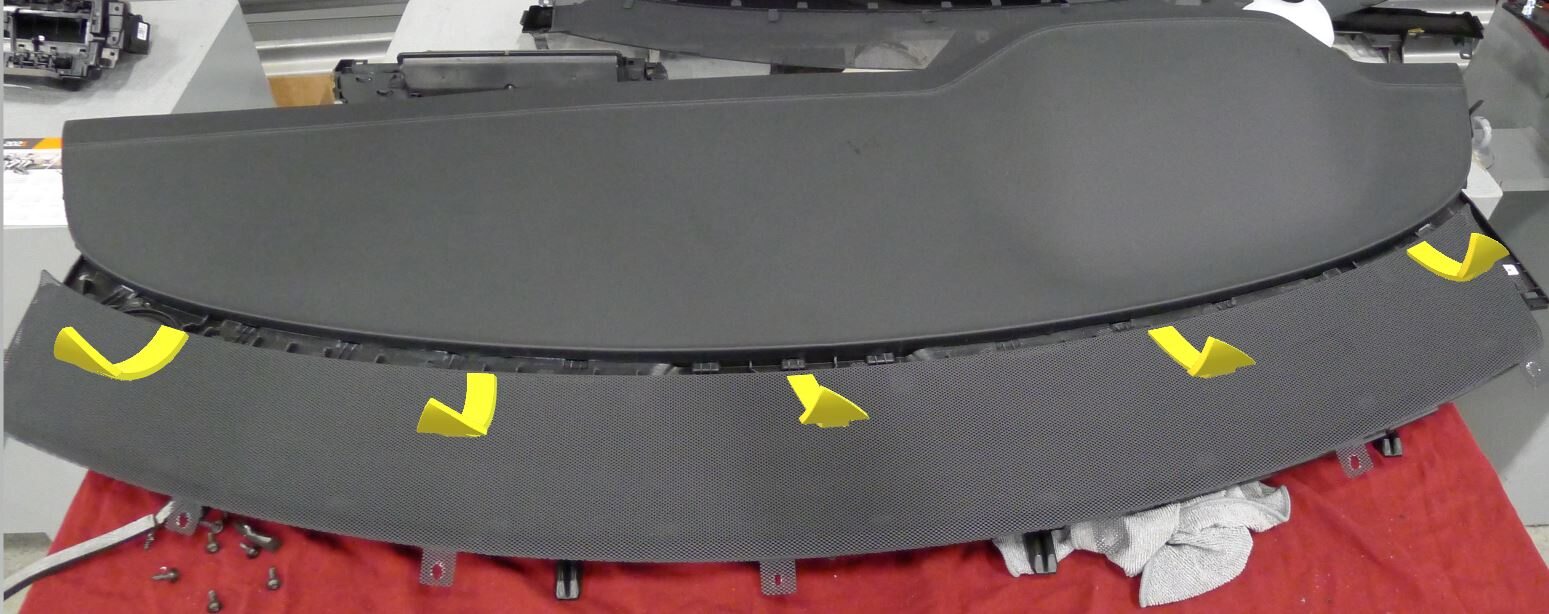

  14. Retire la junta del parabrisas del panel de instrumentos con una herramienta para guarnecidos de plástico.

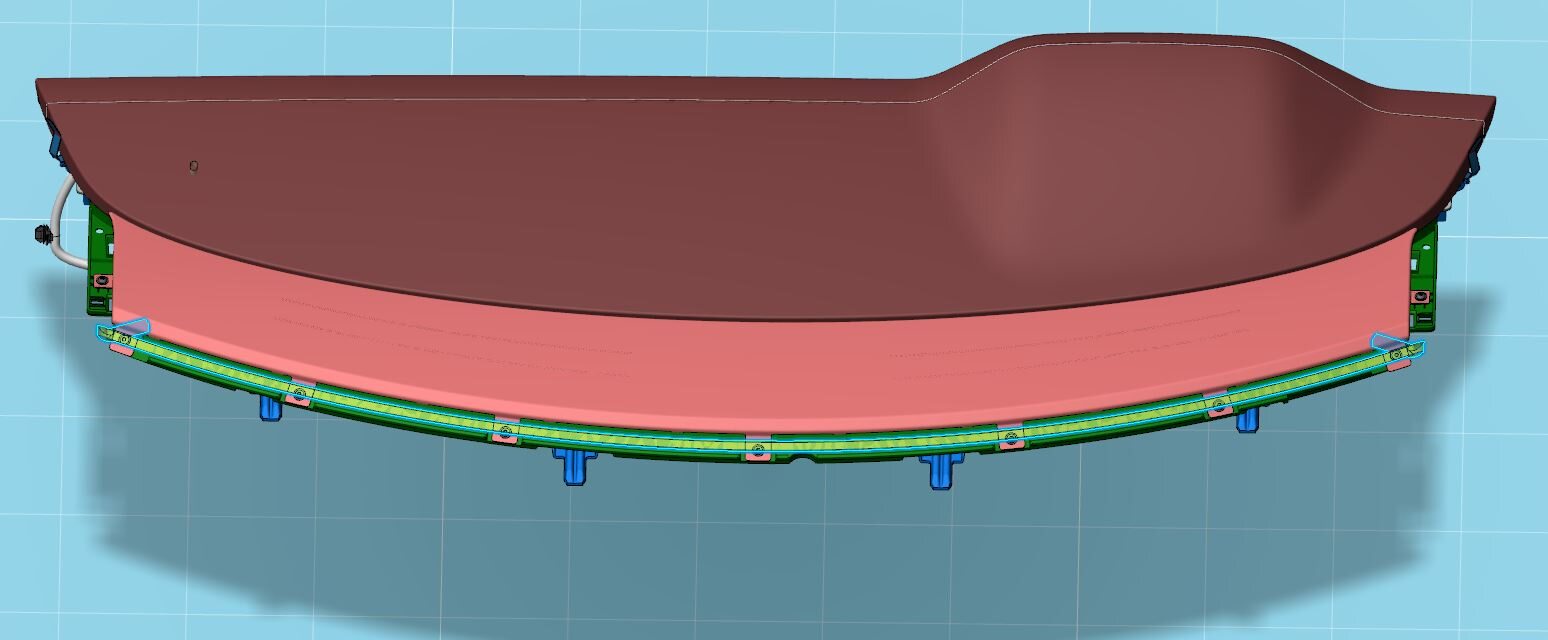

  15. Retire los tornillos (9 uds.) que fijan la rejilla del altavoz del panel de instrumentos al subconjunto del panel de instrumentos.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
  16. Levante para desacoplarla y, a continuación, retire la rejilla del altavoz del panel de instrumentos del subconjunto del panel de instrumentos.

Instalar

  1. Acople el borde delantero de la rejilla del altavoz del panel de instrumentos en el subconjunto del panel de instrumentos y, a continuación, baje la rejilla hasta que encaje en su sitio.
  2. Coloque los tornillos (9 uds.) que fijan la rejilla del altavoz del panel de instrumentos al subconjunto del panel de instrumentos.
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
  3. Instale la junta del parabrisas del panel de instrumentos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Limpie la junta del parabrisas con una toallita con alcohol isopropílico (IPA) y, a continuación, deje que se seque durante 1 minuto antes de continuar con el siguiente paso.
  4. Con la ayuda de otra persona, deslice el subconjunto del panel de instrumentos en el vehículo y, a continuación, coloque los tornillos (9 uds.) que fijan el subconjunto del panel de instrumentos al soporte del panel de instrumentos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 referencias.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que haya espacio entre el conjunto del airbag del pasajero delantero y la salida de aire del conductor más allá del conjunto inferior del panel de instrumentos.
  5. Conecte el conector eléctrico del guarnecido del panel de instrumentos y, a continuación, coloque el clip que sujeta el mazo de cables al vehículo.
  6. Conecte el conector eléctrico del panel de instrumentos y, a continuación, coloque el clip que sujeta el mazo de cables al vehículo.
  7. Instale el clip que sujeta el mazo de cables eléctricos de decoración del panel de instrumentos al subconjunto del panel de instrumentos izquierdo.
  8. Coloque el conjunto inferior del panel de instrumentos en el subconjunto del panel de instrumentos.
  9. Coloque los tornillos (3 uds.) que fijan el panel de instrumentos inferior izquierdo al vehículo.
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
  10. Coloque los tornillos (7 uds.) que fijan el panel de instrumentos inferior central al vehículo.
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si utiliza la revisión de la pieza 1562948-70-D en un vehículo que no sea HW4, añada la toma de tierra 1679240-00-A al conjunto de lente aerodinámica.
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 tornillo conecta el mazo de cables de conexión a tierra del panel de instrumentos.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
  11. Coloque los tornillos (3 uds.) que fijan el panel de instrumentos inferior derecho al vehículo.
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
  12. Instale los guarnecidos de los pilares A superiores izquierdo y derecho. Consulte Guarnecido - Pilar A - Superior - Lado izquierdo (Desinstalación y sustitución).
  13. Coloque los pernos (2 uds.) que fijan el soporte del panel de instrumentos al travesaño del vehículo.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  14. Enchufe los conectores eléctricos (3 uds.) del airbag del pasajero delantero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Compruebe que todos los conectores estén correctamente fijados.
  15. Coloque el conducto del panel de instrumentos del pasajero delantero. Consulte Conducto - Panel de instrumentos - Pasajero delantero (Desinstalación y sustitución).
  16. Coloque la guantera. Consulte Guantera (Desinstalación y sustitución).
  17. Instale la decoración del panel de instrumentos. Consulte Decoración - Panel de instrumentos (a partir de 2025) (Desinstalación y sustitución).
    Informational PurposesAn informational icon, calling your attention
    Nota
    No es necesario ejecutar la rutina: TEST-SELF_VCRIGHT_X_DASH-RGB-SELF-ADDRESSINGvia Toolbox: (link)
