Latiguillos de freno - Cilindro principal a ABS (Desinstalación y sustitución)

Código de corrección 33034002 2.64 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.
Herramienta especial necesaria: 1541474-00-B - Kit de medición y llenado

Retirar

  1. Abra la puerta delantera izquierda y baje la ventanilla delantera izquierda.
  2. Levante y apoye el vehículo en un elevador de 2 columnas. Consulte Elevación del vehículo - Elevador de 2 columnas.
  3. Desmonte todas las ruedas. Consulte Conjunto de rueda (Desinstalación e instalación).
  4. Extraiga el faldón trasero del vano del motor. Consulte Faldón del vano del motor - Parte trasera (Desinstalación y sustitución).
  5. Desconecte la alimentación de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  6. Extraiga los faldones izquierdo y derecho del vano del motor. Consulte Faldón del vano del motor - Lado izquierdo (Desinstalación y sustitución).
  7. Extraiga los brazos del limpiaparabrisas izquierdo y derecho. Consulte Brazo del limpiaparabrisas - Lado izquierdo (Desinstalación y sustitución).
  8. Extraiga las cubiertas de las torres de amortiguadores izquierda y derecha. Consulte Cubierta - Torre del amortiguador - Lado izquierdo (Desinstalación y sustitución).
  9. Retire el panel de la pantalla de la cubierta. Consulte Panel - Pantalla de la cubierta (Desinstalación y sustitución).
  10. Quite los pernos (3 uds.) que sujetan la batería de baja tensión y aparte la batería a un lado.
    9 Nm (6.6 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca combinada de 10 mm
    • Vaso de 10 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tome nota de las referencias y aparte con cuidado la batería de baja tensión.
  11. Retire el soporte en V de la torre de amortiguadores izquierda. Consulte Soporte en V - Torre de amortiguadores - Lado izquierdo (Desinstalación y sustitución).
  12. Limpie el área de alrededor del depósito de líquido de frenos y quite el tapón del depósito de líquido de frenos.
  13. Extraiga el líquido de frenos del depósito de freno con el kit de medición y llenado (1541474-00-B).
  14. Instale la tapa del depósito de líquido de frenos.
  15. Desenchufe el conector eléctrico del sensor de calidad del aire.
  16. Retire la cubierta del conjunto del filtro HEPA.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Pestañas (2 uds.), referencias (2 uds.), ranuras (2 uds.)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No dañe los clips de montaje. Mueva la cubierta hacia delante y hacia arriba delante del travesaño del soporte en V.
  17. Extraiga el módulo del controlador de la batería. Consulte Módulo - Controlador de la batería (Desinstalación y sustitución).
  18. Retire el revestimiento del paso de la rueda delantera izquierda. Consulte Revestimiento del paso de la rueda - Parte delantera - Lado izquierdo (Desinstalación y sustitución).
  19. Desenchufe los conectores eléctricos del intermitente delantero izquierdo (2 uds.).
  20. Suelte el clip que fija el mazo de cables del intermitente izquierdo a la carrocería.
  21. Desenchufe el conector eléctrico del sensor de altura de conducción delantero izquierdo.
  22. Desenchufe el conector de tierra G500.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte la pestaña de bloqueo roja. Presione la pestaña negra y gire la palanca para soltarla.
  23. Retire el perno que sujeta el terminal de conexión a tierra a la carrocería.
    15 Nm (11.1 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  24. Empuje la sección del hueco de la rueda izquierda del mazo de cables principal delantero a través de la carrocería hacia el maletero delantero.
  25. Quite los pernos (3 uds.) que sujetan el soporte de la unidad de control hidráulico (HCU) al vehículo.
    8.5 Nm (6.3 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Vaso Torx T40
    Informational PurposesAn informational icon, calling your attention
    Nota
    La ubicación del perno puede variar en los modelos de producción más antiguos.
  26. Coloque trapos debajo de los conductos de freno para recoger cualquier líquido derramado.
  27. Desenchufe el conector eléctrico del sensor de nivel de líquido de frenos.
  28. Desconecte los latiguillos de freno (2 uds.) del cilindro principal.
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca combinada de 12 mm
  29. Retire los latiguillos de freno del conjunto de 4 tubos de la HCU.
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca combinada de 12 mm
  30. Desenchufe el conector eléctrico de la HCU.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte la pestaña de bloqueo roja y gire la palanca hacia arriba para desconectarla.
  31. Aplique cinta al conector del mazo de cables de la HCU para evitar que el líquido de frenos entre en el conector.

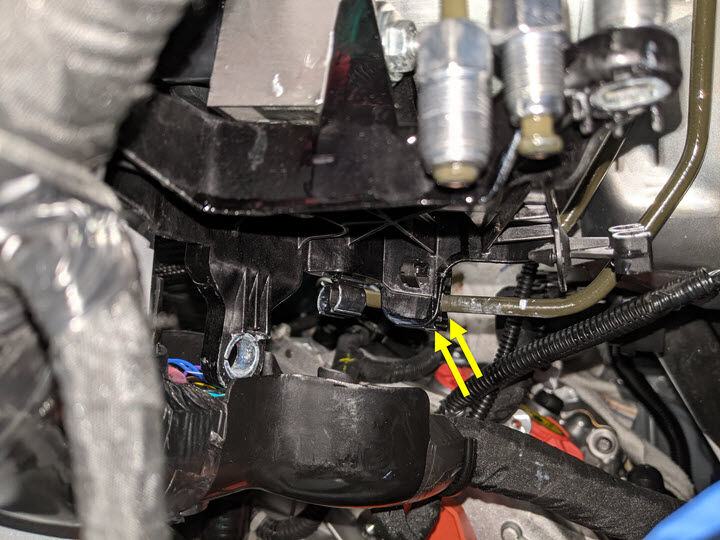

  32. Suelte los clips (2 uds.) que sujetan los latiguillos de freno a la parte inferior del conjunto de la HCU.
  33. Suelte los clips (2 uds.) que sujetan los latiguillos de freno al lado izquierdo del conjunto de la HCU.
    Consejo: Sujete la HCU con una mano mientras utiliza el orificio de acceso lateral para liberar los latiguillos.
  34. Retire la HCU, el soporte y los latiguillos de freno del vehículo como un conjunto.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Gire y levante el conjunto a lo largo del servofreno mientras desplaza los latiguillos de freno de 4 tubos a un lado.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No doble los latiguillos de freno.
  35. Retire de la HCU los latiguillos de freno del cilindro principal (2 uds.).
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca combinada de 12 mm
  36. Retire el cilindro principal de los latiguillos de freno del ABS.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Clip (1 ud.)
    Informational PurposesAn informational icon, calling your attention
    Nota
    El clip se encuentra dentro del soporte de la HCU.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No separe los latiguillos de freno del clip. No haga palanca en el clip.

Instalar

  1. Monte el cilindro principal en los latiguillos de freno del ABS.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Clip (1 ud.)
    Informational PurposesAn informational icon, calling your attention
    Nota
    El clip se encuentra dentro del soporte de la HCU.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No separe los latiguillos de freno del clip.
  2. Retire la cinta protectora e instale los latiguillos de freno del cilindro principal (2 uds.) en la HCU.
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca combinada de 12 mm
    • Llave abierta de 12 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deje la cinta que cubre las salidas de los 4 - tubos para evitar la contaminación durante la instalación.
  3. Instale el conjunto de la HCU en el vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Gire y baje el conjunto a lo largo del servofreno mientras desplaza los latiguillos de freno de 4 tubos por encima.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No doble los latiguillos de freno.
  4. Coloque los clips (2 uds.) que sujetan los latiguillos de freno al lado izquierdo del conjunto de la HCU.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sujete la HCU con una mano mientras utiliza el orificio de acceso lateral para fijar los latiguillos de freno a los clips.
  5. Conecte los latiguillos de freno (2 uds.) a la parte inferior del conjunto de la HCU.
  6. Retire la cinta del conector del mazo de cables de la HCU.
  7. Enchufe el conector eléctrico de la HCU.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asiente la conexión, gire la palanca hacia abajo y, a continuación, inserte la pestaña de bloqueo roja.
  8. Retire la cinta protectora restante e instale los latiguillos de freno del conjunto de 4 tubos en la HCU.
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca combinada de 12 mm
    • Llave abierta de 12 mm
    Consejo: Limpie las roscas de los latiguillos de freno con limpiador de frenos antes de acoplarlas.
  9. Instale los latiguillos de freno (2 uds.) en el cilindro principal.
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca combinada de 12 mm
    • Llave abierta de 12 mm
    Consejo: Limpie las roscas de los latiguillos de freno con limpiador de frenos antes de acoplarlas.
  10. Enchufe el conector eléctrico del sensor de nivel de líquido de frenos.
  11. Retire los trapos de debajo de los latiguillos de freno y limpie cualquier resto de líquido que se haya derramado.
  12. Coloque los pernos (3 uds.) que fijan el soporte de la HCU.
    8.5 Nm (6.3 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Vaso Torx T40
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apriete manualmente los pernos para evitar que se dañen las roscas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La ubicación del perno puede variar en los modelos de producción más antiguos.
  13. Pase la sección del paso de la rueda izquierda del mazo de cables principal delantero a través de la carrocería.
  14. Coloque el perno que fija el terminal de conexión a tierra a la carrocería.
    15 Nm (11.1 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  15. Enchufe el conector de tierra G500.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Fije la pestaña de bloqueo roja.
  16. Enchufe el conector eléctrico del sensor de altura de conducción delantero izquierdo.
  17. Inserte el clip que fija el mazo de cables del repetidor izquierdo a la carrocería.
  18. Enchufe los conectores eléctricos (2 uds.) al repetidor delantero izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sujete el intermitente desde el exterior para evitar daños en los clips de sujeción.
  19. Instale el revestimiento del paso de la rueda delantera izquierda. Consulte .
  20. Instale el módulo del controlador de la batería. Consulte Módulo - Controlador de la batería (Desinstalación y sustitución).
  21. Instale la cubierta del conjunto del filtro HEPA. Consulte Filtro - HEPA (Desinstalación y sustitución).
  22. Instale el soporte en V de la torre de amortiguadores izquierda. Consulte Soporte en V - Torre de amortiguadores - Lado izquierdo (Desinstalación y sustitución).
  23. Instale el panel de la pantalla de la cubierta. Consulte Panel - Pantalla de la cubierta (Desinstalación y sustitución).
  24. Instale la batería de baja tensión. Consulte Batería - Baja tensión (Desinstalación y sustitución).
  25. Instale los brazos del limpiaparabrisas izquierdo y derecho. Consulte Brazo del limpiaparabrisas - Lado izquierdo (Desinstalación y sustitución).
  26. Instale las cubiertas de las torres de los amortiguadores izquierdo y derecho. Consulte .
  27. Conecte la alimentación de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  28. Conecte un ordenador portátil con Toolbox 3 al vehículo. Consulte Toolbox 3 (Conexión y desconexión).
  29. Realice un lavado del líquido de frenos. Consulte Purga/lavado del líquido de frenos (Desinstalación y sustitución).
  30. Desconecte el ordenador del vehículo. Consulte Toolbox 3 (Conexión y desconexión).
  31. Instale los faldones izquierdo y derecho del vano del motor. Consulte Faldón del vano del motor - Lado izquierdo (Desinstalación y sustitución).
  32. Coloque el faldón trasero del vano del motor. Consulte Faldón del vano del motor - Parte trasera (Desinstalación y sustitución).
  33. Monte todas las ruedas. Consulte Conjunto de rueda (Desinstalación e instalación).
  34. Lleve a cabo una prueba de conducción. Asegúrese de que el tacto y el rendimiento del pedal de freno sean correctos.
