Clean Forward Camera View (Precision Cleaning of Inboard Glass) (Restore)

Código de corrección 10200348 FRT 0.24 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • Toallitas de alcohol isopropílico:
    • Toallitas con alcohol isopropílico 99 % Techspray (para China: 2056027-00-A)
  • Limpiacristales:
    • 1083742-02-A: Limpiacristales Zep (preferible si está disponible en su región)
    • Invisible Glass: Limpiacristales premium
    • Limpiacristales Wurth (para China: 2092858-00-A)
  • Paños de microfibra sin pelusa:
    • 2084223-00-A: Paquete de 6
    • 2084180-00-A: Paquete de 120
    • Para China: 2092859-00-A
    • Si los números de referencia anteriores no están disponibles en su región, utilice otros paños de microfibra nuevos sin pelusa.
  • Linterna LED:
    • 1523885-00-A: LUZ, TIPO BOLÍGRAFO, RECARGABLE

Conectar Procedimiento

  1. Levante ligeramente los brazos del limpiaparabrisas y limpie las escobillas (2 uds.) con alcohol isopropílico (frotando), especialmente en los bordes.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Si las escobillas del limpiaparabrisas tienen signos de desgaste y necesitan sustituirse, se recomienda sustituirlas para evitar que se reduzca la visibilidad de la cámara.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No levante los brazos de limpiaparabrisas más allá de su posición prevista.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Recuerde a los clientes que deben limpiar periódicamente los bordes de las escobillas del limpiaparabrisas, tal como se indica en el Manual del propietario.
  2. Aplique el limpiacristales en un paño de microfibra para limpiar la superficie exterior del parabrisas delantero y, a continuación, pase un segundo paño de microfibra seco con movimientos circulares hasta que quede prácticamente seco. Compruebe que el parabrisas no tiene manchas ni residuos y deje secar durante 1 minuto.
  3. Con una linterna LED, ilumine la superficie exterior del parabrisas en la zona de la cámara de visión delantera e inspeccione la presencia de turbiedades, empañamiento, manchas y residuos en el interior del parabrisas. Sostenga la linterna hacia usted como se muestra en las imágenes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Realice la inspección en el interior.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La linterna debería apuntar al parabrisas de forma que el haz de luz se dirija a usted; consulte el método de inspección correcto en el diagrama.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si no se puede confirmar la presencia de turbiedad o manchas utilizando el método de inspección de la linterna, continúe con el paso 3 para utilizar el método de vista previa de la cámara.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si se confirma la presencia de turbiedad o manchas con el método de inspección de la linterna, continúe con el paso 4.
    Figura 1. Método de inspección
    Figura 2. Ejemplo de inspección con resultado negativo
    Figura 3. Ejemplo de parabrisas turbio
  4. Abra la puerta delantera izquierda y baje la ventanilla.
  5. Desbloquee la puerta de enlace del vehículo. Ver Puerta de enlace (Desbloquear).
  6. Desmonte el espejo retrovisor. Ver Rear View Mirror (Remove and Replace).
  7. Suelte los clips (4 uds.) de la cubierta superior de la cámara.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No retire la cubierta superior de la cámara por completo, ya que el mazo de cables sigue conectado a la cámara interior.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte ligeramente el borde delantero del forro del techo para facilitar el acceso para el desmontaje.
  8. Suelte las pestañas para desmontar la protección contra reflejos del soporte del parabrisas.
  9. En la pantalla táctil, toque la "llave" del modo de servicio (en la parte inferior de la interfaz de usuario) y, a continuación, toque Asistencia al conductor > Cámaras > Vista previa de cámara, seleccione las pestañas Principal/Ancha para obtener una vista previa de todas las cámaras de visión delantera y evaluar la claridad visual.
    • Si no se aprecian residuos o suciedad en ninguna de las lentes de cámara, elimine este código de la actividad y continúe con el diagnóstico.
    • Si la imagen es borrosa o la visión se ve obstaculizada, continúe limpiando el parabrisas y las lentes de la cámara.
  10. Siga este procedimiento para limpiar la superficie interior del parabrisas en la zona de la cámara de visión delantera:
    1. Aplique limpiacristales en un paño de microfibra limpio y limpie toda la zona.
    2. Pase otro paño de microfibra seco por toda la zona.
    3. Inspeccione y verifique que toda la zona esté libre de turbiedades, empañamiento, manchas y residuos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Limpie toda la zona a fondo, incluidos los bordes y las esquinas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    En el caso de los vehículos HW4, preste especial atención a que la hendidura también esté limpia (consulte la imagen para ver la ubicación de la hendidura).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante la limpieza, utilice la función de vista previa de la cámara para asegurarse de que el paño llega hasta el interior de la cavidad y de que la zona de cristal situada directamente delante de la cámara se limpia correctamente.
    Figura 4. Ejemplos de trabajos no cualificados
    Figura 5. Ejemplo de trabajo cualificado
    Figura 6. Hendidura de vehículo HW4
  11. Para limpiar la cámara de visión delantera, siga este procedimiento:
    1. Aplique limpiacristales en un paño de microfibra limpio y limpie todas las lentes.
    2. Antes de que la superficie de las lentes se seque, pase por ellas un paño de microfibra seco.
    3. Usando la vista previa de cámara, compruebe que no quedan marcas de suciedad o residuos.
  12. Fije las pestañas para instalar la protección contra reflejos en el soporte del parabrisas.
  13. Instale los clips (4 uds.) de la cubierta superior de la cámara.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte ligeramente el borde delantero del forro del techo para facilitar el acceso para la instalación y, a continuación, vuelva a colocar el forro del techo en su posición original.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Pase los conectores del retrovisor por la abertura de la cubierta.
  14. Monte el espejo retrovisor. Ver Rear View Mirror (Remove and Replace).

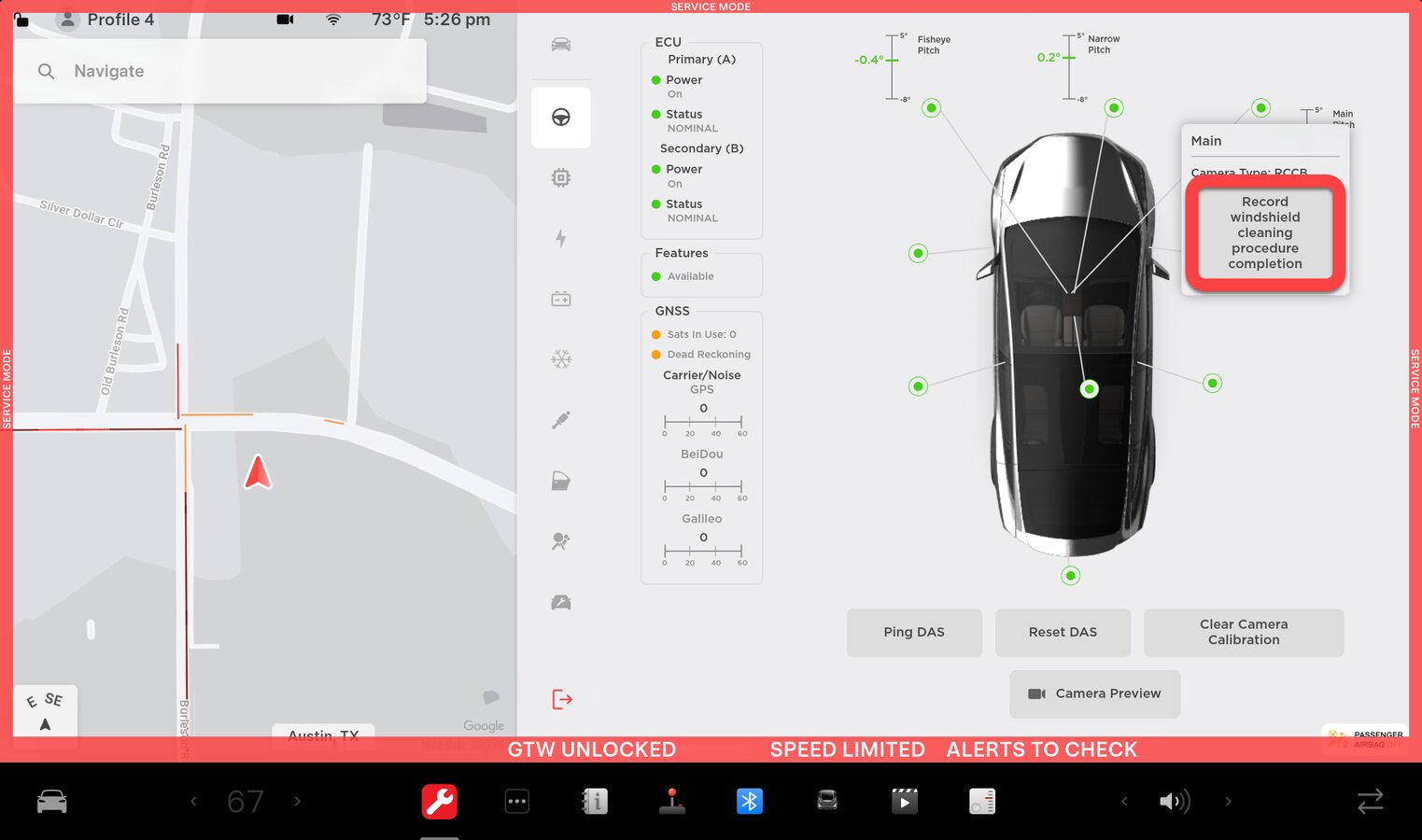

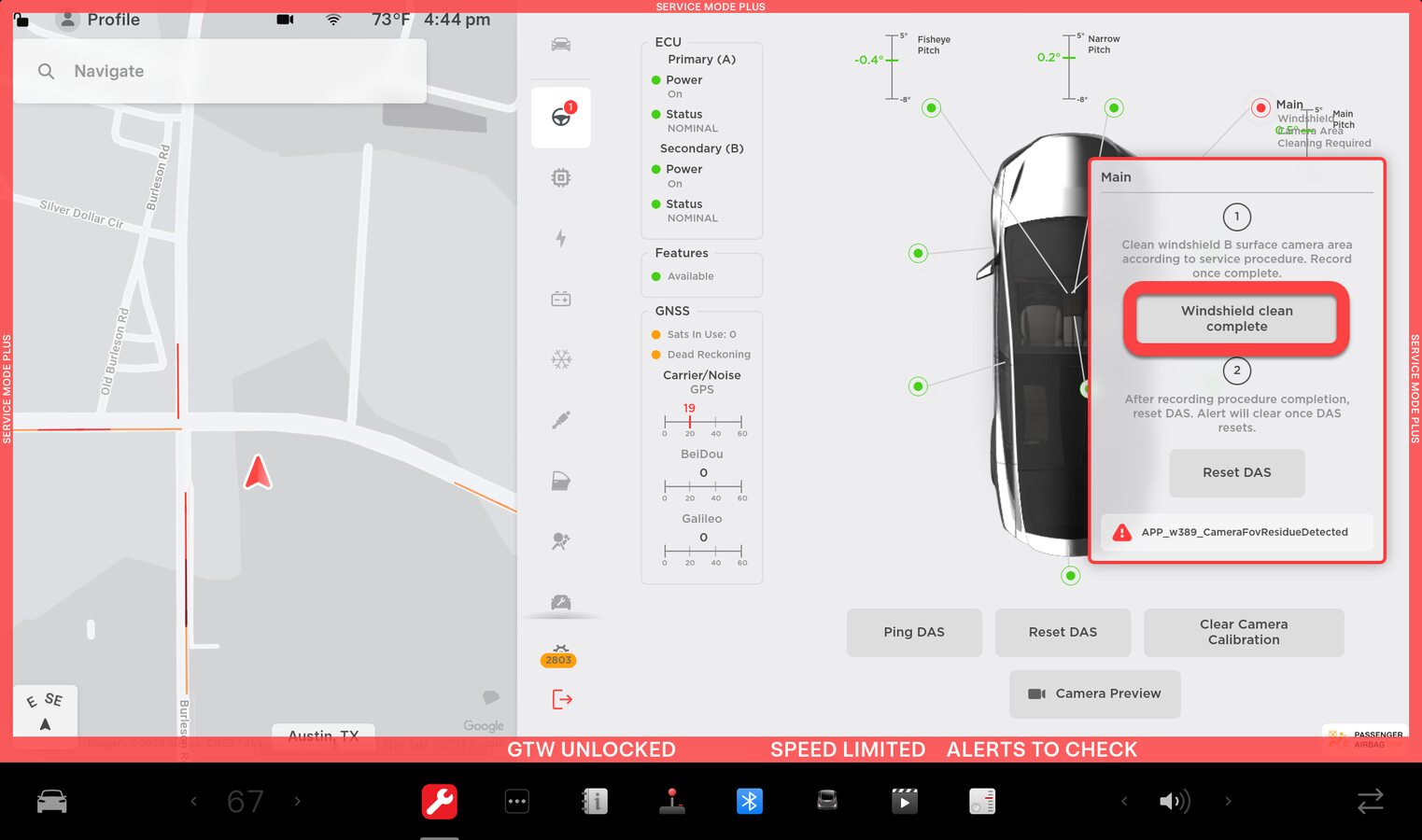

  15. En la pantalla táctil, toque Controles > Servicio > Mantenimiento > Limpieza de precisión de la zona de la cámara del parabrisas, haga clic en Grabar y, a continuación, en Confirmar para crear una grabación.
  16. En la pantalla táctil, toque Controles > Asistencia al conductor > Cámaras > Restablecer DAS, haga clic en Ejecutar y deje que finalice la rutina.
  17. Salga del Modo de servicio. Ver Modo de servicio.
  18. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
