Conjunto de motor/regulador de la ventanilla - Parte delantera - Lado izquierdo (Desinstalación y sustitución)

Código de corrección 11502002 0.60 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2025-12-09: Se han añadido precauciones y pasos para desconectar/conectar la alimentación de la batería de baja tensión.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
El despliegue del airbag por impacto lateral depende de la capacidad del sensor de la puerta delantera para detectar un impacto lateral mediante la presión del aire. Asegúrese de que no haya orificios sin tapar en los armazones de la puerta delantera. Además, vuelva a instalar siempre los tapones o la cinta al realizar el mantenimiento o la inspección de las puertas delanteras y sus componentes.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Asegúrese de que se ha desconectado la alimentación de baja tensión/12 V durante al menos 1 minuto antes de desconectar el mazo de cables de los componentes del sistema de sujeción suplementario (SRS), como el módulo de control de los sistemas de sujeción, los sensores, los airbags, etc. Desconecte le batería de 12 V/baja tensión y el bucle de primera respuesta. De lo contrario, pueden producirse comportamientos involuntarios del sistema de seguridad. Para obtener más información sobre las precauciones del SRS, consulte Precauciones sobre los airbags y sistemas de sujeción complementarios (SRS).
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Los vídeos incluidos en este procedimiento se ofrecen únicamente a modo de descripción general complementaria. Siga todos los pasos indicados en el procedimiento para evitar daños en los componentes y/o lesiones personales.

Retirar

  1. Retire el panel de guarnecido de la puerta delantera izquierda. Consulte Panel - Guarnecido de la puerta - Parte delantera - Lado izquierdo (Desinstalación e instalación).
  2. Desmonte la junta del cinturón interior de la puerta delantera izquierda. Consulte Junta - Cinturón interior - Puerta delantera - Lado izquierdo (Desinstalación y sustitución).
  3. Retire el cristal de la ventanilla delantera izquierda. Consulte Cristal - Puerta - Lado izquierdo - Delantero (Desinstalación y sustitución).
  4. Desconecte la alimentación de la batería de baja tensión. Consulte Alimentación de 12 V/baja tensión (Desconexión y conexión).
  5. Desconecte la herramienta especial del interruptor del elevalunas.
  6. Retire el panel de cierre de la puerta delantera izquierda. Consulte Panel de cierre - Puerta - Parte delantera - Lado izquierdo (Desinstalación y sustitución).

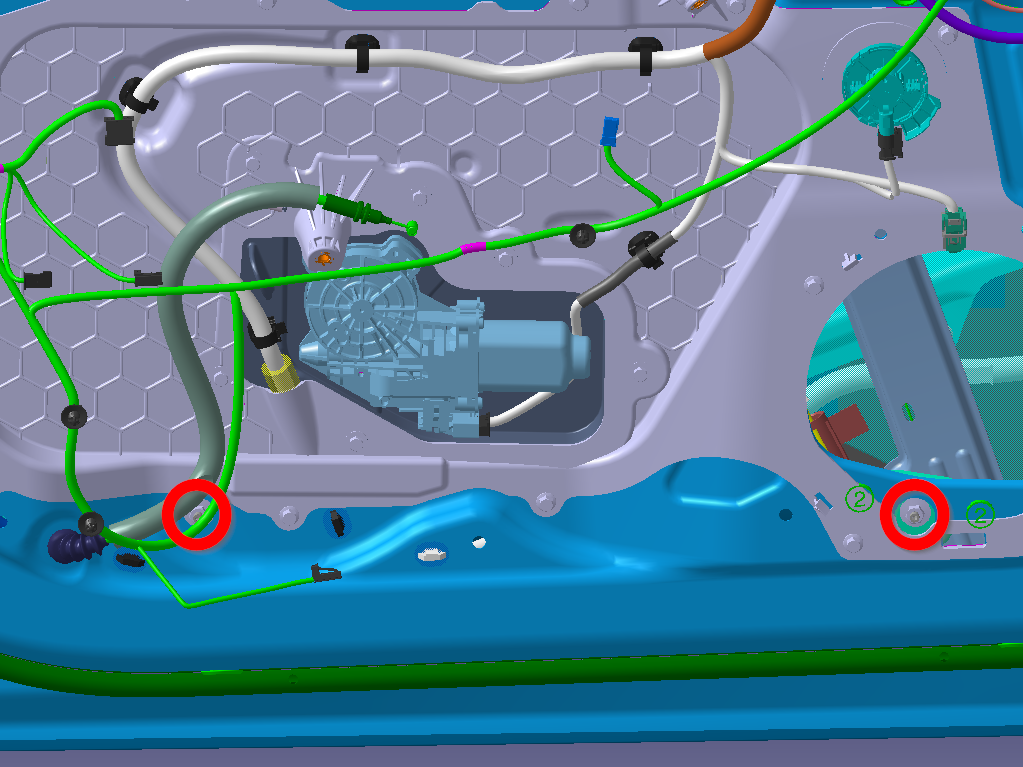

  7. Retire los tapones (2 uds.) que cubren los orificios de acceso a las tuercas del regulador de la ventanilla.
  8. Retire las tuercas (4 uds.) que fijan el conjunto del motor/regulador de la ventanilla a la puerta delantera izquierda.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm de cuello largo
  9. Retire el clip que fija el regulador de la ventanilla al conjunto de la puerta y, a continuación, extraiga de la puerta el conjunto del motor/regulador de la ventanilla.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Aleje los pernos de la puerta y retire un brazo cada vez

Instalar

  1. Coloque el conjunto del motor/regulador de la ventanilla en la puerta delantera izquierda para su instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sitúe los brazos del regulador en la puerta uno por uno para facilitar la instalación y, a continuación, coloque los espárragos en la puerta.
  2. Coloque las tuercas (4 uds.) que fijan el conjunto del motor/regulador de la ventanilla a la puerta delantera izquierda.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm de cuello largo
  3. Coloque los tapones que permiten acceder al conjunto del motor/regulador de la ventanilla.
  4. Instale el panel de cierre de la puerta delantera izquierda. Consulte Panel de cierre - Puerta - Parte delantera - Lado izquierdo (Desinstalación y sustitución).
  5. Conecte la alimentación de la batería de baja tensión. Consulte Alimentación de 12 V/baja tensión (Desconexión y conexión).
  6. Instale el cristal de la ventanilla delantera izquierda. Consulte Cristal - Puerta - Lado izquierdo - Delantero (Desinstalación y sustitución).
  7. Afloje las tuercas de montaje del regulador inferior 3 vueltas para permitir su ajuste.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sujete los tornillos de elevación con una llave Allen de 3 mm para evitar que se mueva.
  8. Ajuste el ángulo del regulador girando los espárragos de montaje.
  9. Apriete a mano las fijaciones del regulador.
  10. Cierre la puerta delantera izquierda.
  11. Suba completamente la ventanilla delantera izquierda accediendo a la herramienta del interruptor de la ventanilla a través de la puerta trasera izquierda.
  12. Compruebe de nuevo la separación y el enrasado del cristal de la puerta delantera izquierda y realice los ajustes necesarios.
  13. Abra la puerta delantera izquierda.
  14. Ajuste el cristal para acceder a los bloques guía del regulador.
  15. Apriete los pernos que fijan el cristal a las abrazaderas de aislamiento del regulador.
    9.5 Nm (7.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
  16. Apriete las tuercas aflojadas que fijan el conjunto del motor/regulador de la ventanilla a la puerta delantera izquierda.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm de cuello largo
  17. Desconecte la herramienta especial del interruptor del elevalunas.
  18. Coloque los tapones que cubren las aberturas de las abrazaderas de aislamiento del regulador de la puerta.
  19. Instale la luz de iluminación del suelo en el panel de la puerta delantera.
  20. Coloque el panel de guarnecido de la puerta delantera izquierda. Consulte Panel - Guarnecido de la puerta - Parte delantera - Lado izquierdo (Desinstalación e instalación).
  21. Siéntese en el asiento del conductor y cierre la puerta delantera izquierda.
  22. Utilice la pantalla táctil del vehículo para calibrar el regulador de la ventanilla. Consulte Regulador de la ventanilla (Recalibración).
