Limpieza del radiador (bomba de calor)

Código de corrección 18301000 0.90 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2026-08-03: Se ha añadido la rutina PROC_VC_X_RESET-RADIATOR-UA-INDEX.
  • 2025-11-11: Limpie las pequeñas piedras que puedan quedar en la parte posterior del radiador y en la zona inferior de la carcasa del ventilador de refrigeración.
  • 02/11/2023: Se han actualizado los pasos relacionados con AGS.

Conectar Procedimiento

  1. Coloque el vehículo en el elevador de 2 columnas.
  2. Abra la puerta delantera izquierda y baje la ventanilla.
  3. Retire el obturador de la rejilla activa. Consulte Obturador de la rejilla activa (bomba de calor) (Desinstalación y sustitución).

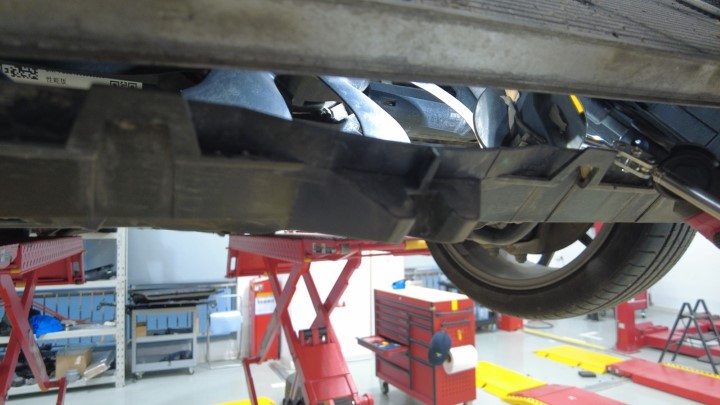

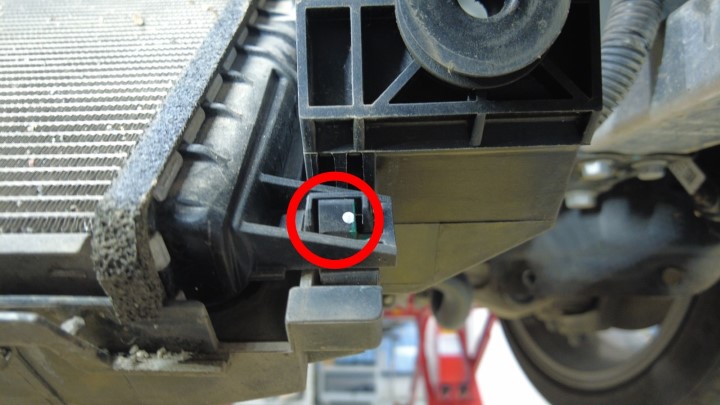

  4. Retire las pestañas de bloqueo (8 uds.) que fijan la rejilla de plástico al radiador.
  5. Utilice un aspirador para limpiar la suciedad del radiador.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si es necesario, retire los residuos grandes.

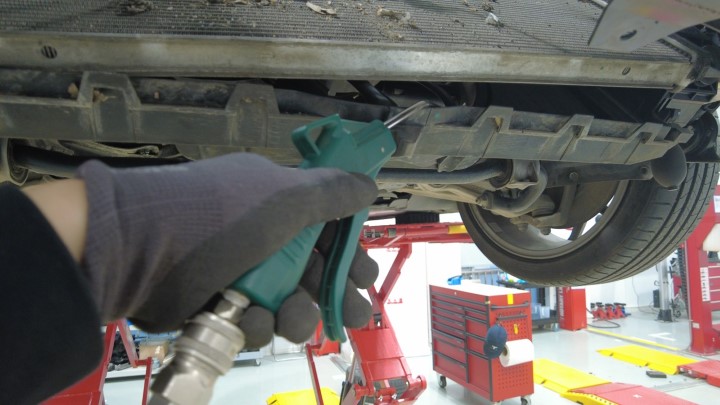

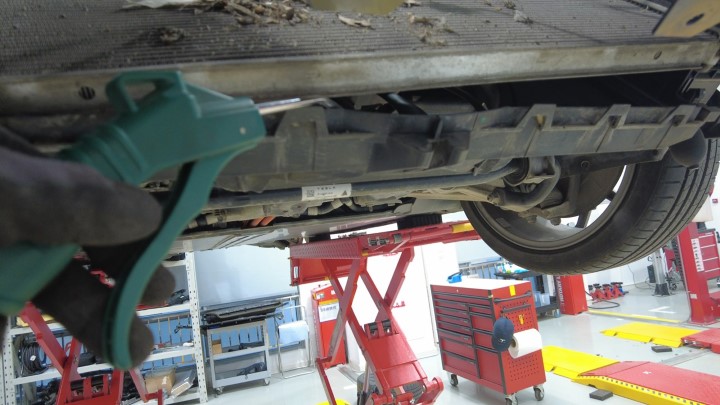

  6. Vuelva a limpiar la suciedad del radiador con una pistola de aire comprimido.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No se acerque demasiado a las aspas del radiador.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante el proceso pueden salir despedidos residuos y polvo; asegúrese de proteger el vehículo y utilizar los EPI adecuados, como mascara, gafas de seguridad, etc.

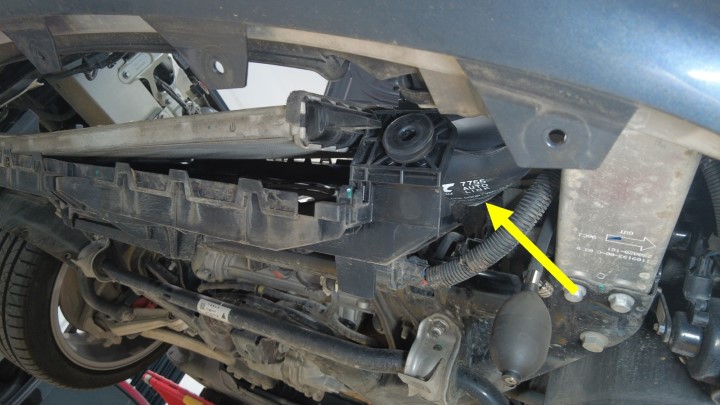

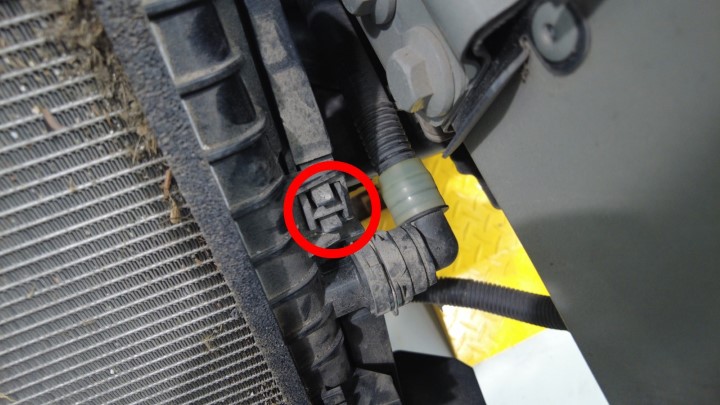

  7. Suelte las pestañas de bloqueo superior e inferior que sujetan el radiador al conjunto de refrigeración y cubierta.

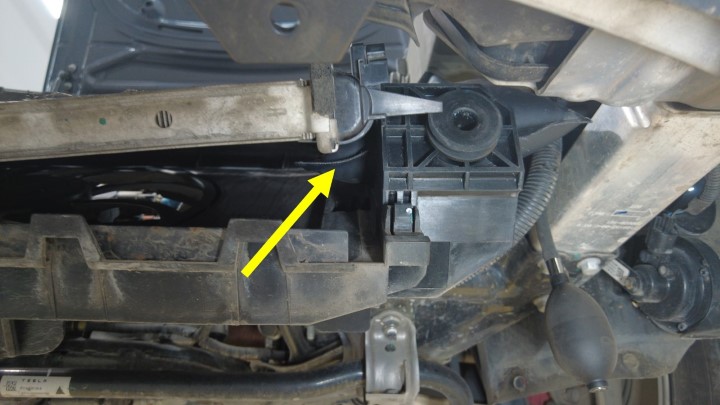

  8. Utilice una bolsa de aire inflable para separar el radiador.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice una bolsa de aire inflable para elevar el borde del radiador en un ángulo determinado. Tenga cuidado de no dañar la superficie del radiador ni los dos soportes de fijación.
  9. Limpie la parte inferior del ventilador de refrigeración.
  10. Inspeccione la parte inferior del ventilador de refrigeración para comprobar que no haya restos ni residuos.
  11. Retire la bolsa de aire inflable.
  12. Monte el radiador en el conjunto del ventilador de refrigeración y la cubierta.
  13. Coloque las pestañas de bloqueo (8 uds.) que fijan la rejilla de plástico al radiador.
  14. Instale el obturador de la rejilla activa. Consulte Obturador de la rejilla activa (bomba de calor) (Desinstalación y sustitución).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Finalice una vez conectada la alimentación de baja tensión.
  15. Conecte un ordenador portátil con Toolbox 3 al vehículo. Consulte Toolbox (Conexión y desconexión).
  16. En Toolbox, haga clic en la pestaña Acciones, busque "Radiator", seleccione PROC_VC_X_RESET-RADIATOR-UA-INDEXvia Toolbox:(link), haga clic en Ejecutar y deje que finalice la rutina.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Lleve a cabo este paso para las versiones de firmware develop/2026.14.3 y posteriores.
  17. En la pantalla táctil, seleccione Térmico > Acciones y, a continuación, toque el botón INICIAR situado junto a "Comprobar rendimiento térmico". Seleccione Ejecutar y deje que finalice la rutina.
  18. Desconecte Toolbox y retire el ordenador portátil del vehículo.
  19. Salga del Modo Servicio Plus. Consulte Modo Servicio Plus.
  20. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
  21. Retire el vehículo del elevador.
