Mangueta - Suspensión - Parte delantera - Lado izquierdo (RWD) (Desinstalación y sustitución)

Código de corrección 31010102 0.54 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

Retirar

  1. Retire la protección antipolvo del freno delantero izquierdo. Consulte Protector - Antipolvo - Freno - Parte delantera - Lado izquierdo (Desinstalación y sustitución).

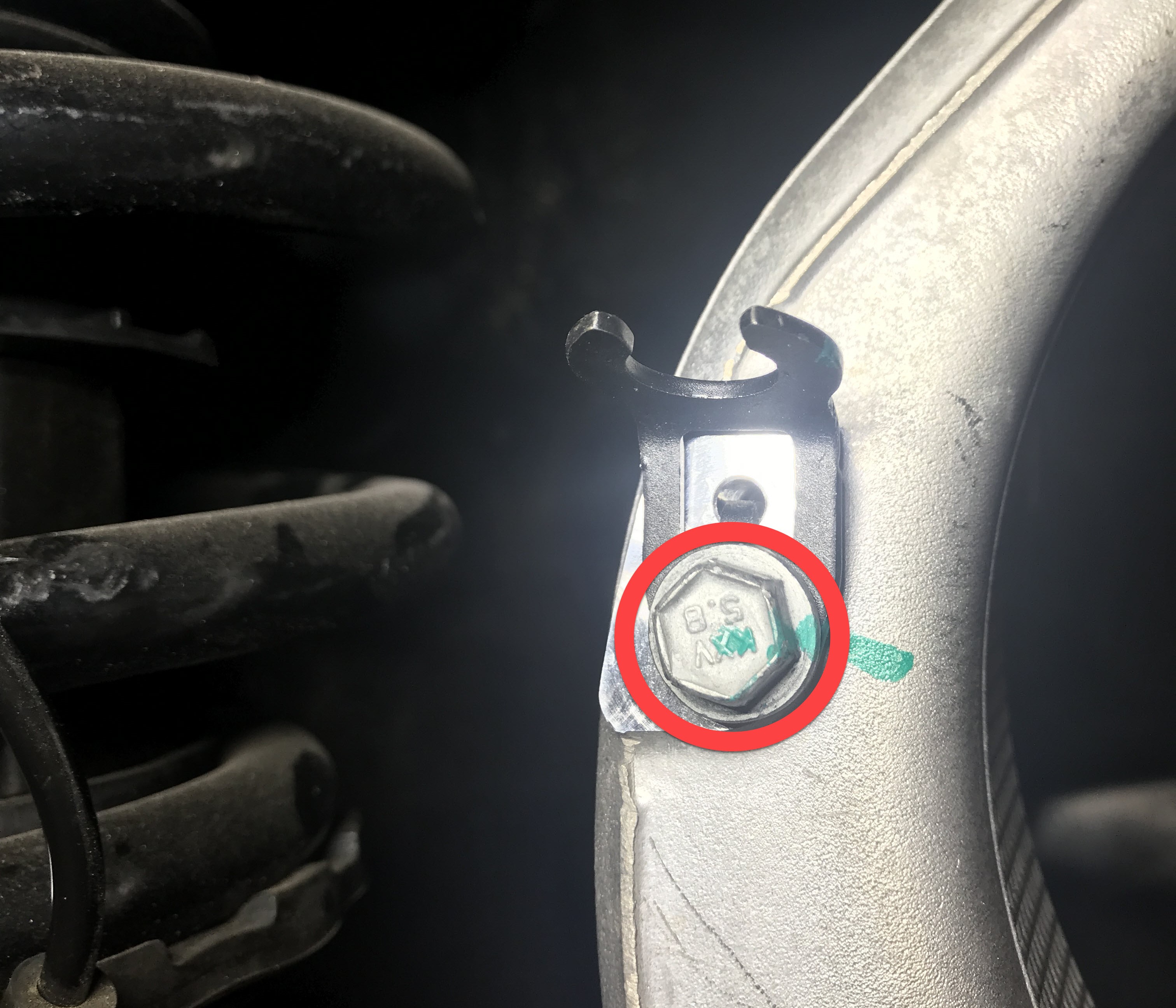

  2. Retire los pernos que fijan el mazo de cables del sensor ABS de velocidad de la rueda delantera izquierda a la mangueta de la suspensión delantera izquierda.
    5 Nm (3.7 lbs-ft)
  3. Suelte el clip que fija el mazo de cables del sensor de velocidad de la rueda delantera izquierda del ABS a la mangueta de la suspensión delantera izquierda.
  4. Retire y deseche la tuerca que fija el extremo del tirante izquierdo a la mangueta de la suspensión delantera izquierda.
    180 Nm (132.7 lbs-ft)
  5. Retire el extremo del tirante izquierdo del vehículo.

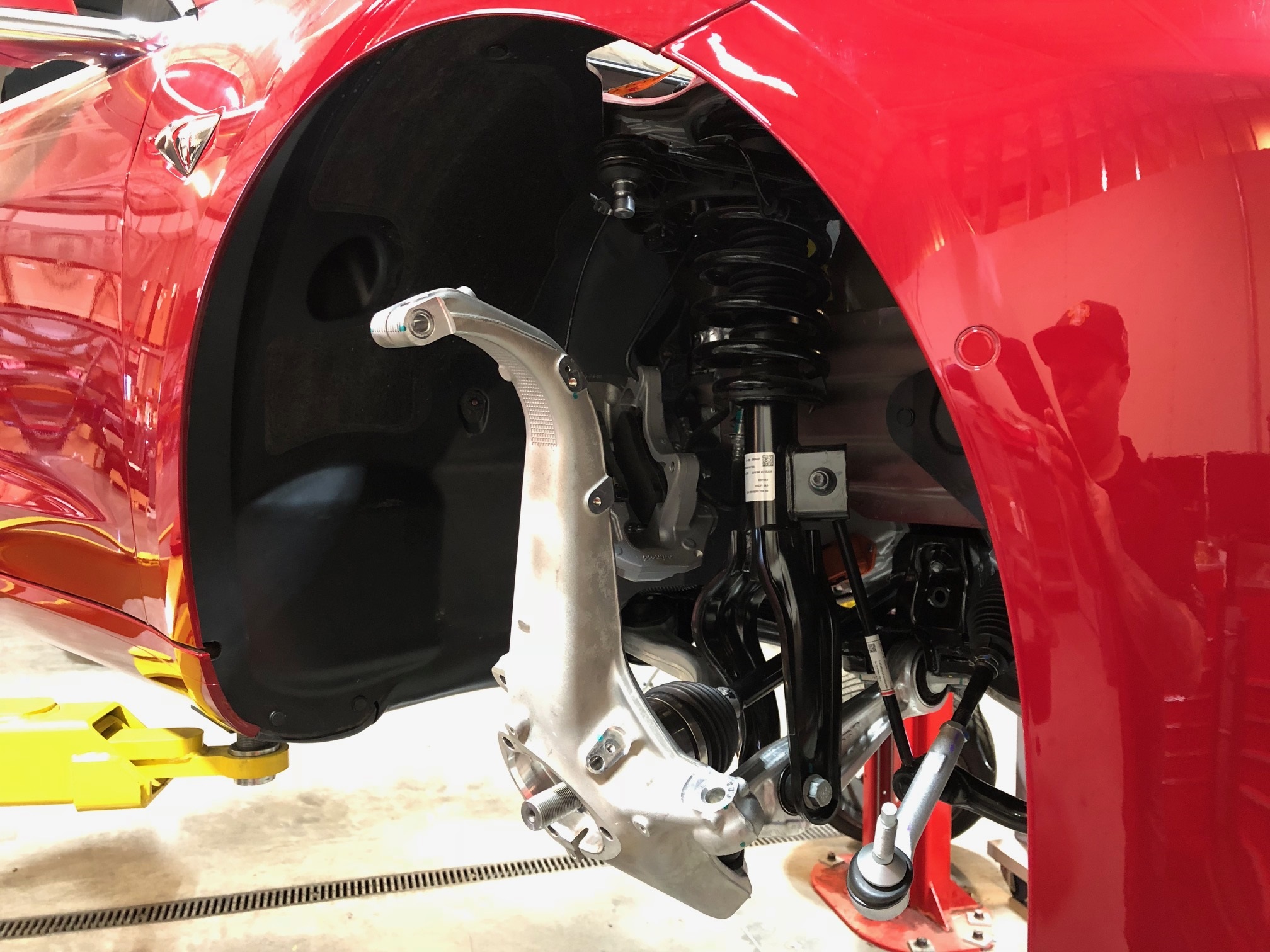

  6. Retire el perno y la tuerca que fijan el brazo de control superior izquierdo a la mangueta de la suspensión delantera izquierda.
    56 Nm (41.3 lbs-ft)
    56 Nm (41.3 lbs-ft)

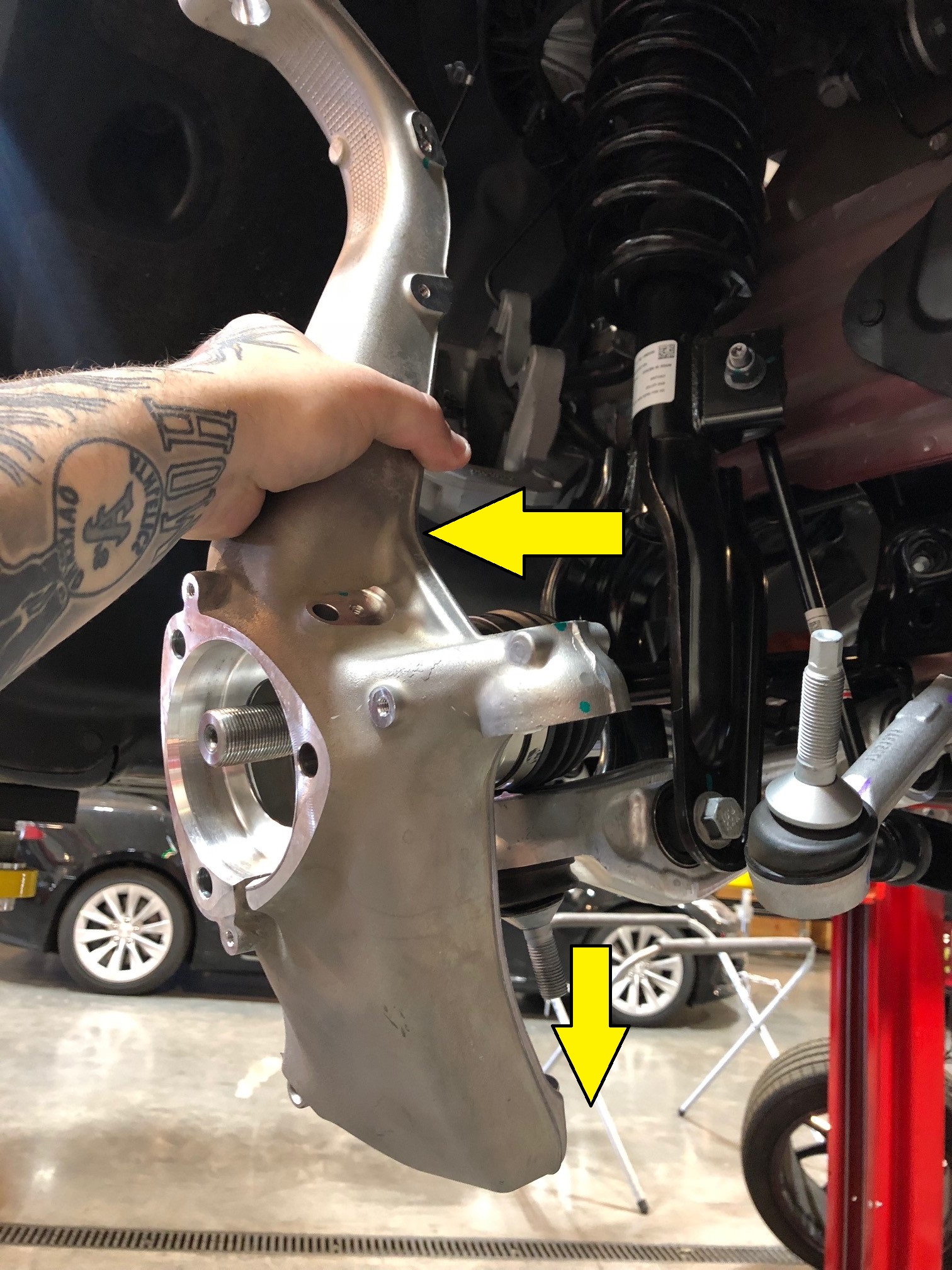

  7. Retire y deseche la tuerca que fija el brazo de cumplimiento inferior delantero izquierdo a la mangueta de la suspensión delantera.
    180 Nm (132.7 lbs-ft)
  8. Retire y deseche la tuerca que fija el brazo lateral inferior delantero izquierdo a la mangueta de la suspensión delantera izquierda.
    180 Nm (132.7 lbs-ft)

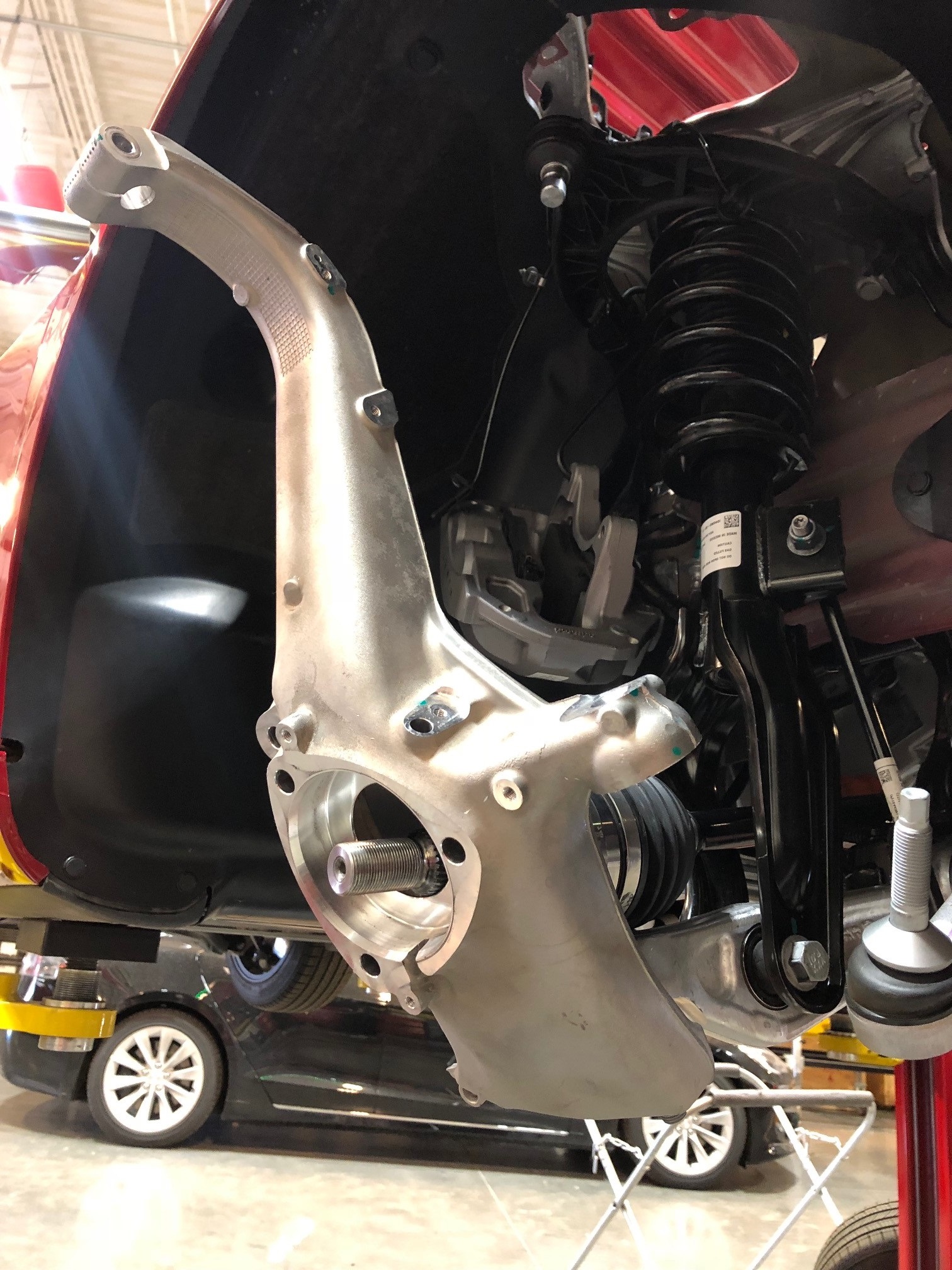

  9. Retire el conjunto de buje y mangueta de la suspensión delantera del vehículo.
  10. Retire los pernos que fijan el buje delantero a la mangueta delantera.
    85 Nm (62.7 lbs-ft)

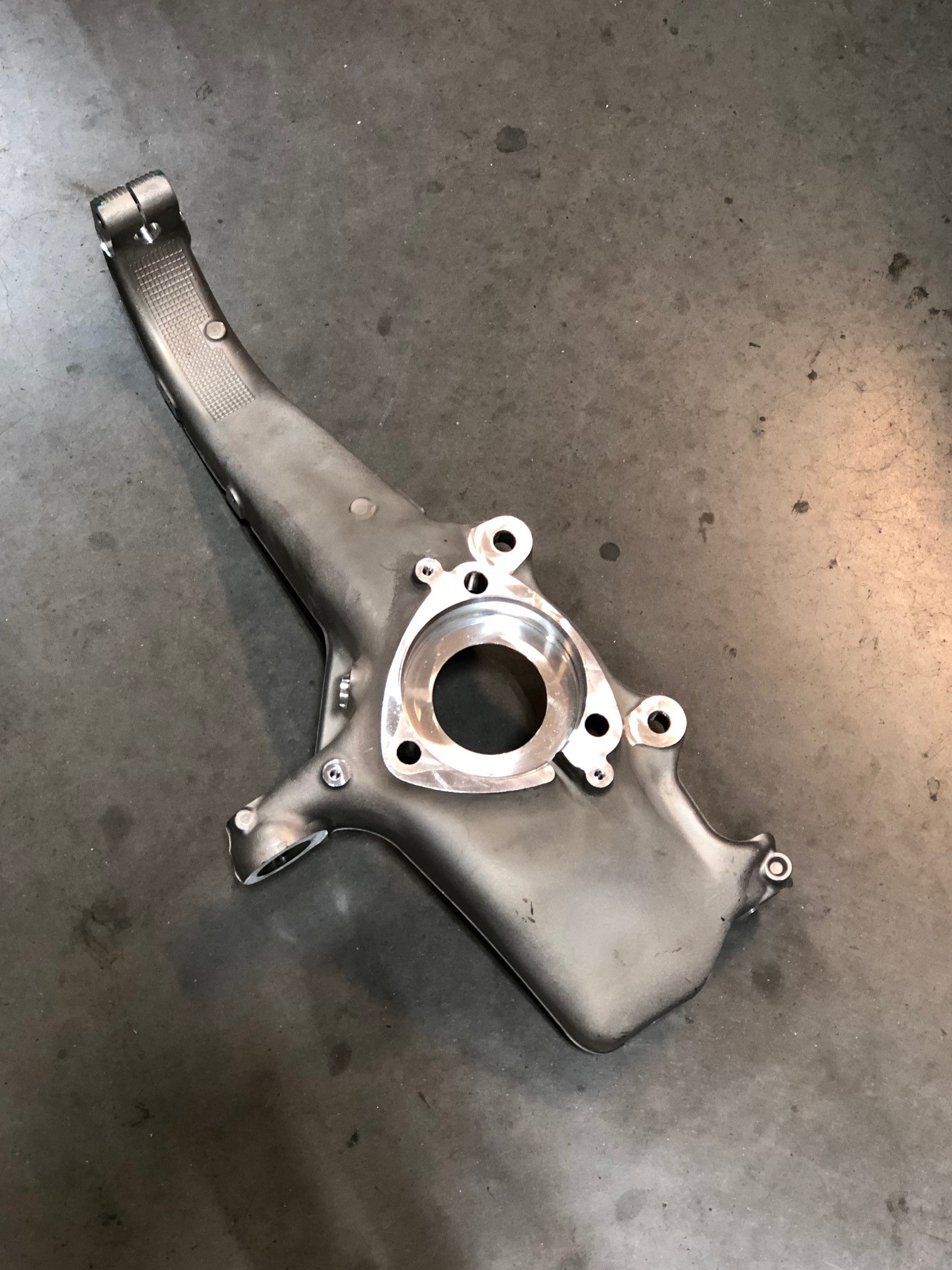

  11. Separe el buje delantero de la mangueta de la suspensión delantera.

Instalar

El procedimiento de instalación es inverso al de desmontaje, excepto en lo siguiente:

  • Sustituya todas las tuercas Nyloc.
  • Consulte las tablas de requisitos de alineación para determinar si es necesario realizar una comprobación de la alineación del EPAS (EC) o una comprobación de la alineación de las cuatro ruedas (AC). Si se realiza, añada el código de corrección de ajuste/comprobación de la alineación por separado. Consulte Requisito de alineación - Suspensión.
