Manguera - Batería de alta tensión al inversor de la unidad de tracción delantera (Plaid) (Desinstalación y sustitución)

Código de corrección 18300032 1.14 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

Retirar

  1. Abra la puerta delantera izquierda.
  2. Baje las ventanillas delanteras izquierda y derecha
  3. Eleve y apoye el vehículo. Consulte Elevación del vehículo - Elevador de 2 columnas.
  4. Bloquee el volante en su posición.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Soporte del volante - 1090880-00-A
  5. Extraiga la unidad de almacenamiento del vano del motor. Consulte Unidad de almacenamiento del vano del motor (Desinstalación e instalación).
  6. Desconecte la alimentación de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  7. Eleve el vehículo parcialmente y bájelo para bloquearlo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sitúe el vehículo a una altura de trabajo cómoda. Asegúrese de que se oye un clic procedente de los cierres de ambos lados antes de bajar; de lo contrario podría inclinarse hacia un lado.
  8. Retire la placa de deslizamiento delantera. Consulte Placa deslizante - Parte delantera (Desinstalación y sustitución).
  9. Retire el perno que fija el conjunto del mecanismo de dirección a la columna de dirección eléctrica y, a continuación, separe los componentes.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
    • Llave de carraca/dinamométrica
  10. Coloque el recipiente de drenaje de refrigerante debajo de la parte delantera del vehículo para recoger el refrigerante.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Recipiente de drenaje de refrigerante
  11. Coloque un embudo plegable y material absorbente debajo de la manguera que va de la batería de alta tensión al inversor de la unidad de tracción delantera.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Embudo plegable - 1463565-00-A
  12. Suelte el clip que fija a la batería de alta tensión la manguera que va de la batería de alta tensión al inversor de la unidad de tracción delantera, retire la manguera de la batería de alta tensión y, a continuación, instale un tapón en la batería de alta tensión.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deje que la manguera se vacíe por completo.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Kit de tapones de la manguera de refrigerante - 1135762-00-A
  13. Retire el embudo plegable y el material absorbente de debajo de la manguera que va de la batería de alta tensión al inversor de la unidad de tracción delantera.
  14. Coloque material absorbente debajo de la zona izquierda de la unidad de tracción delantera para evitar que se derrame refrigerante en la batería de alta tensión.
  15. Suelte el clip que fija a la carcasa de la batería de alta tensión la manguera que va de la batería de alta tensión al inversor de la unidad de tracción delantera.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Suelte con cuidado el clip. No dañe la carcasa de la batería de alta tensión.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Herramienta de retirada de clips con palanca

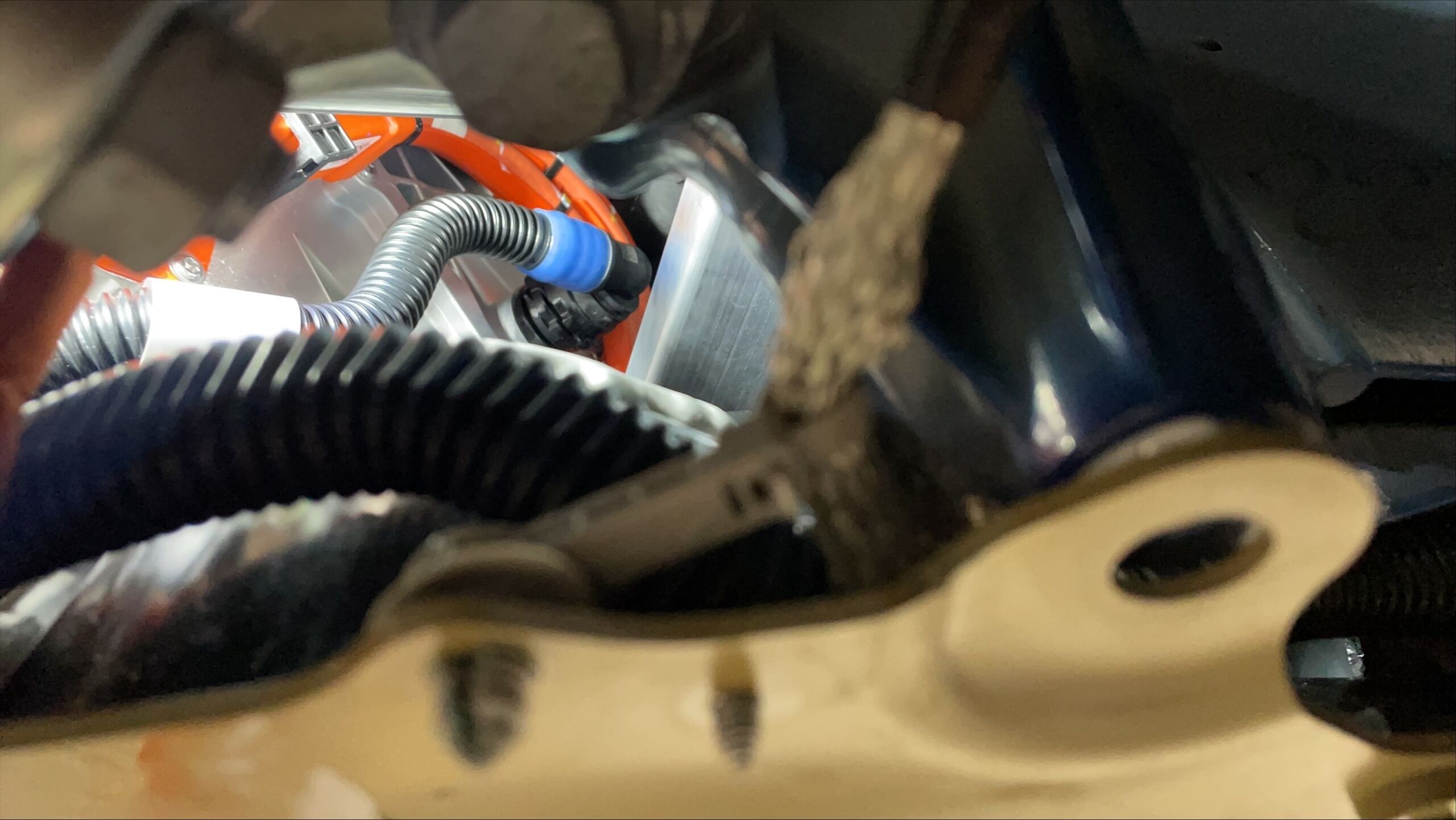

  16. Suelte el clip que fija al inversor la manguera que va de la batería de alta tensión al inversor de la unidad de tracción delantera, retire la manguera del inversor y, a continuación, instale un tapón en el inversor.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Kit de tapones de la manguera de refrigerante - 1135762-00-A
    • LED de linterna
    • Ganzúa en miniatura de mango blando, punta de 90 grados, 6 pulg.
  17. Retire del vehículo la manguera que va de la batería de alta tensión al inversor de la unidad de tracción delantera.

Instalar

  1. Coloque la manguera que va de la batería de alta tensión al inversor de la unidad de tracción delantera en el vehículo y, a continuación, instale el clip que fija la manguera al inversor.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Retire los tapones antes de la instalación. Realice una prueba de empuje y tracción para asegurarse de que la manguera está perfectamente asentada.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • LED de linterna
  2. Instale el clip que fija a la carcasa de la batería de alta tensión la manguera que va de la batería de alta tensión al inversor de la unidad de tracción delantera.
  3. Retire el material absorbente de debajo de la zona izquierda de la unidad de tracción delantera.
  4. Instale el clip que fija a la batería de alta tensión la manguera que va de la batería de alta tensión al inversor de la unidad de tracción delantera.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Retire los tapones antes de la instalación. Realice una prueba de empuje y tracción para asegurarse de que la manguera está perfectamente asentada.
  5. Limpie el área y pase un paño para limpiar cualquier resto de líquido.
  6. Retire el recipiente de drenaje de refrigerante de debajo del vehículo.
  7. Coloque el conjunto del mecanismo de dirección en la columna de dirección eléctrica y, a continuación, instale el perno que fija el conjunto del mecanismo de dirección a la columna de dirección eléctrica.
    30 Nm (22.1 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
    • Llave de carraca/dinamométrica
    • Llave dinamométrica con medición de ángulos
  8. Coloque la placa de deslizamiento delantera. Consulte Placa deslizante - Parte delantera (Desinstalación y sustitución).
  9. Baje el vehículo hasta que los neumáticos toquen el suelo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Levante el elevador de los bloqueos y, a continuación, sujete la palanca de liberación de los bloqueos para mantener los bloqueos libres mientras el vehículo se baja.
  10. Retire el tapón de la botella de refrigerante.
  11. Añada refrigerante hasta el nivel adecuado.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el nivel de líquido esté en la línea "Max".
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Espejo de inspección rectangular
    • LED de linterna
  12. Conecte la alimentación de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  13. Realice la siguiente rutina a través del modo de servicio o Toolbox (consulte 0005 - Modos de servicio): TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    , haga clic en Ejecutar
    Informational PurposesAn informational icon, calling your attention
    Nota
    • Se oirán las bombas de refrigerante.
    • Asegúrese de que el vehículo no está en modo de conducción. Al poner el vehículo en modo de conducción, se detendrá esta rutina.
    • Controle los niveles según sea necesario.
    • Esta prueba sigue en ejecución a pesar del mensaje de parada.
    • La prueba dura aproximadamente 10 minutos.
  14. Inspeccione el nivel de refrigerante y rellene si es necesario.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el nivel de líquido esté en la línea "Max".
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • LED de linterna
    • Espejo de inspección rectangular
  15. Coloque el tapón de la botella de refrigerante.
  16. Instale la unidad de almacenamiento del vano del motor. Consulte Unidad de almacenamiento del vano del motor (Desinstalación e instalación).
  17. Retire el vehículo del elevador. Consulte Elevación del vehículo - Elevador de 2 columnas.
  18. Calibre las puertas traseras.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si aparece el mensaje "Calibración necesaria" en la pantalla táctil del vehículo, mantenga pulsado Calibrar para calibrar las puertas traseras.
  19. Suba las ventanillas delanteras izquierda y derecha
  20. Cierre la puerta delantera izquierda.
