Luz trasera - Lado derecho (Desinstalación y sustitución)

Código de corrección 17402202 0.60 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

Retirar

  1. Abra la puerta delantera derecha.
  2. Baje la ventanilla delantera derecha.
  3. Mueva el asiento delantero derecho hacia delante.
  4. Abra la puerta de ala de halcón derecha.
  5. Mueva el asiento monoplaza derecho hacia delante.
  6. Retire el guarnecido del panel del umbral trasero derecho. Consulte Guarnecido - Panel del larguero - Parte trasera - Lado izquierdo (Desinstalación y sustitución).
  7. Abra el portón trasero.
  8. Retire el suelo de carga del maletero trasero. Consulte Suelo del maletero - Parte trasera (Desinstalación y sustitución).
  9. Retire el aislante NVH del suelo del maletero trasero. Consulte Aislador de NVH - Suelo - Maletero trasero (Desinstalación y sustitución).
  10. Retire la moqueta del maletero trasero. Consulte Moqueta - Maletero trasero (7 plazas) (Desinstalación y sustitución).
  11. Desmonte los adornos izquierdo y derecho del maletero trasero. Consulte Adorno - Maletero trasero - Lateral - Lado izquierdo (Desinstalación y sustitución).
  12. Retire el guarnecido del pilar C central derecho. Consulte Guarnecido - Pilar C - Central - Lado izquierdo (Desinstalación y sustitución).
  13. Retire el guarnecido del pilar C inferior derecho. Consulte Guarnecido - Pilar C - Inferior - Lado izquierdo (Desinstalación y sustitución).
  14. Extraiga el guarnecido del umbral del maletero. Consulte Guarnecido - Larguero - Maletero (Desinstalación y sustitución).
  15. Retire el guarnecido de la pared trasera del maletero trasero. Consulte .
  16. Pliegue el respaldo del asiento derecho de la 3.ª fila hacia abajo.
  17. Extraiga el guarnecido superior del pilar C derecho. Consulte Guarnecido - Pilar C - Superior - Lado izquierdo (Desinstalación y sustitución).
  18. Suelte la sujeción derecha del maletero de la moqueta del guarnecido lateral derecho.
  19. Retire el guarnecido lateral derecho del maletero. Consulte Guarnecido - Lateral - Maletero - Lado derecho (Desinstalación y sustitución).
  20. Retire el soporte del guarnecido derecho del maletero. Consulte Soporte - Guarnecido - Maletero - Lado derecho (Desinstalación y sustitución).
  21. Desenchufe el conector de la luz trasera derecha.
  22. Retire el perno, la arandela sellada, la tuerca y la arandela que sujetan la luz trasera derecha a la carrocería.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Extensión de 2 pulg.
    • Vaso de 8 mm de 12 puntas con cuello largo
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  23. Retire las tuercas (2 uds.) que fijan la luz trasera derecha a la carrocería.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Extensión de 2 pulg.
    • Vaso de 8 mm de 12 puntas con cuello largo
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible

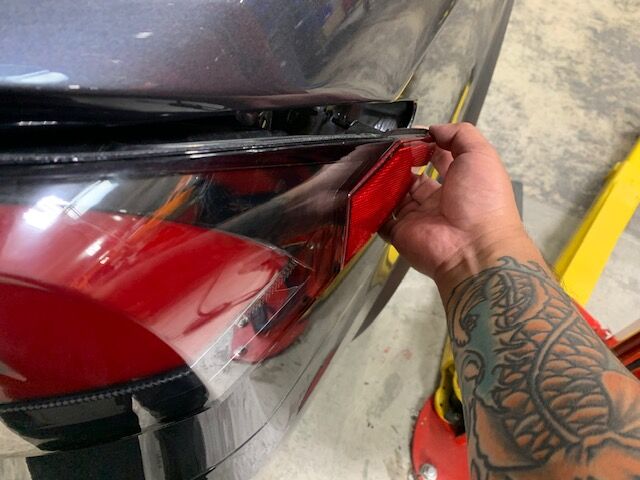

  24. Suelte los espárragos (4 uds.) que sujetan la luz trasera derecha a la carrocería y desmonte la luz trasera del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte primero el espárrago de la puerta fija de la luz trasera.
  25. Retire los pernos (3 uds.) que sujetan la puerta fija de la luz trasera derecha a la luz trasera y, a continuación, desmonte la puerta fija de la luz trasera.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Vaso Torx T20

Instalar

  1. Coloque la puerta fija en la luz trasera derecha y, a continuación, coloque los pernos (3 uds.) que fijan la puerta fija a la luz trasera.
    1.25 Nm (.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca/dinamométrica
    • Broca Torx T20
  2. Coloque la luz trasera derecha en el vehículo y, a continuación, coloque los espárragos (4 uds.) que sujetan la luz trasera a la carrocería.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Alinee primero los espárragos con el cuerpo de la luz trasera y, a continuación, alinee el espárrago de la puerta fija.
  3. Coloque las tuercas (2 uds.) que fijan la luz trasera derecha a la carrocería.
    2.5 Nm (1.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Extensión de 2 pulg.
    • Vaso de 8 mm de 12 puntas con cuello largo
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Llave de carraca/dinamométrica
  4. Coloque el perno, la arandela sellada, la tuerca y la arandela que sujetan la luz trasera derecha a la carrocería.
    2.5 Nm (1.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Extensión de 2 pulg.
    • Vaso de 8 mm de 12 puntas con cuello largo
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Llave de carraca/dinamométrica
  5. Enchufe el conector de la luz trasera derecha.
  6. Instale el soporte del guarnecido derecho del maletero. Consulte Soporte - Guarnecido - Maletero - Lado derecho (Desinstalación y sustitución).
  7. Instale el guarnecido lateral derecho del maletero. Consulte Guarnecido - Lateral - Maletero - Lado derecho (Desinstalación y sustitución).
  8. Coloque la sujeción derecha del maletero en la moqueta del guarnecido lateral derecho del maletero.
  9. Instale el guarnecido superior del pilar C derecho. Consulte Guarnecido - Pilar C - Superior - Lado izquierdo (Desinstalación y sustitución).
  10. Levante el respaldo del asiento derecho de la 3.ª fila a su posición original.
  11. Instale el guarnecido inferior del pilar C derecho. Consulte Guarnecido - Pilar C - Inferior - Lado izquierdo (Desinstalación y sustitución).
  12. Instale el guarnecido del panel del larguero trasero derecho. Consulte Guarnecido - Panel del larguero - Parte trasera - Lado izquierdo (Desinstalación y sustitución).
  13. Instale el guarnecido del pilar C central derecho. Consulte Guarnecido - Pilar C - Central - Lado izquierdo (Desinstalación y sustitución).
  14. Instale el suelo de carga del maletero trasero. Consulte Suelo del maletero - Parte trasera (Desinstalación y sustitución).
  15. Instale el guarnecido del umbral del maletero. Consulte Guarnecido - Larguero - Maletero (Desinstalación y sustitución).
  16. Instale los adornos izquierdo y derecho del maletero trasero. Consulte Adorno - Maletero trasero - Lateral - Lado izquierdo (Desinstalación y sustitución).
  17. Monte la moqueta del maletero trasero. Consulte Moqueta - Maletero trasero (7 plazas) (Desinstalación y sustitución).
  18. Instale el aislante NVH del suelo del maletero trasero. Consulte Aislador de NVH - Suelo - Maletero trasero (Desinstalación y sustitución).
  19. Instale el suelo de carga del maletero trasero. Consulte Suelo del maletero - Parte trasera (Desinstalación y sustitución).
  20. Cierre el portón trasero.
  21. Coloque el asiento monoplaza derecho en su posición original.
  22. Cierre la puerta de ala de halcón derecha.
  23. Mueva el asiento delantero derecho a su posición original.
  24. Suba la ventanilla delantera derecha.
  25. Cierre la puerta delantera derecha.
