Código de corrección 11500300 0.70 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

1. Baje la ventanilla trasera izquierda



2. Abra parcialmente la puerta trasera izquierda



3. Desmonte el guarnecido del cinturón exterior trasero izquierdo
   Nota

   Levante y gire hacia fuera lentamente y de manera uniforme empezando por el borde trasero, con cuidado de no doblar o dañar los componentes





4. Abra la puerta de ala de halcón izquierda



5. Retire el adorno inferior de la puerta de ala de halcón izquierda
   Nota

   9 clips en V. Sustituya los clips en V que falten o que estén dañados. Tenga cuidado para no dañar el guarnecido de la puerta durante el desmontaje





6. Desmonte el panel del guarnecido de decoración de la puerta izquierda
   Nota

   7 clips, 2 conectores







7. Quite los pernos del panel de la puerta izquierda
   Nota

   8 pernos, 10 mm, 6 Nm



8. Desmonte el panel del guarnecido de la puerta izquierda
   Nota

   13 clips, 2 conectores





9. Sitúe la puerta de ala de halcón izquierda a una altura de trabajo cómoda



10. Abra el capó
    Nota

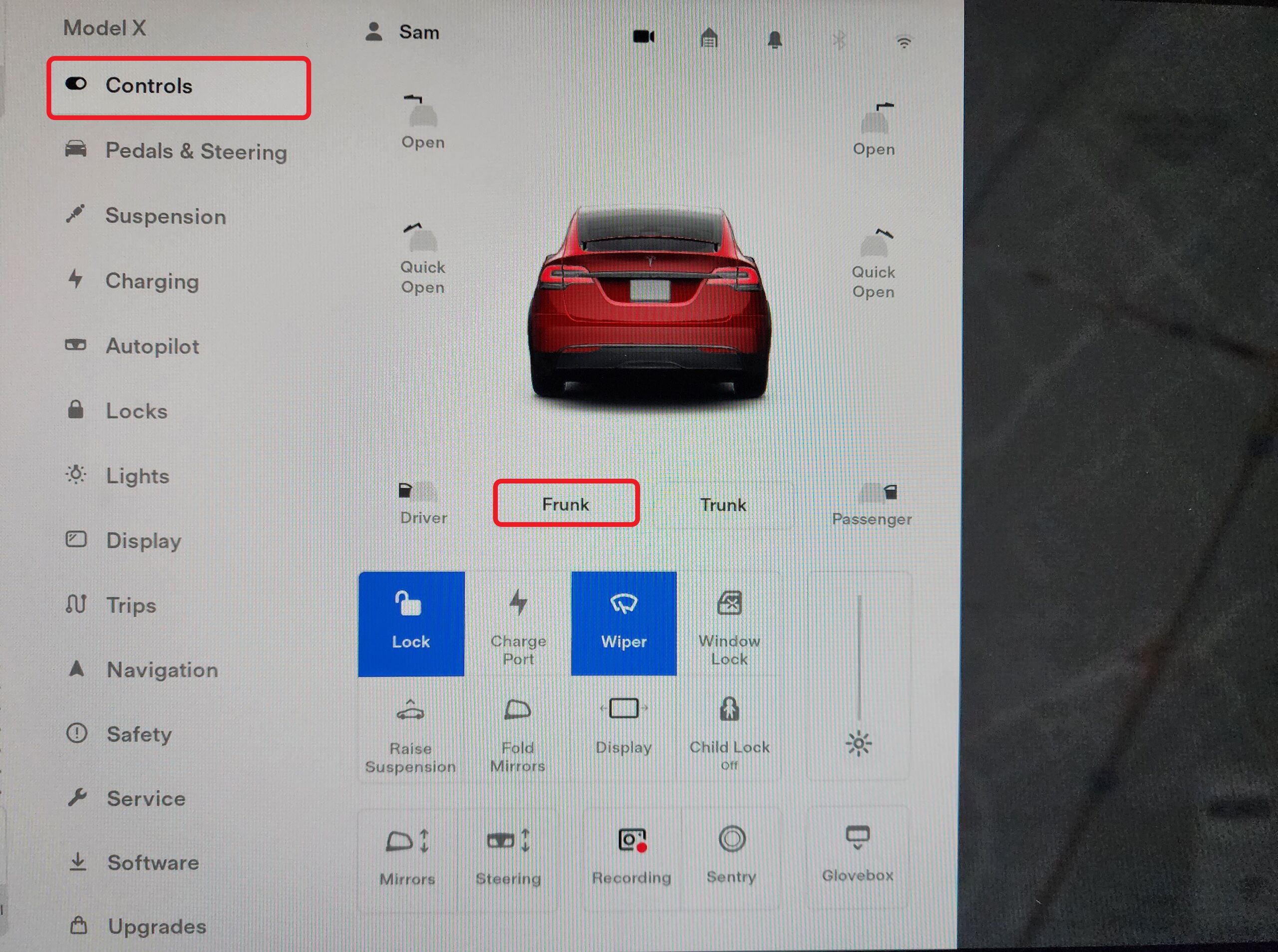

    En la pantalla central > Controles > Abrir maletero delantero





11. Apague el vehículo desde la pantalla central
    Nota

    Controles > Seguridad > Apagar



12. Retire el faldón trasero del vano del motor
    Nota

    11 clips, 2 referencias





13. Desenchufe el conector de la batería de baja tensión y el circuito de primeros auxilios
    Nota

    2 conectores. Levante y suelte la pestaña de bloqueo verde. Tire del bloqueo del conector negro hacia fuera para liberar la conexión. Suelte la pestaña de bloqueo roja del FRL







14. Retire la junta del cinturón interior de la puerta trasera izquierda





15. Desenchufe el conector del airbag de la puerta de ala de halcón izquierda
    Nota

    1 conector. Suelte el bloqueo naranja y desconéctelo



16. Quite los tornillos que sujetan el panel de cierre izquierdo
    Nota

    10 pernos, T25, 1,8 Nm



17. Quite los tornillos que sujetan el motor de la ventanilla al panel de cierre izquierdo
    Nota

    3 tornillos, T30, 1,8 Nm



18. Tire del panel de cierre izquierdo para separarlo de la puerta y levante el motor de la ventanilla para soltarlo
    Nota

    2 pestañas





19. Desconecte la ECU de protección de la puerta de ala de halcón
    Nota

    1 conector. Suelte la pestaña de bloqueo negra



20. Desenchufe los conectores del módulo de la puerta de ala de halcón
    Nota

    2 conectores



21. Suelte los clips que sujetan los mazos de cables y conectores al panel de cierre izquierdo
    Nota

    7 clips



22. Quite los clips e introduzca el cable de apertura de la puerta por el panel de cierre izquierdo



23. Afloje la tuerca que sujeta la parte delantera de la ventanilla al regulador
    Nota

    1 tuerca, 10 mm, 9 Nm. No es necesario extraer completamente la tuerca. Si es necesario, vuelva a encender el vehículo y utilice la herramienta del interruptor de la ventanilla para mover el regulador y poder acceder a la tuerca



24. Inspeccione el regulador en busca de astillas de vidrio u otros residuos y límpielos si es necesario.
    PRECAUCIÓN

    Los residuos y las astillas pueden dañar o romper el nuevo cristal de la puerta.
25. Cierre parcialmente la puerta trasera izquierda
    Nota

    No acople el cierre



26. Compruebe el montaje de la ventanilla y ajústela si es necesario
    Nota

    Consulte las especificaciones más recientes en CVIS https://service.teslamotors.com/protected-doc/ModelS/TheoryOp/InspectionStandards/index_frames.html



27. Compruebe el montaje del cristal de la ventanilla y apriete la tuerca que sujeta la parte delantera de la ventanilla al regulador
    Nota

    1 tuerca, 10 mm, 9 Nm



28. Instale el cable de apertura a través del panel de cierre izquierdo



29. Fije el motor de la ventanilla a la parte posterior del panel de cierre
    Nota

    2 pestañas





30. Coloque los tornillos que sujetan el motor de la ventanilla al panel de cierre izquierdo
    Nota

    3 tornillos, T30, 1,8 Nm



31. Instale el panel de cierre del lado izquierdo
    Nota

    10 pernos, T25, 1,8 Nm



32. Conecte la ECU de protección de la puerta de ala de halcón
    Nota

    1 conector. Acople la pestaña de bloqueo



33. Enchufe el conector del airbag de la puerta de ala de halcón izquierda
    Nota

    1 conector. Acople la pestaña de bloqueo



34. Conecte el módulo de la puerta de ala de halcón izquierda
    Nota

    2 conectores



35. Coloque los clips que sujetan los mazos de cables y conectores al panel de cierre
    Nota

    7 clips



36. Instale la junta del cinturón interior trasero izquierdo





37. A mano, cierre parcialmente la puerta trasera izquierda
    Nota

    No acople el cierre



38. Instale el guarnecido del cinturón exterior de la puerta trasera izquierda





39. Conecte el circuito de primeros auxilios y el conector de la batería de baja tensión
    Nota

    2 conectores. Fije primero el FRL. Coloque la conexión de la batería de baja tensión y empuje el bloqueo del conector negro hacia dentro para fijarlo. Acople la pestaña de bloqueo superior cuando esté completamente asentada





40. Coloque el faldón trasero del vano del motor
    Nota

    11 clips, 2 referencias





41. Cierre el capó.



42. Suba la ventanilla trasera izquierda



43. Compruebe el montaje y funcionamiento de la ventanilla; ajústela si es necesario
    Nota

    Consulte las especificaciones más recientes en CVIS https://service.teslamotors.com/protected-doc/ModelS/TheoryOp/InspectionStandards/index_frames.html



44. Instale el panel del guarnecido de la puerta trasera izquierda
    Nota

    2 conectores, 13 clips. Sustituya todos los clips. Instale el guarnecido de la puerta empezando por la parte superior y asegúrese de que la pestaña del guarnecido de la puerta está correctamente colocada en la junta del cinturón interior





45. Coloque los pernos del guarnecido de la puerta trasera izquierda que fijan el guarnecido a la puerta
    Nota

    8 pernos, 10 mm, 6 Nm



46. Instale el panel del guarnecido de decoración de la puerta trasera izquierda
    Nota

    7 clips, 2 conectores. Tenga cuidado para no dañar el panel del guarnecido de la puerta







47. Instale el adorno inferior de la puerta trasera izquierda
    Nota

    9 clips en V





48. Calibre las puertas traseras.
    Nota

    Si aparece el mensaje "Calibración necesaria" en la pantalla táctil del vehículo, mantenga pulsado Calibrar para calibrar las puertas traseras.
