Conjunto de la varilla del amortiguador - Inclinación - 2.ª fila - Lado izquierdo (6 plazas) (Desinstalación y sustitución)

Código de corrección 13029502 0.90 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

Retirar

  1. Abra las puertas delanteras izquierda y derecha.
  2. Baje las ventanillas delanteras izquierda y derecha
  3. Abra las puertas de ala de halcón izquierda y derecha.
  4. Retire el guarnecido del regazo del asiento izquierdo de la 2.ª fila. Consulte Guarnecido - Regazo - Asiento de la 2.ª fila - Lado izquierdo (6 plazas) (Desinstalación y sustitución).
  5. Suelte las pestañas (14 uds.) y los clips en J (2 uds.) que sujetan la tapicería del cojín inferior a la parte inferior del bastidor del asiento.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Utilice la ganzúa de 90 grados para soltar solamente los clips en J. La tapicería del cojín inferior podría dañarse si se perfora.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte primero las pestañas y el clip en J de la esquina trasera izquierda exterior del bastidor del asiento y, a continuación, continúe hacia la esquina trasera derecha interior.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Algunos vehículos pueden tener cinta en la zona del bastidor del asiento que debe cortarse para realizar este paso.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Ganzúa pequeña de 6 pulg. con punta de 90 grados y agarre suave
    • Herramienta para guarnecidos de plástico
    • Cuchilla/hoja retráctil
  6. Pliegue el cojín del asiento hacia atrás.
  7. Quite los tornillos (4 uds.) que sujetan la base de plástico al bastidor del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Vaso Torx T25
  8. Levante la base de plástico ligeramente hacia arriba, deslice el cojín neumático entre la base y el bastidor del asiento y, a continuación, infle el cojín neumático para levantar la base de plástico lo suficiente como para extraer del bastidor el conjunto de la varilla del amortiguador de inclinación del asiento izquierdo de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Cojín neumático
  9. Retire la tuerca de presión metálica y el separador que sujetan el conjunto de la varilla del amortiguador de inclinación del asiento izquierdo de la 2.ª fila al motor de inclinación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Haga palanca en la tuerca hacia arriba desde cada lado y aplique presión hacia abajo en la parte superior de la varilla del amortiguador para extraer la tuerca.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deseche la tuerca después del retirarla.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Herramienta de retirada de clips con palanca
  10. Desenchufe el conector del sensor de efecto Hall.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Destornillador de bolsillo

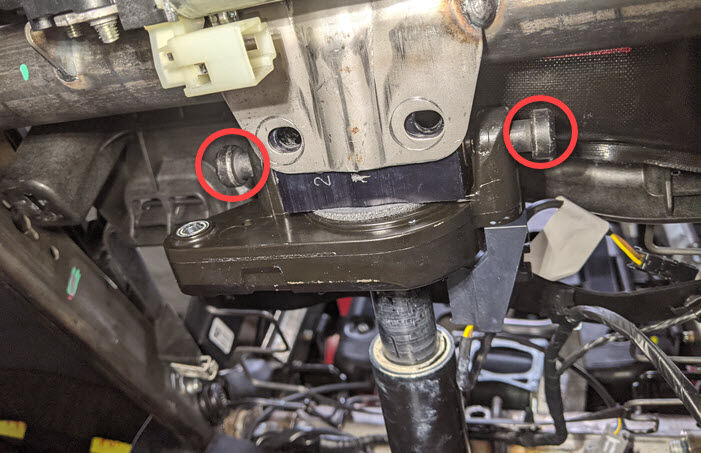

  11. Retire los pernos (2 uds.) y las tuercas (2 uds.) que sujetan el conjunto de la varilla del amortiguador de inclinación del asiento izquierdo de la 2.ª fila al bastidor del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sujete las tuercas con una llave combinada durante la extracción del perno.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deseche los pernos después de quitarlos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Llave combinada de 13 mm y 12 puntos
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Vaso Torx T45
  12. Retire y deseche los pernos (2 uds.) que fijan el adaptador del conjunto de la varilla del amortiguador de inclinación del asiento izquierdo de la 2.ª fila a la varilla del amortiguador.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca/dinamométrica
    • Vaso Torx T45
  13. Coloque la caja de cambios en la parte inferior del tornillo guía.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El tornillo guía está enchavetado.
  14. Retire el tornillo guía de la caja de cambios del tubo del conjunto de la varilla del amortiguador de inclinación del asiento izquierdo de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Gire la parte superior del tornillo guía hacia la izquierda y, una vez desenroscado, tire hacia fuera para extraerlo.

Instalar

  1. Coloque el tornillo guía de la caja de cambios en el tubo del conjunto de la varilla del amortiguador de inclinación del asiento izquierdo de la 2.ª fila y, a continuación, gírelo hacia la derecha para fijar el tornillo guía al tubo.
  2. Coloque la caja de cambios en la parte superior del tornillo guía.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El tornillo guía está enchavetado.
  3. Instale los pernos nuevos (2 uds.) que fijan el adaptador del conjunto de la varilla del amortiguador de inclinación del asiento izquierdo de la 2.ª fila a la varilla del amortiguador.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Adaptador de ¼ pulg. a 3/8 pulg.
    • Llave de carraca/dinamométrica
    • Vaso Torx T45
  4. Instale los pernos nuevos (2 uds.) y las tuercas (2 uds.) que sujetan el conjunto de la varilla del amortiguador de inclinación del asiento izquierdo de la 2.ª fila al bastidor del asiento.
    20 Nm (14.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice una llave combinada para sujetar cada tuerca desde abajo durante la instalación del perno.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Llave combinada de 13 mm y 12 puntos
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Llave de carraca/dinamométrica
    • Vaso Torx T50
  5. Deslice el conjunto de la varilla del amortiguador de inclinación del asiento izquierdo de la 2.ª fila a través del motor de inclinación y, a continuación, instale la tuerca de presión metálica y el espaciador que fijan la varilla del amortiguador al motor.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice la herramienta de palanca para clips para ejercer presión contra la tuerca mientras aplica presión a la parte inferior de la varilla del amortiguador.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Herramienta de retirada de clips con palanca
    • Espejo de inspección rectangular
  6. Retire el cojín neumático de la base de plástico y del bastidor del asiento y, a continuación, coloque los tornillos (4 uds.) que fijan la base al bastidor.
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Llave de carraca/dinamométrica
    • Vaso Torx T25
  7. Coloque las pestañas (14 uds.) y los clips en J (2 uds.) que sujetan la tapicería del cojín inferior a la parte inferior del bastidor del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes del montaje, asegúrese de que las pestañas y los clips en J están distribuidos uniformemente para evitar demasiadas arrugas en la tapicería del cojín inferior.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale primero las pestañas y el clip en J de la esquina trasera derecha interior del bastidor del asiento y, a continuación, continúe hacia la esquina trasera izquierda exterior.
  8. Instale el guarnecido del regazo del asiento izquierdo de la 2.ª fila. Consulte Guarnecido - Regazo - Asiento de la 2.ª fila - Lado izquierdo (6 plazas) (Desinstalación y sustitución).
  9. Cierre las puertas de ala de halcón izquierda y derecha.
  10. Suba las ventanillas delanteras izquierda y derecha
  11. Cierre las puertas delanteras izquierda y derecha.
