Código de corrección 17100902 6.10 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de que se lleva puesto el EPI adecuado al realizar el siguiente procedimiento.

1. Pise el pedal del freno para activar los circuitos de conducción
2. Ajuste la altura de conducción de la suspensión neumática a "Muy alta".
   Nota

   En la pantalla central > Controles > Suspensión > "Muy alta"



3. Ajuste la suspensión neumática en el modo gato
   Nota

   En la pantalla central > Controles > Servicio > Modo Gato



4. Abra las cuatro puertas y el maletero
   Nota

   En la pantalla central > Controles > Maletero > Abrir pasajero > Abrir conductor > Abrir delantera izquierda > Abrir delantera derecha



5. Baje las ventanillas delanteras izquierda y derecha
6. Desmonte el panel del guarnecido del larguero de la puerta delantera izquierda
   Nota

   8 clips, 3 referencias





7. Mueva el asiento delantero izquierdo hacia delante
8. Suelte el cinturón de seguridad delantero izquierdo
   Nota

   Gire el mecanismo de liberación hacia la izquierda y vuelva a girarlo hacia la derecha después de soltarlo



9. Retire los pernos que fijan la parte trasera de las guías del asiento delantero izquierdo al panel del suelo
   Nota

   2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos



10. Mueva el asiento delantero izquierdo hacia atrás
11. Retire los pernos que fijan la parte delantera de las guías del asiento delantero izquierdo al panel del suelo
    Nota

    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos



12. Ajuste la posición del asiento delantero izquierdo para facilitar el desmontaje
    Nota

    Mueva el asiento a la mitad de la guía en la posición más vertical con el asiento completamente arriba



13. Desmonte el panel del guarnecido del larguero de la puerta delantera derecha
    Nota

    8 clips, 3 referencias





14. Desplace el asiento delantero derecho hacia delante
15. Suelte el cinturón de seguridad delantero derecho
    Nota

    Gire el mecanismo de liberación hacia la izquierda y vuelva a girarlo hacia la derecha después de soltarlo



16. Retire los pernos que fijan la parte trasera de las guías del asiento delantero derecho al panel del suelo
    Nota

    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos



17. Mueva el asiento delantero derecho hacia atrás
18. Retire los pernos que fijan la parte delantera de las guías del asiento delantero derecho al panel del suelo
    Nota

    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos



19. Ajuste la posición del asiento delantero derecho para facilitar el desmontaje
    Nota

    Mueva el asiento a la mitad de la guía en la posición más vertical con el asiento completamente arriba



20. Pliegue el asiento 60 de la 2.ª fila hacia abajo





21. Desmonte el conjunto del larguero trasero izquierdo
    Nota

    8 clips, 1 referencia





22. Pliegue el asiento 40 de la 2.ª fila hacia abajo





23. Desmonte el conjunto del larguero trasero derecho
    Nota

    8 clips, 1 referencia





24. Coloque cinta en la guía derecha para evitar daños



25. Retire el suelo de carga trasero del maletero



26. Retire el suelo del maletero





27. Retire la tapa de separación del maletero





28. Quite el panel de la moqueta central del suelo de la 2.ª fila
    Nota

    5 clips. Incline el borde delantero hacia arriba y retírelo en posición vertical







29. Quite el panel de la moqueta trasera del suelo de la 2.ª fila
    Nota

    2 clips. Levante la parte delantera del panel para soltar los clips. Levante la parte trasera del panel y sáquelo por detrás de los asientos







30. Retire el soporte del suelo del asiento de banco derecho



31. Abra el capó
    Nota

    En la pantalla central > Controles > Abrir maletero delantero
32. Retire el faldón trasero del vano del motor
    Nota

    11 clips, 2 referencias





33. Apague el vehículo desde la pantalla central
    Nota

    Controles > Seguridad > Apagar



34. Desenchufe el conector de la batería de baja tensión y el circuito de primeros auxilios
    Nota

    2 conectores. Levante y suelte la pestaña de bloqueo verde. Tire del bloqueo del conector negro hacia fuera para liberar la conexión. Suelte la pestaña de bloqueo roja del FRL







35. Coloque la silla para acceder debajo de la parte inferior del asiento y desconecte el mazo de cables del lado derecho de la carrocería del controlador del asiento
    Nota

    2 conectores, 1 clip. Suelte la pestaña de bloqueo roja del conector negro



36. Desmonte el asiento delantero derecho del vehículo
    Nota

    Se recomienda pedir ayuda. Tenga cuidado de no dañar otros componentes



37. Coloque la silla para acceder debajo de la parte inferior del asiento y desconecte el mazo de cables del lado izquierdo de la carrocería del controlador del asiento
    Nota

    2 conectores, 1 clip. Suelte la pestaña de bloqueo roja del conector negro



38. Desmonte el asiento delantero izquierdo del vehículo
    Nota

    Se recomienda pedir ayuda. Tenga cuidado de no dañar otros componentes



39. Suelte el conjunto del panel trasero de la consola
    Nota

    6 clips, 7 referencias. Desenganche los clips inferiores en último lugar y tire hacia atrás debido a la alineación





40. Retire el conjunto del panel trasero de la consola
    Nota

    1 conector. El bloqueo del conector de la luz está situado debajo del soporte





41. Suelte el soporte izquierdo y derecho de la consola trasera
    Nota

    2 pernos, 10 mm, 12 Nm









42. Retire la alfombrilla delantera izquierda



43. Retire la cubierta de la zona de los pies exterior izquierda
    Nota

    2 imanes, 2 referencias





44. Retire la cubierta de la zona de los pies interior izquierda
    Nota

    1 cubierta, 1 clip, 1 referencia, 1 tornillo, 8 mm, 1 Nm







45. Retire la alfombrilla lateral de la consola izquierda
    Nota

    11 clips, 2 referencias





46. Suelte el soporte inferior izquierdo de la consola central del soporte del panel de instrumentos
    Nota

    1 perno, 10 mm, 10 Nm



47. Retire la alfombrilla delantera derecha



48. Retire la cubierta de la zona de los pies derecha
    Nota

    3 imanes, 1 conector, 4 referencias





49. Retire la moqueta lateral de la consola derecha
    Nota

    11 clips, 2 referencias





50. Suelte el soporte inferior derecho de la consola central del soporte del panel de instrumentos
    Nota

    1 perno, 10 mm, 10 Nm



51. Suelte los conectores de la consola central al mazo de cables de la carrocería
    Nota

    4 conectores





52. Suelte el soporte central del soporte izquierdo y derecho de la consola
    Nota

    2 pernos, 10 mm, 12 Nm





53. Retire el conjunto de la consola
    Nota

    Levante la parte trasera, gire la parte delantera desde debajo del panel de instrumentos y hacia fuera de la puerta del pasajero delantero. Tenga cuidado de no rayar los asientos, el panel de instrumentos o el panel interior de la puerta. Solicite asistencia si es necesario







54. Retire el elevador exterior del asiento delantero izquierdo
    Nota

    2 pernos, 13 mm, 33 Nm. Deseche los pernos remachables después de quitarlos.







55. Retire las cubiertas del guarnecido del elevador interior del asiento izquierdo de la plataforma de la 1.ª fila
    Nota

    2 clips. Retire primero la cubierta interior del exterior y después la cubierta interior del interior







56. Retire las cubiertas del guarnecido del elevador interior del asiento derecho de la 1.ª fila
    Nota

    2 clips. Retire primero la cubierta interior del exterior y después la cubierta interior del interior





57. Retire el mazo de cables del asiento del elevador interior del asiento de los lados izquierdo y derecho
    Nota

    2 clips









58. Retire el elevador exterior del asiento delantero derecho
    Nota

    2 pernos, 13 mm, 33 Nm. Deseche los pernos remachables después de quitarlos.







59. Retire el conducto de climatización de la consola central
    Nota

    1 clip de fijación







60. Retire la moqueta del elevador del asiento de la plataforma de la 1.ª fila
    Nota

    1 clip de presión





61. Suelte el conducto de la plataforma de la 1.ª fila
    Nota

    2 pestañas



62. Retire la plataforma de la 1.ª fila
    Nota

    4 pernos, 13 mm, 33 Nm. Deseche los pernos una vez retirados.











63. Retire la moqueta delantera de la cabina del vehículo
    Nota

    2 clips de presión. Coloque los lados izquierdo y derecho de la moqueta de la cabina alejados de los guarnecidos del larguero delantero







64. Retire el panel del suelo delantero del vehículo
    Nota

    4 clips





65. Retire el embellecedor del parasol izquierdo
    Nota

    6 clips, 5 pestañas. Suelte los clips y deslice el embellecedor hacia la parte delantera del vehículo para soltarlo









66. Quite los pernos que sujetan el pilar A superior izquierdo a la carrocería
    Nota

    2 pernos, 10 mm, 5 Nm, 1 tornillo, T20, 2,5 Nm, 1 tuerca Nyloc, 13 mm, 5 Nm. Deseche la tuerca después de quitarla



67. Mueva el pilar A superior izquierdo para acceder al forro del techo



68. Quite el tornillo que sujeta el extremo delantero izquierdo del forro del techo a la carrocería
    Nota

    1 tornillo, T20, 2 Nm



69. Separe la junta de la puerta delantera izquierda del pilar B



70. Suelte la parte superior del pilar B inferior izquierdo del pilar B superior izquierdo
    Nota

    5 clips



71. Suelte el pilar B superior izquierdo de la carrocería
    Nota

    3 clips, 2 imanes, 1 conector







72. Desmonte el guarnecido lateral del larguero izquierdo del maletero
    Nota

    4 clips, 1 referencia





73. Desmonte el guarnecido lateral del larguero derecho del maletero
    Nota

    4 clips, 1 referencia





74. Retire el guarnecido del pilar C central izquierdo
    Nota

    1 tornillo, T20, 2 Nm; 9 clips; 5 pestañas







75. Retire las fijaciones que sujetan el guarnecido del pilar C superior izquierdo al soporte
    Nota

    3 tornillos, T20, 2 Nm, 1 perno remachable, T25, 3 Nm. Deseche el perno remachable después de quitarlo



76. Desmonte el guarnecido del pilar C superior izquierdo
    Nota

    6 clips, 1 referencia





77. Extraiga el guarnecido del umbral del maletero
    Nota

    4 clips, 2 pernos remachables, T25, 2,5 Nm. Deseche los pernos remachables después de quitarlos







78. Retire el soporte de carga de la pared trasera
    Nota

    4 clips de presión, 2 clips







79. Retire el suelo de la cubeta del maletero





80. Retire la moqueta del maletero del vehículo
    Nota

    Empezando por la parte delantera, levante la moqueta por encima de los soportes de arpón. Suéltela desde debajo del guarnecido lateral del maletero y retírela a través del portón trasero







81. Pliegue el aislante del compartimiento del motor 5s





82. Retire el guarnecido del pilar C central derecho
    Nota

    1 tornillo, T20, 2 Nm, 9 clips







83. Retire las fijaciones que sujetan el guarnecido del pilar C superior derecho al soporte
    Nota

    3 tornillos, T20, 2 Nm, 1 perno remachable, T25, 3 Nm. Deseche el perno remachable después de quitarlo



84. Desmonte el guarnecido del pilar C superior derecho
    Nota

    6 clips, 1 referencia





85. Retire la miniprotuberancia del lado derecho del maletero
    Nota

    1 clip, 3 pestañas





86. Desmonte el pilar C inferior derecho
    Nota

    1 perno remachable, T25, 2,5 Nm, 2 tornillos, T20, 2 Nm, 12 clips. Deseche el perno remachable después de quitarlo







87. Suelte la sujeción derecha del maletero de la moqueta del guarnecido lateral derecho





88. Desmonte el guarnecido lateral derecho del maletero
    Nota

    2 conectores, 4 clips de presión











89. Extraiga el soporte del guarnecido lateral derecho del maletero
    Nota

    3 pernos, T30, 2,5 Nm, 1 tornillo, T20, 2,5 Nm, 1 clip de presión





90. Desmonte el soporte de la zona del pilar C central derecho
    Nota

    2 tornillos, T20, 2,5 Nm, 4 clips de presión



91. Desmonte el refuerzo interior derecho
    Nota

    9 pernos, T40, 27 Nm



92. Desconecte el subwoofer y suelte el conector del conjunto
    Nota

    1 conector, 2 pestañas



93. Retire el conjunto del subwoofer
    Nota

    3 pernos, 10 mm, 10 Nm. Pase el conjunto alrededor de la sujeción del maletero y el mazo de cables derecho de la carrocería para extraerlo.





94. Abra las perchas traseras de los lados izquierdo y derecho
    Nota

    Empújelas hacia adentro y suéltelas para abrirlas







95. Quite los pernos que sujetan las perchas traseras izquierda y derecha a la carrocería
    Nota

    2 tornillos, T20, 2,5 Nm







96. Retire el embellecedor del parasol derecho
    Nota

    6 clips, 1 pestaña. Suelte los clips y deslice el embellecedor hacia la parte delantera del vehículo para soltarlo







97. Quite los pernos que sujetan el pilar A superior derecho a la carrocería
    Nota

    2 pernos, 10 mm, 5 Nm, 1 tornillo, T20, 2,5 Nm, 1 tuerca Nyloc, 13 mm, 5 Nm. Deseche la tuerca después de quitarla



98. Desmonte el pilar A superior derecho del vehículo
    Nota

    1 conector, 2 referencias. Gire el interior del pilar para acceder al conector. Suelte las referencias hacia arriba para sacarlas del subconjunto del panel de instrumentos







99. Quite el tornillo que sujeta el extremo delantero derecho del forro del techo a la carrocería
    Nota

    1 tornillo, T20, 2 Nm



100. Separe la junta de la puerta delantera derecha del pilar B



101. Suelte la parte superior del pilar B inferior derecho del pilar B superior derecho
     Nota

     5 clips



102. Suelte el pilar B superior derecho de la carrocería
     Nota

     4 clips, 1 imán, 1 conector





103. Suelte la parte delantera del forro del techo de la carrocería
     Nota

     11 clips







104. Desconecte el forro del techo del mazo de cables de la carrocería
     Nota

     1 conector. Suelte la pestaña de bloqueo roja



105. Suelte el forro del techo de la carrocería
     Nota

     25 clips





106. Desmonte el conjunto del forro del techo del vehículo
     Nota

     Se recomienda trabajar con ayuda. Saque el forro del techo por detrás de los reposacabezas y retírelo a través de la apertura de la puerta de ala de halcón izquierda o derecha

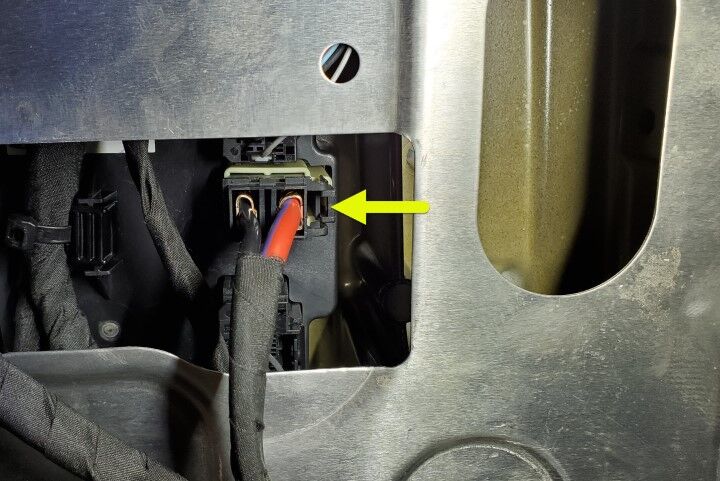

107. Retire los conectores de los controladores EM izquierdo y derecho
     Nota

     4 conectores







108. Suelte los conectores coaxiales del panel de cierre de la columna central y desconéctelos
     Nota

     1 pestaña, 1 conector





109. Quite los pernos que sujetan el panel de cierre de la columna central a la carrocería
     Nota

     8 pernos, 10 mm, 3,5 Nm. No deje que la placa de cierre cuelgue del mazo de cables



110. Suelte los clips y retire el panel de cierre de la columna central
     Nota

     5 clips









111. Retire el tope derecho del portón trasero del vehículo
     Nota

     1 tope de rebote



112. Retire el tope izquierdo del portón trasero del vehículo
     Nota

     1 tope de rebote





113. Retire el perno que sujeta la parte superior izquierda de la defensa al soporte
     Nota

     1 perno, 10 mm, 4 Nm. Levante la sección exterior donde convergen la canaleta superior y la inferior. Tenga cuidado de no retirar la cinta a doble cara. Podrá acceder al perno sin retirar completamente el guarnecido.



114. Retire el perno que sujeta la parte superior derecha de la defensa al soporte
     Nota

     1 perno, 10 mm, 4 Nm. Levante la sección exterior donde convergen la canaleta superior y la inferior. Tenga cuidado de no retirar la cinta a doble cara. Podrá acceder al perno sin retirar completamente el guarnecido.



115. Retire el clip que sujeta el adorno del guardabarros trasero derecho y el revestimiento del paso de la rueda
     Nota

     4 clips de presión, 2 pernos, 10 mm, 5 Nm





116. Suelte parcialmente el adorno del guardabarros trasero derecho de la defensa trasera
     Nota

     3 clips, 7 pestañas





117. Quite el tornillo que sujeta la defensa trasera derecha al panel lateral inferior
     Nota

     1 tornillo, T25, 1,5 Nm



118. Retire el clip que sujeta el adorno del guardabarros trasero izquierdo y el revestimiento del paso de la rueda
     Nota

     4 clips de presión





119. Suelte parcialmente el adorno del guardabarros trasero izquierdo de la defensa trasera
     Nota

     3 clips, 7 pestañas





120. Quite el tornillo que sujeta la defensa trasera izquierda al panel lateral inferior
     Nota

     1 tornillo, T25, 1,5 Nm



121. Retire las fijaciones que sujetan el difusor trasero a la defensa trasera
     Nota

     4 pernos, 10 mm, 6 Nm, 2 clips



122. Retire los pernos que fijan la faldilla inferior trasera a la carrocería
     Nota

     4 pernos, 10 mm, 3 Nm



123. Acceda a través del área de acceso del lado derecho de la defensa y desconecte el mazo de cables
     Nota

     1 conector. Suelte la pestaña de bloqueo





124. Desmonte la defensa trasera del vehículo
     Nota

     24 pestañas. Se recomienda trabajar con ayuda. Colóquela sobre una superficie protegida







125. Tire hacia atrás de la junta inferior del aplique del pilar B derecho y retire los tornillos que sujetan el aplique del pilar B derecho
     Nota

     2 pernos, T25, 3 Nm



126. Suelte el clip de retención que fija el aplique del pilar B derecho a la carrocería
     Nota

     1 clip de retención. El clip se encuentra unos 80 mm por debajo de la abertura de la lente de la cámara. Inserte la palanca de plástico por detrás de la junta del aplique derecho y gírela para soltar el clip



127. Suelte el aplique del pilar B derecho de la carrocería
     Nota

     Tire del aplique hacia abajo para soltar la pestaña superior y tire del aplique para separarlo de la carrocería. Tenga cuidado, ya que el mazo de cables de la cámara no tiene mucha holgura



128. Desenchufe los conectores de la cámara del pilar B derecho
     Nota

     2 conectores. Sostenga el aplique del pilar B derecho separado de la carrocería para acceder mejor a los conectores de la cámara. Suelte la pestaña de bloqueo



129. Retire el aplique del pilar B derecho del vehículo
     Nota

     Tire de la junta del aplique del pilar B para separarla del aplique y soltarla. Comience por la parte superior y siga avanzando







130. Retire la tapa del extremo derecho del panel de instrumentos
     Nota

     3 clips



131. Retire el guarnecido del pilar A central derecho
     Nota

     2 clips, 3 referencias. Suelte los clips del pilar A superior y del subconjunto del panel de instrumentos. Levante el guarnecido del pilar A central para sacarlo del guarnecido del pilar A inferior







132. Retire el guarnecido del pilar A inferior derecho
     Nota

     1 perno, T25, 5 Nm, 2 clips, 1 referencia







133. Suelte el mazo de cables del panel derecho del reposapiés
     Nota

     1 clip



134. Suelte el panel derecho del reposapiés
     Nota

     2 pernos, 10 mm, 5 Nm; 2 tuercas, 10 mm, 5 Nm



135. Retire el panel derecho del reposapiés
     Nota

     Pliegue la moqueta del soporte principal derecho hacia arriba. Gire el panel del reposapiés derecho para sacarlo del vehículo





136. Retire las fijaciones que sujetan el conjunto del airbag de rodilla derecho al vehículo
     Nota

     2 pernos, 10 mm, 8 Nm; 1 clip



137. Retire el conjunto del airbag de rodilla derecho del vehículo
     Nota

     2 conectores, 1 clip, 6 pestañas. Suelte las 2 pestañas de bloqueo del conector del airbag





138. Suelte del controlador derecho el conector X059 del ventilador del climatizador y el conector X058 de la carcasa del climatizador
     Nota

     1 clip, 2 conectores





139. Aparte el mazo de cables del climatizador



140. Suelte el mazo de cables derecho de la carrocería del controlador de la carrocería
     Nota

     10 conectores. Suelte los bloqueos de los conectores antes de quitarlos





141. Suelte el mazo de cables derecho de la carrocería del pilar A superior e inferior
     Nota

     6 clips, 4 conectores. Suelte los bloqueos de los conectores antes de quitarlos. Suelte el conector X941M del clip para evitar daños en la pintura. Baje el clip de fijación rápida situado detrás del soporte del panel de instrumentos













142. Suelte el mazo de cables del panel de instrumentos del mazo de cables derecho de la carrocería
     Nota

     2 clips



143. Tienda el ramal del pilar A del mazo de cables derecho de la carrocería por detrás del soporte del panel de instrumentos
     Nota

     Tienda el mazo de cables derecho de la carrocería por debajo del mazo de cables del panel de instrumentos





144. Quite el perno que sujeta la toma de tierra del pilar A del mazo de cables derecho de la carrocería a la zona de los pies
     Nota

     1 perno, 10 mm, 9 Nm





145. Suelte el mazo de cables derecho de la carrocería de la base de pedales y del ordenador del vehículo
     Nota

     11 conectores, 2 clips. Suelte los bloqueos de los conectores antes de quitarlos









146. Suelte el mazo de cables derecho de la carrocería del pilar B
     Nota

     3 conectores, 7 clips. No presione la pestaña roja. Tire de la pestaña roja para soltar el bloqueo. Tire de nuevo para soltar el conector. Deslice las dos pestañas de bloqueo naranjas simultáneamente hacia la parte posterior del conector para soltarlo







147. Suelte el mazo de cables derecho de la columna central
     Nota

     1 perno, 10 mm, 9 Nm, 13 conectores, 9 clips. Suelte los bloqueos de los conectores antes de quitarlos











148. Tienda el mazo de cables derecho de la carrocería por debajo del mazo de cables superior de la puerta de ala de halcón y del airbag de cortina
     Nota

     Pase los conectores del aplique del pilar B a través de la carrocería





149. Suelte el mazo de cables derecho de la carrocería del panel de la carrocería de la 1.ª fila
     Nota

     1 perno, 10 mm, 9 Nm, 3 conectores, 3 clips. Suelte los bloqueos de los conectores antes de quitarlos





150. Suelte el mazo de cables derecho de la carrocería del panel de la carrocería de la 2.ª fila
     Nota

     4 conectores, 1 clip. Suelte el soporte para facilitar el acceso. Suelte los bloqueos de los conectores antes de quitarlos







151. Suelte el mazo de cables derecho de la carrocería del del panel de la carrocería de la 3.ª fila
     Nota

     1 conector, 5 clips. No presione la pestaña roja. Tire de la pestaña roja para soltar el bloqueo. Tire de nuevo para soltar el conector







152. Suelte del pilar C el mazo de cables derecho de la carrocería
     Nota

     1 perno, 10 mm, 9 Nm, 9 conectores, 7 clips, 1 soporte. Suelte los bloqueos de los conectores antes de quitarlos. Deje los conectores y el HVIL en el soporte







153. Suelte el mazo de cables derecho de la carrocería de la parte inferior trasera de la carrocería
     Nota

     1 conector, 2 clips, 2 referencias. Suelte la pestaña de bloqueo





154. Retire el mazo de cables derecho de la carrocería
     Nota

     1 clip, 1 pasacables. Suelte el pasacables del maletero delantero y pase el mazo de cables por el orificio. Tienda el mazo de cables por debajo del asiento 40. Tienda cada ramal individualmente por espacios reducidos para evitar daños











155. Coloque el mazo de cables derecho de la carrocería
     Nota

     1 clip, 1 pasacables. Tienda el mazo de cables por debajo del asiento 40. Pase el mazo de cables por el orificio del maletero delantero y, a continuación, fije el pasacables. Tienda cada ramal individualmente por espacios reducidos para evitar daños













156. Fije el mazo de cables derecho de la carrocería en la parte inferior trasera de la carrocería
     Nota

     1 conector, 2 clips, 2 referencias. Acople la pestaña de bloqueo





157. Fije al pilar C el mazo de cables derecho de la carrocería
     Nota

     1 perno, 10 mm, 9 Nm, 9 conectores, 7 clips, 1 soporte. Cierre los bloqueos de los conectores







158. Fije el mazo de cables derecho de la carrocería en el panel de la carrocería de la 3.ª fila
     Nota

     1 conector, 5 clips. Acople la pestaña de bloqueo







159. Fije el mazo de cables derecho de la carrocería en el panel de la carrocería de la 2.ª fila
     Nota

     4 conectores, 1 clip. Cierre los bloqueos de los conectores. Fije las carcasas de los conectores al soporte







160. Fije el mazo de cables derecho de la carrocería al panel de la carrocería de la 1.ª fila
     Nota

     1 perno, 10 mm, 9 Nm, 3 conectores, 3 clips. Cierre los bloqueos de los conectores





161. Tienda el mazo de cables derecho de la carrocería por debajo del mazo de cables superior de la puerta de ala de halcón y del airbag de cortina
     Nota

     Pase los conectores del aplique del pilar B a través de la carrocería





162. Fije el mazo de cables derecho de la carrocería en la columna central
     Nota

     1 perno, 10 mm, 9 Nm, 13 conectores, 9 clips. Cierre los bloqueos de los conectores











163. Fije al pilar B el mazo de cables derecho de la carrocería
     Nota

     3 conectores, 7 clips. Acople la pestaña de bloqueo. Compruebe que los conectores estén bien insertados y asegurados







164. Conecte el mazo de cables derecho de la carrocería a la base de pedales y al ordenador del vehículo
     Nota

     11 conectores, 2 clips. Cierre los bloqueos de los conectores









165. Instale el perno que sujeta la conexión a masa del pilar A del mazo de cables derecho de la carrocería a la zona para los pies
     Nota

     1 perno, 10 mm, 9 Nm





166. Tienda el ramal del pilar A del mazo de cables derecho de la carrocería por detrás del soporte del panel de instrumentos
     Nota

     Tienda el mazo de cables derecho de la carrocería por debajo del mazo de cables del panel de instrumentos. Tienda cada ramal individualmente por espacios reducidos para evitar daños





167. Fije el mazo de cables del panel de instrumentos al mazo de cables derecho de la carrocería
     Nota

     2 clips



168. Fije el mazo de cables derecho de la carrocería al pilar A superior e inferior
     Nota

     6 clips, 4 conectores. Cierre los bloqueos de los conectores. Baje el clip de fijación rápida situado detrás del soporte del panel de instrumentos













169. Fije el mazo de cables derecho de la carrocería al controlador de la carrocería
     Nota

     10 conectores. Cierre los bloqueos de seguridad





170. Fije al controlador derecho el conector X059 del ventilador del climatizador y el conector X058 de la carcasa del climatizador
     Nota

     1 clip, 2 conectores





171. Instale el conjunto del airbag de rodilla derecho en el vehículo
     Nota

     2 conectores, 6 pestañas, 1 clip. Enganche las pestañas antes de que se asienten completamente. Tenga cuidado de no dañar el conector/mazo de cables. Sujete el airbag de rodilla mientras conecta el conector







172. Coloque las fijaciones que sujetan el conjunto del airbag de rodilla derecho al vehículo
     Nota

     2 pernos, 10 mm, 8 Nm; 1 clip



173. Coloque el panel derecho del reposapiés
     Nota

     Gire el panel del reposapiés derecho para instalarlo en el vehículo. Pliegue la moqueta del soporte principal derecho hacia abajo





174. Instale el panel derecho del reposapiés
     Nota

     2 pernos, 10 mm, 5 Nm; 2 tuercas, 10 mm, 5 Nm



175. Fije el mazo de cables al panel derecho del reposapiés
     Nota

     1 clip



176. Monte el guarnecido del pilar A inferior derecho
     Nota

     1 perno, T25, 5 Nm, 2 clips, 1 referencia





177. Coloque el guarnecido del pilar A central derecho
     Nota

     2 clips, 3 referencias. Compruebe que el burlete esté bien colocado







178. Coloque la tapa del extremo derecho del panel de instrumentos
     Nota

     3 clips



179. Instale la junta en el aplique del pilar B derecho
     Nota

     Utilice grasa de emulsión P-80 para facilitar la instalación de la junta







180. Enchufe los conectores de la cámara del pilar B derecho
     Nota

     2 conectores. Sostenga el aplique derecho separado de la carrocería para acceder mejor a los conectores de la cámara. Fije la pestaña de bloqueo



181. Instale el aplique del pilar B derecho en el vehículo
     Nota

     1 clip. Asegúrese de colocar la parte superior del aplique detrás de la junta superior. Inserte primero la pestaña superior, empújela hacia arriba y coloque el clip inferior



182. Tire hacia atrás de la junta inferior del aplique del pilar B derecho y coloque los tornillos que sujetan el aplique del pilar B inferior derecho a la carrocería
     Nota

     2 pernos, T25, 3 Nm



183. Fije la parte inferior de la junta del aplique del pilar B derecho
     Nota

     3 pestañas de retención, 1 pestaña a cada lado de la junta inferior, 1 pestaña en la parte inferior para fijar la junta al aplique



184. Inspeccione la junta del aplique del pilar B superior derecho para asegurarse de que está completamente asentada
     Nota

     Ajuste la junta si es necesario



185. Coloque la parte triangular superior de la junta del aplique del pilar B derecho en su posición con respecto a la carrocería



186. Instale la defensa trasera en el vehículo
     Nota

     24 pestañas. Se recomienda trabajar con ayuda









187. Conecte el mazo de cables de la defensa trasera
     Nota

     1 conector. Acople la pestaña de bloqueo. Acceda a través del orificio de acceso situado en el lado derecho inferior de la defensa trasera





188. Instale los pernos traseros inferiores del difusor en la carrocería
     Nota

     4 pernos, 10 mm, 3 Nm



189. Aplique Loctite 222 a las fijaciones y fije la faldilla inferior trasera en la defensa trasera
     Nota

     4 pernos, 10 mm, 6 Nm, 2 clips



190. Instale el tornillo que sujeta la defensa trasera derecha al panel lateral inferior
     Nota

     1 tornillo, T25, 1,5 Nm



191. Instale el adorno del guardabarros trasero derecho en la defensa trasera
     Nota

     3 clips, 7 pestañas





192. Instale el clip que sujeta el adorno del guardabarros trasero derecho y el revestimiento del paso de rueda
     Nota

     4 clips de presión, 2 pernos, 10 mm, 5 Nm





193. Instale el tornillo que sujeta la defensa trasera izquierda al panel lateral inferior
     Nota

     1 tornillo, T25, 1,5 Nm



194. Instale el adorno del guardabarros trasero izquierdo en la defensa trasera
     Nota

     3 clips, 7 pestañas





195. Instale el clip que sujeta el adorno del guardabarros trasero izquierdo y el revestimiento del paso de la rueda
     Nota

     4 clips de presión, 2 pernos, 10 mm, 5 Nm





196. Coloque el perno que sujeta la parte superior derecha de la defensa al soporte
     Nota

     1 perno, 10 mm, 4 Nm



197. Coloque el perno que sujeta la parte superior izquierda de la defensa al soporte
     Nota

     1 perno, 10 mm, 4 Nm



198. Instale los lados izquierdo y derecho de la canaleta de la defensa trasera
     Nota

     Compruebe que el guarnecido está alineado con la defensa trasera y la carrocería







199. Instale el tope derecho del portón trasero en el vehículo
     Nota

     1 tope de rebote



200. Instale el tope izquierdo del portón trasero en el vehículo.
     Nota

     1 tope de rebote





201. Coloque el panel de cierre de la columna central y fije los clips delanteros
     Nota

     2 clips





202. Coloque los pernos que sujetan el panel de cierre de la columna central a la carrocería
     Nota

     8 pernos, 10 mm, 3,5 Nm



203. Fije los mazos de cables al panel de cierre de la columna central
     Nota

     3 clips



204. Enchufe el conector coaxial y fíjelo al panel de cierre de la columna central
     Nota

     1 pestaña, 1 conector





205. Instale los conectores de los controladores EM izquierdo y derecho
     Nota

     4 conectores







206. Coloque el conjunto del forro del techo en el vehículo para su instalación
     Nota

     Se recomienda trabajar con ayuda. Instálelo a través de la abertura de la puerta de ala de halcón izquierda o derecha. Insértelo por detrás de los reposacabezas y colóquelo



207. Enganche la parte trasera del forro del techo a la carrocería
     Nota

     25 clips. No enganche la parte delantera para poder realizar la conexión del forro del techo





208. Conecte el forro del techo al mazo de cables de la carrocería
     Nota

     1 conector. Acople la pestaña de bloqueo roja



209. Enganche la parte delantera del forro del techo a la carrocería
     Nota

     11 clips







210. Coloque el tornillo que sujeta el extremo delantero derecho del forro del techo a la carrocería
     Nota

     1 tornillo, T20, 2 Nm



211. Instale el pilar B superior derecho en la carrocería
     Nota

     4 clips, 1 imán, 1 conector. Sustituya los clips si están dañados





212. Fije la parte superior del pilar B inferior derecho al pilar B superior derecho
     Nota

     5 clips



213. Inserte la junta de la puerta delantera derecha completamente a lo largo de los guarnecidos del pilar B derecho



214. Instale el pilar A superior derecho en el vehículo
     Nota

     1 conector, 2 referencias. Conecte el mazo de cables del pilar A superior derecho. Alinee las referencias con el subconjunto del panel de instrumentos. Gire el panel del pilar A superior para colocarlo en su posición







215. Coloque los pernos que sujetan el pilar A superior derecho a la carrocería
     Nota

     2 pernos, 10 mm, 5 Nm, 1 tornillo, T20, 2,5 Nm, 1 tuerca Nyloc, 13 mm, 5 Nm. Coloque una tuerca nueva



216. Instale el embellecedor del parasol derecho
     Nota

     6 clips, 1 pestaña. Inserte la pestaña y deslice el embellecedor hacia la parte trasera del vehículo; enganche los clips



217. Coloque los tornillos que sujetan las perchas traseras izquierda y derecha a la carrocería
     Nota

     2 tornillos, T20, 2,5 Nm







218. Cierre las perchas traseras de los izquierdo y derecho







219. Instale el conjunto del subwoofer
     Nota

     3 pernos, 10 mm, 10 Nm. Pase el conjunto alrededor de la sujeción del maletero y el mazo de cables derecho de la carrocería para colocarlo



220. Conecte el subwoofer y fije el conector al conjunto
     Nota

     1 conector, 2 pestañas



221. Instale el refuerzo interior derecho
     Nota

     9 pernos, T40, 27 Nm



222. Instale el soporte de la zona del pilar C central derecho
     Nota

     2 tornillos, T20, 2,5 Nm, 4 clips de presión



223. Instale el soporte del guarnecido lateral derecho del maletero
     Nota

     3 pernos, T30, 2,5 Nm, 1 tornillo, T20, 2,5 Nm, 1 clip de presión



224. Instale el guarnecido lateral derecho del maletero
     Nota

     2 conectores, 4 clips de presión











225. Introduzca la sujeción derecha del maletero en la moqueta del guarnecido lateral derecho del maletero





226. Instale el guarnecido del pilar C inferior derecho
     Nota

     1 perno remachable, T25, 2,5 Nm, 2 tornillos, T20, 2 Nm, 12 clips. Coloque un perno remachable nuevo







227. Instale la miniprotuberancia del lado derecho del maletero
     Nota

     1 clip, 3 pestañas





228. Instale el guarnecido del pilar C superior derecho
     Nota

     6 clips, 1 referencia





229. Instale las fijaciones que sujetan el guarnecido del pilar C superior derecho al soporte
     Nota

     3 tornillos, T20, 2 Nm, 1 perno remachable, T25, 3 Nm. Coloque un perno remachable nuevo



230. Instale el guarnecido del pilar C central derecho
     Nota

     1 tornillo, T20, 2 Nm, 9 clips





231. Despliegue el aislante del compartimiento del motor 5s





232. Instale la moqueta del maletero en el vehículo
     Nota

     Coloque primero el borde trasero y, a continuación, coloque la moqueta sobre los soportes de arpón e introdúzcala debajo del guarnecido lateral del maletero





233. Instale el suelo de la cubeta del maletero





234. Instale el soporte del suelo de carga de la pared trasera
     Nota

     4 clips de presión, 2 clips







235. Instale el guarnecido del larguero del maletero trasero
     Nota

     4 clips, 2 pernos remachables, T25, 2,5 Nm. Asegúrese de colocar correctamente la junta del portón trasero. Coloque pernos remachables nuevos









236. Instale el guarnecido del pilar C superior izquierdo
     Nota

     6 clips, 1 referencia





237. Instale las fijaciones que sujetan el guarnecido del pilar C superior izquierdo al soporte
     Nota

     3 tornillos, T20, 2 Nm, 1 perno remachable, T25, 2 Nm. Coloque un perno remachable nuevo



238. Instale el guarnecido del pilar C central izquierdo
     Nota

     9 clips, 5 pestañas, 1 tornillo, T20, 2 Nm







239. Instale el guarnecido lateral del larguero derecho del maletero
     Nota

     4 clips, 1 referencia





240. Instale el guarnecido lateral del larguero izquierdo del maletero
     Nota

     4 clips, 1 referencia





241. Coloque el tornillo que sujeta el extremo delantero izquierdo del forro del techo a la carrocería
     Nota

     1 tornillo, T20, 2 Nm



242. Instale el pilar B superior izquierdo en la carrocería
     Nota

     4 clips, 1 imán, 1 conector. Sustituya los clips si están dañados



243. Fije la parte superior del pilar B inferior izquierdo al pilar B superior izquierdo
     Nota

     5 clips. Cambie los clips si están dañados



244. Inserte la junta de la puerta delantera izquierda completamente a lo largo de los guarnecidos del pilar B izquierdo



245. Coloque el pilar A superior izquierdo para su instalación



246. Coloque los pernos que sujetan el pilar A superior izquierdo a la carrocería
     Nota

     2 pernos, 10 mm, 5 Nm, 1 tornillo, T20, 2,5 Nm, 1 tuerca Nyloc, 13 mm, 5 Nm. Coloque una tuerca nueva



247. Instale el embellecedor del parasol izquierdo
     Nota

     6 clips, 5 pestañas. Inserte las pestañas y deslice el embellecedor hacia la parte trasera del vehículo; enganche los clips





248. Instale el panel del suelo delantero en el vehículo
     Nota

     4 clips





249. Instale la moqueta de la cabina delantera en el vehículo
     Nota

     2 clips de presión. Coloque los lados izquierdo y derecho de la moqueta de la cabina detrás de los guarnecidos del larguero delantero





250. Instale la plataforma de la 1.ª fila
     Nota

     4 pernos, 13 mm, 33 Nm. Coloque pernos remachables nuevos.











251. Fije el conducto en la plataforma de la 1.ª fila
     Nota

     2 pestañas



252. Instale la moqueta del elevador del asiento de la plataforma de la 1.ª fila
     Nota

     1 clip de presión



253. Instale el conducto de climatización de la consola central
     Nota

     1 clip de fijación. Deslice el conducto hacia el interior del conjunto de climatización y asegúrese de que está completamente asentado







254. Fije el mazo de cables del asiento en el elevador interior del asiento de los lados izquierdo y derecho
     Nota

     2 clips









255. Instale las cubiertas del guarnecido del elevador interior del asiento derecho de la plataforma de la 1.ª fila
     Nota

     2 clips. Instale primero la cubierta interior del interior y después la cubierta exterior del interior. Pase el mazo de cables del asiento a través de la cubierta exterior del interior







256. Instale las cubiertas del guarnecido del elevador interior del asiento izquierdo de la plataforma de la 1.ª fila
     Nota

     2 clips. Instale primero la cubierta interior del interior y después la cubierta exterior del interior. Pase el mazo de cables del asiento a través de la cubierta exterior del interior







257. Instale el conjunto de la consola
     Nota

     3 referencias. Inserte con cuidado la parte delantera del conjunto por debajo y dentro del soporte del panel de instrumentos y baje la parte trasera hasta su lugar. Alinee las referencias con el soporte del panel de instrumentos y engánchelas hacia delante. Se recomienda solicitar ayuda en caso necesario









258. Fije el soporte inferior izquierdo de la consola central al soporte del panel de instrumentos
     Nota

     1 perno, 10 mm, 10 Nm



259. Fije el soporte inferior derecho de la consola central al soporte del panel de instrumentos
     Nota

     1 perno, 10 mm, 10 Nm



260. Fije los conectores de la consola central al mazo de cables de la carrocería
     Nota

     4 conectores. Asegúrese de que todos los conectores estén bloqueados



261. Fije el soporte central del soporte izquierdo y derecho de la consola
     Nota

     2 pernos, 10 mm, 12 Nm





262. Coloque la moqueta lateral de la consola derecha
     Nota

     11 clips, 2 referencias





263. Instale la cubierta de la zona de los pies derecha
     Nota

     3 imanes, 4 referencias, 1 conector





264. Instale la alfombrilla delantera derecha



265. Instale la moqueta lateral de la consola izquierda
     Nota

     11 clips, 2 referencias





266. Instale la cubierta de la zona de los pies interior izquierda
     Nota

     1 cubierta, 1 clip, 1 referencia, 1 tornillo, 8 mm, 1 Nm. Alinee las referencias y la salida de aire de la zona para los pies antes de colocar el tornillo









267. Instale la cubierta de la zona de los pies exterior izquierda
     Nota

     2 imanes, 2 referencias





268. Instale la alfombrilla delantera izquierda



269. Fije el soporte izquierdo y derecho de la consola trasera
     Nota

     2 pernos, 10 mm, 12 Nm





270. Instale el conjunto del panel trasero de la consola
     Nota

     1 conector





271. Fije el conjunto del panel trasero de la consola
     Nota

     6 clips, 7 referencias. Enganche primero los clips inferiores debido a la alineación hacia delante





272. Instale el elevador exterior del asiento delantero izquierdo
     Nota

     2 pernos, 13 mm, 33 Nm. Coloque pernos remachables nuevos.







273. Instale el asiento delantero izquierdo en el vehículo
     Nota

     Se recomienda pedir ayuda. Tenga cuidado de no dañar los componentes cercanos al elevar el asiento para instalarlo en el vehículo



274. Coloque la silla para acceder debajo de la parte inferior del asiento y conecte el mazo de cables del lado izquierdo de la carrocería al controlador del asiento
     Nota

     2 conectores, 1 clip. Acople la pestaña de bloqueo roja en el conector negro. Se recomienda trabajar con ayuda



275. Coloque el asiento delantero izquierdo en posición vertical para la instalación de los pernos
     Nota

     Se recomienda pedir ayuda



276. Instale el elevador exterior del asiento delantero derecho
     Nota

     2 pernos, 13 mm, 33 Nm. Coloque pernos remachables nuevos.







277. Instale el asiento delantero derecho en el vehículo
     Nota

     Se recomienda pedir ayuda. Tenga cuidado de no dañar los componentes cercanos al elevar el asiento para instalarlo en el vehículo



278. Coloque la silla para acceder debajo de la parte inferior del asiento y conecte el mazo de cables del lado derecho de la carrocería al controlador del asiento
     Nota

     2 conectores, 1 clip. Acople la pestaña de bloqueo roja en el conector negro. Se recomienda trabajar con ayuda



279. Coloque el asiento delantero derecho en posición vertical para la instalación de los pernos
     Nota

     Se recomienda pedir ayuda



280. Instale el soporte del suelo del asiento de banco derecho



281. Instale el panel de la moqueta trasera del suelo de la 2.ª fila
     Nota

     2 clips. Deslice el panel hacia abajo por detrás de los asientos. Baje la parte delantera del panel para enganchar los clips









282. Instale el panel de la moqueta central del suelo de la 2.ª fila
     Nota

     5 clips. Sustituya los clips si están dañados. Instale la parte trasera del panel en su posición y fije los clips después







283. Instale el conjunto del larguero trasero izquierdo
     Nota

     8 clips, 1 referencia





284. Instale el conjunto del larguero trasero derecho
     Nota

     8 clips, 1 referencia





285. Instale la tapa de separación del maletero



286. Instale el suelo del maletero



287. Instale el suelo de carga trasero del maletero



288. Cierre el portón trasero
289. Despliegue el conjunto del asiento 60



290. Despliegue el conjunto del asiento 40



291. Quite la cinta de protección del pilar C inferior derecho y de las guías



292. Conecte el circuito de primeros auxilios y el conector de la batería de baja tensión
     Nota

     2 conectores. Fije primero el FRL. Coloque la conexión de la batería de baja tensión y empuje el bloqueo del conector negro hacia dentro para fijarlo. Acople la pestaña de bloqueo superior cuando esté completamente asentada





293. Coloque el faldón trasero del vano del motor
     Nota

     11 clips, 2 referencias





294. Cierre el capó
295. Calibre la puerta de ala de halcón derecha
     Nota

     Mantenga el botón superior del pilar B pulsado para calibrarla manualmente



296. Desplace el asiento delantero derecho hacia delante
297. Fije el cinturón de seguridad delantero derecho
     Nota

     Preste atención, ya que debe oír un clic durante la instalación; tire de él para comprobar si está bien sujeto





298. Coloque los pernos que fijan las guías traseras del asiento delantero derecho al vehículo
     Nota

     2 pernos remachables, T45P, 34 Nm. Coloque pernos nuevos



299. Mueva el asiento delantero derecho hacia atrás
300. Coloque los pernos que fijan las guías delanteras del asiento delantero derecho al vehículo
     Nota

     2 pernos remachables, T45P, 34 Nm. Coloque pernos nuevos



301. Mueva el asiento delantero derecho a la posición original
302. Instale el panel del guarnecido del larguero de la puerta delantera derecha
     Nota

     8 clips, 3 referencias





303. Cierre la puerta delantera derecha
304. Calibre la puerta de ala de halcón izquierda
     Nota

     Mantenga el botón superior del pilar B pulsado para calibrarla manualmente



305. Mueva el asiento delantero izquierdo hacia delante
306. Fije el cinturón de seguridad delantero izquierdo
     Nota

     Preste atención, ya que debe oír un clic durante la instalación; tire de él para comprobar si está bien sujeto





307. Coloque los pernos que fijan las guías traseras del asiento delantero izquierdo al vehículo
     Nota

     2 pernos remachables, T45P, 34 Nm. Coloque pernos nuevos



308. Mueva el asiento delantero izquierdo hacia atrás
309. Coloque los pernos que fijan las guías delanteras del asiento delantero izquierdo al vehículo
     Nota

     2 pernos remachables, T45P, 34 Nm. Coloque pernos nuevos



310. Mueva el asiento delantero izquierdo a la posición original
311. Instale el panel del guarnecido del larguero de la puerta delantera izquierda
     Nota

     8 clips, 3 referencias





312. Pise el pedal del freno para activar los circuitos de conducción
313. Quite la suspensión neumática del modo gato
     Nota

     En la pantalla central > Controles > Servicio > "Modo Gato"



314. Ajuste la altura de conducción de la suspensión neumática en "Estándar"
     Nota

     En la pantalla central > Suspensión > "Estándar"



315. Borre la calibración del DAS
     Nota

     En la pantalla central > Controles > Servicio > Calibración de la cámara. Seleccione Borrar calibración. Compruebe que la calibración se borró correctamente. Espere hasta que el mensaje desaparezca automáticamente para continuar







316. Suba las ventanillas delanteras izquierda y derecha
317. Cierre la puerta delantera izquierda
318. El cliente deberá conducir el vehículo para completar el procedimiento de calibración. Durante este tiempo, las funciones DAS no estarán disponibles
     Nota

     No se registra ninguna hora, ya que el cliente la completará
