패널 - 도어 트림 - 전면 - LH(2025+)(탈거 및 교체)

교정 코드 추후 결정 FRT 0.24 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

Informational PurposesAn informational icon, calling your attention
참고
이 절차는 2025년형 이상 Model S/ 전용 작업을 설명합니다.

탈거

  1. LH 전면 도어 트림 장식을 탈거합니다. 참조 항목: 장식 트림 - 전면 도어 - LH(2025+)(탈거 및 교체).
  2. LH 전면 도어 트림 리플렉터를 탈거합니다. 참조 항목: 리플렉터 - 도어 트림 - 전면 - LH(탈거 및 교체).
  3. LH 전면 도어 암레스트 서비스 커버를 탈거합니다. 참조 항목: 커버 - 차량 정비 - 암레스트 - 전면 도어- LH(탈거 및 교체)

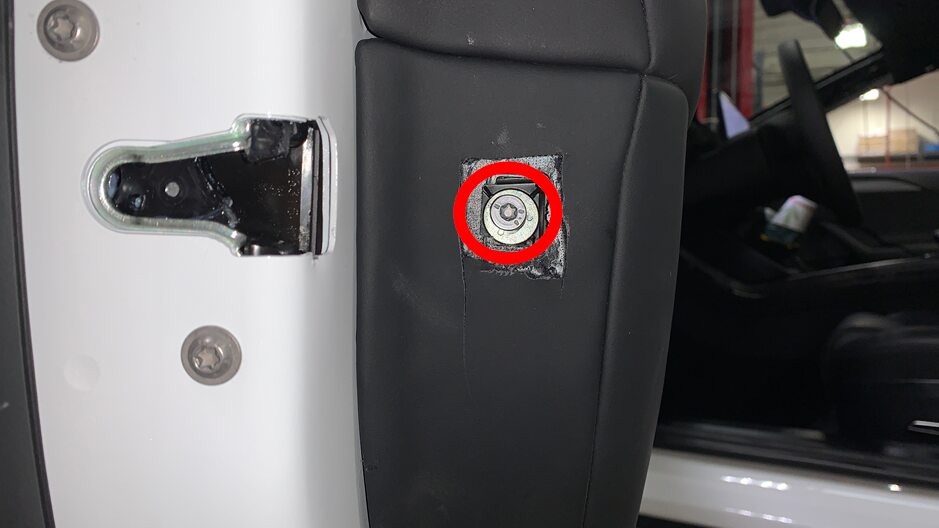

  4. LH 전면 도어 트림 패널을 도어 어셈블리에 고정하는 볼트(3개)를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • T30 소켓
  5. LH 전면 도어 트림 패널을 도어 어셈블리에 고정하는 클립(7개)을 조심스럽게 들어올려 풀고, 핸들 케이블을 분리하고 전기 커넥터를 연결 해제한 다음, 도어 패널을 한쪽으로 치워둡니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립이 손상된 경우 교체합니다.
  6. LH 전면 도어 어셈블리에서 남은 클립 리테이너를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    리테이너의 수는 제거할 때마다 달라집니다.

장착

  1. LH 전면 도어 트림 패널을 도어 어셈블리에 배치하고 핸들 케이블을 고정하고 전기 커넥터를 연결하고 커넥터 잠금 장치를 체결한 다음 패널을 어셈블리에 고정하는 클립(7개)을 조입니다.
  2. LH 전면 도어 트림 패널을 도어 어셈블리에 고정하는 볼트(3개)를 장착합니다.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • T30 소켓
  3. LH 전면 도어 암레스트 서비스 커버를 장착합니다. 참조 항목: 커버 - 차량 정비 - 암레스트 - 전면 도어- LH(탈거 및 교체)
  4. LH 전면 도어 트림 리플렉터를 장착합니다. 참조 항목: 리플렉터 - 도어 트림 - 전면 - LH(탈거 및 교체).
  5. LH 전면 도어 트림 장식을 장착합니다. 참조 항목: 장식 트림 - 전면 도어 - LH(2025+)(탈거 및 교체).
  6. 정비 모드 또는 Toolbox를 사용하여 다음 루틴을 수행합니다(참조 항목: 0005 - 정비 모드): TEST-SELF_VCLEFT_RGBvia Toolbox: (link)
  7. 펌웨어를 다시 설치합니다. 참조 항목: 펌웨어 재설치 - 터치스크린.
  8. 펌웨어를 업데이트합니다. 참조 항목: 펌웨어 업데이트.
  9. 해당되는 경우 정비 모드를 종료하거나 노트북을 연결 해제합니다(참조 항목: 0005 - 정비 모드).
  10. LH 전면 도어를 닫습니다.
  11. IP 장식에 대한 LH 전면 도어 장식의 틈새 맞춤을 확인합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    현재 규격은 CVIS를 참조하십시오.
  12. LH 전면 도어를 열고 LH 전면 창문을 올리고 LH 전면 도어를 닫습니다.
