트림 - C필러 - 중간 - RH(2025+)(탈거 및 교체)

교정 코드 신규 FRT 0.18 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

  • 2025-06-13: 새로운 절차가 공개되었습니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
이 절차는 초안입니다. 따라서 검증은 되었지만 경고 및 주의 사항이 누락되었을 수 있습니다. 고전압 시스템 및 구성 요소에서 또는 그 근처에서 작업하는 경우에는 안전 요구 사항을 준수하고 최고 수준의 주의를 기울여야 합니다.
Informational PurposesAn informational icon, calling your attention
참고
이 절차는 2025년형 이상 Model S/ 전용 작업을 설명합니다.

탈거

  1. LH 및 RH 볼스터 트림을 탈거합니다. 참조 항목: 볼스터 - 외측 - 시트 - 2열 - LH(탈거 및 교체).
  2. 2열 하단 시트 쿠션을 탈거합니다. 참조 항목: 시트 쿠션 - 하단 - 2열(탈거 및 교체).
  3. RH 2열 시트를 아래 위치로 접습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    시트 쿠션이 없으면 필요에 따라 시트를 보호하십시오.
  4. 하단 C필러 트림 내부에서 NVH 폼 백을 탈거합니다.

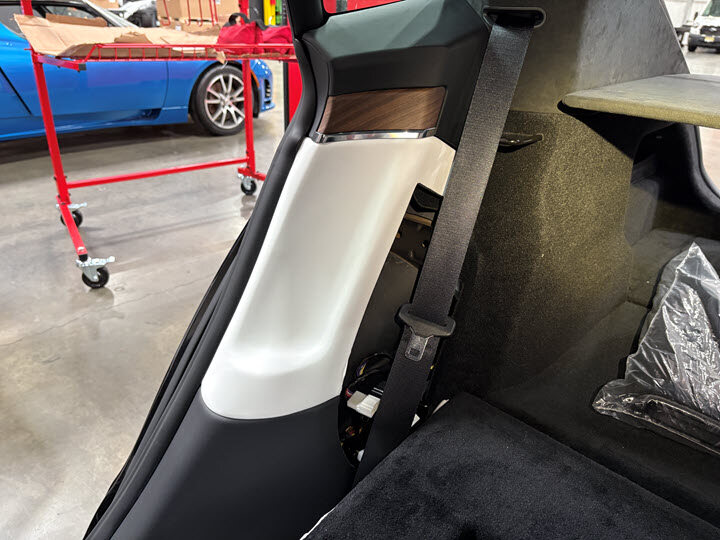

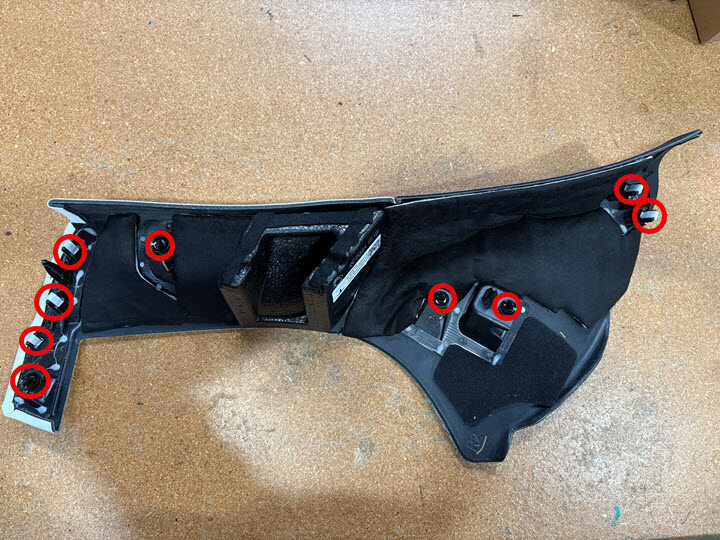

  5. 프라이 툴을 사용하여 RH 하단 C필러 트림을 C필러에 고정하는 클립(9개)을 조심스럽게 푼 다음 차량에서 트림을 탈거합니다.

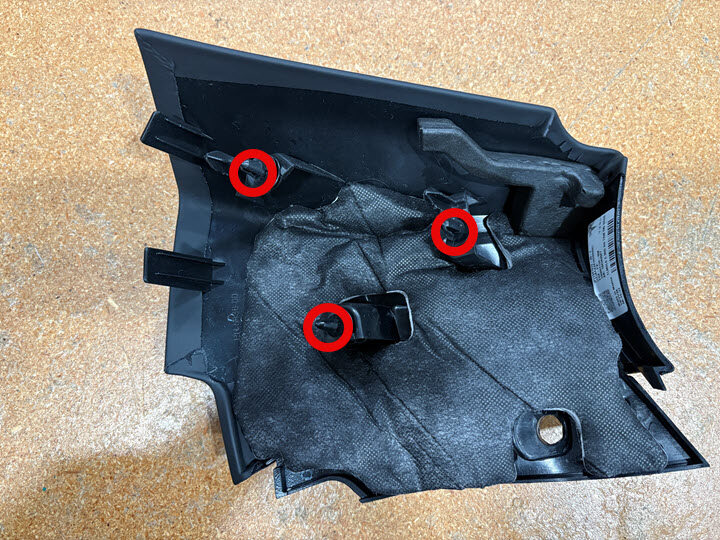

  6. RH 중앙 C필러 트림을 C필러에 고정하는 클립(3개)을 푼 다음 차량에서 트림을 탈거합니다.

장착

  1. RH 중간 C필러 트림을 LH C필러에 배치한 다음 트림을 차량에 고정하는 클립(3개)을 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    손상된 클립을 교체합니다.
  2. RH 하단 C필러 트림을 C필러에 배치한 다음 트림을 차량에 고정하는 클립(9개)을 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    트림 위로 씰을 당깁니다.
  3. 하단 C필러 트림 내부에 NVH 폼 백을 장착합니다.
  4. RH 2열 시트를 위쪽 위치로 접습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    시트 쿠션 보호대를 제거합니다.
  5. 2열 하단 시트 쿠션을 장착합니다. 참조 항목: 시트 쿠션 - 하단 - 2열(탈거 및 교체).
  6. LH 및 RH 볼스터 트림을 장착합니다. 참조 항목: 볼스터 - 외측 - 시트 - 2열 - LH(탈거 및 교체).
