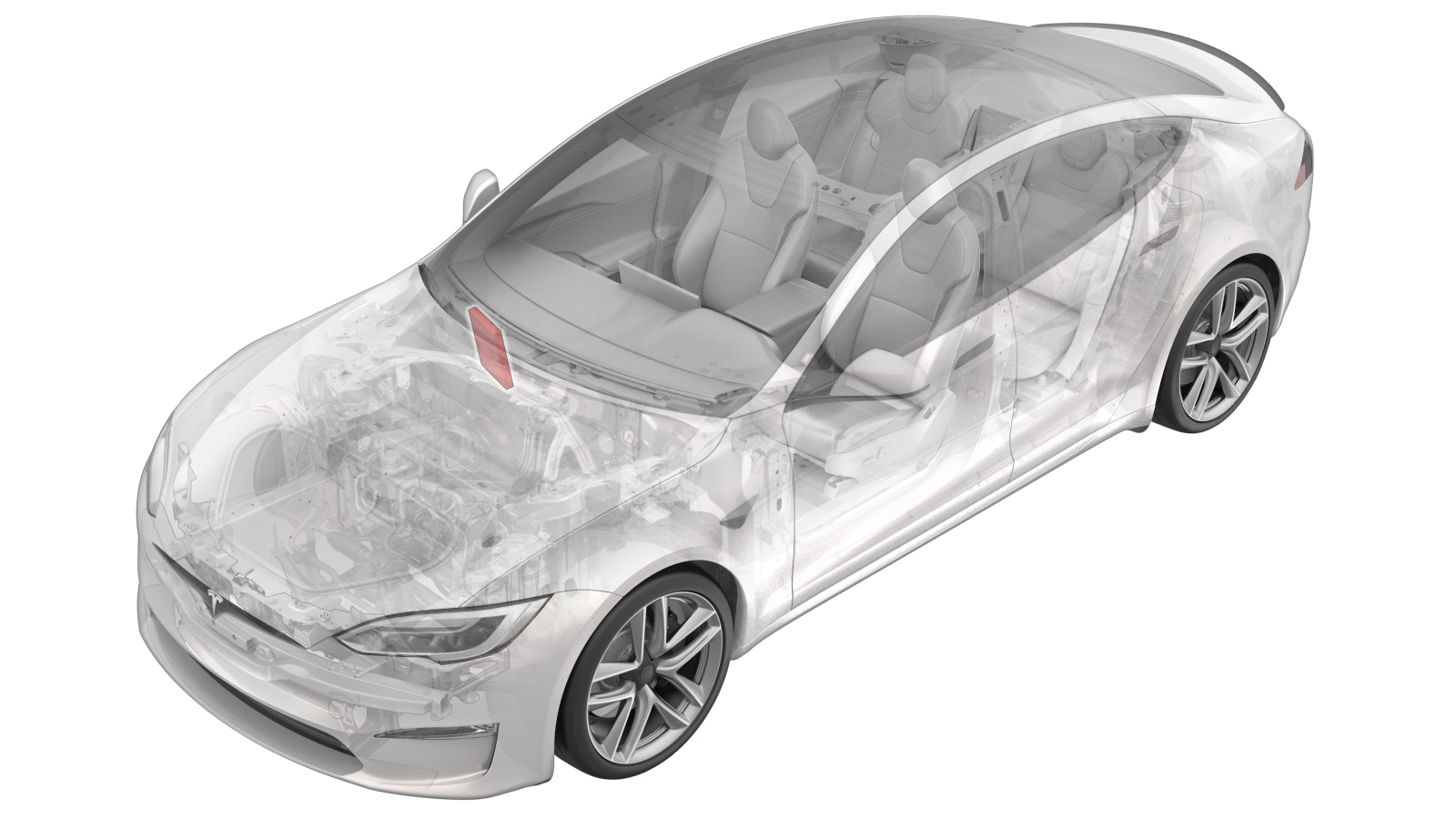

필터 - 실내(탈거 및 교체)

교정 코드 18100102 0.12 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.

탈거

  1. RH 전면 도어를 열고 RH 전면 창문을 내립니다.
  2. RH 전면 시트를 뒤쪽으로 이동합니다.
  3. RH 발밑 공간 커버를 차량에 고정하는 자석을 분리한 후, 커버에서 전기 하네스를 연결 해제합니다.

  4. 실내 필터 도어 잠금 장치를 해제한 다음 차량에서 도어를 분리합니다.

  5. 필터에 인쇄된 공기 흐름 방향을 확인한 다음 실내 필터를 탈거합니다.

장착

  1. 올바른 공기 흐름 방향에 주의하면서 실내 필터를 장착합니다.
  2. 실내 필터 도어를 차량에 배치한 다음 도어를 차량에 고정하는 잠금 장치를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 장치가 완전히 체결되었고 도어가 닫혔는지 확인하십시오.
  3. RH 발밑 공간 커버를 차량에 배치하고 전기 하네스를 스피커에 연결한 다음 커버를 차량에 고정하는 자석을 장착합니다.
  4. RH 전면 시트를 원래 위치로 이동합니다.
  5. RH 전면 창문을 올리고 RH 전면 도어를 닫습니다.
