클로즈아웃 패널 - 도어 - 전면 - LH(탈거 및 교체)

교정 코드 11701032 0.24 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.

탈거

  1. LH 전면 도어를 열고 LH 전면 창문을 내립니다.
  2. LH 전면 도어 트림 장식을 탈거합니다. 참조 항목: .
  3. LH 전면 도어 트림 패널을 탈거합니다. 참조하십시오. 패널 - 도어 트림 - 전면 - LH(탈거 및 교체)
  4. 흰색 탭을 당겨 커넥터 잠금 장치를 해제한 다음 LH 전면 도어 핸들 컨트롤러 전기 커넥터를 연결 해제합니다.
  5. LH 전면 도어 핸들 컨트롤러를 LH 전면 도어 클로즈아웃 패널에 고정하는 나사를 탈거합니다.
    2 Nm (1.5 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • Torx T25 소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 2인치 익스텐션
  6. LH 전면 도어 핸들 컨트롤러를 LH 전면 도어 클로즈아웃 패널 어셈블리에 연결하는 리테이너 탭을 풀어 준 다음 어셈블리에서 컨트롤러를 탈거합니다.
  7. LH 전면 도어 압력 센서 전기 커넥터를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 잠금 탭을 누르지 마십시오. 커넥터가 잠금 해제될 때까지 커넥터에서 탭을 당겨 뺀 다음 커넥터를 당겨 분리합니다.
  8. LH 전면 도어 클로즈아웃 패널을 도어에 고정하는 볼트(6개)를 탈거합니다.
    4.5 Nm (3.3 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 8mm 소켓
    • 2인치 익스텐션

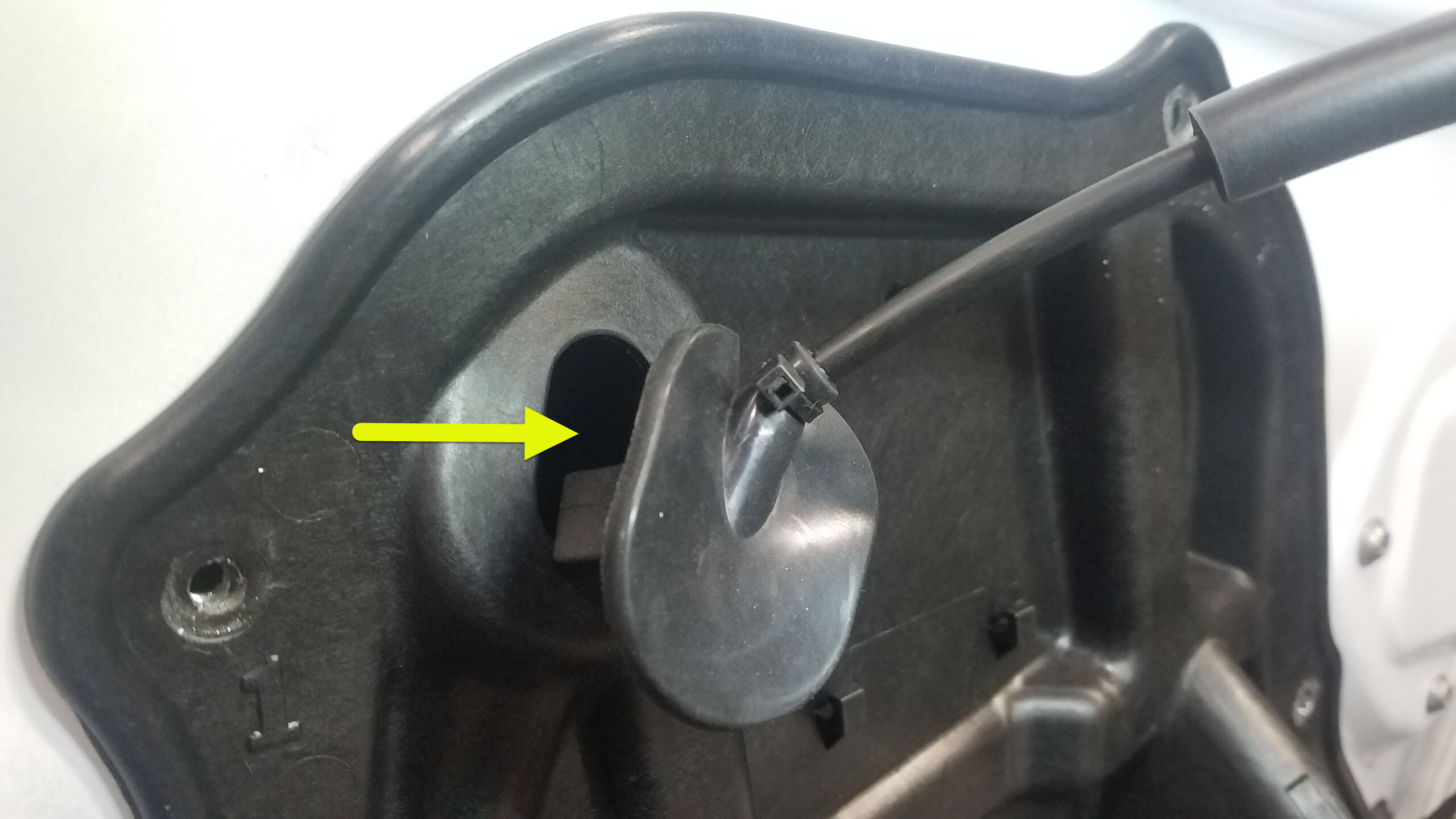

  9. 클로즈아웃 패널 어셈블리에서 래치 케이블 그로밋을 분리한 다음 개구부를 통해 그로밋과 케이블을 배선합니다.
  10. 배선 하네스를 LH 전면 도어 클로즈아웃 패널에 고정하는 클립(2개)을 푼 다음 클로즈아웃 패널을 차량에서 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    손상을 방지하기 위해 패널 뒷면에서 클립을 풉니다.

장착

  1. LH 전면 도어 클로즈아웃 패널의 개구부를 통해 래치 케이블 그로밋을 배선한 다음 그로밋을 클로즈아웃 패널 어셈블리에 장착합니다.
  2. LH 전면 도어 클로즈아웃 패널을 도어 어셈블리에 고정하는 볼트(6개)를 장착합니다.
    4.5 Nm (3.3 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 8mm 소켓
    • 2인치 익스텐션
  3. 배선 하네스를 LH 전면 도어 클로즈아웃 패널 어셈블리에 고정하는 클립(2개)을 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립이 완전히 체결되어 딸깍 소리가 나는지 확인하십시오.
  4. LH 전면 도어 압력 센서 전기 커넥터를 연결한 다음 커넥터 잠금 장치를 체결합니다.
  5. LH 전면 도어 핸들 컨트롤러를 LH 전면 도어 클로즈아웃 패널에 장착합니다.
  6. LH 전면 도어 핸들 컨트롤러를 LH 전면 도어 클로즈아웃 패널에 고정하는 볼트를 장착합니다.
    2 Nm (1.5 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • Torx T25 소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 2인치 익스텐션
  7. LH 전면 도어 핸들 컨트롤러 전기 커넥터를 연결한 다음 커넥터 잠금 장치를 체결합니다.
  8. LH 전면 도어 트림 패널을 장착합니다. 참조하십시오. 패널 - 도어 트림 - 전면 - LH(탈거 및 교체)
  9. LH 전면 도어 트림 장식을 장착합니다. 참조 항목: .
  10. LH 전면 창문을 올리고 LH 전면 도어를 닫습니다.
