장식 - 계기판(2025+)(탈거 및 교체)

교정 코드 신규 FRT 0.54 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

Informational PurposesAn informational icon, calling your attention
참고
이 절차는 2025년형 이상 Model S/ 전용 작업을 설명합니다.

탈거

  1. LH 및 RH IP 엔드캡을 탈거합니다. 참조 항목: 엔드캡 - 계기판 - LH(탈거 및 교체).
  2. 차량 터치스크린에서 컨트롤 > 스티어링을 터치하고 왼쪽 스크롤 휠을 사용하여 스티어링 컬럼을 완전히 바깥쪽으로 그리고 완전히 아래쪽으로 조정하고 저장을 터치합니다.
  3. LV 전원을 연결 해제합니다. 참조 항목: LV 전원(연결 해제 및 연결).
  4. 휴대폰 거치대 어셈블리를 탈거합니다. 참조 항목: 휴대폰 거치대 - 센터 콘솔(탈거 및 교체).
    Informational PurposesAn informational icon, calling your attention
    참고
    무선 충전기를 휴대폰 거치대 어셈블리에서 탈거할 필요가 없습니다.
  5. IP 서비스 패널을 탈거합니다. 참조 항목: 서비스 패널 - 계기판(탈거 및 교체).
    Informational PurposesAn informational icon, calling your attention
    참고
    서비스 패널 어셈블리에서 실내 온도 센서 팬을 탈거할 필요는 없습니다.
  6. 터치스크린 어셈블리를 탈거합니다. 참조 항목: 터치스크린(HW4)(탈거 및 교체).
    Informational PurposesAn informational icon, calling your attention
    참고
    터치스크린 피벗 메커니즘을 터치스크린 어셈블리에서 분리할 필요는 없습니다.
  7. LH 계기판 중간 패널을 탈거합니다. 참조 항목: 트림 - 중간 - 계기판 - LH(탈거 및 교체).
  8. RH 계기판 중간 패널을 탈거합니다. 참조 항목: 트림 - 중간 - 계기판 - RH(탈거 및 교체).

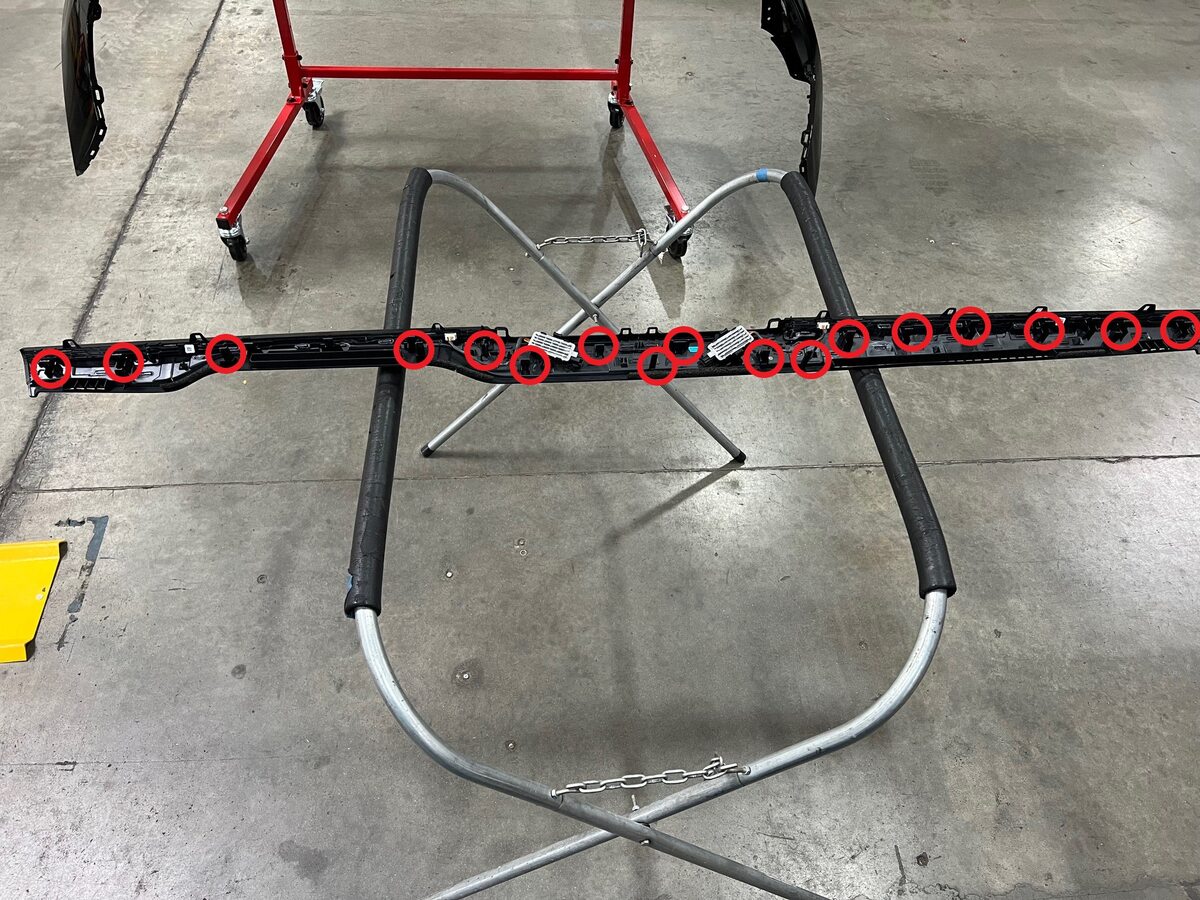

  9. 주 계기판 장식을 계기판에 고정하는 클립(21개)을 풀고 앰비언트 브라이트 전기 커넥터(2개)를 연결 해제한 다음 차량에서 장식을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    먼저 IP 장식 커넥터 클립을 푼 다음 전기 커넥터(2개)를 연결 해제합니다.

장착

  1. 앰비언트 브라이트 전기 커넥터(2개)를 연결한 다음, 주 계기판 장식을 계기판에 고정하는 클립(21개)을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    각 IP 장식 커넥터 클립을 IP 캐리어에 고정한 다음 IP 장식을 하단 계기판에 고정합니다.
  2. RH 계기판 중간 패널을 장착합니다. 참조 항목: 트림 - 중간 - 계기판 - RH(탈거 및 교체).
  3. LH 계기판 중간 패널을 장착합니다. 참조 항목: 트림 - 중간 - 계기판 - LH(탈거 및 교체).
  4. 터치스크린 어셈블리를 장착합니다. 참조 항목: 터치스크린(HW4)(탈거 및 교체).
  5. IP 서비스 패널을 장착합니다. 참조 항목: 서비스 패널 - 계기판(탈거 및 교체).
  6. 휴대폰 거치대 어셈블리를 장착합니다. 참조 항목: 휴대폰 거치대 - 센터 콘솔(탈거 및 교체).
  7. LV 배터리 전원을 연결합니다. 참조 항목: LV 전원(연결 해제 및 연결).
  8. 스티어링 컬럼을 원래 위치로 복원합니다.
  9. LH 및 RH IP 엔드캡을 장착합니다. 참조 항목: 엔드캡 - 계기판 - LH(탈거 및 교체).
  10. 툴박스가 설치된 노트북을 차량에 연결합니다. 참조 항목: Toolbox(연결 및 연결 해제).
  11. 정비 모드 또는 Toolbox를 사용하여 다음 루틴을 수행합니다(참조 항목: 0005 - 정비 모드): TEST-SELF_VCRIGHT_X_DASH-RGB-SELF-ADDRESSINGvia Toolbox: (link)
  12. 차량에서 노트북을 연결 해제합니다.
  13. 차량 소프트웨어를 업데이트합니다. 참조 항목: 펌웨어 업데이트.
