앰비언트 라이트 LED 모듈 - 도어 패널 - 전면 - LH(2025+)(탈거 및 장착)

교정 코드 신규 FRT 0.24 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

Informational PurposesAn informational icon, calling your attention
참고
이 절차는 2025년형 이상 Model S/ 전용 작업을 설명합니다.

탈거

  1. LH 전면 도어 트림을 탈거합니다. 참조 항목: 패널 - 도어 트림 - 전면 - LH(2025+)(탈거 및 교체).
    Informational PurposesAn informational icon, calling your attention
    참고
    LH 전면 도어 장식을 도어 트림에서 분리할 필요는 없습니다.
  2. LH 전면 도어 NVH 패드를 탈거합니다. 참조 항목: NVH 패드 - 패널 - 도어 트림 - 전면 - LH(탈거 및 교체).

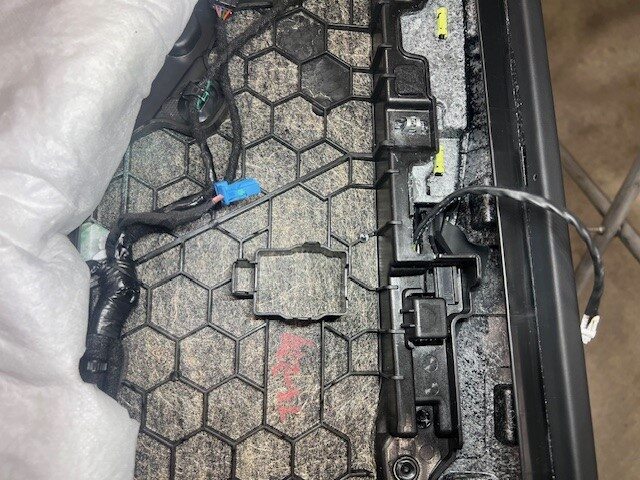

  3. 차량에서 LH 전면 앰비언트 라이트 모듈을 탈거합니다.
    1. 모듈을 도어 트림에 고정하는 탭(2개)을 조심스럽게 푼 다음, 모듈을 위로 밀어서 분리합니다.
    2. LH 전면 앰비언트 라이트 모듈 커넥터(2개)를 연결 해제합니다.

장착

  1. LH 전면 앰비언트 라이트 모듈을 차량에 장착합니다.
    1. LH 전면 앰비언트 라이트 모듈 커넥터(2개)를 연결합니다.
    2. 모듈을 도어 트림에 고정하는 탭(2개)을 장착합니다.
      Informational PurposesAn informational icon, calling your attention
      참고
      탭이 완전히 체결되었는지 확인합니다.
  2. LH 전면 도어 NVH 패드를 장착합니다. 참조 항목: NVH 패드 - 패널 - 도어 트림 - 전면 - LH(탈거 및 교체).
  3. LH 전면 도어 트림을 장착합니다. 참조 항목: 패널 - 도어 트림 - 전면 - LH(2025+)(탈거 및 교체).
