Harness - Body Side - LH (2025+) (Remove and Replace)

교정 코드 3.00 메모: 절차에서 명시적으로 언급하지 않는 한 교정 코드 및 해당 관련 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간의 내용을 참조하십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

경고
이 절차는 초안입니다. 따라서 검증은 되었지만 경고 및 주의 사항이 누락되었을 수 있습니다. 고전압 시스템 및 구성 요소에서 또는 그 근처에서 작업하는 경우에는 안전 요구 사항을 준수하고 최고 수준의 주의를 기울여야 합니다.
  • 2026-09-02: 새로운 절차가 공개되었습니다.

탈거

  1. 도어 4개를 모두 엽니다
  2. 창문 4개를 모두 내립니다.
  3. 에어 서스펜션 지상고를 "매우 높음"으로 설정합니다.
    참고
    메뉴 경로: 중앙 디스플레이 > 컨트롤 > 서스펜션 > ''매우 높음''
  4. 후드를 엽니다.
    참고
    메뉴 경로: 컨트롤 > Frunk Open
  5. UI를 통해 리프트게이트를 엽니다.
    참고
    메뉴 경로: 중앙 디스플레이 터치스크린 > 퀵 컨트롤 > 트렁크 열기
  6. LH 전면 바닥 매트를 탈거합니다.
  7. LH 전면 시트를 앞으로 이동시킵니다.
  8. LH 전면 안전벨트를 프리텐셔너에서 분리합니다.
    참고
    잠금 나사를 시계 반대 방향으로 돌려 연결부의 잠금을 풉니다. 가볍게 딸깍하는 소리가 들리고 나사는 수평을 유지해야 합니다. 메커니즘의 손상을 방지하기 위해 시계 방향으로 돌리지 마십시오.
  9. LH 전면 시트 트랙 후면을 플로어 패널에 고정하는 볼트를 탈거합니다.
    참고
    패치 볼트 2개, T45P, 34Nm, 탈거 후 폐기합니다.
  10. LH 전면 시트를 뒤로 이동시킵니다.
  11. LH 전면 시트 트랙 전면을 플로어 패널에 고정하는 볼트를 탈거합니다.
    참고
    패치 볼트 2개, T45P, 34Nm, 탈거 후 폐기합니다.
  12. 쉽게 탈거할 수 있도록 LH 전면 시트의 위치를 조정합니다.
    참고
    시트가 바닥에서 완전히 올라간 상태에서 가장 수직 위치에서 트랙의 중앙으로 시트를 이동합니다.
  13. 60 시트를 아래쪽 위치로 접습니다.
    참고
    시트는 등받이 버튼 또는 트렁크 스위치에서 접을 수 있으며, 시트 쿠션이 없는 경우 필요에 따라 시트를 보호하십시오.
  14. RH 전면 바닥 매트를 탈거합니다.
  15. RH 전면 시트를 앞으로 이동시킵니다.
  16. RH 전면 시트 트랙의 후면을 플로어 패널에 고정하는 볼트를 탈거합니다.
    참고
    패치 볼트 2개, T45P, 34Nm, 탈거 후 폐기합니다.
  17. RH 전면 시트를 뒤로 이동시킵니다.
  18. RH 전면 시트 트랙의 전면을 플로어 패널에 고정하는 볼트를 탈거합니다.
    참고
    패치 볼트 2개, T45P, 34Nm, 탈거 후 폐기합니다.
  19. 쉽게 탈거할 수 있도록 RH 전면 시트의 위치를 조정합니다.
    참고
    시트가 바닥에서 완전히 올라간 상태에서 가장 수직 위치에서 트랙의 중앙으로 시트를 이동합니다.
  20. 중앙 디스플레이에서 차량 전원을 끕니다.
    참고
    메뉴 경로: 컨트롤 > 안전 및 보안 > 전원 끄기.
  21. 후면 후드 내 에이프런을 탈거합니다.
    참고
    클립 8개
  22. LV 배터리 커넥터 및 응급구조대 루프를 연결 해제합니다.
    참고
    커넥터 2개, 녹색 잠금 탭을 위로 들어 올려 풉니다. 검은색 커넥터 잠금 장치를 바깥쪽으로 당겨 연결부를 분리합니다.
  23. 시트 바닥 아래에 닿을 수 있도록 LH 시트 위치를 조정하고 시트 컨트롤러에서 차체 하네스를 연결 해제합니다.
    참고
    커넥터 2개, 클립 1개, 검은색 커넥터의 빨간색 잠금 탭을 풉니다.
  24. 차량에서 LH 전면 시트를 탈거합니다.
    참고
    보조 작업자의 도움을 받는 것이 좋습니다. 다른 구성 요소를 손상시키지 않도록 주의하십시오.
  25. 실내 바닥에서 RH 1열 시트 라이저를 탈거합니다.
    참고
    라이저 2개, 라이저당 클립 2개
  26. LH 중간 A필러 트림을 탈거합니다.
    참고
    클립 1개, 탭 2개
  27. LH 하단 A필러 트림을 탈거합니다.
    참고
    클립 7개
  28. RH 발밑 공간 커버를 탈거합니다.
    참고
    자석 3개, 커넥터 1개, 기준점 4개
  29. LH 콘솔 사이드 카펫을 탈거합니다.
    참고
    클립 11개
  30. LH 무릎 에어백 어셈블리를 차량에 고정하는 패스너를 탈거합니다.
    참고
    패치 볼트 2개, E10, 8Nm, 탈거 후 폐기합니다.
  31. 차량에서 LH 무릎 에어백 어셈블리를 탈거합니다.
    참고
    커넥터 3개, 클립 1개, 탭 6개, 에어백 커넥터의 잠금 탭 2개를 풉니다.
  32. 완전히 접근하기 위해 LH 전면 실내 카펫을 한쪽으로 접어둡니다.
  33. 시트 바닥 아래에 닿을 수 있도록 RH 시트 위치를 조정하고 시트 컨트롤러에서 차체 하네스를 연결 해제합니다.
    참고
    커넥터 2개, 클립 1개, 검은색 커넥터의 빨간색 잠금 탭을 풉니다.
  34. 차량에서 RH 전면 시트를 탈거합니다.
    참고
    보조 작업자의 도움을 받는 것이 좋습니다. 다른 구성 요소를 손상시키지 않도록 주의하십시오.
  35. 실내 바닥에서 RH 1열 시트 라이저를 탈거합니다.
    참고
    라이저 2개, 라이저당 클립 2개
  36. RH 중간 A필러 트림을 탈거합니다.
    참고
    클립 1개, 탭 2개
  37. RH 하단 A필러 트림을 탈거합니다.
    참고
    클립 7개, 필요시 씰을 부분적으로 풉니다.
  38. RH 발밑 공간 커버를 탈거합니다.
    참고
    자석 3개, 커넥터 1개, 기준점 4개
  39. RH 콘솔 사이드 카펫을 탈거합니다.
    참고
    클립 11개
  40. 접근을 위해 RH 전면 실내 카펫을 한쪽으로 접어둡니다.
  41. RH 풋레스트 패널에서 하네스를 분리합니다.
    참고
    클립 1개
  42. RH 풋레스트 패널을 탈거합니다.
    참고
    볼트 2개, 10mm, 5Nm, 너트 1개, 10mm, 5Nm
  43. RH 볼스터 트림을 탈거합니다.
    참고
    클립 1개, 탭 1개, 상단 부분을 해제하여 시작합니다.
  44. LH 볼스터 트림을 탈거합니다.
    참고
    클립 1개, 탭 1개, 상단 부분을 해제하여 시작합니다.
  45. 2열 시트 쿠션 어셈블리를 탈거합니다.
    참고
    클립 2개, 커넥터 2개, 잠금 클립 체결을 해제하고 시트 쿠션 위로 들어 올리고, 연결부를 분리합니다. 2열 시트가 접힌 경우, 당분간 접습니다.
  46. 트렁크 선반을 탈거합니다.
  47. 트렁크 적재함 바닥을 탈거합니다.
  48. 측면 적재함 바닥 트림을 탈거합니다.
  49. 트렁크 실 패널을 탈거합니다.
    참고
    클립 6개, 가이드 4개, 모서리나 하단 가장자리는 탈거할 때 잡기 좋은 지점입니다. 플라스틱 트림 공구나 손만 사용할 수 있습니다.
  50. 후면 벽 트림을 탈거합니다.
    참고
    푸시 클립 4개, 기준점 2개
  51. LH 트렁크 브래킷 어셈블리를 탈거합니다.
    참고
    클립 4개, 기준점 1개, 브래킷을 똑바로 위로 당깁니다.
  52. 트렁크 사이드 월 트림을 탈거합니다.
    참고
    벨크로 스트립 3개
  53. LH 하단 C필러 트림을 탈거합니다.
    참고
    클립 8개
  54. LH 중간 C필러 트림을 탈거합니다.
    참고
    클립 3개
  55. LH 하단 B필러 트림을 탈거합니다.
    참고
    클립 6개, 기준점 2개, 상단 트림 및 차체에서 분리합니다.
  56. LH 상단 B필러를 탈거합니다.
    참고
    클립 7개, 클립을 풀고 안전벨트를 B필러를 통과해 배치합니다. 상단 B필러가 분리되지 않도록 유의하십시오. 상단과 하단 부분을 함께 고정하는 트림 중앙 근처에 플라스틱 용접부가 있습니다.
  57. LH 상단 C필러 트림을 분리하고 한쪽으로 치워둡니다.
    참고
    클립 7개
  58. LH 트렁크 사이드 트림을 연결 해제합니다.
    참고
    커넥터 2개
  59. LH 트렁크 사이드 트림을 탈거합니다.
    참고
    클립 6개
  60. 도어 하네스용 커넥터를 연결 해제하고 VC 왼쪽에서 리테이너 클립을 탈거합니다.
    참고
    커넥터 2개, 리테이너 클립 1개

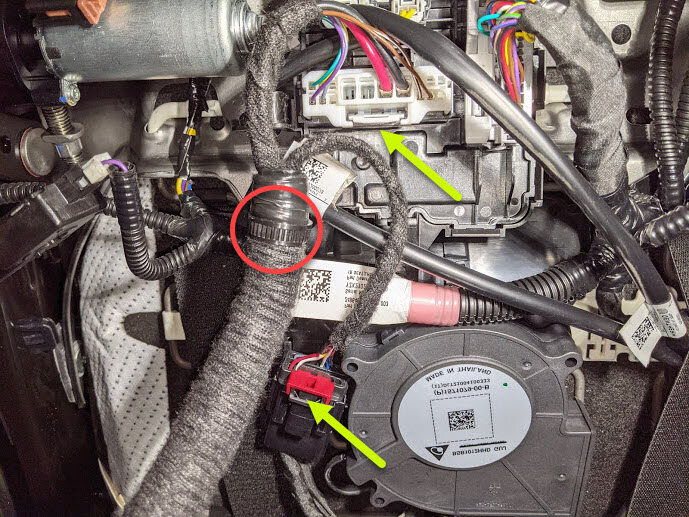

  61. VC 왼쪽을 통해 IP 하네스 커넥터 및 클립을 풉니다.
    참고
    잠금 커넥터 1개, 레버 커넥터 1개, 클립 1개, 빨간색 잠금 탭의 체결을 해제합니다. 레버의 체결을 해제하여 탈거합니다.
  62. VC 왼쪽의 커넥터를 분리합니다.
    참고
    잠금 커넥터 1개, 빨간색 잠금 탭을 해제합니다.
  63. J1/J2 X030A/B 차체 1 커넥터를 연결 해제합니다.
    참고
    커넥터 1개, 잠금 장치를 분리한 다음 탈거합니다.
  64. J4 X032 차체 3 커넥터를 연결 해제합니다.
    참고
    커넥터 1개
  65. J6/J7 X038A/B 차체 5 커넥터를 연결 해제합니다.
    참고
    커넥터 1개, 잠금 장치를 분리한 다음 탈거합니다.
  66. J5 X034 Body 4 커넥터를 연결 해제합니다.
    참고
    커넥터 1개, 잠금 장치를 분리한 다음 탈거합니다.
  67. J3 X031 Body 2 커넥터를 연결 해제합니다.
    참고
    커넥터 1개, 잠금 장치를 분리한 다음 탈거합니다.
  68. J8 X039 차체 6 커넥터를 연결 해제합니다.
    참고
    커넥터 1개
  69. LH 상단 A필러 트림을 탈거합니다.
    참고
    테더 클립 2개, 클립 1개, 커넥터 1개, 상단 A필러 상단부 안쪽을 당깁니다. 탭 2개를 눌러 차체 측면에서 각 테더를 탈거합니다. 트위터를 연결 해제합니다. 그런 다음 상단 A필러를 위로 당겨 탈거합니다.
  70. LH 전면 A필러에서 헤드라이너 하네스를 연결 해제합니다.
    참고
    커넥터 1개
  71. LH 차체 하네스의 A필러 분기용 클립을 풉니다.
    참고
    클립 4개, 클립을 풀고 하네스 분기를 배치합니다.
  72. 하부 A필러에서 LH 차체 하네스 접지를 분리합니다.
    참고
    볼트 1개, 10mm, 9Nm
  73. VC 왼쪽 및 차체에서 LH 차체 하네스 브래킷을 분리합니다.
    참고
    클립 3개
  74. 운전석 플로어 점퍼 에어 덕트를 탈거합니다.
    참고
    탭 1개
  75. 브레이크 스위치에서 LH 차체 하네스를 연결 해제합니다.
    참고
    커넥터 1개
  76. 가속 페달 커넥터를 연결 해제합니다.
    참고
    커넥터 1개, 빨간색 탭을 누르지 마십시오. 빨간색 탭을 당겨 잠금 장치의 체결을 해제합니다. 다시 당겨 커넥터를 분리합니다.
  77. 페달 어셈블리에서 LH 차체 하네스를 분리합니다.
    참고
    하네스 클립 1개
  78. LH 차체 하네스를 운전석 발밑 공간에 고정하는 클립을 풉니다.
    참고
    클립 2개
  79. 차량에서 LH 토우보드 브래킷을 탈거합니다.
    참고
    볼트 2개, E14, 9Nm, 10mm 볼트 1개, 10Nm, 13mm 볼트 1개, 20Nm, 주변 하네스를 손상시키지 않도록 주의하십시오.
  80. IP 아래에서 LH 차체 하네스를 고정하는 클립을 풉니다.
    참고
    클립 2개
  81. RCM 커넥터를 연결 해제합니다.
    참고
    커넥터 2개, 먼저 릴리스 암을 위로 돌려 오른쪽 커넥터를 연결 해제한 다음 동일한 방식으로 왼쪽 커넥터를 연결 해제합니다.
  82. 동승석 발밑 공간 영역을 통해 LH 차체 하네스 커넥터 및 클립을 풉니다.
    참고
    잠금 커넥터 1개, 클립 1개, 빨간색 잠금 탭의 체결을 해제합니다. 하네스를 운전석 쪽으로 다시 배치합니다.
  83. 동승석 측 센터 콘솔을 통해 LH 차체 하네스 커넥터 및 클립을 풉니다.
    참고
    커넥터 2개, 클립 1개, 잠금 탭의 체결을 해제합니다. 하네스를 운전석 쪽으로 다시 배치합니다.
  84. RH 전면 카펫 아래의 LH 차체 하네스에서 RH 차체 하네스를 연결 해제합니다.
    참고
    커넥터 3개, 빨간색 잠금 탭을 풉니다.
  85. LH 차체 하네스를 동승석 영역에 고정하는 클립을 풉니다.
    참고
    클립 4개, 하네스를 운전석 쪽으로 다시 배치합니다.
  86. LH 차체 하네스를 LH 운전석 쪽 영역에 고정하는 클립을 풉니다.
    참고
    클립 9개, 필요에 따라 분기를 배치합니다.
  87. B필러 가속도계 연결부를 분리합니다.
    참고
    커넥터 1개, 빨간색 탭의 체결을 해제하고 다시 바깥쪽으로 당겨 분리합니다.
  88. LH 전면 리트랙터 커넥터를 연결 해제합니다.
    참고
    커넥터 2개, 커넥터당 탭 2개, 각 커넥터 양쪽의 탭의 체결을 동시에 해제하여 하우징을 분리합니다.
  89. LH 차체 하네스 커넥터를 분리하고 LH 후면 도어에 고정합니다.
    참고
    커넥터 1개, 클립 1개, B필러에서 하네스를 배치합니다.
  90. LH B필러 아플리케 커버를 탈거합니다.
    참고
    클립 2개, 탭 2개, 플라스틱 트림 공구를 사용하여 상단 클립을 푼 다음 아래로 밀어 B필러 아플리케에 고정된 하단 탭에서 분리합니다.
  91. LH B필러 아플리케를 고정하는 볼트를 탈거합니다.
    참고
    볼트 2개, T25, 5Nm
  92. LH B필러 아플리케를 분리합니다.
    참고
    클립 2개
  93. LH B필러 아플리케를 탈거합니다.
    참고
    커넥터 2개, 빨간색 잠금 탭을 푼 다음 커넥터를 분리합니다.
  94. B필러 쪽 LH 차체 하네스 클립을 풉니다.
    참고
    클립 5개, 필요에 따라 배치합니다.
  95. LH 차체 하네스를 2열 영역에 고정하는 클립을 풉니다.
    참고
    클립 5개
  96. 2열 쿠션 아래의 LH 차체 하네스에서 RH 차체 하네스를 연결 해제합니다.
    참고
    커넥터 2개, 빨간색 잠금 탭을 풉니다.
  97. 2열 LH 안전벨트 버클 커넥터를 연결 해제합니다.
    참고
    커넥터 1개
  98. 2열 시트 안전벨트 버클 분기용 LH 차체 하네스를 고정하는 클립을 풉니다.
    참고
    클립 2개, 버스바 아래에서 분기를 배치합니다.
  99. LH C필러 하단 바닥 BIW 브래킷을 분리합니다.
    참고
    하네스 클립 1개, 클립 2개
  100. LH C필러 중앙 및 하단 BIW 브래킷을 분리합니다.
    참고
    클립 3개
  101. LH 후면 도어 래치 어셈블리의 클로즈아웃 패널을 탈거합니다.
    참고
    커버 1개, 접근할 수 있도록 트림을 옆으로 접습니다.
  102. LH 후면 도어 래치 어셈블리를 연결 해제합니다.
    참고
    커넥터 1개. 잠금 탭을 풉니다.
  103. C필러에서 LH 차체 하네스 접지를 분리합니다.
    참고
    볼트 1개, 10mm, 9Nm
  104. LH 선바이저 브래킷 커버를 탈거합니다.
    참고
    클립 4개, 선바이저를 펴면 추가 작업 공간이 생깁니다.
  105. LH 선바이저 패스너를 탈거합니다.
    참고
    나사 1개, T25, 3.5Nm, 선바이저를 펴면 추가 작업 공간이 생깁니다.
  106. 헤드라이너 영역에서 LH 선바이저를 탈거합니다.
    참고
    선바이저를 닫힌 상태로 접어 내린 위치로 접되 제자리에 래치로 고정하지 마십시오.
  107. LH 선바이저 커넥터를 연결 해제합니다.
    참고
    커넥터 1개
  108. LH 코트 후크를 눌러서 엽니다.
  109. LH 코트 후크 나사 커버를 들어올려서 엽니다.
    참고
    탭 2개
  110. LH 코트 후크 나사를 탈거합니다.
    참고
    나사 1개, T25, 2.5Nm
  111. 후면 헤드라이너를 차체에 고정하는 LH 볼트를 탈거합니다.
    참고
    볼트 1개, 10mm, 3Nm
  112. LH 차체에서 헤드라이너를 부분적으로 분리합니다.
    참고
    클립 4개, 후크 1개, 테더 클립 3개, 헤드라이너는 분리 시 테더로 지지됩니다. 위쪽 및 안쪽으로 밀어서 코트 후크 어셈블리의 후크를 차체에서 풉니다.
  113. LH 커튼 에어백 커넥터를 연결 해제합니다.
    참고
    커넥터 1개, 탭을 뒤로 당겨 LH 커튼 에어백 어셈블리에서 커넥터를 분리합니다.
  114. 커튼 에어백 쪽 LH 차체 하네스 클립을 풉니다.
    참고
    클립 7개, 하네스를 다른 곳으로 배치하되 장착 시 올바르게 다시 배치해야 하므로 원래 배치를 기록합니다.
  115. C필러 영역 쪽LH 차체 하네스 클립을 풉니다.
    참고
    클립 5개
  116. 임시 충전 포트 ECU에서 LH 차체 하네스 연결부를 분리합니다.
    참고
    커넥터 1개
  117. LH 테일램프 연결부를 해제합니다.
    참고
    커넥터 1개
  118. LH 차체 하네스를 LH 트렁크 영역에 고정하는 클립을 풉니다.
    참고
    클립 4개, 장착할 때를 대비해 하네스 배치를 기록해 둡니다.
  119. LH 후면 휠 아치 라이너를 페시아에 고정하는 푸시 클립을 풀고 접근할 수 있도록 측면으로 이동합니다.
    참고
    푸시 클립 4개
  120. 후면 페시아를 LH 펜더 브래킷에 고정하는 나사를 탈거합니다.
    참고
    나사 1개, T25, 5Nm, 라이너를 타이어에 댑니다.
  121. 펜더 브래킷에서 LH 후면 페시아 모서리를 분리합니다.
    참고
    필요한 경우 손상을 방지하기 위해 수건으로 보호합니다.
  122. LH 후면의 디퓨저를 부분적으로 분리합니다.
    참고
    볼트 4개, 10mm, 5Nm, 너트 1개, 10mm, 5Nm
  123. 후방 서브프레임 및 섀시 하네스에 연결되는 LH 차체 하네스 커넥터를 분리합니다.
    참고
    잠금 커넥터 3개, 클립 3개, 빨간색 잠금 탭의 체결을 해제합니다. 커넥터 및 클립을 풉니다. 필요한 경우 클립에서 커넥터를 분리하고 그 후 클립을 탈거합니다.
  124. 후면 서브프레임 분기용 LH 차체 하네스 클립을 풉니다.
    참고
    클립 2개
  125. 트렁크에서 LH 차체 하네스 그로밋을 분리하고 하네스를 빼냅니다.
    참고
    그로밋 1개
  126. 차량에서 LH 차체 하네스를 탈거합니다.
    참고
    원래 배치에 유의합니다. 남아 있는 분기를 잘 처리하고 차량에서 하네스를 탈거합니다. 버스바 및 리트랙터 뒤로 배치합니다.

장착

  1. LH 차체 하네스를 차량에 장착합니다.
    참고
    장착할 때를 대비해 하네스를 배치한 후 리트랙터 및 버스바 뒤에 배치하고 원래 배치된 대로 배치합니다.
  2. LH 차체 하네스 그로밋을 트렁크에 고정하고 하네스를 삽입합니다.
    참고
    그로밋 1개
  3. 서브프레임 및 견인 히치 분기용 LH 차체 하네스 클립을 고정합니다.
    참고
    클립 2개
  4. 후면 서브프레임 및 섀시 하네스에 LH 차체 하네스 커넥터를 고정합니다.
    참고
    잠금 커넥터 3개, 클립 3개, 클립과 연결부를 고정하고 빨간색 잠금 탭을 체결합니다.
  5. 부분적으로 분리한 디퓨저를 LH 후면에 고정합니다.
    참고
    볼트 4개, 10mm, 5Nm, 너트 1개, 10mm, 5Nm
  6. LH 후면 페시아 모서리를 차체에 고정합니다.
  7. 후면 페시아를 LH 펜더 브래킷에 고정하는 볼트를 장착합니다.
    참고
    볼트 1개, T25, 5Nm
  8. LH 후면 휠 아치 라이너를 페시아에 고정하는 푸시 클립을 장착합니다.
    참고
    푸시 클립 5개
  9. LH 차체 하네스를 LH 트렁크 영역에 고정하는 클립을 조입니다.
    참고
    클립 4개
  10. LH 테일 램프 연결부를 고정합니다.
    참고
    커넥터 1개
  11. 임시 충전 포트 ECU에 LH 차체 하네스 연결부를 고정합니다.
    참고
    커넥터 1개
  12. LH 차체 하네스 클립을 C필러 영역에 고정합니다.
    참고
    클립 5개
  13. LH 차체 하네스 클립을 커튼 에어백에 고정합니다.
    참고
    클립 7개, 하네스를 배치하고 원래 위치로 되돌립니다. 모든 클립을 고정합니다.
  14. LH 커튼 에어백 커넥터를 연결합니다.
    참고
    커넥터 1개, 안전 잠금 장치를 고정합니다.
  15. LH 루프 본체에서 테더 클립을 풉니다.
    참고
    테더 클립 3개
  16. LH 테더 클립을 헤드라이너에 고정합니다.
    참고
    클립 3개, 제대로 자리를 잡았을 때 딸깍 소리가 나는지 들어봅니다.
  17. 차체에서 LH 코트 후크 브래킷을 분리합니다.
    참고
    볼트 1개, T20, 1Nm, 클립 1개, 볼트 및 테더를 푼 다음 차체에서 클립을 풉니다.
  18. 헤드라이너에 LH 코트 후크 브래킷을 고정합니다.
    참고
    볼트 1개, T20, 1Nm, 탭 3개, 브래킷에 볼트 및 테더를 고정합니다. 헤드라이너 탭에 피벗 브래킷을 고정합니다.
  19. LH 코트 후크 나사를 장착합니다.
    참고
    나사 1개, T25, 2.5Nm
  20. LH 코트 후크 나사 커버를 닫습니다.
    참고
    탭 2개
  21. LH 차체에 부분적으로 분리한 헤드라이너를 장착합니다.
    참고
    클립 4개, 테더 클립 3개, 코트 후크 클립 1개
  22. 후면 헤드라이너를 차체에 고정하는 LH 볼트를 장착합니다.
    참고
    볼트 1개, 10mm, 3Nm
  23. LH 선바이저 커넥터를 연결합니다.
    참고
    커넥터 1개
  24. LH 선바이저를 헤드라이너에 배치합니다.
    참고
    손상되지 않도록 하네스를 배치합니다.
  25. LH 선바이저 패스너를 장착합니다.
    참고
    나사 1개, T25, 3.5Nm
  26. LH 선바이저 브래킷 커버를 장착합니다.
    참고
    클립 4개
  27. C필러에 LH 차체 하네스 접지를 고정합니다.
    참고
    볼트 1개, 10mm, 9Nm
  28. LH 후면 도어 래치 어셈블리를 연결합니다.
    참고
    커넥터 1개, 잠금 탭을 고정합니다.
  29. LH 후면 도어 래치 어셈블리용 클로즈아웃 패널을 고정합니다.
    참고
    커버 1개, 접근할 수 있도록 트림을 옆으로 접습니다.
  30. LH C필러 중앙 및 하단 BIW 브래킷을 고정합니다.
    참고
    클립 3개
  31. LH C필러 하단 바닥 BIW 브래킷을 고정합니다.
    참고
    하네스 클립 1개, 클립 2개
  32. 2열 시트 안전벨트 버클 분기용 LH 차체 하네스를 고정하는 클립을 조입니다.
    참고
    클립 2개, 버스바 아래에 분기를 배치합니다.
  33. 2열 LH 안전벨트 버클 커넥터를 연결합니다.
    참고
    커넥터 1개
  34. 2열 쿠션 아래에서 LH 차체 하네스에서 RH 차체 하네스를 연결합니다.
    참고
    커넥터 2개, 빨간색 잠금 탭을 고정합니다.
  35. LH 차체 하네스를 2열 영역에 고정하는 클립을 장착합니다.
    참고
    클립 5개
  36. LH 차체 하네스 클립을 B필러에 고정합니다.
    참고
    클립 5개
  37. B필러 표면을 청소하고 남아있는 부틸 씰을 탈거합니다.
    참고
    1분 동안 건조시킵니다.
  38. LH B필러 아플리케를 청소합니다.
    참고
    LH B필러 아플리케에서 남아 있는 부틸 씰을 조심스럽게 탈거하고 1분 동안 건조시킵니다.
  39. LH B필러 아플리케에 폼 테이프를 장착합니다.
  40. LH B필러 아플리케를 장착합니다.
    참고
    커넥터 2개, 클립 2개, 커넥터를 고정한 후 빨간색 잠금 탭을 체결합니다. 아플리케를 클립에 체결합니다.
  41. LH B필러 아플리케를 고정하는 나사를 장착합니다
    참고
    나사 2개, T25, 5Nm.
  42. LH B필러 아플리케 커버를 장착합니다.
    참고
    클립 2개, 탭 2개, 모든 클립이 완전히 장착되었는지 확인하십시오. 하단 탭을 LH B필러 아플리케에 고정한 다음 상단 클립을 장착합니다.
  43. LH B필러 씰을 아플리케에 고정합니다.
    참고
    씰 장착이 잘 되도록 P-80 에멀젼 그리스 사용합니다.
  44. LH 차체 하네스 커넥터 및 클립을 LH 후면 도어에 고정합니다.
    참고
    커넥터 1개, 클립 1개, 하네스를 B필러로 다시 넣습니다.
  45. LH 전면 리트랙터 커넥터를 고정합니다.
    참고
    커넥터 2개, 커넥터당 탭 2개, 커넥터를 완전히 고정합니다. 올바르게 안착되었는지 확인하십시오.
  46. B필러 가속도계 연결부를 고정합니다.
    참고
    커넥터 1개, 커넥터를 고정하고 빨간색 잠금 탭을 완전히 체결합니다.
  47. LH 차체 하네스를 LH 운전석 쪽 영역에 고정하는 클립을 장착합니다.
    참고
    클립 9개, 필요에 따라 분기를 배치하고 클립을 고정합니다. 필요에 따라 클립 고정에 도움이 되는 공구를 사용합니다.
  48. 동승석 영역에 LH 차체 하네스를 고정하는 클립을 장착합니다.
    참고
    클립 4개, 동승석 쪽으로 하네스를 배치합니다.
  49. RH 전면 카펫 아래에서 RH 차체 하네스를 LH 차체 하네스에 연결합니다.
    참고
    커넥터 3개, 빨간색 잠금 탭을 고정합니다.
  50. 동승석 측 센터 콘솔을 통해 LH 차체 하네스 커넥터 및 클립을 고정합니다.
    참고
    커넥터 2개, 클립 1개, 하네스를 다시 운전석 쪽으로 배치합니다. 잠금 탭을 고정합니다. 필요에 따라 클립 고정에 도움이 되는 공구를 사용합니다.
  51. 동승석 발밑 공간 영역을 통해 LH 차체 하네스 커넥터 및 클립을 풉니다.
    참고
    커넥터 1개, 클립 1개, 하네스를 다시 동승석 쪽으로 배치합니다.
  52. IP 아래에 LH 차체 하네스를 고정하는 클립을 장착합니다.
    참고
    클립 2개
  53. RCM 커넥터를 연결합니다.
    참고
    커넥터 2개, 먼저 커넥터를 정렬하고 릴리스 암을 아래로 내려 왼쪽 커넥터를 연결한 다음 오른쪽 커넥터를 정렬하고 동일한 방식으로 연결합니다.
  54. 차량에 LH 토우보드 브래킷을 장착합니다.
    참고
    볼트 2개, E14, 9Nm, 10mm 볼트 1개, 10Nm, 13mm 볼트 1개, 20Nm, 주변 하네스를 손상시키지 않도록 주의하십시오.
  55. 운전석 발밑 공간에 LH 차체 하네스를 고정하는 클립을 장착합니다.
    참고
    클립 2개
  56. LH 차체 하네스를 페달 어셈블리에 고정합니다.
    참고
    하네스 클립 1개
  57. LH 차체 하네스를 브레이크 스위치에 연결합니다.
    참고
    커넥터 1개
  58. 가속 페달 커넥터를 연결합니다.
    참고
    잠금 커넥터 1개, 빨간색 잠금 탭을 고정합니다.
  59. 운전석 플로어 점퍼 에어 덕트를 장착합니다.
    참고
    탭 1개
  60. LH 차체 하네스 브래킷을 VC 왼쪽 및 차체에 고정합니다.
    참고
    클립 3개
  61. 하부 A필러에 LH 차체 하네스 접지를 고정합니다.
    참고
    볼트 1개, 10mm, 9Nm
  62. LH 차체 하네스의 A필러 분기용 클립을 고정합니다.
    참고
    클립 4개, 클립을 고정하고 위쪽으로 하네스를 배치합니다.
  63. LH 전면 A필러에 헤드라이너 하네스를 연결합니다.
    참고
    커넥터 1개
  64. LH 상단 A필러 트림을 장착합니다.
    참고
    테더 클립 2개, 클립 1개, 커넥터 1개, IP 및 스피커 그릴을 따라 트림 하단을 밀고 각 테더를 차체 측면에 고정합니다. 하단에서 시작하여 클립을 배치하여 위쪽을 향하여 작업합니다. 트림 위의 씰을 당깁니다.
  65. J8 X039 차체 6 커넥터를 연결합니다.
    참고
    커넥터 1개
  66. J3 X031 차체 2 커넥터를 연결합니다.
    참고
    커넥터 1개, 커넥터를 완전히 안착시킨 다음 잠금 장치를 체결합니다.
  67. J5 X034 차체 4 커넥터를 연결합니다.
    참고
    커넥터 1개, 커넥터를 완전히 안착시킨 다음 잠금 장치를 체결합니다.
  68. J6/J7 X038A/B 차체 5 커넥터를 연결합니다.
    참고
    커넥터 1개, 커넥터를 완전히 안착시킨 다음 잠금 장치를 체결합니다.
  69. J4 X032 차체 3 커넥터를 연결합니다.
    참고
    커넥터 1개
  70. J1/J2 X030A/B 차체 1 커넥터를 연결합니다.
    참고
    커넥터 1개, 커넥터를 완전히 안착시킨 다음 잠금 장치를 체결합니다.
  71. VC 왼쪽에 커넥터를 연결합니다.
    참고
    잠금 커넥터 1개, 빨간색 잠금 탭을 체결합니다.
  72. VC 왼쪽을 통해 IP 하네스 커넥터 및 클립을 고정합니다.
    참고
    잠금 커넥터 1개, 레버 커넥터 1개, 클립 1개, 빨간색 잠금 탭을 체결합니다. 레버를 체결하여 풉니다.
  73. VC 왼쪽에서 LH 도어 하네스 커넥터 및 클립을 고정합니다.
    참고
    커넥터 2개, 클립 1개
  74. LH 트렁크 사이드 트림을 장착합니다.
    참고
    클립 6개, 커넥터 2개
  75. LH 상단 C필러 트림을 장착합니다.
    참고
    클립 7개. 손상된 클립을 교체합니다.
  76. LH 상단 B필러를 장착합니다.
    참고
    클립 7개, 안전벨트를 B필러를 통과해 배치합니다. 손상되거나 분실된 클립은 교체합니다.
  77. LH 하단 B필러를 장착합니다.
    참고
    클립 6개, 기준점 2개, 기준점을 정렬한 다음 손상되거나 누락된 모든 클립을 채웁니다.
  78. LH 중간 C필러 트림을 장착합니다.
    참고
    클립 3개. 손상된 클립을 교체합니다.
  79. LH 하단 C필러 트림을 장착합니다.
    참고
    클립 8개, 도어 씰을 올바르게 장착합니다.
  80. 트렁크 사이드 월 트림을 장착합니다.
    참고
    벨크로 스트립 3개
  81. LH 트렁크 브래킷 어셈블리를 장착합니다.
    참고
    클립 4개, 기준점 1개
  82. 후면 벽 트림을 장착합니다.
    참고
    푸시 클립 4개, 기준점 2개
  83. 트렁크 실 패널을 장착합니다.
    참고
    클립 6개, 가이드 4개
  84. 측면 적재함 바닥을 장착합니다.
  85. 트렁크 적재함 바닥을 장착합니다.
  86. 트렁크 선반을 장착합니다.
  87. 2열 시트 쿠션 어셈블리를 장착합니다.
    참고
    클립 2개, 커넥터 2개, 연결을 고정하고 시트 쿠션을 통해 안전벨트 버클을 밀어 클립을 채웁니다.
  88. LH 볼스터 트림을 장착합니다.
    참고
    클립 1개, 탭 1개, 손상된 경우 클립을 교체하고, 하단 부분을 걸고 상단을 고정합니다.
  89. RH 볼스터 트림을 장착합니다.
    참고
    클립 1개, 탭 1개, 손상된 경우 클립을 교체하고, 하단 부분을 걸고 상단을 고정합니다.
  90. RH 풋레스트 패널을 장착합니다.
    참고
    볼트 2개, 10mm, 5Nm, 너트 1개, 10mm, 5Nm
  91. 하네스를 RH 풋레스트 패널에 고정합니다.
    참고
    클립 1개
  92. RH 전면 실내 카펫을 다시 제자리로 접습니다.
  93. RH 콘솔 사이드 카펫을 장착합니다.
    참고
    클립 11개
  94. RH 발밑 공간 커버를 장착합니다.
    참고
    자석 3개, 기준점 4개, 커넥터 1개
  95. RH 하단 A필러 트림을 장착합니다.
    참고
    클립 7개, 웨더 씰이 제대로 장착되었는지 확인하십시오.
  96. RH 중간 A필러 트림을 장착합니다.
    참고
    클립 1개, 탭 2개, 웨더 씰이 제대로 장착되었는지 확인하십시오.
  97. 실내 바닥에 RH 1열 시트 라이저를 장착합니다.
    참고
    라이저 2개, 라이저당 클립 2개
  98. RH 전면 시트를 차량에 장착합니다.
    참고
    보조 작업자의 도움을 받는 것이 좋습니다. 시트를 교체하는 경우, OCS 모듈 개정판을 유의하십시오. 이렇게 하면 펌웨어가 차량에 설치되는 방식이 결정됩니다. 시트를 차량으로 들어 올릴 때 주변 구성품이 손상되지 않도록 주의하십시오. 4876524-XX-B에서 4876524-XX-C 또는 그 이후 버전의 1열 LHD RH 시트 어셈블리(1열 미니틸트 모터 어셈블리 포함)로 교체할 경우 cfg_frontSeattype에 대한 게이트웨이 구성 업데이트가 필요합니다.
  99. 시트 바닥 아래에 접근할 수 있도록 의자를 배치하고 RH 차체 하네스를 시트 컨트롤러에 연결합니다.
    참고
    커넥터 2개, 클립 1개, 검정색 커넥터에 빨간색 잠금 탭을 채웁니다.
  100. LH 전면 실내 카펫을 다시 제자리로 다시 접습니다.
  101. LH 무릎 에어백 어셈블리를 차량에 장착합니다.
    참고
    클립 1개, 커넥터 3개, 탭 6개, 완전히 안착시키기 전에 탭을 겁니다. 커넥터/하네스를 손상시키지 않도록 주의합니다. 커넥터를 연결하는 동안 무릎 에어백(KAB)을 받칩니다.
  102. LH 무릎 에어백 어셈블리를 차량에 고정하는 패스너를 장착합니다.
    참고
    패치 볼트 2개, E10, 8Nm. 새 패스너를 장착하십시오.
  103. LH 콘솔 사이드 카펫을 장착합니다.
    참고
    클립 11개
  104. LH 발밑 공간 커버를 장착합니다.
    참고
    커넥터 1개, 자석 2개
  105. LH 하단 A필러 트림을 장착합니다.
    참고
    클립 7개, 웨더 씰이 제대로 장착되었는지 확인하십시오.
  106. LH 중간 A필러 트림을 장착합니다.
    참고
    클립 1개, 탭 2개, 웨더 씰이 제대로 장착되었는지 확인하십시오.
  107. LH 전면 시트 라이저를 고정합니다.
    참고
    라이저 2개, 라이저당 클립 2개
  108. LH 전면 시트를 차량에 장착합니다.
    참고
    보조 작업자의 도움을 받는 것이 좋습니다 시트를 차량으로 들어 올릴 때 주변 구성품이 손상되지 않도록 주의하십시오. 4876527-82-X에서 4876527-72-X 또는 그 이후 버전의 1열 LHD LH 시트 어셈블리(1열 미니틸트 모터 어셈블리 포함)로 교체할 경우 cfg_frontSeattype에 대한 게이트웨이 구성 업데이트가 필요합니다.
  109. 시트 바닥 아래에서 접근할 수 있도록 시트를 배치하고 LH 측면 차체 하네스를 시트 컨트롤러에 연결합니다.
    참고
    커넥터 2개, 클립 1개, 검정색 커넥터에 빨간색 잠금 탭을 채웁니다.
  110. 응급구조대 루프 및 LV 배터리 커넥터를 연결합니다.
    참고
    커넥터 2개, FRL을 먼저 고정합니다. LV 배터리 연결부를 안착시키고 검은색 커넥터 잠금 장치를 안쪽으로 밀어 고정합니다. 완전히 안착되면 녹색 잠금 탭을 체결합니다.
  111. 후면 후드 내 에이프런을 장착합니다.
    참고
    클립 8개
  112. 후드를 닫습니다.
    참고
    녹색으로 강조 표시된 부분을 세게 누르십시오(이미지 참조). 후드의 다른 부분을 누르면 손상될 수 있습니다.
  113. LH 전면 시트를 앞으로 이동합니다.
  114. LH 전면 안전벨트를 고정합니다.
    참고
    잠금 나사가 수평 위치에 있는지 확인하십시오. 그렇지 않은 경우, 탈거 단계에 따라 연결부를 잠금 해제하십시오. 연결부를 프리텐셔너 케이블에 끼우면 딸깍 소리가 나고 나사가 잠금 위치로 회전해야 합니다. 상단 트림에서 프리텐셔너까지의 안전벨트 끈에 꼬임이 없는지 확인하십시오. 최소 15파운드의 힘으로 당김 테스트를 수행하십시오.
  115. LH 전면 시트 후면 트랙을 차량에 고정하는 볼트를 장착합니다.
    참고
    패치 볼트 2개, T45P, 34 Nm, 새 볼트를 장착합니다.
  116. LH 전면 시트를 뒤로 이동시킵니다.
  117. 양쪽 LH 전면 시트 전면 트랙을 차량에 고정하는 볼트를 장착합니다.
    참고
    패치 볼트 2개, T45P, 34 Nm, 새 볼트를 장착합니다.
  118. LH 전면 시트를 원래 위치로 이동합니다
  119. RH 전면 바닥 매트를 장착합니다
  120. RH 전면 시트를 앞으로 이동시킵니다.
  121. RH 전면 안전벨트를 고정합니다.
    참고
    잠금 나사가 수평 위치에 있는지 확인하십시오. 그렇지 않은 경우, 탈거 단계에 따라 연결부를 잠금 해제하십시오. 연결부를 프리텐셔너 케이블에 끼우면 딸깍 소리가 나고 나사가 잠금 위치로 회전해야 합니다. 상단 트림에서 프리텐셔너까지의 안전벨트 끈에 꼬임이 없는지 확인하십시오. 최소 15파운드의 힘으로 당김 테스트를 수행하십시오.
  122. RH 전면 시트 후면 트랙을 차량에 고정하는 볼트를 장착합니다.
    참고
    패치 볼트 2개, T45P, 34 Nm, 새 볼트를 장착합니다.
  123. RH 전면 시트를 뒤로 이동시킵니다.
  124. 양쪽 RH 전면 시트 전면 트랙을 차량에 고정하는 볼트를 장착합니다.
    참고
    패치 볼트 2개, T45P, 34 Nm, 새 볼트를 장착합니다.
  125. RH 전면 시트를 원래 위치로 이동합니다
  126. RH 전면 바닥 매트를 장착합니다
  127. 60 시트를 수직 위치로 접습니다.
    참고
    시트 쿠션 보호대를 탈거합니다.
  128. 리프트게이트를 닫습니다.
  129. 에어 서스펜션 지상고를 "중간"으로 설정합니다.
    참고
    메뉴 경로: 중앙 디스플레이 > 컨트롤 > 서스펜션 > "중간"
  130. 창문 4개를 모두 올립니다.
  131. 도어 4개를 모두 닫습니다.
