사이드 패널 - LH - 센터 콘솔(2025+)(탈거 및 장착)

교정 코드 신규 FRT 0.5 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

Informational PurposesAn informational icon, calling your attention
참고
이 절차는 2025년형 이상 Model S/ 전용 작업을 설명합니다.

탈거

  1. 센터 콘솔 후면 패널 어셈블리를 탈거합니다. 참조 항목: 패널 - 후면 - 센터 콘솔(2025+)(탈거 및 장착).
    Informational PurposesAn informational icon, calling your attention
    참고
    발밑 공간 램프, 램프 렌즈, 후면 USB를 후면 패널 어셈블리에서 분리할 필요는 없습니다.

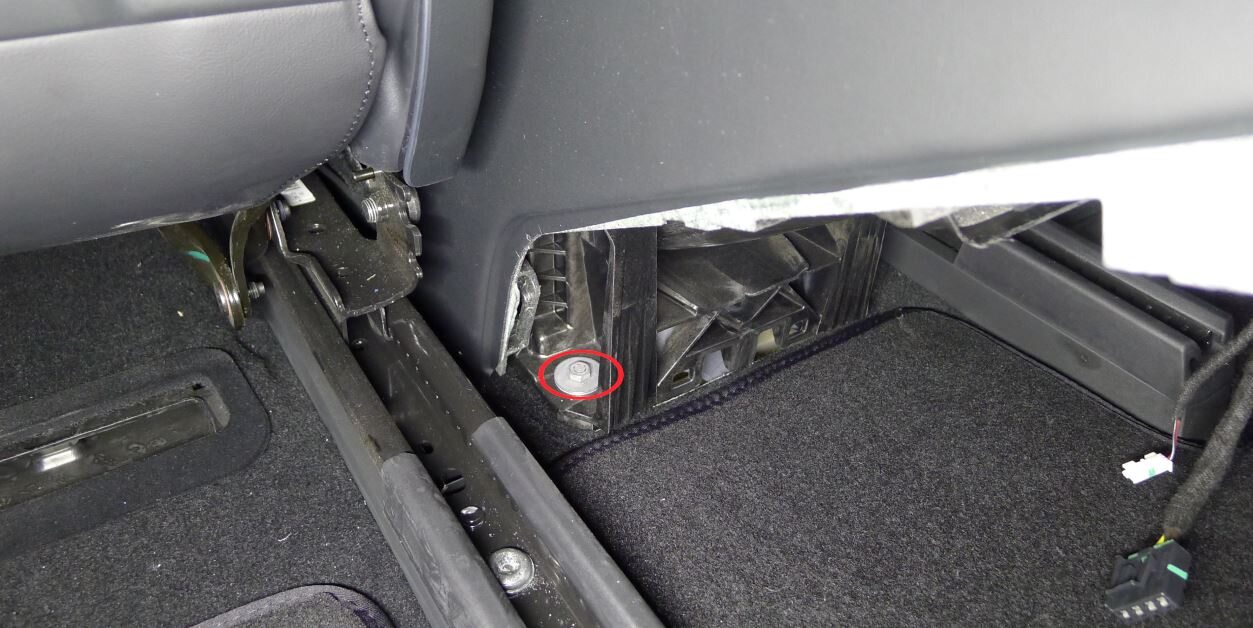

  2. LH 및 RH 후면 콘솔 캐리어를 차체에 고정하는 볼트(2개)를 탈거합니다.
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 10mm 소켓
  3. 운전석 및 전면 동승석 시트를 완전히 뒤로 이동합니다.
  4. 휴대폰 거치대 어셈블리를 탈거합니다. 참조 항목: 휴대폰 거치대 - 센터 콘솔(탈거 및 교체).
    Informational PurposesAn informational icon, calling your attention
    참고
    무선 충전기를 휴대폰 거치대 어셈블리에서 탈거할 필요가 없습니다.
  5. IP 서비스 패널을 탈거합니다. 참조 항목: 서비스 패널 - 계기판(탈거 및 교체).
    Informational PurposesAn informational icon, calling your attention
    참고
    서비스 패널 어셈블리에서 실내 온도 센서 팬을 탈거할 필요는 없습니다.
  6. LH 및 RH 바닥 매트를 탈거합니다.
  7. LH 및 RH 센터 콘솔 사이드 카펫을 탈거합니다. 참조 항목: 카펫 - 측면 패널 - 센터 콘솔 - LH(탈거 및 교체).
  8. LH 토우보드 하단 브래킷을 센터 콘솔에 고정하는 볼트를 탈거합니다. RH 브래킷에 대해 이 단계를 반복합니다.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 10mm 소켓

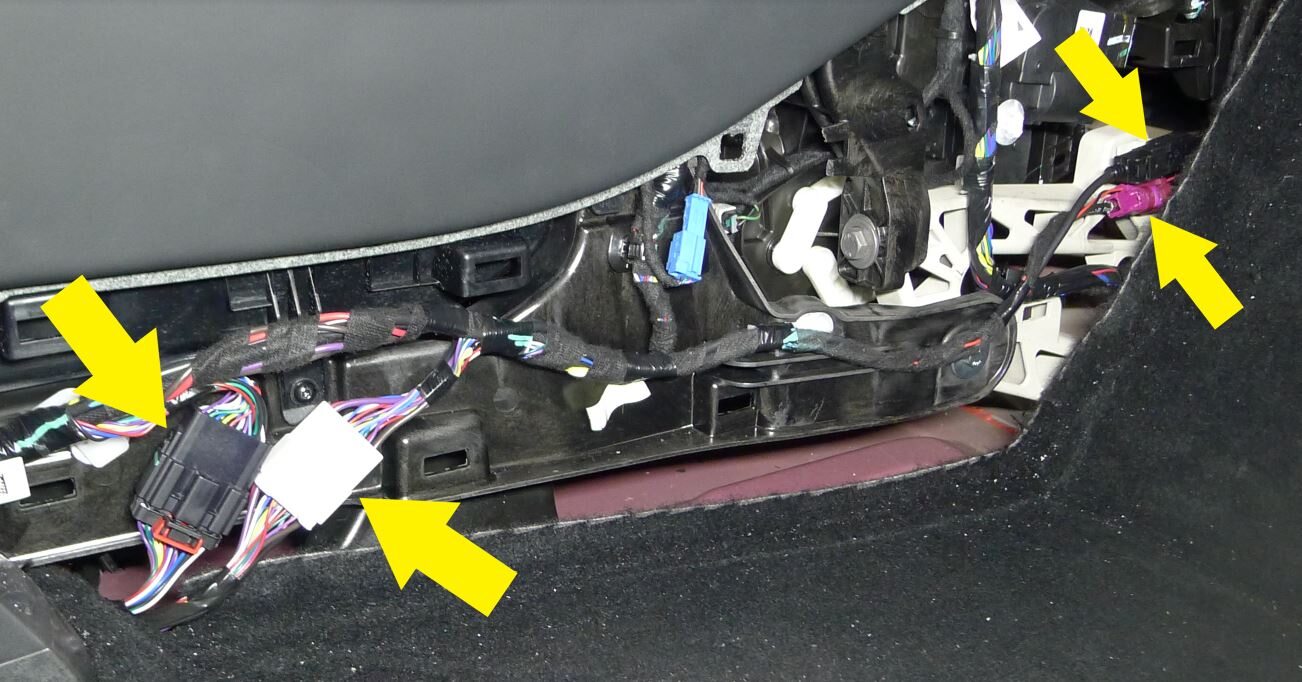

  9. 하네스 클립(2개)을 풀고 센터 콘솔 전기 커넥터(4개)를 연결 해제합니다.

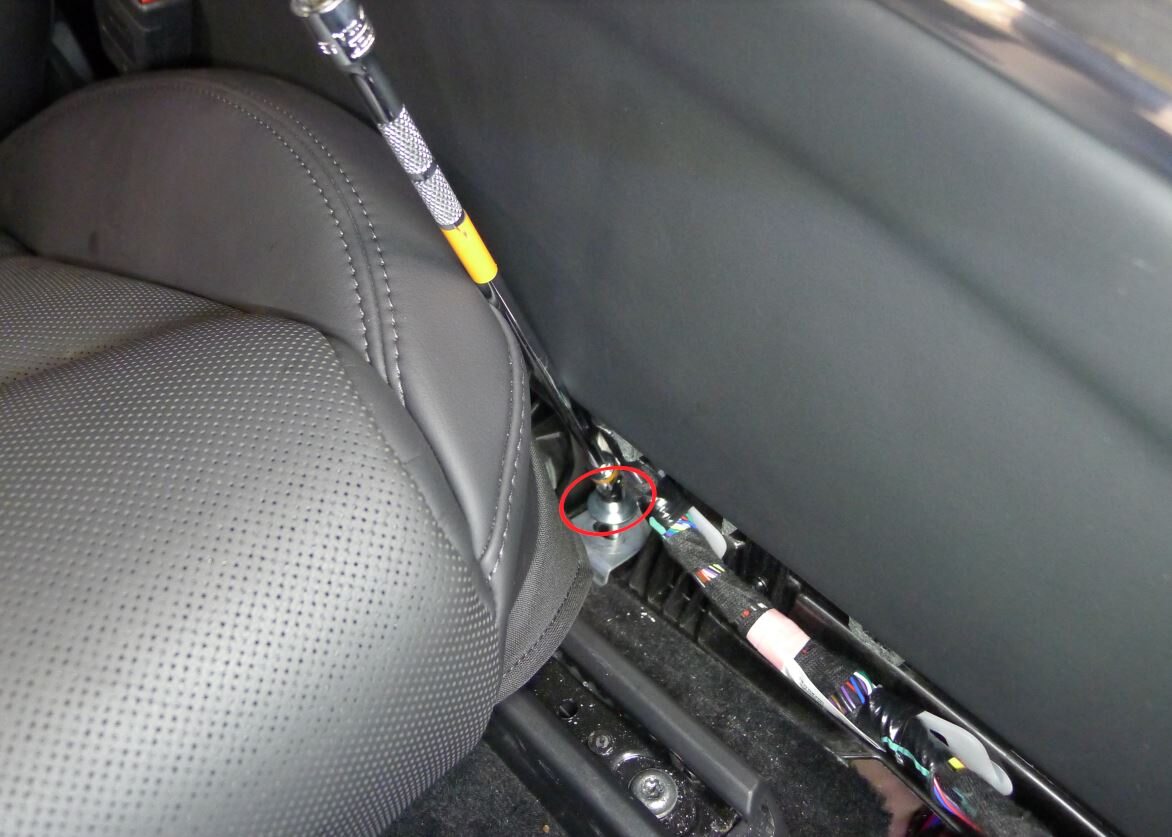

  10. LH 및 RH 콘솔 캐리어 중앙 브래킷을 고정하는 볼트(2개)를 탈거합니다.
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 10mm 소켓
  11. 운전석과 전면 동승석 시트의 등받이를 뒤로 젖힙니다.
  12. LV 배터리 전원을 연결 해제합니다. 참조 항목: LV 전원(연결 해제 및 연결).

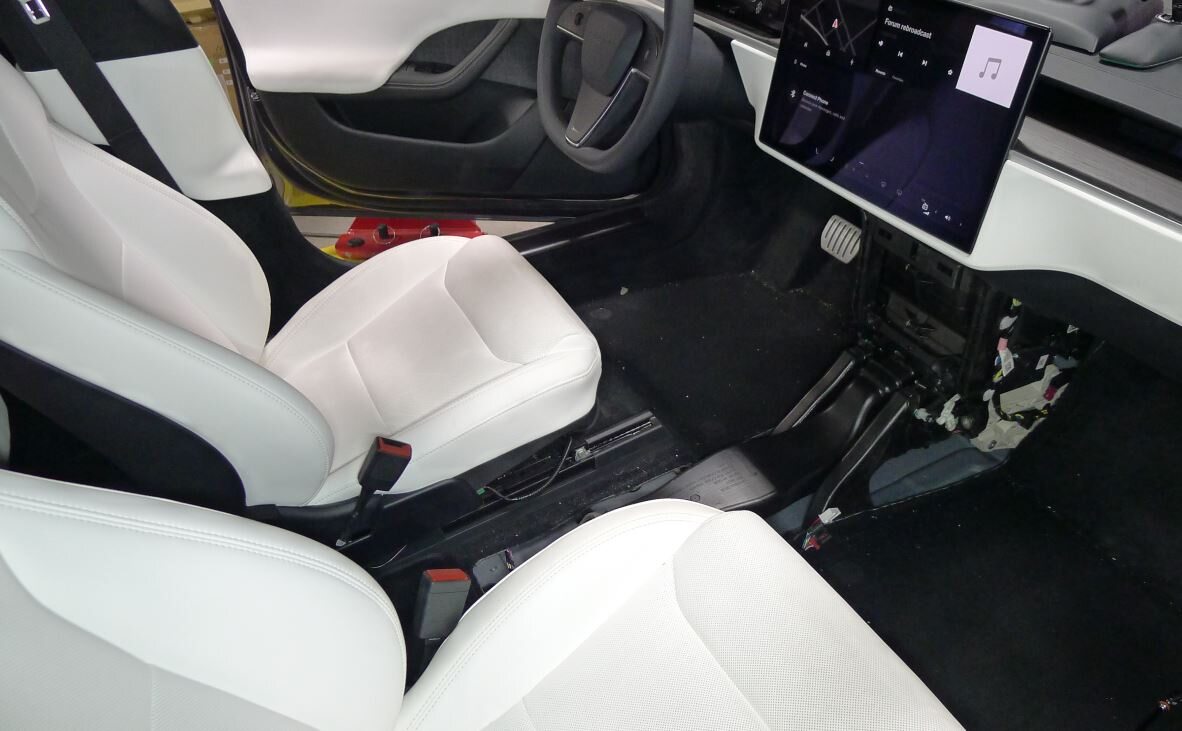

  13. 보조 작업자의 도움을 받아 차량에서 콘솔 어셈블리를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    센터 콘솔 후면을 들어 올린 다음 계기판 아래에서 전면을 돌린 다음 전면 동승석 도어를 통해 센터 콘솔 어셈블리를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    시트, 계기판 또는 내부 도어 패널을 긁지 마십시오.

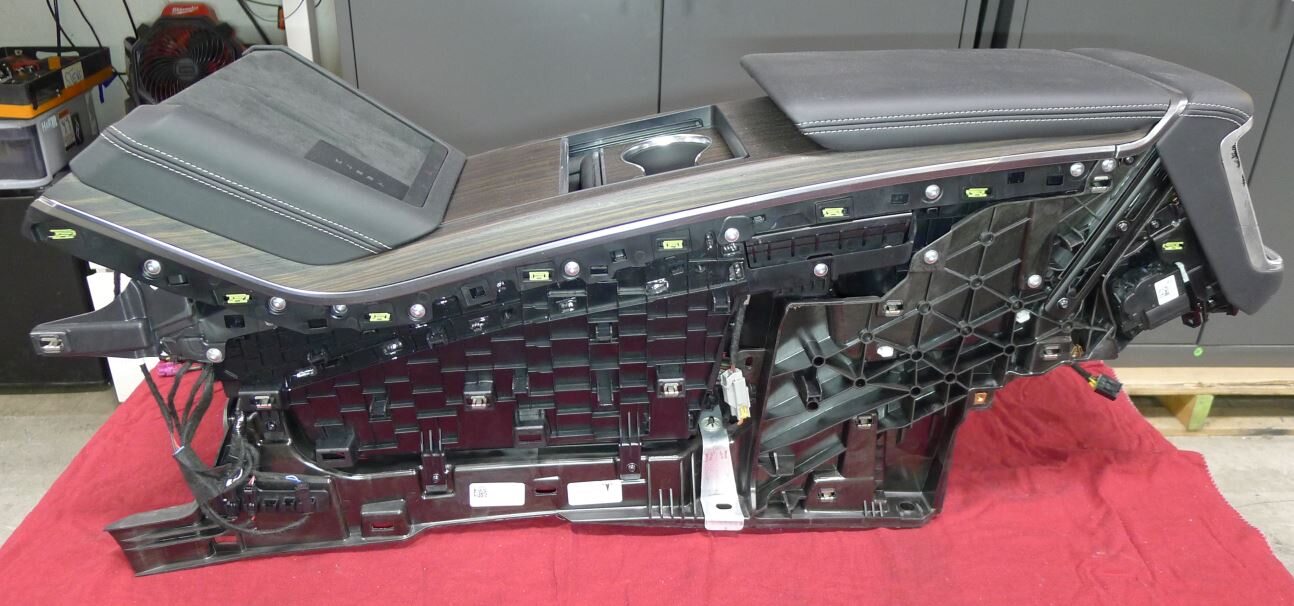

  14. LH 센터 콘솔 사이드 패널을 센터 콘솔 어셈블리에 고정하는 클립(17개)을 풉니다.

장착

  1. LH 센터 콘솔 사이드 패널을 센터 콘솔 어셈블리에 고정하는 클립(17개)을 장착합니다.
  2. 보조 작업자의 도움을 받아 차량에 콘솔 어셈블리를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    센터 콘솔 어셈블리의 전면을 계기판 캐리어 아래로 주의하여 이동하고 센터 콘솔의 후면을 제자리로 내립니다.
  3. LH 토우보드 하단 브래킷을 센터 콘솔에 고정하는 볼트를 장착합니다. RH 브래킷에 대해 이 단계를 반복합니다.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 10mm 소켓
  4. 하네스 클립(2개)을 조인 다음 센터 콘솔 전기 커넥터(4개)를 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    모든 커넥터 잠금 장치가 체결되었는지 확인하십시오.
  5. LH 및 RH 콘솔 캐리어 중앙 브래킷을 고정하는 볼트(2개)를 장착합니다.
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 10mm 소켓
  6. LH 및 RH 센터 콘솔 사이드 패널 카펫을 장착합니다. 참조 항목: 카펫 - 측면 패널 - 센터 콘솔 - LH(탈거 및 교체).
  7. LH 및 RH 바닥 매트를 장착합니다.
  8. IP 서비스 패널을 장착합니다. 참조 항목: 서비스 패널 - 계기판(탈거 및 교체).
  9. 휴대폰 거치대 어셈블리를 장착합니다. 참조 항목: 휴대폰 거치대 - 센터 콘솔(탈거 및 교체).
  10. LV 배터리 전원을 연결합니다. 참조 항목: LV 전원(연결 해제 및 연결).
  11. 운전석 및 전면 동승석 시트 등받이를 원래 위치에 놓습니다.
  12. LH 및 RH 후면 콘솔 캐리어를 차체에 고정하는 볼트(2개)를 장착합니다.
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 10mm 소켓
  13. 센터 콘솔 후면 패널 어셈블리를 장착합니다. 참조 항목: 패널 - 후면 - 센터 콘솔(2025+)(탈거 및 장착).
